№3194 от 19.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132825
О переоформлении свидетельства об утверждении типа средства измерений № 73746 "Осциллографы цифровые запоминающие серии WavePro HDR" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 3194 от 19.12.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ19 декабря 2019 г. v 3194
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 73746 «Осциллографы цифровые запоминающие серии WavePro HDR» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЛеКрой Рус» б/д, № 51, приказываю:
-
1. Внести изменения в описание типа на осциллографы цифровые запоминающие серии WavePro HDR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 74893-19, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу ПР-44-2018МП (с Изменением № 1) «ГСИ. Осциллографы цифровые запоминающие серии WavePro HDR. Методика поверки», утвержденному АО «ПриСТ» 29 июля 2019 года.
-
3. Переоформить свидетельство об утверждении типа № 73746 «Осциллографы цифровые запоминающие серии WavePro HDR», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 74893-19, в связи с заменой документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(---------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1D36E1BO7EOFB8OEA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен; с 06.11.2019 до 06.11.2020
<_____________________________/Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2019 г. № 3194
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые запоминающие серии WavePro HDR
Назначение средства измеренийОсциллографы цифровые запоминающие серии WavePro HDR (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Описание средства измеренийПринцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.
Осциллографы выпускаются в виде следующих модификаций: WavePro 254HDR, WavePro 254HDR-MS, WavePro 404HDR, WavePro 404HDR-MS, WavePro 604HDR, WavePro 604HDR-MS, WavePro 804HDR, WavePro 804HDR-MS.
Модификации осциллографов отличаются полосой пропускания и параметрами сбора данных.
Модификации с буквами «MS» имеют в своем составе цифровой логический анализатор (16 каналов).
На передней панели осциллографов расположен жидко-кристаллический дисплей, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход AUX, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, кнопки и регуляторы для управления, выбора режимов и установки параметров.
На боковой панели расположены разъемы интерфейсов USB, Ethernet, DVI, Display Port, выход на внешние динамики.
На задней панели расположены разъем вход/выход опорной частоты, разъем сети питания.
Общий вид осциллографов приведен на рисунке 1.
Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо на задней панели, закрывающее головку винта крепления корпуса, которое может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
-^■TtLtOYNE LECROY
MO mV I
I O stJay * CutsMs

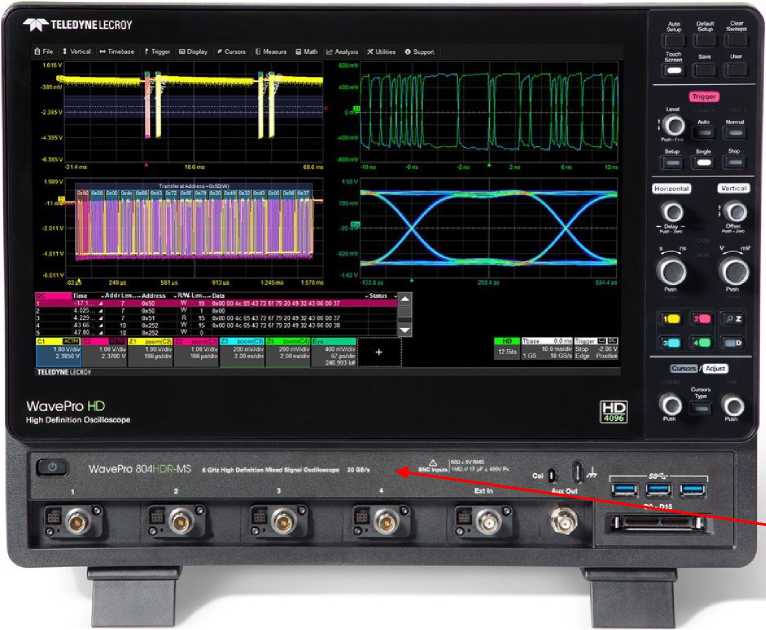

Рисунок 1 - Общий вид осциллографов серии WavePro HDR и место нанесения знака
|
*1 л |
J |
1 |
II |
IT |
п |
и | ||
|
-4.0HV |
яЛ |
2«|Н 5*1 И 91]и 1245т» 1 5?*Ш! | ||||||
|
wg'r' |
- ■ 1 | |||
|
1 | ||||
|
41 | ||||
|
1 | ||||
|
I ||П| |
1 |
п | ||
утверждения типа (А)

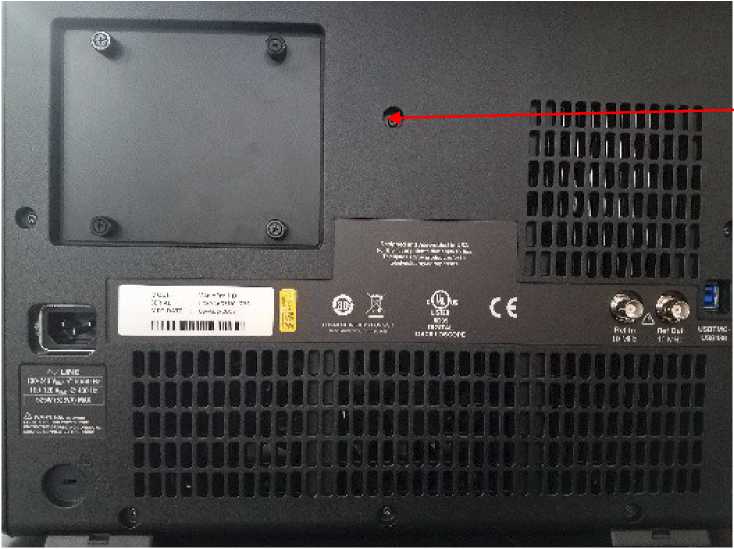

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологически значимая часть ПО осциллографов представляет собой программный продукт «XStreamDSO». Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения - «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
XStreamDSO |
|
Номер версии (идентификационный номер ПО) |
не ниже 8.6.0.0 |
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Модификации |
Значение |
|
Число входных аналоговых каналов |
WavePro 254HDR WavePro 254HDR-MS WavePro 404HDR WavePro 404HDR-MS WavePro 604HDR WavePro 604HDR-MS WavePro 804HDR WavePro 804HDR-MS |
4 |
|
Максимальная частота дискретизации в реальном времени, ГГц, на канал /в режиме объединения каналов |
WavePro 254HDR WavePro 254HDR-MS WavePro 404HDR WavePro 404HDR-MS WavePro 604HDR WavePro 604HDR-MS WavePro 804HDR WavePro 804HDR-MS |
10/20 |
|
Максимальная длина записи при включенных 4/2 каналах, МБ |
WavePro 254HDR WavePro 254HDR-MS WavePro 404HDR WavePro 404HDR-MS WavePro 604HDR WavePro 604HDR-MS WavePro 804HDR WavePro 804HDR-MS |
50/100 |
|
Канал вертикального отклонения | ||
|
Номинальное входное сопротивление, Ом |
все модификации |
1406 ± 2404 50 ± 1 |
|
Диапазон значений коэффициента отклонения (Ко), мВ/дел,
|
все модификации |
от 1 до 10000 от 1 до 1000 |
|
Разрешение по вертикали, бит,
|
все модификации |
12 15 |
Продолжение таблицы 2
|
Наименование характеристики |
Модификации |
Значение | |
|
Максимальное входное напряжение, В
|
все модификации |
400 5 2 | |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % |
все модификации |
±0,5 | |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В, при Ucm=0 В |
все модификации |
±0,005-8-К+0,001 | |
|
Время нарастания переходной характеристики, пс, не более |
WavePro 254HDR WavePro 254HDR-MS |
166 | |
|
WavePro 404HDR WavePro 404HDR-MS |
104 | ||
|
WavePro 604HDR WavePro 604HDR-MS |
71 | ||
|
WavePro 804HDR WavePro 804HDR-MS |
57,5 | ||
|
Полоса пропускания по уровню -3 дБ, при входном сопротивлении 50 Ом, ГГц, не менее (на каждый канал / в режиме объединения каналов) |
WavePro 254HDR WavePro 254HDR-MS |
2,5 / - | |
|
WavePro 404HDR WavePro 404HDR-MS |
4 / - | ||
|
WavePro 604HDR WavePro 604HDR-MS |
4 / 6 | ||
|
WavePro 804HDR WavePro 804HDR-MS |
4 / 8 | ||
|
Полоса пропускания по уровню -3 дБ, МГц, при входном сопротивлении 1 МОм, не менее |
все модификации |
500 | |
|
Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом, при ограничении полосы пропускания < 1 ГГц, в диапазонах установки коэффициента отклонения |
от 1 мВ/дел до 4,95 мВ/дел |
все модификации |
±1,6 |
|
от 5 мВ/дел до 9,9 мВ/дел |
±4 | ||
|
от 10 мВ/дел до 19,8 мВ/дел |
±8 | ||
|
от 20 мВ/дел до 1 В/дел |
±10 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Модификации |
Значение | |
|
Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом, при ограничении полосы пропускания > 1 ГГ ц, в диапазонах установки коэффициента отклонения |
от 1 мВ/дел до 34,5 мВ/дел |
все модификации |
±0,5 |
|
от 35 мВ/дел до 87 мВ/дел |
±1,25 | ||
|
от 88 мВ/дел до 220 мВ/дел |
±3 | ||
|
от 225 мВ/дел до 1 В/дел |
±5 | ||
|
Диапазон установки постоянного смещения, В при входном сопротивлении 1 МОм в диапазонах установки коэффициента отклонения |
от 1 мВ/дел до 4,95 мВ/дел |
все модификации |
±1,6 |
|
от 5 мВ/дел до 9,9 мВ/дел |
±4 | ||
|
от 10 мВ/дел до 19,8 мВ/дел |
±8 | ||
|
от 20 мВ/дел до 100 мВ/дел |
±16 | ||
|
от 102 мВ/дел до 198 мВ/дел |
±80 | ||
|
от 200 мВ/дел до 1 В/дел |
±160 | ||
|
от 1,02 В/дел до 10 В/дел |
±400 | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, В |
все модификации |
±(0,04^+0,005 ^+0,001) | |
|
Канал горизонтального отклонения | |||
|
Диапазон установки коэффициентов развертки (КР), с/дел |
все модификации |
от 2^10-11 до 1103 | |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6F |
все модификации |
±240"7 | |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с |
все модификации |
±^Тизм +0,06/Бдискр) | |
|
Цифровой логический анализатор (для модификаций, имеющих логический анализатор -модификации с буквами MS в наименовании) | |||
|
Число входных цифровых каналов |
WavePro 254HDR-MS WavePro 404HDR-MS WavePro 604HDR-MS WavePro 804HDR-MS |
16 | |
|
Максимальная частота дискретизации на каждый канал, ГГ ц |
1,25 | ||
|
Пороговые уровни срабатывания |
TTL; ESL; CMOS; PESL; LVDS или определяемый пользователем | ||
|
Пределы установки уровня срабатывания, определяемого пользователем, В |
±10 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В |
±(0,03-|Un|+0,1+D/2) |
|
Максимальное входное напряжение, В (пиковое значение) |
±30 |
|
Примечания Rbx - значение входного сопротивления каналов осциллографа, Ом; Ко - коэффициент отклонения, В/дел; исм - установленное значение напряжения постоянного смещения, В; 6F - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с; Ьдискр - частота дискретизации, Гц; ип - установленный уровень срабатывания, В D - установленный гистерезис, В | |
Таблица 3 - Масса, габаритные размеры и условия применения
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), не более, мм |
446x345x196 |
|
Масса, не более, кг |
11,1 |
|
Напряжение питающей сети, В при частоте питающей сети от 47 до 63 Гц при частоте питающей сети от 380 до 400 Гц |
от 90 до 264 от 90 до 132 |
|
Нормальные условия применения:
|
от +18 до +28 80 от 84,0 до 106,7 |
|
Рабочие условия применения:
|
от +5 до +40 80 |
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность осциллографов
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
- |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
Пробник-делитель |
- |
4 шт. |
|
Пробник для логического анализатора (для модификаций, имеющих логический анализатор) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
ПР-44-2018МП (с Изменением № 1) |
1 экз. |
осуществляется по документу ПР-44-2018МП (с Изменением № 1) «ГСИ. Осциллографы цифровые запоминающие серии WavePro HDR. Методика поверки», утвержденному АО «ПриСТ» 29 июля 2019 г.
Основные средства поверки:
-
- калибратор осциллографов 9500В с формирователем 9530 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 30374-13, 2 разряд по ГОСТ 8.761-2011);
-
- генератор испытательных импульсов 4005 (регистрационный номер 37630-08);
-
- генератор сигналов измерительный MG3694C (регистрационный номер 45035-10);
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер 43830-10);
-
- аттенюаторы ступенчатые программируемые 84905М, 84904М (регистрационный номер 60239-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим серии WavePro HDRГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация изготовителя Teledyne LeCroy, Inc., США
ИзготовительTeledyne LeCroy, Inc., США
Адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, USA 10977-6499 Телефон: 800-553-2769
Web-сайт: http://teledynelecroy.com/
ЗаявительОбщество с ограниченной ответственностью «ЛеКрой Рус» (ООО «ЛеКрой Рус»)
ИНН 7708715753
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4
Телефон: +7 (495) 777-55-92 Факс: +7 (495) 633-85-02
Web-сайт: http://www.lecroyscope.ru/
E-mail: info@lecroy-rus.ru
Испытательный центрАкционерное общество «Приборы, Сервис, Торговля»
Адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
