МИНИСТЖРСТВО промышленности И ТОРГОВЛИ

РОССИЙСКОЙ ФВДКРАЦНИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстидарт)

ПРИКАЗ

25 февраля 2016 г.                                                              173

------------ №______

Москм

О внесении изменений в описание типа на колонки топливораздаточные , ZS.MZ6XXX

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. №  29940, в связи с обращением фирмы

«Scheldt & Bachmann», Германия (вх.- от 8 февраля 2016 г. № 2570) приказываю:

  • 1. Внести изменения в описание типа на колонки топливораздаточные ZS.MZ6XXX, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 20382-08, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru

    с°язей

    С.С.Голубев

    Заместитель Руководителя

    Федерального агентства

Подлинник электронного документа, подписан хранится в системе электронного документооборота Федерального агентства по техническому ___________регулированию и метрологии.__________

Сертификат: 188A10OOO2OO8DOU888 Кому выдан: Голубев Сергей Сергеевич ^^стеител«сс18ДЬ2015до1ВЛк201б Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» февраля 2016 г. № 173

Изменения в описание типа на колонки топливораздаточные ZS.MZ6XXX

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Колонки топливораздаточные ZS.MZ6XXX

Назначение средства измерений

Колонки топливораздаточные ZS.MZ6XXX (далее - колонка) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Описание средства измерений

Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема (счетчик) топлива из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.

В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в электронно-вычислительное устройство колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость.

Задание дозы топлива и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления через интерфейс S&B-VII или IFSF (LON) или с помощью ПИН кода или специальных карт через устройство считывания карт, соединенных с системой управления колонки.

Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета с колонки.

Колонки представляют собой модульную конструкцию и могут иметь от 1 до 5 модулей (блоков).

Колонки состоят из гидравлической системы, включающей электромагнитный клапан 0614, изготовитель «Automatic Control valves», Испания, или ЕМХХ, изготовитель «Asco Joucomatic Ltd», Великобритания, моноблока S&B МВ80 (насосный агрегат с газоотделителем производительностью 80 л/мин), изготовитель «Scheldt & Bachmann», Германия, или насоса Haar FPCC, производительностью до 180 л/мин, измерителя объема с датчиком импульсов КМ 250, КМ 0, КМ I, изготовитель «Scheldt & Bachmann», Германия, раздаточного шланга с пистолетом длиной не менее 4-х метров, электронно-вычислительного устройства с пультом и пульта устройства дистанционного управления.

Электронно-вычислительное устройство состоит из компьютера Т20 или ТЗО со встроенным блоком питания (в Т20) и шиной CAN-BUS, для управления двигателем насоса и клапанами.

Колонки оснащены системой возврата паров из бака транспортного средства в резервуар. В состав системы входит насос фирмы «Gardner Denver Thomas GmbH», Германия.

Колонки имеют одну или две гидравлические системы, каждая из которых имеет технические характеристики одинарной колонки, и обеспечивают заправку одновременно с двух сторон одним видом топлива.

Колонки могут иметь отдельные дополнительные стойки с раздаточным шлангом с пистолетом.

Колонки могут быть дополнительно оснащены взрывозащищенным модулем температурной компенсации «Sensy Temp MI IS» или «TSC430», что позволяет производить температурную коррекцию отпускаемого топлива, приведенного к 20°С. На колонку устанавливается по одному датчику на каждый вид топлива.

Колонки выпускаются односторонние и двухсторонние, с встроенным моноблоком (или насосом) или без него. В этом случае в резервуар устанавливается погружной насос. При использовании колонок без насоса давление топлива на входе колонки должно быть не более 0,28Мпа.

Колонки при выпуске имеют следующее обозначение :

ZS.MZ6XXX-Y-ZZ или ZS.MZ6XXX-Y2-ZZ.

Пример обозначения колонки ZS.MZ6108-M2-D-40,

где ZS.MZ61 - модификация;

08 - количество раздаточных рукавов;

Н, Н2, М или М2 - возвратный или подвесной рукав;

D - наличие погружного насоса;

40- производительность.

Модификация ZS.MZ6X65 имеет номинальный расход 130 л/мин.

Общий вид колонок, общие виды вариантов конструктивного исполнения колонок и вариантов конструктивного исполнения электронно-вычислительного устройства колонок представлен на рисунках 1-3.

Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru
Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru

ZS.MZ6XXX-H                          ZS.MZ6XXX-M2

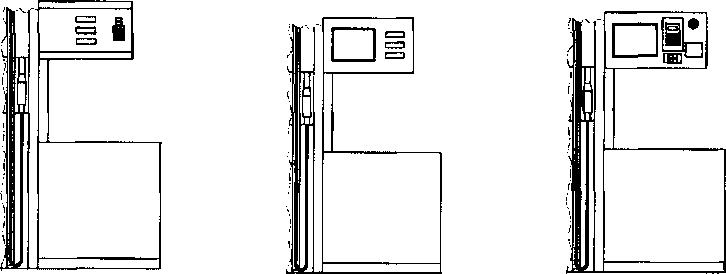

Рисунок 1 - Общий вид колонок

Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru

1

Рисунок 2 - Общий вид вариантов конструктивного исполнения колонок

Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru
Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru
Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru

Рисунок 3 - Общий вид вариантов конструктивного исполнения электронно-вычислительного устройства колонок

В колонках предусмотрено пломбирование измерителя объема поршневого с датчиком импульсов, микропроцессора электронно-вычислительного устройства.

Схемы пломбирования измерителей объема с датчиками импульсов и микропроцессора электронно-вычислительного устройства представлены на рисунках 4 -и 5

Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru

Измеритель объема КМ 0 Измеритель объема КМ 250 Измеритель объема КМ I

Рисунок 4 - Схемы пломбирования измерителей объема поршневых с датчиками импульсов

Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru

Рисунок 4 - Схема пломбирования крышки микропроцессора электронно-вычислительного устройства

Программное обеспечение

Программное обеспечение (ПО) ТРК является встроенным, имеет функции управления насосами, определения объёма выданного топлива, вывода информации об объёме выданного топлива и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно-вычислительным устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования

Идентификационные данные ПО приведены в таблице 1.

Метрологические и технические характеристики

Номинальный расход,* ±10%, л/мин

Наименьший расход, ±10 %, л/мин

Минимальная доза, л

Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °C, %

Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающего воздуха и топлива, отличной (20±5) °C, в пределах температур от минус 40 до плюс 50 °C, %, не более

Сходимость показаний, %

Количество разрядов указателя разового учета:

  • - выданного объема топлива, л

  • - цены за 1 л, руб.

  • - стоимости за выданную дозу, руб.

Количество разрядов указателя суммарного учета**, л

Цена деления указателя разового учета:

  • - выданного количества топлива, л

  • - цены за 1 л, руб.

  • - стоимости за выданную дозу, руб.

Цена деления указателя суммарного учета, л, не менее

Номинальная тонкость фильтрования, мкм

Длина раздаточного рукава, м, не менее

Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru
Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru
Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru

130.

Приказ Росстандарта №173 от 25.02.2016, https://oei-analitika.ru

10.

2; 2; 10.

±0,25.

|0,25|.

|0,25|.

6;

4;

6.

10.

0,01;

0,01;

0,01.

0,01. 40; 15.

4 + дополнительный рукав со стойкой для двухсторонней заправки.

Таблица 1

Идентификационные данные (признаки)

Значение

Т20

тзо

Идентификационное наименование ПО

0727460 Или 0729560

0731418

Номер версии (идентификационный номер) ПО

XXX

XXX

Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО

*_

*_

Алгоритм вычисления цифрового идентификатора ПО

*_

*_

где - х - принимает значения от 0 до 9.

* - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Электропитание колонки от сети переменного тока:

  • - напряжение, В

    ZZU_15%, Jeu_]5%,

    50±1.

    0,75;        1;         1,5.

    2000x710x2220.

    2025х710х1930.

    1090.

  • - частота, Гц

Мощность привода насоса на один рукав, кВ А, не более

Габаритные размеры (Д х Ш х В), мм, не более:

  • - для ZS.MZ6XXX

  • - для ZS.MZ6XXX-M2

Масса, кг, не более

_______Средний срок службы, лет                                      10.

* 35/90 л/мин - при выдаче топлива одновременно на обе стороны при использовании моноблока, 50/90 л/мин - при выдаче топлива в высокопроизводительных колонках при использовании насоса и в зависимости от положения вентиля.

** Электронный счетчик суммарного учета не сбрасываемый, информация при отключении питания сохраняется в течение одного года.

Колонки предназначены для эксплуатации при температуре окружающего воздуха от минус 40 °C до плюс 50 °C и относительной влажности от 30 % до 100 % и температуре топлива от плюс 35 °C до минус 40 °C для бензина и от плюс 50 °C до минус 40 °C (или до температуры помутнения или кристаллизации) для дизельного топлива и керосина.

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений
  • 1 Колонка топливораздаточная ZS.MZ6XXX (модификация по -1 шт. заказу)

  • 2 Запасные части                                                 - по заказу

  • 3 Руководство по эксплуатации                                     -1 экз.

  • 4 Раздаточный рукав                                             - до 10 шт.

(по заказу)

Поверка

осуществляется по МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

Основное поверочное оборудование:

  • - при первичной поверке мерники 2 разряда вместимостью 2, 5, 10, 20, 50, 100, 150 л с основной погрешностью не более ±0,08 % по ГОСТ 8.400-80;

  • - при периодической поверке мерники 2 разряда вместимостью 10, 20, 50,100

или 150 л с основной погрешностью не более ±0,1 % по ГОСТ 8.400-80.

Сведения о методиках (методах) измерений

изложены в Руководстве по эксплуатации на колонки топливораздаточные ZS.MZ6XXX.

Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным ZS.MZ6XXX
  • 1 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».

  • 2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

  • 3 МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

  • 4 Техническая документация фирмы «Scheidt & Bachmann GmbH», Германия.

Изготовитель

Фирма «Scheidt & Bachmann GmbH», Германия

D-41238, Monchengladbach, Breite Str. 132

тел. +492166266321 факс+492166266341

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»).

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8.

Тел./факс (495) 491-78-12, e-mail: sittek@mail.ru.

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311313
