Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2305

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули расширения G

Модули расширения G (далее по тексту - модули) предназначены для автоматического непрерывного измерения объемной доли сероводорода, диоксида серы, диоксида углерода, диоксида азота и озона в атмосферном воздухе.

Модули представляют собой стационарные автоматические многоканальные приборы непрерывного действия с диффузионным отбором газовой пробы.

Принцип работы модулей основан на электрохимическом методе определения массовых концентраций веществ в газовоздушной среде. Контролируемый газ через воздуховоды попадает на рабочий электрод. Высвобождающиеся при этом электроны проходят через электролит и эталонный электрод и формируют во внешней цепи сигнал постоянного тока. Величина этого сигнала прямо пропорциональна концентрации контролируемого газа.

Конструктивно модули выполнены одним блоком во влагозащищённом исполнении.

Газовые тракты размещены в нижней плоскости модулей так, что при штатной установке попадание через них влаги внутрь модулей исключено. Тракты защищены фильтрами, предотвращающими попадание пыли и грязи внутрь модулей, но не мешающими свободному поступлению воздуха и диффузированных в нём газов на чувствительные элементы сенсоров.

Корпус модулей защищает находящиеся внутри чувствительные элементы от прямого солнечного света и дождя. Модули предназначены как для работы в помещениях, так и на улице. Дополнительной защиты устройства от солнечных лучей и влаги не требуется.

Модули расширения G выпускаются в двух исполнениях: модули расширения G в исполнении G1 могут измерять до 3 компонентов одновременно, модули расширения G в исполнении G2 до 2-х.

Измерения происходят независимо от оператора и устанавливаются автономно. Результаты измеренной концентрации определяемого компонента передаются на внешнее устройство в виде цифрового сигнала через интерфейс RS-485. Питание модуля осуществляется от переменного тока через сетевой адаптер.

Общий вид модулей приведен на рисунках 1-2.

Опломбирование модулей от несанкционированного доступа не предусмотрено.

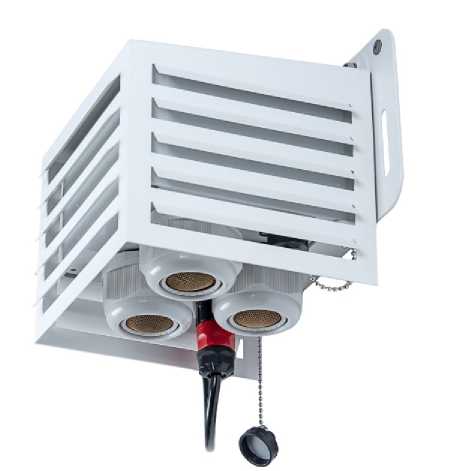

Рисунок 2 - Общий вид модулей расширения G в исполнении G1

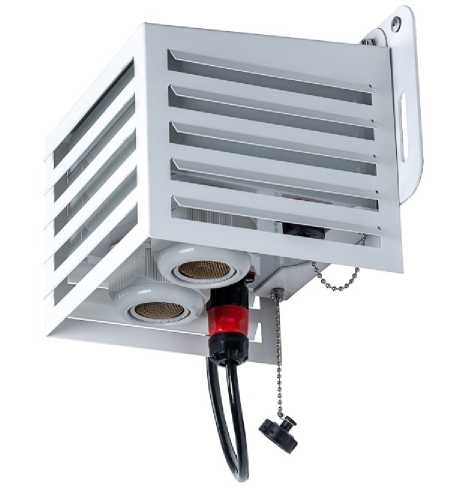

Рисунок 1 - Общий вид модулей расширения G в исполнении G2

Программное обеспечение

Модули имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в модули на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.

Встроенное ПО обеспечивает выполнение следующих основных функций:

• - обработку измерительной информации;

• - диагностику аппаратной части модуля;

• - проведение настройки модуля;

• - формирование цифрового выходного сигнала;

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Влияние встроенного программного обеспечения модулей учтено при нормировании метрологических характеристик. Модули имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты -«средний» по Р 50.2.077-2014

Основные метрологические и технические характеристики приведены в таблицах 2-4.

Таблица 2 - Основные метрологические характеристики модулей расширения G в исполнении

G1

Таблица 3 - Основные метрологические характеристики модулей расширения G в исполнении

G2

Таблица 4 - Основные технические характеристики модулей

Знак утверждения типа наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 5. Таблица 5 - Комплектность средства измерений

осуществляется по документу МП-ИНС-12/9-2019 «Модули расширения G. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» «17» октября 2019 г.

Основные средства поверки:

• - Стандартные образцы состава газовые смеси в баллонах под давлением ГСО 105972015, ГСО 10749-2016;

• - Генератор озона ГС 7601 (рег. № 13298-92);

• - Рабочий эталон 1 разряда по Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15);

Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт средства измерений.

отсутствуют

Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 26.51.53-002-42202516-2019 Модули расширения G. Технические условия
