ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «07» сентября 2021 г. № 1968

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» сентября 2021 г. № 1968

Регистрационный № 56455-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры электромагнитные TIDALFLUX 2300 F

Расходомеры электромагнитные TIDALFLUX 2300 F предназначены для измерений объёмного расхода и объёма воды и других электропроводящих жидкостей в полностью или частично заполненных трубопроводах.

Принцип работы расходомеров электромагнитных TIDALFLUX 2300 F (далее -расходомеры) основан на законе электромагнитной индукции. Два измерительных электрода расположены в нижней части измерительной трубы, на высоте примерно 10 % от внутреннего диаметра трубы, для обеспечения надёжного измерения при уровне заполнения не менее 10 %. Сигнал снимается с электродов и передается в преобразователь сигналов, где происходит его обработка.

Расходомеры представляют из себя электромагнитные расходомеры со встроенной ёмкостной системой измерений уровня. Область заполнения рассчитывается при помощи запатентованной ёмкостной системы измерений уровня, которая встроена в футеровку измерительной трубы. Необходимый для этого электронный модуль размещается в компактном корпусе, смонтированном непосредственно на верхней части первичного преобразователя. Этот электронный модуль соединяется с удаленным преобразователем сигнала IFC 300 посредством цифровой линии связи. Общий вид расходомеров представлен на рисунке 1.

Расходомеры состоят из двух частей: первичного преобразователя TIDALFLUX 2000 и преобразователя сигналов IFC 300 F/PF, которые разнесены на некоторое расстояние (разнесённое исполнение).

Первичный преобразователь состоит из металлической трубы, на внутреннюю поверхность которой нанесена футеровка, выполненная из непроводящего электрический ток материала. В нижней части футеровки герметично закреплены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена двухсекционная обмотка возбуждения.

Первичные преобразователи TIDALFLUX 2000 имеют фланцевую конструкцию. Измерительная труба выполнена из нержавеющей стали, футеровка - из полиуретана, электроды - из хастеллоя.

Преобразователь сигналов IFC 300 F/PF представляет собой отдельную конструкцию, внутри которой размещен электронный блок (F/PF), предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера.

Расходомеры имеют аналоговые и частотно-импульсные выходы, протокол HART, RS485 Modbus и PROFINET.

Нанесение знака поверки на расходомеры не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, указан на маркировочной табличке и в паспорте в виде буквенно-цифрового обозначения.

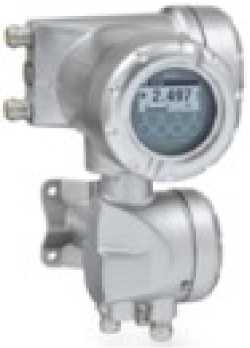

б) Преобразователь сигналов IFC 300 F/PF

а) Первичный преобразователь TIDALFLUX 2000

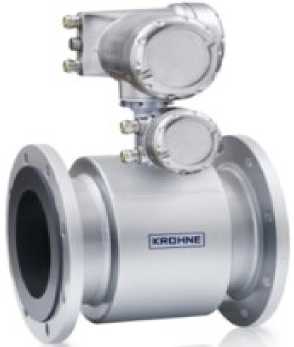

Рисунок 1 - Общий вид расходомеров электромагнитных TIDALFLUX 2300 F

Расходомеры пломбируются по требованию заказчика. Пломбировка может проводиться на месте эксплуатации.

Для защиты метрологических параметров расходомеров в шину GDC дисплея преобразователя сигналов устанавливается перемычка на два контакта разъема GDC, расположенных слева вверху разъема (рисунок 2).

Для предотвращения несанкционированного вскрытия преобразователи сигналов IFC 300 F/PF, а также клеммные коробки первичных преобразователей TIDALFLUX 2000 пломбируются с помощью установки пломбы на ограничителе (рисунок 3).

Защита электроники в клеммных коробках первичного преобразователя TIDALFLUX 2000 и преобразователя сигналов IFC 300 F/PF от извлечения обеспечивается с помощью наклеек с обозначением товарного знака (рисунок 4).

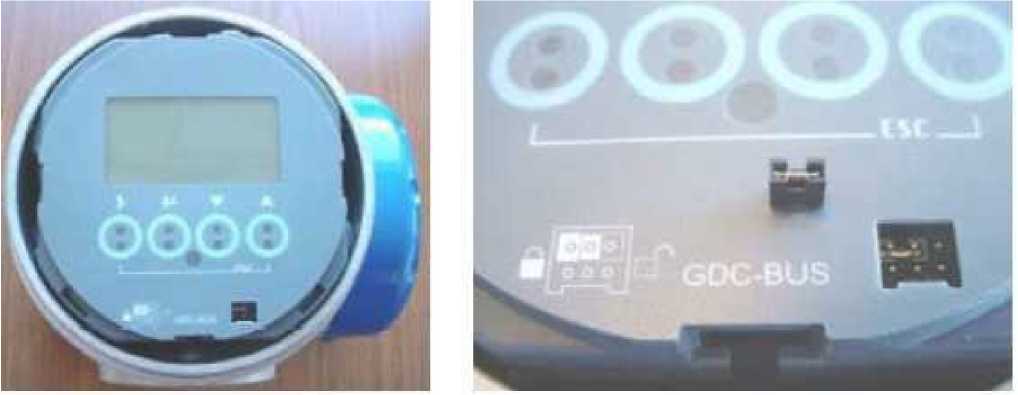

Рисунок 2 - Дисплей преобразователя сигналов IFC 300 F/PF. Защита от несанкционированного доступа

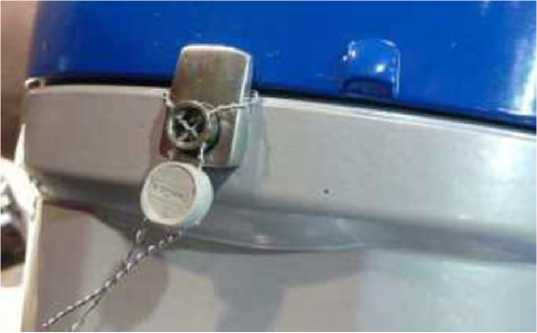

Рисунок 3 - Защита преобразователей сигналов IFC 300 F/PF и клеммной коробки первичных преобразователей TIDALFLUX 2000 от вскрытия

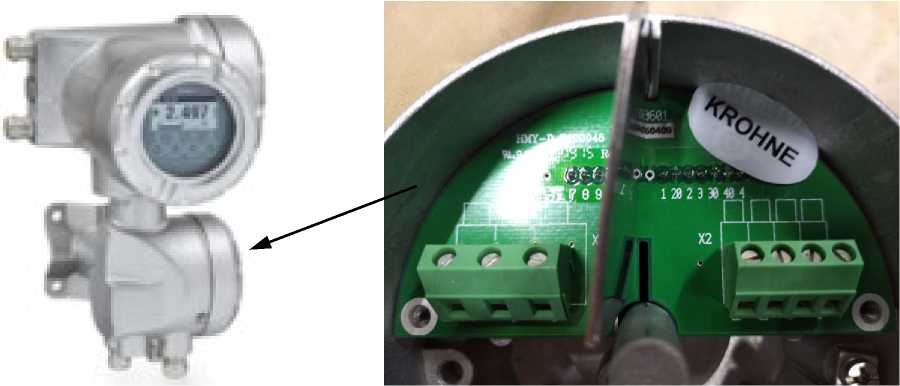

Рисунок 4 - Защита от извлечения электроники в клеммных коробках первичного преобразователя TIDALFLUX 2000 и преобразователя сигналов IFC 300 F/PF

Внутреннее ПО преобразователя сигналов IFC 300 F/PF выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а так же преобразования её в виде нормированных сигналов (токовых и/или частотно-импульсных).

Влияние программного обеспечения не приводит к выходу метрологических характеристик расходомеров за пределы допускаемых значений.

Уровень защиты (в соответствии с Р 50.2.077-2014):

• - «высокий» при пломбировке преобразователя сигналов IFC 300 F/PF;

• - «средний» без пломбировки преобразователя сигналов IFC 300 F/PF.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационное данные программного обеспечения

Основные метрологические и технические характеристики расходомеров представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики                        Значение

Условный диаметр, DN                                          от 200 до 1600

Та бл иц а 3 - Основные технические характеристики

Наименование характеристики                        Значение

Электропроводность измеряемой жидкости, мкСм/см                   от 50 до 5000

нанесение знака утверждения типа на расходомеры не предусмотрено. Знак утверждения типа наносят на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 6 «Технические характеристики» руководства по эксплуатации MA TIDALFLUX 2300 F.

Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости». Часть 1.

Техническая документация изготовителя «KROHNE Altometer B.V.», Нидерланды.

«KROHNE Altometer B.V.», Нидерланды

Адрес: Kerkeplaat, 12, 3313 LC Dordrecht

Телефон: +31 (0)78 630 6300

Факс: +31 (0)78 630 6390

E-mail: administrator@krohne-altometer.nl

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр., 31

Телефон: 8 (495) 544 00 00

Web-сайт: http://www.rostest.ru

Е-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» сентября 2021 г. № 1968

Лист № 1 Регистрационный № 52852-13                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040

Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040 предназначены для питания стабилизированным постоянным напряжением и током различных прецизионных устройств и измерительных приборов, в том числе устройств мобильной радиосвязи.

Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040 двух-, трех- или четырехканальные основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040 представляют собой прецизионные источники напряжения/тока с цифровым управлением выходными параметрами. Управление производится как с передней панели вручную, так и дистанционно через стандартный сдвоенный интерфейс USB/RS-232, обеспечивая плавное регулирование выходных параметров. С целью защиты высокочувствительной электроники от повреждения перенапряжением и избыточным током предусмотрена система электронных предохранителей. Выходы прибора могут соединяться последовательно или параллельно, обеспечивая высокие выходные напряжения или токи.

Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040 могут работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на ЖКД с фоновой подсветкой. Приборы обладают низким уровнем нестабильности при изменении нагрузки, сетевого напряжения питания и температуры окружающей среды, а также низким уровнем шумов и пульсаций в нагрузке.

Кроме постоянного тока и напряжения на выходе пользователи могут задавать в каждом сигнале все стандартные виды сигналов, например, ступенчатый пилообразный импульсный, синусоидальный и т.д., пользуясь функцией EasyArb.

На передней панели приборов находятся органы управления, ЖКД, выходные гнезда каналов. На задней панели имеется разъем для подключения шнура питания, гальванически сдвоенный интерфейс USB/RS-232 для связи с ЭВМ, переключатель напряжения сети и клеммные выходы каналов для удобной интеграции прибора в системы.

Нанесение знака поверки на источники не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр СИ, наносится методом наклейки на заднюю панель источников и имеет формат шестизначного цифрового номера. Для предотвращения несанкционированного доступа источники имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.

Общий вид источников питания постоянного тока линейных НМР2020, НМР2030, НМР4030, НМР4040 и обозначение места для нанесения знака утверждения типа приведены на рисунке 1.

Схема пломбировки от несанкционированного доступа и нанесения серийного номера, идентифицирующего каждый экземпляр СИ, приведена на рисунке 2.

утве рждения типа

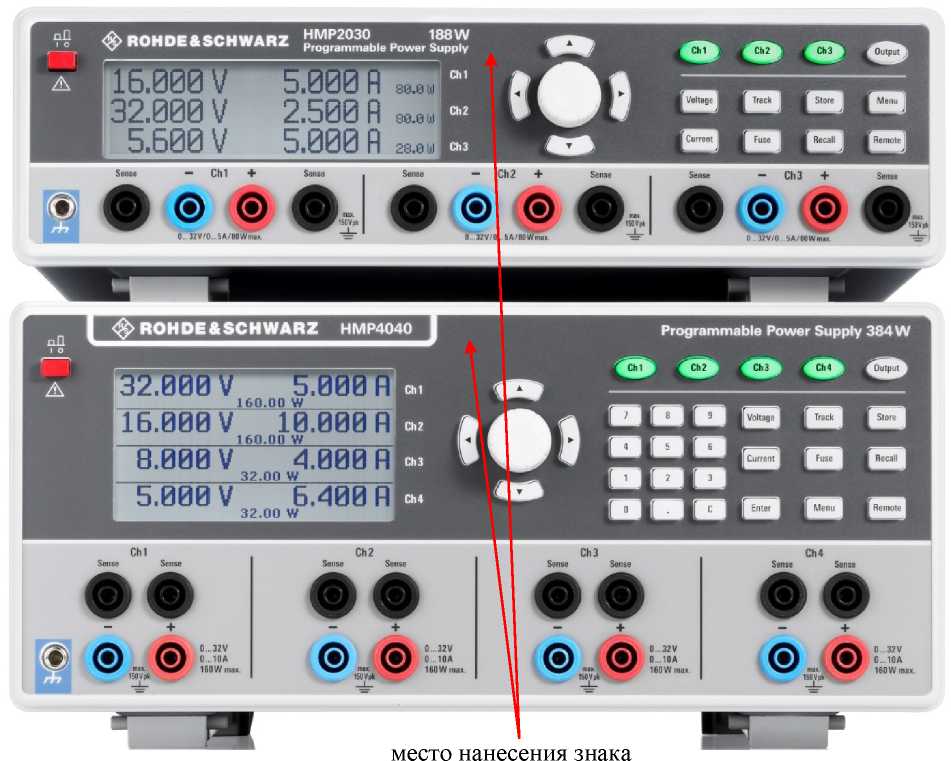

Рисунок 1 - Общий вид трехканального и четырехканального источников питания

ROHDE&SCHWARZ HO732 Ethernet /USB-lntertace

XX WARRANTS

EXPIRES IF BROKEN

C € Ж Ufc®15Sxs

Voltage Selector

S + -SS + -S ^LCh4/Nc^J •— Ch3 —¹

AC 115/230V 50. .60Hi 600Watt | max. I

F1/F2 115 V: T10H/2S0V F1/F2 230V:T5H/250V FUSES JEC 60127-2/5

S + -SS + -S ChZ—¹ Ch 1—1

Programmable Power

HM R4000 series £n&ine«red in Germany Vlanufncturnd in Malaysia

Supply

S f- =■

CO ® tM <

s 3» -r<o S C ra < i£ 5

•••••••• mum

место пломбировки от несанкционированного доступа

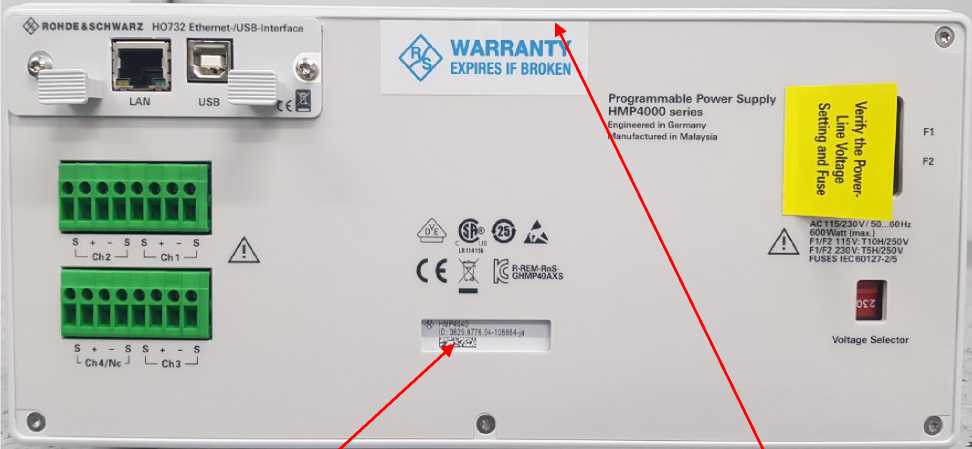

Рисунок 2 - Схема пломбировки от несанкционированного доступа и нанесения серийного номера, идентифицирующего каждый экземпляр СИ

Программное обеспечение «FW HMP» предназначено для управления режимами работы источников питания постоянного тока линейных НМР2020, НМР2030, НМР4030, НМР4040. Программное обеспечение «FW HMP» предназначено только для работы с источниками питания постоянного тока линейными НМР2020, НМР2030, НМР4030, НМР4040 и не может быть использовано отдельно от их измерительно-вычислительной платформы.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик источников питания постоянного тока линейных НМР2020, НМР2030, НМР4030, НМР4040 за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Лист № 4

Всего листов 6 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель источников питания постоянного тока линейных НМР2020, НМР2030, НМР4030, НМР4040 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 4 «Работа с прибором» руководства по эксплуатации.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация фирмы «Rohde & Schwarz GmbH & CO. KG», Германия

Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Телефон: +49 89 41 29 0

Факс: +49 89 41 29 12 164

W eb -сайт: https ://www.rohde- schwarz. com

E-mail: customersupport@rohde-schwarz.com

Фирма «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия

Адрес: PLO 227 Jalan Kencana Mas 2, Kawasan Perindustrian Tebrau III, 81100 Johor Bahru, Malaysia

Телефон: +65 65 13 04 88

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованный лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» сентября 2021 г. № 1968

Лист № 1 Регистрационный № 68515-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы запыленности газопылевого потока Sintrol

Анализаторы запыленности газопылевого потока Sintrol (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных частиц в пылегазовых потоках, включая выбросы стационарных источников, а также в атмосферном воздухе, воздухе рабочей зоны и закрытых помещений.

Принцип действия анализаторов основан на методе наведенной индукции, возникающей при взаимодействии частиц пыли и измерительного изолированного зонда в пылегазовом потоке. При движении частиц в пылегазовом потоке рядом с измерительным зондом или соударением с ним генерируется сигнал переменного тока, имеющего индукционную природу. Этот сигнал обрабатывается микропроцессорным устройством для фильтрации шума. Сгенерированный сигнал пропорционален массовой концентрации пыли в потоке га-за/воздуха при предварительной градуировке анализатора гравиметрическим методом согласно ГОСТ Р ИСО 10155-2006.

Основным конструктивным элементом анализаторов является измерительный зонд, взаимодействующий с пылевыми частицами. Он может быть внешним (погружным), прикрепленным к корпусу анализатора и располагаться во внутреннем измерительном объеме корпуса. В корпусе размещена плата с электронными схемами преобразования измерительного сигнала и управления. Результаты измерений выводятся в виде токовых сигналов (4 -20) мА или на встроенный семисегментный индикатор (дисплей). Данные анализаторов со встроенным дисплеем могут передаваться на внешнее устройство через интерфейс RS 485 с помощью протоколов связи Modbus RTU и Sintrol Net Workl. Для параметризации и визуализации данных анализатора со встроенным дисплеем на компьютере используется программное обеспечение DustTool. Имеется USB порт для подключения дополнительного оборудования.

Анализаторы являются приборами непрерывного действия, питаются от электрической сети переменного тока и от внешнего источника постоянного тока.

Анализаторы выпускаются в следующих модификациях: S304, S304 Ex, S305, S305QAL, S305QAL Ex, DUMO, DumoPro, DumoPro Ex, которые отличаются конструктивным исполнением и дополнительными функциями.

Модификации S304, S304 Ex, S305, S305QAL, S305QAL Ex, выполнены в виде электронного модуля с внешним измерительным зондом (для установки на газоходах). Модификации DUMO, DumoPro, DumoPro Ex выполнены в виде моноблока с внутренним расположением измерительного зонда и встроенным вентилятором для прокачки воздушной пробы через измерительный объем анализатора.

Измерительные зонды анализаторов могут иметь различные покрытия в зависимости от задач по температуре анализируемого газа.

Модификации с индексом «Ex» имеют взрывозащищенное исполнение.

Модификации с индексом QAL соответствуют требования европейских стандартов в области контроля промышленных выбросов.

Общий вид анализаторов представлен на рисунках 1 - 5.

Пломбирование анализаторов от несанкционированного доступа не предусмотрено. Нанесение знака утверждения типа и знака поверки на анализаторы не предусмотрено.

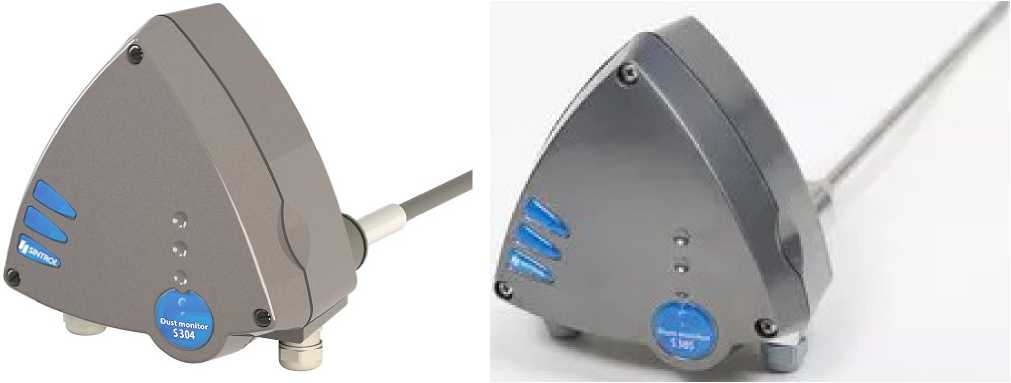

Рисунок 2 - Общий вид анализатора модификации S305, не имеющего встроенного дисплея

Рисунок 1 - Общий вид анализатора модификации S304, не имеющего встроенного дисплея

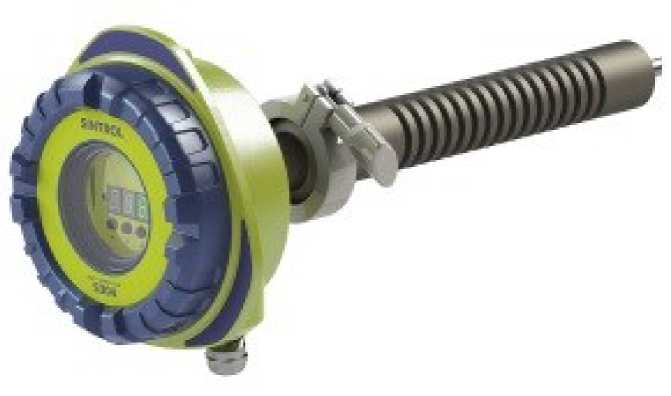

Рисунок 3- Общий вид анализаторов модификаций S304, S304 Ex, S305, S305QAL, S305QAL Ex, имеющих встроенный дисплей

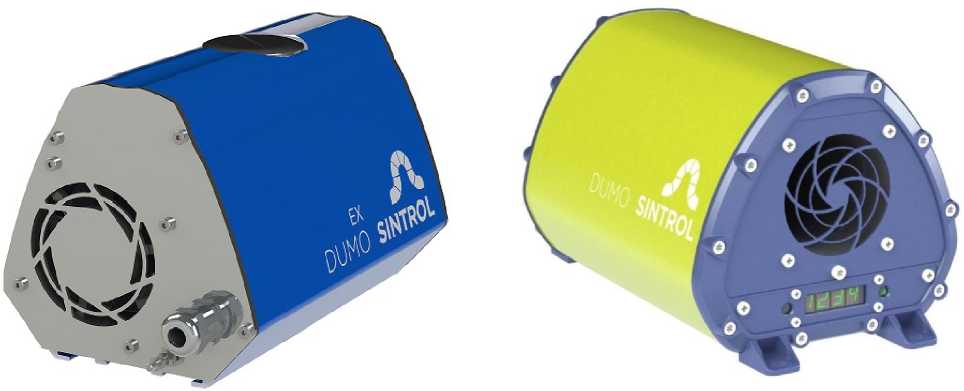

Рисунок 4- Общий вид анализатора          Рисунок 5- Общий вид анализаторов

модификации DUMO, не имеющей встро-  модификаций DUMO, DumoPro, DumoPro Ex со

енного дисплея                         встроенным дисплеем

Анализаторы имеют встроенное программное обеспечение (ПО), являющиеся метрологически значимым. Функции встроенного ПО: обработка измерительных сигналов, отображение, сбор, хранение и передача измеренных данных на внешние устройства, управление работой анализатора, обеспечение функции самотестирования анализатора.

ПО DustTool для параметризации и визуализации результатов измерений анализаторов на компьютере не является метрологическим значимым и не оказывает влияние на результаты измерений.

Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные встроенного ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации анализаторов методом компьютерной графики.

Таблица 4 - Комплектность анализаторов

приведены в документе «Анализатор запыленности газопылевого потока Sintrol. Руководство по эксплуатации», раздел «Эксплуатация».

Постановление Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов»

ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические требования»

ГОСТ Р ИСО 10155-2006 «Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования»

Техническая документация изготовителя

Компания «Sintrol Oy», Финляндия

Адрес: Ruosilantie 15, 00390 Helsinki, Finland

Телефон: + 358 9 5617 360

Web-сайт: sintrol.com

E-mail: info@sintrolproducts.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
