УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «07» сентября 2021 г. № 1961

Лист № 1 Регистрационный № 69904-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дальномеры лазерные ADA Cosmo MINI, MINI 40, 50, 70, 100, 120 VIDEO, 150 VIDEO

Дальномеры лазерные ADA Cosmo MINI, MINI 40, 50, 70, 100, 120 VIDEO, 150 VIDEO (далее по тексту - дальномеры лазерные ADA Cosmo) предназначены для измерений расстояний и углов наклона относительно горизонта (только для моделей ADA Cosmo 100, 120 VIDEO, 150 VIDEO).

Принцип измерений расстояний дальномерами лазерными ADA Cosmo основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Излучатель дальномера вырабатывает зондирующий световой импульс и через формирующую оптику посылает его в направлении объекта, до которого измеряется расстояние. Попадая на объект, импульс лазерного излучения отражается в сторону дальномера, и с помощью приемной оптики, фокусируется на фоточувствительной площадке приемного фотодиода.

Принцип измерений угла наклона относительно горизонта основан на применении сенсора «MEMS» (микро электромеханическая система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномера меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона, в установленных единицах измерений.

Конструктивно дальномеры лазерные ADA Cosmo выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными серии ADA осуществляется при помощи встроенной клавиатуры.

Дальномеры лазерные ADA Cosmo выпускаются в модификациях MINI, MINI 40, 50, 70, 100, 120 VIDEO, 150 VIDEO, отличающиеся диапазонами измерений расстояний и угла наклона (только для моделей ADA Cosmo 100, 120 VIDEO, 150 VIDEO).

Общий вид дальномеров лазерных ADA Cosmo, место пломбировки от несанкционированного доступа, места наклейки знака утверждения типа и знака поверки представлены на рисунках 1 и 2.

а) б) в) г) д) е) ж) а) MINI; б) MINI 40; в) 50; г) 70; д) 100; е) 120 VIDEO; ж) 150 VIDEO

Рисунок 1 - Общий вид дальномеров лазерных ADA Cosmo

Место нанесения знака поверки

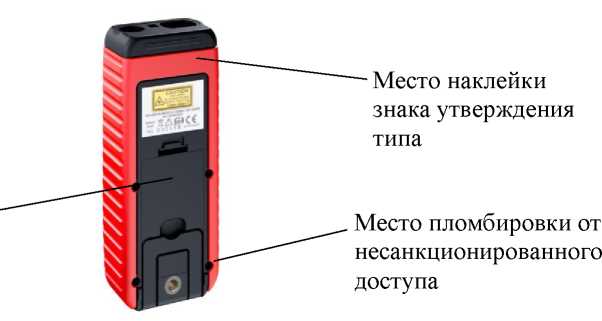

Рисунок 2 - Общий вид задней панели дальномеров лазерных ADA Cosmo

Конструкция дальномеров исключает возможность несанкционированной настройки и вмешательства в работу.

Таблица 1 - Метрологические характеристики

продолжение таблицы 1

Таблица 2

наносится на титульный лист эксплуатационной документации типографским способом и на корпус дальномера лазерного методом наклейки.

Таблица 3 - Комплектность средства измерений

приведены в разделе 4 «Измерения» документа «Дальномеры лазерные ADA Cosmo MINI, MINI 40, 50, 70, 100, 120 VIDEO, 150 VIDEO». Руководство по эксплуатации.

• 1. Государственная поверочная схема для координатно-временных средств измерений. Утверждена приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2831

• 2. Государственная поверочная схема для средств измерений плоского угла. Утверждена приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. №2482 с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. №1018

• 3. ГОСТ 31581-2012. Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий

• 4. ГОСТ 14254-2015. Степени защиты, обеспечиваемые оболочками (Код IP)

Фирма «ADA INTERNATIONAL GROUP., LTD», Китай

Адрес: Unit 04, 7/F, Bright Way Tower, № 33 Mong Kok Road, Kowloon, HK, China

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13

Телефон: +7(495) 583-99-23; факс: +7(495) 583-99-48

Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа RA.RU.311314 от 31.08.2015

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «07» сентября 2021 г. № 1961

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 сентября 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021
