№1351 от 02.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 33351
О внесении изменений в описание типа на трансформаторы тока ТОГФ (П)
Приказы по основной деятельности по агентству Вн. Приказ № 1351 от 02.07.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «2» июля 2018 г. № 1351
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТОГФ (П)
Назначение средства измеренийТрансформаторы тока ТОГФ (П) (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты на номинальные напряжения 110 - 500 кВ.
Описание средства измеренийПринцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы тока ТОГФ (П) - опорные, с фарфоровой либо полимерной покрышкой, газонаполненные, одноступенчатые, с несколькими вторичными обмотками для измерений и учета и для защиты, с несколькими коэффициентами трансформации.
Первичная обмотка трансформаторов тока состоит из блоков переключения первичной обмотки, внутренних стержней, наружных токоведущих шин. При изменении положения перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации будет соответствовать положение перемычек, при котором ток от вывода Л1 до Л2 будет протекать через все токоведущие части последовательно, максимальному -при котором ток будет только через внутренние токоведущие стержни.
Блок вторичных обмоток закреплен на изоляторе, крепящемся к переходному фланцу закреплённому на покрышке трансформатора тока. Провода вторичных обмоток пропущены через стойку находящуюся внутри покрышки.
Элементы первичной обмотки закреплены на резервуаре, который закреплен на фарфоровой либо полимерной покрышке, установленной на основании трансформаторов.
В качестве главной изоляции в трансформаторах тока ТОГФ (П) применяется элегаз (смесь элегаза и азота). Параметры элегаза (смеси) контролируются сигнализатором плотности с температурной компенсацией.
На основании трансформаторов установлен обратный клапан для подкачки элегаза.
Для защиты резервуара от разрыва при превышении внутреннего давления (например, при избыточном заполнении газом или внутреннем дуговом перекрытии) в верхней части резервуара расположен защитный узел с предохранительной мембраной для сброса давления.
На основании трансформаторов размещена табличка технических данных. Содержание таблички соответствует ГОСТ 7746-2015.
Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой скобой.
Трансформаторы изготавливаются в ряде модификаций и типоисполнений, отличающихся номинальным напряжением; удельной длиной пути утечки; габаритными размерами и массой; видом (материалом) внешней изоляции: фарфоровой (обозначение «Ф»), либо полимерной (обозначение «П»).
Общий вид трансформаторов представлен на рисунках 1 - 4.
Рабочее положение трансформаторов в пространстве - вертикальное.

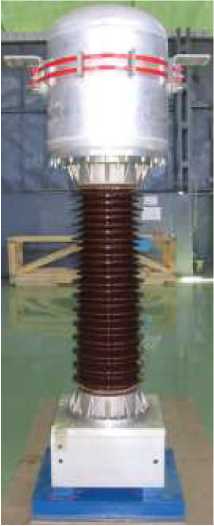

Рисунок 1 - Общий вид трансформатора тока ТОГФ (П)-110

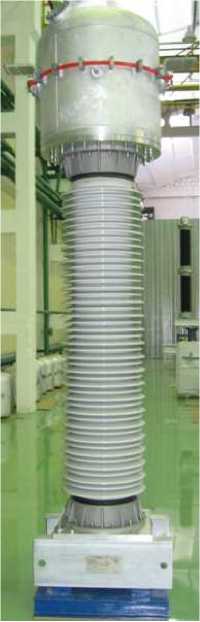

Рисунок 2 - Общий вид трансформатора тока ТОГФ (П)-220

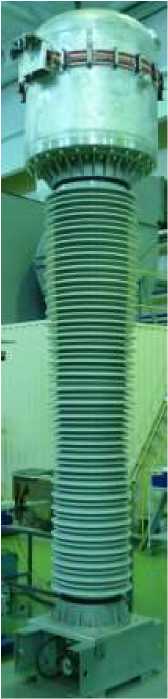

Рисунок 3 - Общий вид трансформатора тока ТОГФ (П)-330

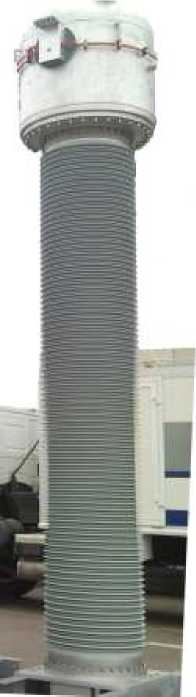

Рисунок 4 - Общий вид трансформатора тока ТОГФ (П)-500

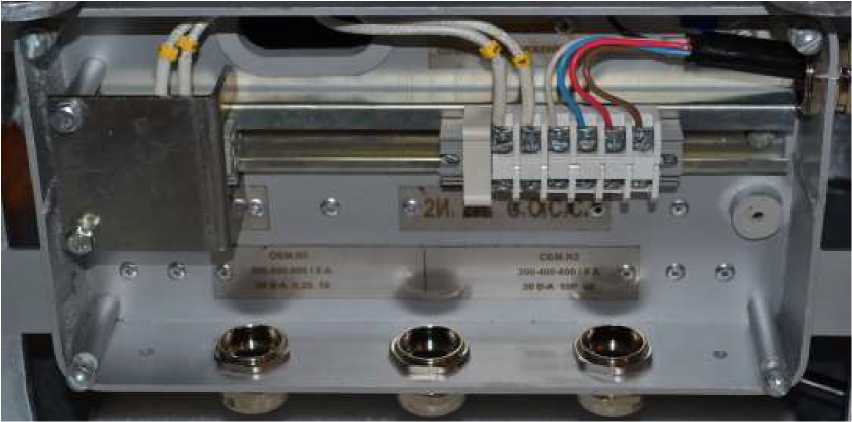

Рисунок 5 - Клеммная коробка трансформаторов
Cww* мгршнеми!
КЛЮТПМКШ* иклслнин* HoWHefeMM чвСТОШ. Гц Н&ммналймм мапр™»«е. «в НсмммгъчЛ гщжнчньЛ in*. А _______„
Новммяьио* лшпиии® мяслчвмми.. МПв (erotav j efic. 0»И J
ю
УХЛ1*
50
НО
300-600л 300
|
облети» |
и |
ICwee I не богию |
К NOV не менве |
НоМНнач^ая ЙТ0Р*Г«М I наг^уха. ВА | |
|
Йг1 |
:"5 |
Г0.23 |
* |
- I 20 | |
|
ЙЙ |
5 |
<хг |
S |
- : 20__ - | |
|
№ |
Га |
"5Р |
• |
25 |
40 |
|
i №4 |
пг~ |
6Р |
• |
25 |
40__ |
|
№5 |
■ 5 ' |
5Р |
- |
К |
. 40 |
Зав, («ДОЗ
2015
Мкса. 450 sr
ГОСТ 7746
ТУ 3414- 129-4ИЖЮ10-2015
С'деманй а Роса*
|
сйютш |
А |
Класс «чип» |
tSqSSuk | ||
|
*1 |
5 |
“ода |
Б |
• |
10 |
|
№2 |
5 |
0J5 |
в |
* |
10 |
|
МО |
3 |
ЮР |
* |
20 |
20 |
|
КМ |
6 |
10₽ |
20 |
20 | |
|
М*6 |
3 |
ЮР |
- ■ |
20 |
20 |
Зм. *323
20
11* — 1000 г
ГОСТТ746
ТУ 3414- 12ЭДЮДО1 (МО16
Сд&Пвн*О ® РОССИИ
f® ТРАНСФОРМАТОР ТОКА ТОГП-500
мгрнзненмя |и
Кшвпмои ИСЛ0ЛМ4НЫВ У1
Нямшшвн частотв „ Гц 50
ЛПКРДШСЮ*
HowwVWCK кВ 500
Немана/ыы парен >ш тем, А 200400^00
4ммгXi пт дат*** fJ~'Winn, МПа (лтЛм*) afc 0,5 {5.01
|
Втермм ебаК/тм |
|кШЧ i А |
Кике ТОЧНОСТИ |
ЮЬм I наболев |
на маиаа |
Ноаашопьмк атрриш*ичда нагрузка ВА |
|
ми |
Г'® |
02S |
S |
W | |
|
1*2 |
Г 5 |
0,5 |
а |
- |
Ю |
|
мй |
I 5 |
10Р |
- |
го |
И |
|
1*4 |
5 |
10Р |
• |
20 |
20 |
f
Зиа. №П
жив
Maces, НвОкТ
ГОСТ 7748
ТУ 3414-1®"49О40М0-ЯН5 Спалена в heat*
__

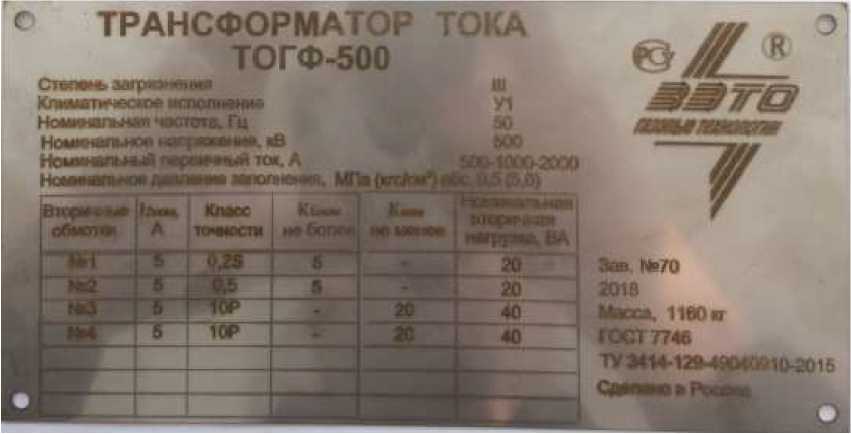

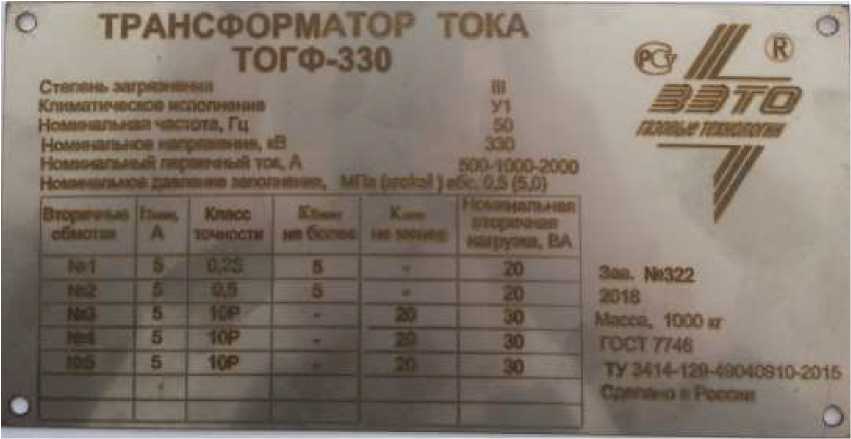

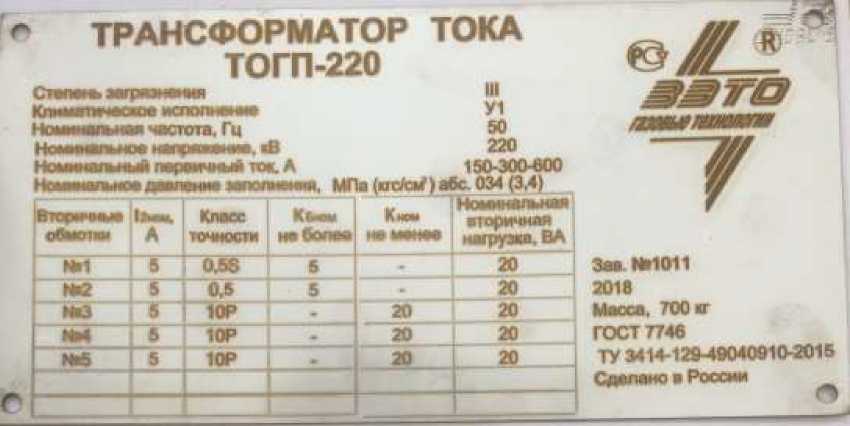

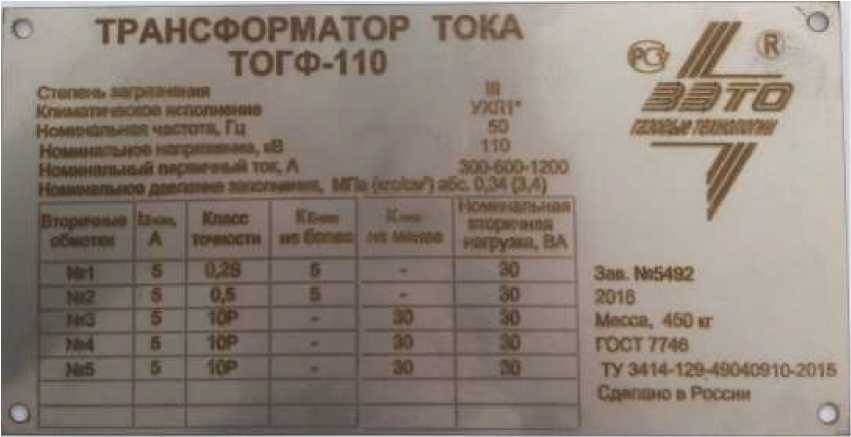

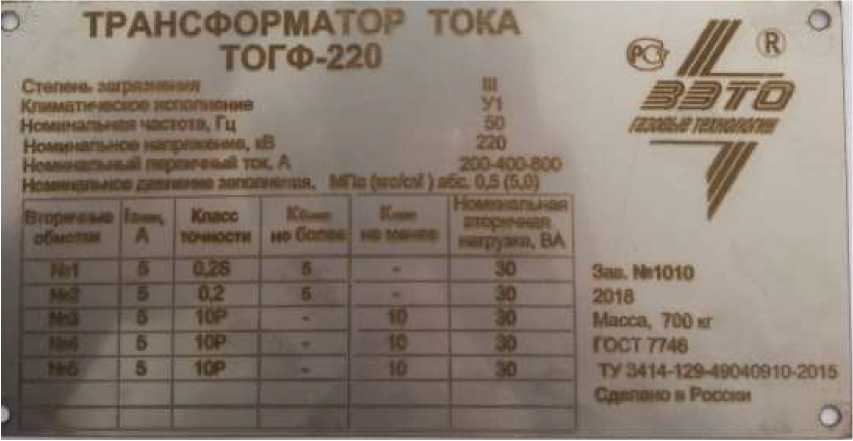

Рисунок 6 - Таблички технических данных трансформаторов
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики для модификаций | |||
|
ТОГФ (П)- 110 |
ТОГФ (П)- 220 |
ТОГФ (П)- 330 |
ТОГФ (П)- 500 | |
|
Номинальное напряжение, кВ |
110 |
220 |
330 |
500 |
|
Наибольшее рабочее напряжение, кВ |
126 |
252 |
363 |
525 |
|
Номинальный первичный ток, А |
от 50 до 4000 | |||
|
Номинальный вторичный ток, А |
1 и/или 5 | |||
|
Количество вторичных обмоток, шт. 1)
|
1; 2 3; 4; 5 | |||
|
Номинальная вторичная нагрузка, В^А
|
0,5; 1; 2; 2,5; 5 от 3 до 100 | |||
|
Класс точности вторичных обмоток
|
0,1; 0,2S; 0,2; 0,5S; 0,5 5Р;10Р | |||
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета |
от 5 до 20 | |||
|
Номинальная предельная кратность вторичных обмоток для защиты |
от 10 до 40 | |||
|
Номинальная частота напряжения сети, Гц |
50 | |||
|
Габаритные размеры, мм, (высота х длинах ширина) |
2380х1030х 647 |
3305х1142х 832 |
4145х1273х 962 |
5732х1430х 1141 |
|
Масса, кг |
450±10 |
700±20 |
1000±30 |
1160±40 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1 УХЛ1* УХЛ1 |
диапазон температур от минус 40 до плюс 60 °С; диапазон температур от минус 55 до плюс 60 °С; диапазон температур от минус 60 до плюс 60 °С | |||
|
Средний срок службы, лет |
40 | |||
|
Средняя наработка до отказа, ч |
2406 | |||
|
Примечание - 1) вторичные обмотки могут иметь ответвления | ||||
наносится на табличку технических данных трансформатора способом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока ТОГФ (П) |
- |
1 шт. |
|
Руководство по эксплуатации |
ИВЕЖ.671214.001 РЭ 1) ИВЕЖ.671214.003 РЭ 2) ИВЕЖ.671214.004 РЭ 3) ИВЕЖ.671214.005 РЭ 4) ИВЕЖ.671214.015 РЭ 5) |
1 экз. 6) |
Продолжение таблицы 2
|
Наименование |
Обозначение |
Количество |
|
Паспорт |
ИВЕЖ.671214.001 ПС 1} ИВЕЖ.671214.003 ПС 2) ИВЕЖ.671214.004 ПС 3) ИВЕЖ.671214.005 ПС 4) ИВЕЖ.671214.015 ПС 5) |
1 экз. |
|
Руководство по эксплуатации сигнализатора плотности |
- |
1 экз. 7) |
|
Примечания
| ||
Поверка осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР 3027 (регистрационный номер в Федеральном
информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОГФ (П)ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 3414-129-49040910-2015 Трансформаторы тока ТОГФ (П). Технические условия
ИзготовительОбщество с ограниченной ответственностью «ЗЭТО-Газовые Технологии»
(ООО «ЗЭТО-Газовые Технологии»)
ИНН 6025033520
Адрес: 182113, г. Великие Луки Псковской области, проспект Октябрьский, д. 79
Телефон (факс): +7 (81153) 6-37-50 (+7 (81153) 6-38-45)
Web-сайт: http://www.zeto.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части вносимых изменений
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
2 июля 2018 г.
№ 1351
Москва
О внесении изменений в описание типа на трансформаторы тока ТОГФ (П)
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением ООО «ЗЭТО-Газовые технологии» от 7 июня 2018 г. № 24 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на трансформаторы тока ТОГФ (П), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61432-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(---------------------------------\
