№509 от 14.03.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 78424
О переоформлении свидетельства об утверждении типа средства измерений № 52193 "Рефлектометры оптические МТ9083А2, МТ9083В2, МТ9083С2" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 509 от 14.03.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ14 марта 2019 г.
№ 509
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 52193 «Рефлектометры оптические МТ9083А2, МТ9083В2, МТ9083С2» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «БИЗон» от 10 января 2019 г. № 10012019-001 и № 10012019-002 приказываю:
-
1. Внести изменения в описание типа на рефлектометры оптические МТ9083А2, МТ9083В2, МТ9083С2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54767-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 52193
«Рефлектометры оптические МТ9083А2, МТ9083В2, МТ9083С2»,
зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54767-13, в связи с добавлением нового изготовителя - фирма «UMC ELECTRONICS DONGGUAN СО.,LTD», Китай.
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
2
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому вьщан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «14» марта 2019 г. № 509
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефлектометры оптические МТ9083А2, МТ9083В2, МТ9083С2
Назначение средства измеренийРефлектометры оптические МТ9083А2, МТ9083В2, МТ9083С2 (далее по тексту-рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических кабелях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Описание средства измеренийПринцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондирующего световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры включают три модификации: МТ9083А2, МТ9083В2, МТ9083С2, каждая из которых в свою очередь представлена рядом моделей.
Модификация МТ9083А2 включает модели МТ9083А2-055, МТ9083А2-057,
МТ9083А2-063, МТ9083А2-073.
Модификация МТ9083В2 включает модели МТ9083В2-053, МТ9083В2-055,
МТ9083В2-056, МТ9083В2-057, МТ9083В2-058, МТ9083В2-063.
Модификация МТ9083С2 включает модели МТ9083С2-053, МТ9083С2-057.
Модификации отличаются набором длин волн, а также значением динамического диапазона.
Каждая из моделей прибора может быть дополнительно оборудована измерителем оптической мощности из ряда опций 004,005, 007. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Прибор выполнен в виде переносного прибора в прямоугольном монолитном корпусе.
Основные элементы управления прибором расположены на передней панели.
Прибор оборудован рядом портов:
-измерительный порт оптического рефлектометры, может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
-порт встроенного измерителя оптической мощности;
-порт источника оптического излучения (совмещен с измерительным портом оптического рефлектометра);
-порт источника излучения видимого света для проверки целостности волоконной линии и определения изгибов оптического волокна (дополнительная опция).
В рефлектометре имеется возможность сохранения результатов измерения в виде файлов и передача их в персональный компьютер (ПК) через стандартный USB порт.
Общий вид рефлектометров оптических МТ9083А2, МТ9083В2, МТ9083С2 представлен на рисунке 1
Общий вид рефлектометров оптических МТ9083А2, МТ9083В2, МТ9083С2 вид сзади, место нанесения маркировки представлен на рисунке 2
Место нанесения знака поверки

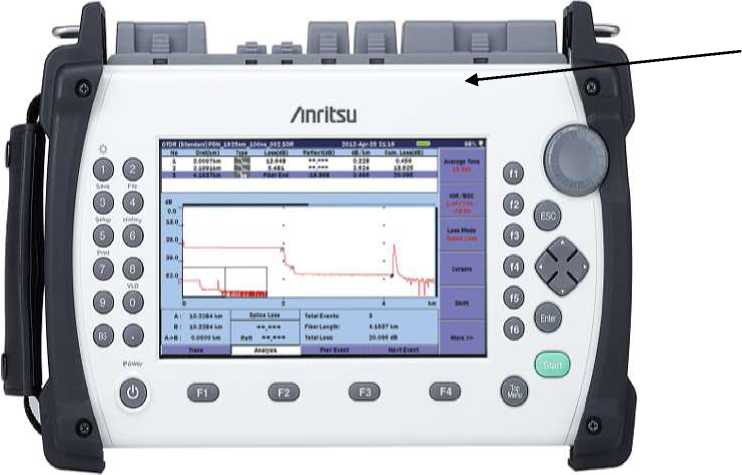

Рисунок 1 - Общий вид рефлектометров оптических МТ9083А2, МТ9083В2, МТ9083С2

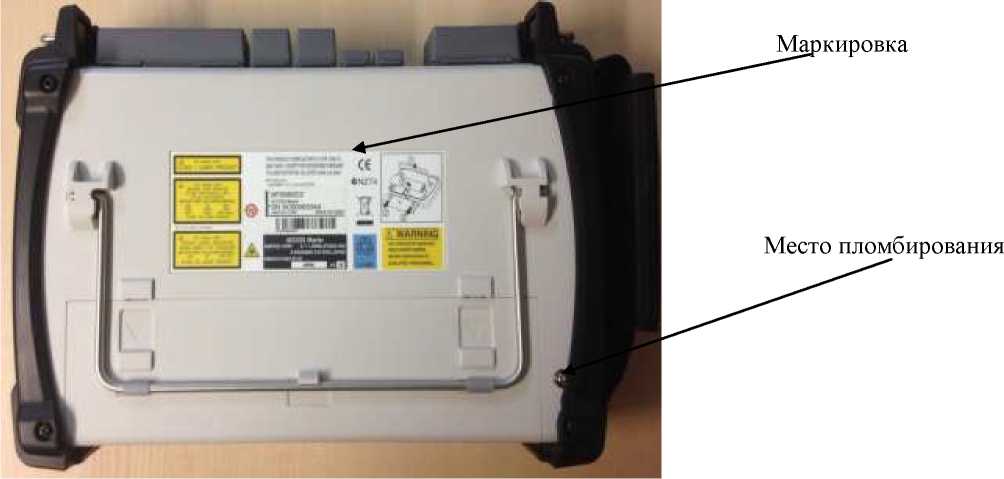

Рисунок 2 - Общий вид рефлектометров оптических МТ9083А2, МТ9083В2, МТ9083С2 вид сзади, место нанесения маркировки
Программное обеспечениеПрограммное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, служит для выполнения функций отображения на экране прибора информации в учебном для оператора виде, а также задания условий измерения. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера рефлектометров. Интерфейсная часть ПО запускается в рефлектометрах и служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимая часть ПО рефлектометров представляет программный продукт «МТ9083\2 Install vXXX»
В рефлектометре имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части рефлектометра исключён конструктивно. В целях предотвращения вскрытия корпуса рефлектометра произведено пломбирование. Замена версии ПО с целью расширения возможностей системы может производиться в аккредитованных Сервис-центрах фирмы-изготовителя.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МТ9083х2 Install vXXX |
|
Номер версии (идентификационный номер) ПО |
1.04 и выше |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики рефлектометров оптических МТ9083А2
|
Наименование характеристики |
Значение | ||||
|
Модель | |||||
|
МТ9083А2- 055 |
МТ9083А2-057 |
МТ9083А2- 073 |
МТ9083А2-063 | ||
|
Тип волокна |
Одномодовое (SMF) 10/125 мкм |
Многомодовое (MMF) 62.5/125 мкм | |||
|
Рабочие длины волн, нм |
1310±25/ 1550±25/ 1650±5 |
1310±25/ 1550±25/ 1625±25 |
1310±25/ 1550±25 |
1310±25/ 1550±25 |
850±30/1300±30 |
|
Динамический диапазон измерений ослабления*, дБ, не менее (при усреднении 3 мин. длительности импульса 20 мкс, по уровню 98% от максимума шумов) |
35
|
35
|
37 35,5 |
37 35,5 |
27(при длительности импульсов 500 нс) 26 (при длительности импульсов 4 мкс) |
|
Мертвая зона при измерении ослабления, м, не более |
5/5,5/6,5 |
6/6,5/7,5 |
5/5,5 |
5/5,5 |
4/5 |
|
Мертвая зона при измерении положения неоднородности, м, не более |
1 | ||||
|
Длительность зондирующих импульсов |
3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс |
3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс** |
|
Диапазоны измеряемых длин, км |
от 0 до 0,5; от 0 до 1; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300 |
от 0 до 0,5; от 0 до 1; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ |
±0,05хА; где А-измеряемое затухание, дБ | |
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL |
AL=±(1+3x10’5-L+6) м; Где L-измеряемая длина; 6-дискретность отсчета в измеряемом диапазоне длин, м. | |
|
*Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру оптическому МТ9083А2, МТ9083В2, МТ9083С2 конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин. **Для рабочей длины волны 850 нм длительности импульсов 1 мкс, 2 мкс, 4 мкс не поддерживаются | ||
Таблица 3 - Метрологические характеристики рефлектометров оптических МТ9083В2
|
Наименование характеристики |
Значение | ||||
|
Модель | |||||
|
МТ9083В2- 055 |
МТ9083В2-057 |
МТ9083В2- 053 |
МТ9083В2-063 | ||
|
Тип волокна |
Многомодовое | ||||
|
Одномодовое (SMF) 10/125 мкм |
(MMF) 62.5/125 | ||||
|
мкм | |||||
|
Рабочие длины |
1310±25/ |
1310±25/ |
1310±25/ |
1310±25/ |
850±30/1300±30 |
|
волн, нм |
1550±25/ |
1550±25/ |
1550±25 |
1550±25 | |
|
1650±5 |
1625±25 | ||||
|
Динамический |
27(при | ||||
|
диапазон |
длительности | ||||
|
измерений |
импульсов 500 | ||||
|
ослабления*, дБ, |
40 |
38 |
нс) 26 (при | ||
|
не менее |
39 |
37 |
40 |
40 |
длительности |
|
(при усреднении 3 |
33 |
36 |
39 |
39 |
импульсов 4 мкс) |
|
мин. длительности | |||||
|
импульса 20 мкс, по уровню 98% от максимума шумов) | |||||
|
Мертвая зона при измерении ослабления, м, не более |
5/5,5/6,5 |
6/6,5/7,5 |
5/5,5 |
5/5,5 |
4/5 |
|
Мертвая зона при измерении положения неоднородности, м, не более |
1 | ||||
|
Длительность зондирующих импульсов |
3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс |
3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс** | |||
|
Диапазоны измеряемых длин, км |
от 0 до 0,5; от 0 до 1;от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300 |
от 0 до 0,5; от 0 до 1; от 0 до 2,5;от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100 | |||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ |
±0,05А; Где А-измеряемое затухание, дБ | ||||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL |
AL=±(1+3*10<L+6) м; где L-измеряемая длина; 6-дискретность отсчета в измеряемом диапазоне длин, м. | ||||
|
*Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру оптическому МТ9083А2, МТ9083В2, МТ9083С2 конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин. **Для рабочей длины волны 850 нм длительности импульсов 1 мкс, 2 мкс, 4 мкс не поддерживаются | |||||
Таблица 4 - Метрологические характеристики рефлектометров оптических МТ9083В2 и МТ9083С2
|
Наименование характеристики |
Значение | |||
|
Модель | ||||
|
МТ9083В2- 056 |
МТ9083В2-058 |
МТ9083С2- 053 |
МТ9083С2-057 | |
|
Тип волокна |
Одномодовое (SMF) 10/125 мкм | |||
|
Рабочие длины |
1310±25/ |
1310±25/ |
1310±25/ |
1310±25/ |
|
волн, нм |
1490±25/ |
1490±25/ |
1550±25 |
1550±25/ |
|
1550±25 |
1550±25/ 1625±25 |
1625±25 | ||
|
Динамический | ||||
|
диапазон измерений ослабления*, дБ, не менее (при усреднении 3 мин. длительности импульса 20 мкс, по уровню 98% от максимума шумов) |
40 39 39 |
40 39 39 38 |
44 44 |
44 44 42 |
|
Мертвая зона при измерении ослабления, м, не более |
6/6,5/6,5 |
7/7,5/7,5/8,5 |
3,8/4,3 |
3,8/4,3/4,8 |
|
Мертвая зона при измерении положения неоднородности, м, не более |
1 | |||
|
Длительность зондирующих импульсов |
3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс | |||
|
Диапазоны измеряемых длин, км |
от 0 до 0,5; от 0 до 1; от 0 до 2,5; от 0 до 5;от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300 | |||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ |
±0,05 х А; где А-измеряемое затухание, дБ | |||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL |
AL=±(1+3x10<L+6) м; где L-измеряемая длина; 6-дискретность отсчета в измеряемом диапазоне длин, м. | |||
|
*Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру оптическому МТ9083А2, МТ9083В2, МТ9083С2 конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин. | ||||
Таблица 5 - Метрологические характеристики источника оптического излучения (через порт OTDR)
|
Наименование характеристики |
Значение |
|
Длины волн, нм |
Те же, что и у рефлектометра из набора: 850±30, 1300±30,1310±25, 1490±25, 1550±25, 1625±25, 1650±5 |
|
Уровень выходной мощности излучения источника в переменном режиме, дБм*: -для длины волны 850 нм, -для длин волн 1300, 1310, 1490, 1550, 1625, 1650 |
-6±2 -5±1,5 |
|
нм | |
|
Нестабильность уровня мощности излучения источника за 1 мин., дБ, не более |
±0,1 |
|
*Здесь и далее (дБм) обозначает (дБ) относительно 1 |
мВт |
Таблица 6 - Метрологические характеристики встроенного измерителя оптической мощности ( через одномодовый порт OTDR)
|
Наименование характеристики |
Значение |
|
Диапазон измерения уровня средней мощности оптического излучения, дБм |
от -50 до -5 |
|
Диапазон длин волн исследуемого излучения, нм |
1310±25, 1490±25, 1550±25, 1625±25, 1650±5 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки 1310, 1550, 1625 нм, дБ |
±0,5 |
Таблица 7 - Метрологические характеристики встроенного измерителя оптической
|
мощности ( опции 004,005,007) | |||
|
Наименование характеристики |
Значение | ||
|
Модель | |||
|
МТ9083А2/В2/С2-007 |
МТ9083А2/В2/С2- 004 |
МТ9083А2/В2/С2- 005 | |
|
Диапазон измерения уровня средней мощности оптического излучения, дБм:
|
от - 60 до 3 от - 67 до 6 |
от - 50 до 23 |
от - 43 до 23 |
|
Диапазон длин волн исследуемого излучения, нм |
от 750 до 1700 |
от 1200 до 1700 | |
|
Устанавливаемые значения длин волн, нм |
850, 1300, 1310, 1383, 1490, 1550, 1625, 1650 |
1310, 1383, 1490, 1550, 1625, 1650 | |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБ: - 850 нм -1310, 1550 нм |
0,9 0,4 |
0,4 | |
аблица 8 -Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания, В: - от встроенной аккумуляторной батареи; |
12 |
|
- от сети переменного тока через сетевой адаптер напряжением и частотой (50±5) Гц |
от 100 до 240 |
|
Габаритные размеры (ДхШхВ), мм, не более:
|
284x200x77 270x165x61 |
|
Масса (включая аккумуляторную батарею), кг, не более |
1,9 |
|
Условия эксплуатации: 0 -температура окружающей среды, С |
от -10 до +50 |
|
-относительная влажность воздуха при | |
|
температуре 200С, %, не более |
до 80 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации типографическим способом и на корпус рефлектометров методом наклеивания.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рефлектометр оптический МТ9083А2, МТ9083В2, МТ9083С2 |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Шнур питания |
- |
1 шт. |
|
Руководство по эксплуатации Серия МТ9083 ACCESS Master |
M-W3634AE-6.0 |
1 экз. |
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки», ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС.
Рабочий эталон единицы длины и ослабления в световоде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристики поверяемых СИ с требуемой точностью
Знак поверки наносится на корпус рефлектометра, место нанесения указано на рисунке 1
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к рефлектометрам оптическим МТ9083А2, МТ9083В2, МТ9083С2ГОСТ 8.585-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем и передачи информации
Р 50.2.071-2009 Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки
ГОСТ Р 8.720-2010 Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки
Изготовителифирма «Anritsu Corporation», Япония.
Адрес: 5-1-1 Onna, Atsugi-shi, Kanagawa, 243-8555 Japan
Телефон: +81 46-296-6514; Факс: +81-46-225-8358
Web-сайт: https://www@anritsu.com
E-mail: info@anritsu.com
фирма «UMC ELECTRONICS DONGGUAN CO., LTD», Китай
Адрес: Yuquan Industrial Zone, Huandong Village, Fenggang Town, Dongguan City, Guangdong Province, China
Телефон: +86-769-8786-2222
ЗаявительОбщество с ограниченной ответственностью «Безопасная информационная зона»
(ООО «БИЗон»)
ИНН 9701036178
Адрес: 105066, г. Москва, ул. Ольховская, д.4, корп.2, офис 515
Телефон: +7 (499) 110-25-34
Web-сайт: www.bi.zone
E-mail: info@bi.zone
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
