№682 от 03.04.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27780
О внесении изменений в описание типа на машины трехкоординатные измерительные Daisy, ML, MGH
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ3 апреля 2017 г.
№ 682
Москва
О внесении изменений в описание типа на машины трехкоординатные измерительные Daisy, ML, MGH
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО«Делкам-Урал»от 16 мая2016 г.№ 041/бевприказываю:
-
1. Внести изменения в описание типа на машины трехкоординатные измерительные Daisy, ML, MGH, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61062-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
О С! !J i ИФИКА 11 ЭП
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «3» апреля 2017 г. № 682
Изменения в описание типа на машины трехкоординатные измерительные серий Daisy, ML, MGHОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины трехкоординатные измерительные серий Daisy, ML, MGH
Назначение средства измеренийМашины трехкоординатные измерительные серий Daisy, ML, MGH (далее КИМ) предназначены для измерений геометрических размеров и формы деталей сложной формы.
Описание средства измеренийМашины трехкоординатные измерительные серий Daisy и ML выпускаются двух модификаций (Daisy и Daisy-HA и ML и ML-НА) соответственно, отличающиеся метрологическими характеристиками, и КИМ MGH одной модификации. У модели Daisy от 6 до 8 типоразмеров (в зависимости от модификации), у модели ML и MGH по 4 типоразмера, отличающихся друг от друга диапазоном измерений и точностными характеристиками.
Конструкции машин Daisy и ML- портальные с гранитным неподвижным измерительным столом. Три направляющие КИМ образуют декартову базовую систему координат, в которой расположена трехмерная щуповая головка. Подшипники на воздушной подушке позволяют обеспечить плавные перемещения по всем трем осям с высокой точностью. КИМ имеют высокоскоростные системы постоянного тока привода валов по осям X и Y, которые минимизируют люфты и позволяют увеличить скорость и точность позиционирования машины. Конструкция портала КИМ серии Daisy представляет собой консоль в виде треугольной балки, что повышает жесткость портала и обеспечивает низкое положение центра тяжести (рис. 1 а). Конструкция КИМ серии ML представляет собой неподвижные спаренные опоры вдоль осей Y, по которым перемещается горизонтальная траверса, несущая суппорт с измерительной головкой (рис. 1 б). Направляющие по оси X имеют форму ласточкина хвоста, что обеспечивает малые геометрические погрешности и стабильность результатов измерений.
Конструктивно машины серии MGH (рис. 1 в) отличаются от КИМ серий Daisy и ML перемещающимся столом и неподвижным порталом, что обеспечивает более высокую точность при минимальной вибрации в заданном измеряемом пространстве.
Ручной режим управления КИМ осуществляется при помощи джойстика. Автоматический режим измерений реализуется от компьютерной станции. Щуп с триггерным датчиком, касаясь точек измеряемой поверхности детали, измеряет их координаты. По измеренным координатам определяется форма, взаимное расположение, геометрия детали. Результаты измерений представляются графически в виде протокола произвольной формы, также возможно произвести статистическую обработку результатов измерений.

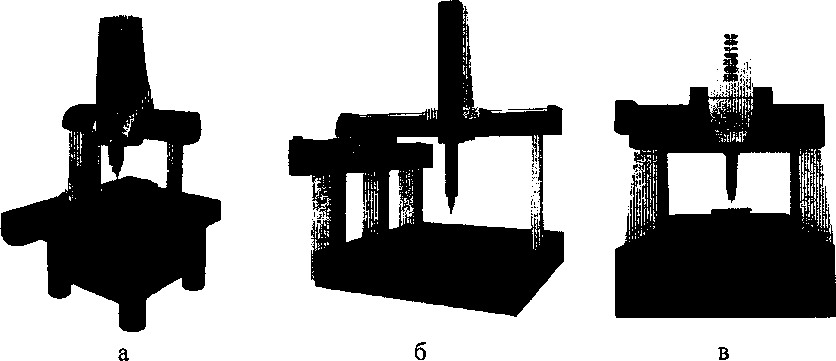

Рис. 1. Общий вид КИМ серий Daisy (a), ML (б), MGH (в)
КИМ серий Daisy, ML, MGH оснащены программным обеспечением Powerlnspect.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица!
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО |
Другие идентификационные данные (если имеются) |
|
Powerlnspect |
PI 20xx.SPl |
Электронный ключ |
- |
Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является программный ключ. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения Powerlnspect соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 - Серия Daisy
|
Модификация КИМ |
)aisy | ||||||||
|
Типоразмеры |
564 |
686 |
8106 |
1012 8 |
10158 |
10208 |
121510 |
12Y10 | |
|
Координатные перемещения по осям, мм |
X |
500 |
600 |
800 |
1000 |
1000 |
1000 |
1200 |
1200 |
|
Y |
600 |
800 |
1000 |
1200 |
1500 |
2000 |
1500 |
Y* | |
|
Z |
400 |
600 |
600 |
800 |
800 |
800 |
1000 |
1000 | |
|
Тип головки |
Renishaw РН10, МН2( |
li ручные | |||||||
|
Разрешение, мкм |
0,5 | ||||||||
|
Пределы допускаемой абсолютной объемной погрешности, МРЕе, ±, мкм (L-измеряемая длина в мм), мкм |
2,2+ L/300 |
2,4+ L/300 |
2,5+ L/300 |
2,9+ L/300 |
2,9+ L/300 |
о о СП + с4 |
3,6+ L/300 |
3,6+ L/300 | |
|
Пределы допускаемой абсолютной погрешности касания, мкм |
±2,2 |
±2,4 |
±2,5 |
±2,9 |
±2,9 |
±2,9 |
±3,6 |
±3,6 | |
|
Допустимая масса детали, кг |
500 |
800 |
1000 |
1500 |
1800 |
2000 |
2200 |
2200 | |
|
Масса, не более, кг |
700 |
1200 |
1500 |
1850 |
2800 |
3200 |
3600 |
4100 |
|
Габаритные размеры, не более, мм -длина; -ширина; -высота |
1050 |
1309 |
1509 |
1847 |
1847 |
1847 |
2047 |
2047 |
|
1410 |
1840 |
2040 |
2380 |
2680 |
2680 |
2850 |
у* | |
|
2220 |
2710 |
2710 |
3215 |
3215 |
3215 |
3615 |
3615 |
Примечание: * - диапазон с шагом 500 мм
Таблица 3 - Серия Daisy-HA
|
Модификация КИМ |
Daisy-HA | ||||||
|
Типоразмеры |
564 |
686 |
8106 |
10128 |
10158 |
10208 | |
|
Координатные перемещения по осям, мм |
X |
500 |
600 |
800 |
1000 |
1000 |
1000 |
|
Y |
600 |
800 |
1000 |
1200 |
1500 |
2000 | |
|
Z |
400 |
600 |
600 |
800 |
800 |
800 | |
|
Тип головки |
Renishaw PH |
0, MH20i ручные | |||||
|
Разрешение, мкм |
0,5; 0,1 | ||||||
|
Пределы допускаемой абсолютной объемной погрешности, МРЕе, ±, мкм (L-измеряемая длина в мм) |
о о СП □ + СП |
о © £П + Му |
1,7+ L/300 |
2,2+ L/300 |
2,2+ L/300 |
о о СП + су сч | |
|
Пределы допускаемой абсолютной погрешности касания, мкм |
±1,3 |
±1,5 |
±1,7 |
±2,2 |
±2,2 |
±2,2 | |
|
Допустимая масса детали, кг |
500 |
800 |
1000 |
1500 |
1800 |
2000 | |
|
Масса, не более, кг |
700 |
1200 |
1500 |
1850 |
2800 |
3200 | |
|
Габаритные размеры, не более, мм -длина; -ширина; -высота |
1050 |
1309 |
1509 |
1847 |
1847 |
1847 | |
|
1410 |
1840 |
2040 |
2380 |
2680 |
2680 | ||
|
2220 |
2710 |
2710 |
3215 |
3215 |
3215 | ||
Таблица 4 - Серия ML
|
Модификация КИМ |
ML |
ML-НА | |||||||
|
Типоразмеры |
121510 |
152010 |
122512 |
153512 |
121510 |
152010 |
122512 |
153512 | |
|
Координатные |
X |
1200 |
1500 |
1200 |
1500 |
1200 |
1500 |
1200 |
1500 |
|
перемещения по |
У |
1500 |
2000 |
2500 |
3500 |
1500 |
2000 |
2500 |
3500 |
|
осям, мм |
Z |
1000 |
1000 |
1200 |
1200 |
1000 |
1000 |
1200 |
1200 |
|
Щуп |
ТР20 |
ТР200, SP25 | |||||||
|
Разрешение, мкм |
0,5; |
0,1 | |||||||
|
Пределы допускаемой абсолютной объемной погрешности, МРЕе, ±, мкм (L-измеряемая длина в мм) |
© Ч"> СЧ U + ■о гл* |
о о сч + 40 СП |
о о с? + су СП |
4,2+L/200 |
о СП СП и + су сч |
© СП СП + vy оГ |
© © СП + °°г, с4 |
© © СП + ©Л гп' | |
|
Пределы допускаемой абсолютной погрешности касания, мкм |
±3,8 |
±4,5 |
±4,8 |
±5,0 |
±2,3 |
±2,5 |
±2,8 |
±3,0 | |
|
Допустимый вес детали, кг |
1600 |
2400 |
1600 |
2400 | |||||
|
Габаритные размеры, не более, мм -длина; -ширина; -высота |
2398 2550 3639 |
2698 3050 3639 |
2398 3550 4039 |
2698 4550 4039 |
2398 2550 3639 |
2698 3050 3639 |
2398 3550 4039 |
2698 4550 4039 |
Таблица 5 - Серия MGH
|
Модификация КИМ |
MGH | ||||
|
Типоразмеры |
786 |
8106 |
10128 |
121510 | |
|
Координатные перемещения по осям, мм |
X |
700 |
800 |
1000 |
1200 |
|
Y |
800 |
1000 |
1200 |
1500 | |
|
Z |
600 |
600 |
800 |
1000 | |
|
Щуп |
РН10Т, TP200 | ||||
|
Разрешение, мкм |
0,1 | ||||
|
Пределы допускаемой абсолютной объемной погрешности, МРЕе, ±, мкм (L-измеряемая длина в мм) |
l,2+L/400 |
I,2+L/350 |
l,5+L/350 |
l,8+L/350 | |
|
Пределы допускаемой абсолютной погрешности касания, мкм |
±1,5 |
±1,5 |
±1,8 |
±2,0 | |
|
Допустимая масса детали, кг |
5( |
Ю |
7( |
)0 | |
|
Масса, кг |
4850 |
5000 |
6500 |
7500 | |
|
Габаритные размеры, не более, мм -длина -ширина -высота |
2220 1580 3127 |
2420 1680 3127 |
2620 1900 3560 |
2920 2150 4000 | |
Таблица 6
|
Давление воздуха, МРа |
0,55 |
|
Допустимая влажность воздуха, % |
от 40 до 70 |
|
Напряжение, В |
220 В±10%, |
|
Частота, Гц |
От 50 до 60 |
|
Нормальная область значений температуры, °C Температурные градиенты, при которых обеспечиваются заявленные погрешности |
От+18 до + 22, 0,5 °С/ч, 2 °С/день, 0,5 °С/м |
Знак утверждения типа наносят на специальную табличку на задней панели КИМ методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
3 комплект поставки машины входит:
|
Трехкоординатная измерительная машина |
1 шт. |
|
Персональный компьютер, монитор, мышь, клавиатура |
1 комп. |
|
Принтер |
1 шт. |
|
Компьютерный стол |
1 шт. |
|
Эталонная сфера |
1 шт. |
|
Измерительная головка |
1 комп. |
|
CD с программным обеспечением версия Powerlnspect |
1 комп. |
|
Руководство по эксплуатации |
1 шт. |
осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки».
Основные средства поверки: меры длины концевые 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применять аналогичные средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийсодержатся в эксплуатационных документах
Нормативные и технические документы, устанавливающие требования к машинам трехкоординатным измерительным серий Daisy, ML, MGHГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне Г10-9 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм
Техническая документация фирмы - изготовителя.
ИзготовительФирма Xi'an High-Tech АЕН Industrial Metrology Со., Ltd, Китай
No.22, District C, No.69, Jin Ye RD. New District
Xi'an High-Tech Development Zone, Xi'an, Shaanxi Province, P.R. China
Тел.: 86-29-81881109-850
Факс: 86-29-81881087
Адрес электронной почты: market@china-aeh.com
ЗаявительООО «Делкам-Урал», г. Екатеринбург
ИНН 6670020959
620131, Россия,
Свердловская обл., г. Екатеринбург,
ул. Металлургов, 16 Б
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55-77, факс: (495) 437-56-66, E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
