ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа СГ
Назначение средства измеренийСчетчики газа СГ (в дальнейшем - счетчики) предназначены для измерений объема плавно меняющегося потока, осушенного и очищенного от механических примесей неагрессивного природного газа по ГОСТ 5542-2014, попутного газа с парциальным давлением сероводорода не более 0,01 МПа и других неагрессивных газов (в том числе воздуха, азота) плотностью не менее 0,67 кг/м3, кроме кислорода.
Описание средства измеренийПринцип действия счетчиков основан на зависимости угловой скорости вращения турбинки, помещенной в поток газа от скорости потока.
Число оборотов турбинки посредством механического редуктора передается на интегр и-рующее отсчетное устройство, показывающее объемное количество газа, прошедшего через счетчик за время измерений.
Конструктивно счетчик состоит из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство. Счетная головка имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.
В зависимости от максимального значения давления измеряемой среды счетчики имеют два исполнения:
-
- СГ16 - для давления до 1,6 МПа;
-
- СГ75 - для давления до 7,5 МПа.
В зависимости от диапазона измерения счетчики выпускаются в разных исполнениях с добавлением буквы «Р» и условного номера диапазона в обозначении.
Счетчики СГ16МТ - 250 СГ16МТ - 1000 выпускаются как с масленым насосом, так и без масленого насоса (дополнительно буква "Б" в обозначении счетчика).
При монтаже счетчиков используют прямые участки 5 Ду до и 3 Ду после счетчика при сильных возмущениях потока газа, 2 Ду до и 1 Ду после счетчика при слабых возмущениях потока газа. При установке стабилизаторов потока газа (СПГ) прямые участки до СПГ и после счетчика не требуются.
Счетчики соответствуют ТР ТС 012/2011 и могут устанавливаться во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей паров и газов с воздухом категории ПА и IIB групп Т1, Т2, Т3, Т4 по ГОСТ 30852.5-2002.

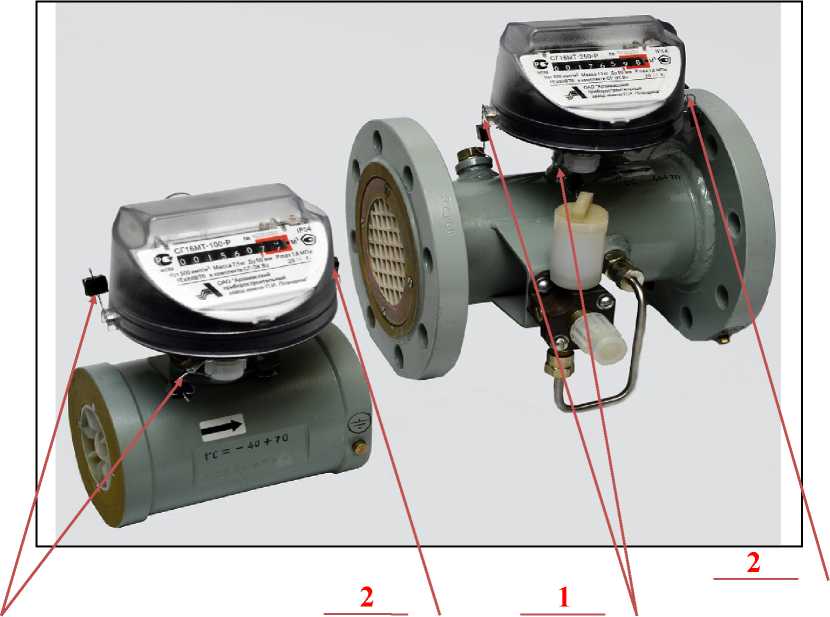

Внешний вид счетчиков и места пломбирования приведены на рисунках 1 и 2.
1- Пломба ОТК;
2- Знак поверки
Рисунок 1- Внешний вид счетчиков и места пломбирования

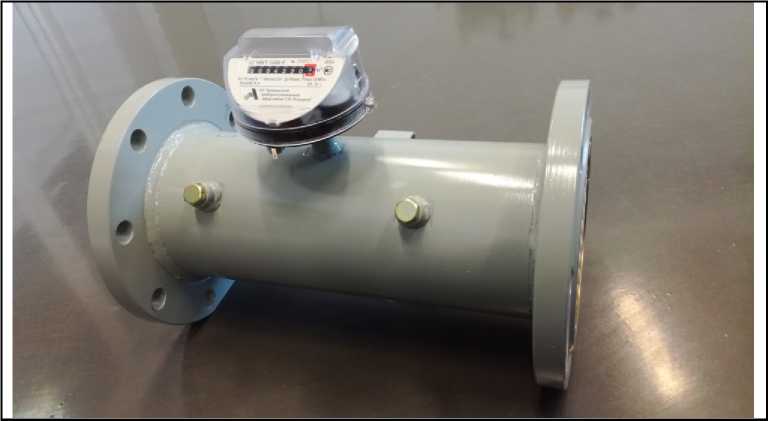

Рисунок 2- Внешний вид счетчика без масляного насоса
Программное обеспечение отсутствует.
Диапазоны расходов и диаметры условного проходного сечения для различных исполнений счетчиков приведены в таблице 1.
Таблица 1
|
Обозначение исполнения |
Расход, м3/ч |
Ду, мм | |
|
наибольший Qmax |
наименьший Qmin | ||
|
СГ16МТ - 65-Р |
65 |
6,5 |
50 |
|
СГ16МТ - 65-Р-1 |
5 | ||
|
СГ16МТ - 100 СГ16МТ - 100-Р |
100 |
10 | |
|
СГ16МТ - 100-Р-1 |
8 | ||
|
СГ16МТ - 100-Р-2 |
5 | ||
|
СГ16МТ - 160 СГ75МТ - 160 |
160 |
16 |
80 |
|
СГ16МТ - 160 - Р - 2 СГ75МТ - 160 - Р - 2 |
8 | ||
|
СГ16МТ - 200 СГ75МТ - 200 |
200 |
10 | |
|
СГ16МТ - 250 СГ75МТ - 250 |
12,5 |
80 | |
|
СГ16МТ - 250 - Р - 2(Б) |
250 |
12,5 | |
|
СГ16МТ - 250 - Р - 3(Б) |
8 | ||
|
СГ16МТ - 250 - Р - 4(б) |
10 | ||
|
СГ75МТ - 250 - Р - 2 |
12,5 | ||
|
СГ75МТ - 250 - Р - 3 |
8 | ||
|
СГ75МТ - 250 - Р - 4 |
10 | ||
|
СГ16МТ - 400 СГ75МТ - 400 |
20 |
100 | |
|
СГ16МТ - 400 - Р -2(Б) |
20 | ||
|
СГ16МТ - 400 - Р -з(б) |
400 |
12,5 | |
|
СГ16МТ - 400 - Р -4(Б) |
16 | ||
|
СГ75МТ - 400 - Р -2 |
20 | ||
|
СГ75МТ - 400 - Р -3 |
12,5 | ||
|
СГ75МТ - 400 - Р -4 |
16 | ||
|
СГ16МТ - 650 СГ75МТ - 650 |
650 |
32,5 |
150 или 100 |
|
СГ16МТ - 650 - Р -2(Б) |
32,5 | ||
|
СГ16МТ - 650 - Р -з(б) |
20 | ||
|
СГ16МТ - 650 - Р -4(Б) |
26 | ||
|
СГ75МТ - 650 - Р -2 |
32,5 | ||
|
СГ75МТ - 650 - Р -3 |
20 | ||
|
СГ75МТ - 650 - Р -4 |
26 | ||
|
СГ16МТ - 800, СГ75МТ - 800 |
800 |
40 |
150 |
|
СГ16МТ - 800 - Р - 2(Б) |
40 | ||
|
СГ16МТ - 800 - Р - 3(Б) |
26,6 | ||
|
СГ75МТ - 800 - Р - 2 |
40 | ||
|
СГ75МТ - 800 - Р - 3 |
26,6 | ||
|
Обозначение исполнения |
Расход, м3/ч |
Ду, мм | |
|
наибольший Qmax |
наименьший Qmin | ||
|
СГ16МТ - 1000, СГ75МТ - 1000 |
1000 |
50 |
150 |
|
СГ16МТ - 1000 - Р -2(Б) |
50 | ||
|
СГ16МТ - 1000 - Р -3(Б) |
32,5 | ||
|
СГ75МТ - 1000 - Р -2 |
50 | ||
|
СГ75МТ - 1000 - Р -3 |
32,5 | ||
|
СГ16 МТ - 1600, СГ75 МТ - 1600 |
1600 |
80 |
200 |
|
СГ16МТ - 1600 - Р -2 |
80 | ||
|
СГ16МТ - 1600 - Р -3 |
53,3 | ||
|
СГ75МТ - 1600 - Р -2 |
80 | ||
|
СГ75МТ - 1600 - Р -3 |
53,3 | ||
|
СГ16МТ - 2500, СГ75МТ - 2500 |
2500 |
125 |
200 |
|
СГ16МТ - 2500 - Р -2 |
2500 |
125 | |
|
СГ16МТ - 2500 - Р -3 |
80 | ||
|
СГ75МТ - 2500 - Р - 2 |
125 | ||
|
СГ75МТ - 2500 - Р -3 |
80 | ||
|
СГ16МТ - 4000, СГ75МТ - 4000 |
4000 |
200 | |
|
СГ16МТ - 4000 - Р - 2 |
200 | ||
|
СГ16МТ - 4000 - Р - 3 |
130 | ||
|
СГ75МТ - 4000 - Р - 2 |
200 | ||
|
СГ75МТ - 4000 - Р - 3 |
4000 |
130 | |
Основные метрологические и технические характеристики счетчиков приведены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Значение потери давления при наибольшем расходе, Па (мм вод.ст.), не более: - для СГ16МТ, СГ75МТ |
1600 (160) |
|
- для СГ16МТ-Р(Б), СГ75МТ-Р |
1800 (180) |
|
Емкость счетного механизма, м3 |
10 |
|
Порог чувствительности, м3/ч, не более: -для Ду 50 |
0,033 Qmax |
|
- для остальных Ду |
0,02 Qmax |
|
Пределы допускаемой основной относительной погрешности счетчика в нормальных условиях*, %: c диапазоном расходов 1:10 - в диапазоне расходов от Qmax до 0,2 Qmax; |
± 1 |
|
- в диапазоне расходов менее 0,2 Qmax до 0,1 Qmax |
± 2 |
|
с диапазоном расходов 1:12,5** - в диапазоне расходов от Qmax до 0,1 Qmax; |
± 1 |
|
- в диапазоне расходов менее 0,1 Qmax до 0,08 Qmax |
± 2 |
|
с диапазоном расходов 1:20 *** |
|
Наименование |
Значение |
|
- в диапазоне расходов от Qmax до 0,2 Qmax; |
± 1 |
|
- в диапазоне расходов менее 0,2 Qmax до 0,05 Qmax. |
± 2 |
|
с диапазоном расходов 1:25 | |
|
- в диапазоне расходов от Qmax до 0,1 Qmax; |
± 1 |
|
- в диапазоне расходов менее 0,1 Qmax до0,04 Qmax |
± 2 |
|
с диапазоном расходов 1:30 | |
|
- в диапазоне расходов от Qmax до 0,05 Qmax; |
± 1 |
|
- в диапазоне расходов менее 0,05 Qmax до 0,03 Qmax |
± 2 |
|
Пределы допускаемой дополнительной относительной погрешности счетчика, вызванной изменением температуры окружающего воздуха, на каждые 10 °С, % |
±0,2 |
|
Цена импульса на выходе при подключении к коррек- 3 тору, м : | |
|
- для счетчиков СГ16МТ-100 - СГ16МТ-650, СГ75МТ-160 - СГ75МТ-650, СГ16МТ-100-Р - СГ16МТ-650-Р, СГ75МТ-160-Р - СГ75МТ-650-Р |
0,1 |
|
- для остальных счетчиков |
1 |
|
Температура измеряемого газа, °С |
от -20 до +50 |
|
Рабочие условия эксплуатации , °С: - для счетчиков СГ16МТ, СГ75МТ |
от -40 до +50 |
|
- для счетчиков СГ16МТ-Р(Б), СГ75МТ-Р |
от -40 до +70 |
|
Режим работы |
непрерывный |
|
Среднее время наработки на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
|
Примечание. Счетчики газа с диапазоном измерения 1:1 выпускаются по заказу. |
2,5 (СГ16МТ-100-Р-1), 1:25 и 1:30 |
|
* - Температура измеряемой газовой среды и окружающего воздуха (20 ±5) °С. ** - Для счетчика СГ16МТ-65-Р-1: ±1 % в диапазоне расходов от Qmax до 0,2 Qmax и ±2 % в диапазоне расходов менее 0,2 Qmax до 0,08 Qmax; *** - Для счетчика СГ16МТ-100-Р-2: ±1 % в диапазоне расходов от Qmax до 0,1 Qmax и ±2 % в диапазоне расходов менее 0,1 Qmax до 0,05 Qmax. | |
наносится типографским способом на титульном листе паспорта и руководства по эксплуатации и фотохимическим способом на шильдике счетчика.
Комплектность средства измеренийТаблица 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счетчик газа |
СГ |
1 шт. |
По спецификации заказа |
|
Датчик импульсный низкочастотный |
ЛГФИ.301568.017 |
1 шт. | |
|
Одиночный комплект ЗИП |
ЛГФИ.306593.001 |
1 шт. |
Кроме СГ16МТ-65Р, СГ16МТ-100, СГ16МТ- 100-Р |
|
Комплекты монтажных частей |
ЛГФИ.407221.020 Д1 (407221.001 Д1; 407221.010 Д1; 407221.026 Д1) |
1 шт. |
Поставляется по заказу |
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Стабилизатор потока газа СПГ |
ЛГФИ.302133.024 |
1 шт. |
Поставляется по заказу |
|
Руководство по эксплуатации |
ЛГФИ.407221.001 РЭ (407221.026 РЭ; 407221.046 РЭ) |
1 экз. |
В соответствии с исполнением |
|
Паспорт |
ЛГФИ.407221.001 ПС (407221.002 ПС; 407221.026 ПС; 407221.043 ПС; 407221.046 ПС; 407221.049 ПС) |
1 экз. |
В соответствии с исполнением счетчика |
|
Методика поверки |
ЛГФИ.407221.001 МИ с изменением №1 |
1 экз. |
Поставляется по заказу |
осуществляется по документу ЛГФИ.407221.001 МИ "ГСИ. Счетчики газа СГ. Методика поверки" с изменением №1, утвержденному ФГУП "ВНИИМС" 18.10.2018 г.
Основное средство поверки: рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (диапазон измерений объемного расхода от 1 до 4000 м3/ч).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится методом давления на пломбу или специальную мастику.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа СГГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы испытаний
ТУ 4213-001-07513518-02 (ЛГФИ.407221.001 ТУ) Счетчики газа СГ. Технические условия
ИзготовительАкционерное общество "Арзамасский приборостроительный завод имени
П.И. Пландина" (АО "АПЗ")
ИНН 5243001742
Адрес: 607220, г. Арзамас, Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а
Факс: (831-47) 7-95-77, 7-95-26
Web-сайт: www: oaoapz.com
E-mail: apz@oaoapz.com
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
