ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления Метран-2000
Назначение средства измерений
Термопреобразователи сопротивления Метран-2000 (далее - ТС) предназначены для измерений температуры различных сред, температуры поверхностей твердых тел и малогабаритных подшипников, а также разности температур жидких и газообразных сред.
Описание средства измерений
Принцип измерений температуры ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) от температуры измеряемой среды.
ТС состоят из следующих основных узлов в зависимости от конструктивного исполнения: ЧЭ, проводники, защитная арматура, соединительная головка, клеммная колодка. ЧЭ представляет собой либо намотку из платиновой или медной проволоки, либо тонкопленочный терморезистор. Выводы ЧЭ могут соединяться либо с отдельными проводниками, либо с жилами кабеля в минеральной изоляции. ТС кабельной конструкции может дополнительно помещаться в защитную арматуру.
ТС может быть градуирован с построением индивидуальной статической характеристики (ИСХ) в виде функции Каллендара - Ван Дюзена (КВД).
ТС, заказанные с опцией «КТС» (далее - КТС), состоят из пары однотипных термопреобразователей сопротивления с номинальными статическими характеристиками преобразования (НСХ) согласно ГОСТ 6651-2009, подобранных по принципу схожести индивидуальных статических характеристик.
ТС может иметь несколько зон измерения температуры. Конструктивно такой ТС представляет собой сборку из нескольких одиночных ТС разной длины с НСХ согласно ГОСТ 6651-2009 или с ИСХ.

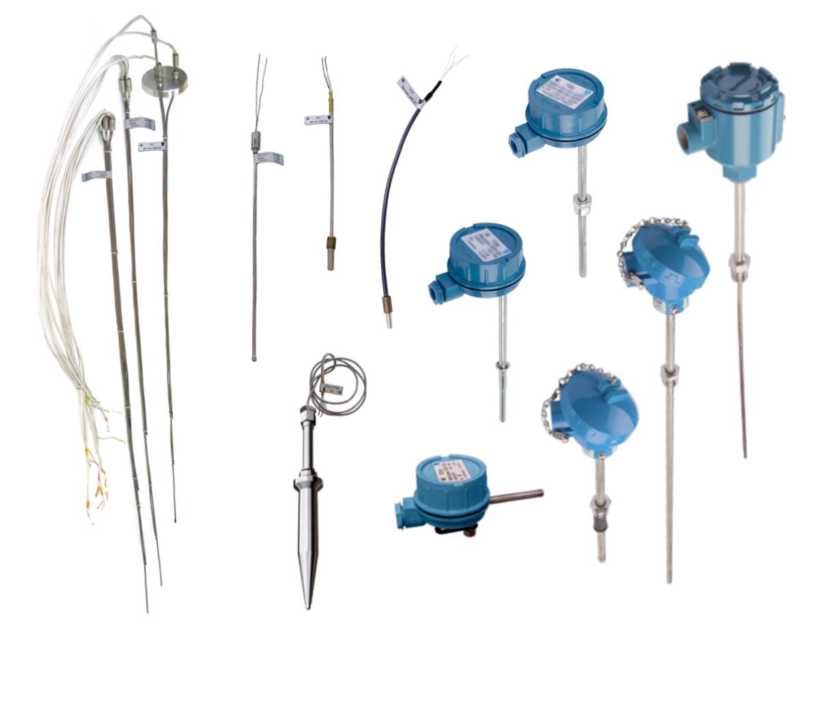

Общий вид ТС представлен на рисунке 1. Корпус соединительной головки ТС может быть окрашен в любые цвета по заказу заказчика.
Рисунок 1 - Общий вид термопреобразователей сопротивления Метран-2000
Пломбирование ТС не предусмотрено. Нанесение знака поверки на ТС не предусмотрено. Заводской номер в виде цифрового обозначения наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в месте, указанном на рисунке 2.
-50...+400
Рисунок 2 - Обозначение мест нанесения знака утверждения типа и заводского номера
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики термопреобразователей сопротивления
Метран-2000 с НСХ типа 100П, Pt100
|
Наименование характеристик |
Значение характеристик | |
|
для НСХ 100П |
для НСХ Pt100 | |
|
Класс допуска |
АА; А; В; С | |
|
Диапазон измерений температуры, °С 1)
|
от -50 до +250 от -50 до +450 от -196 до +500 от -50 до +120 |
от -50 до +250 от -30 до +300 2); от -100 до +450 3) от -196 до +500 2); от -196 до +600 3) от -50 до +120 |
|
Диапазон измерений разности температур, °С |
от +2 до +180 | |
|
Пределы допускаемой относительной погрешности измерений разности температур, не более, % |
±(0,5+3Atmin/At) | |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С
|
±(0,1+0,0017|t|) ±(0,15+0,002|t|) ±(0,3+0,005|t|) ±(0,6+0,01|t|) | |
Примечания: t - измеряемая температура, °С; At - разность температур, °С; Atmin - минимальная измеряемая разность температур, °С, Atmin= 2 °С | ||
Таблица 2 - Метрологические характеристики градуированных термопреобразователей сопротивления Метран- 2000 с ИСХ
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерений температуры, в зависимости от исполнения, °С |
от -50 до +100 от -50 до +250 от -50 до +450 от -196 до +250 |
|
Пределы допускаемого отклонения сопротивления ТС от ИСХ в температурном эквиваленте (допуск), °С | |
|
- для диапазона от -50 °С до +100 °С |
±0,08 |
|
- для диапазона от -50 °С до +250 °С |
±0,25 |
|
- для диапазона от -50 °С до +450 °С |
±0,5 |
|
- для диапазона от -196 °С до +250 °С |
±0,6 |
Таблица 3 - Основные технические характеристики термопреобразователей сопротивления Метран-2000 с НСХ типа 100П, Pt100, или градуированного ТС с ИСХ
|
Наименование характеристик |
Значение характеристик |
|
Электрическое сопротивление изоляции между цепью ЧЭ и металлической частью защитной арматуры при нормальных климатических условиях, МОм, не менее |
100 |
|
Минимальная глубина погружения, мм
|
60 150 |
|
Время термической реакции, с, не более 1) |
80 |
|
Температура окружающей среды, °С |
от -60 до +85 |
|
Верхнее значение относительной влажности окружающего воздуха при температуре +35 °С, % |
100 |
|
Устойчивость к воздействию синусоидальной вибрации 1) |
группы V1, V2, F2, F3, G1 |
|
Степень защиты от пыли и воды 1) |
IP68, IP66, IP65, IP5X |
|
Вид взрывозащиты |
взрывонепроницаемая оболочка «d» искробезопасная электрическая цепь «i» |
|
Габаритные размеры, мм, не более
|
125x135 50000 323 |
|
Масса, кг, не более 2) |
10 |
|
Вероятность безотказной работы за 2500 ч, не менее |
0,98 |
|
Средний срок службы при номинальной температуре применения, лет, не менее |
20 |
| |
Таблица 4 - Метрологические характеристики термопреобразователей сопротивления Метран-2000 с НСХ типа 50М, 100М
|
Наименование характеристик |
Значение характеристик |
|
Класс допуска |
В; С |
|
Диапазон измерений температуры, °С 1)
|
от -50 до +150 от -50 до +180 |
|
Диапазон измерений разности температур, °С |
от +2 до +150 |
|
Пределы допускаемой относительной погрешности измерений разности температур, не более, % |
±(0,5+3 Atmin/At) |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С :
|
±(0,3+0,005|t|) ±(0,6+0,01|t|) |
Окончание таблицы 4
1) ТС изготавливаются для работы в рабочем диапазоне измерений, находящемся внутри диапазона измерений температуры или равным ему.
Примечания:
t - измеряемая температура, °С;
At - разность температур, °С;
Atmin - минимальная измеряемая разность температур, °С, Atmin=2°C
Таблица 5 - Основные технические характеристики термопреобразователей сопротивления Метран-2000 с НСХ типа 50М, 100М
|
Наименование характеристик |
Значение характеристик |
|
Электрическое сопротивление изоляции между цепью ЧЭ и металлической частью защитной арматуры при нормальных климатических условиях, МОм, не менее |
100 |
|
Минимальная глубина погружения, мм |
60 |
|
Время термической реакции, с, не более 1) |
80 |
|
Температура окружающей среды, °С |
от -60 до +85 |
|
Верхнее значение относительной влажности окружающего воздуха при температуре +35 °С, % |
100 |
|
Устойчивость к воздействию синусоидальной вибрации 1) |
группы V1, V2, F2, F3, G1 |
|
Степень защиты от пыли и воды 1) |
IP68, IP66, IP65, IP5X |
|
Вид взрывозащиты |
взрывонепроницаемая оболочка «d» искробезопасная электрическая цепь «i» |
|
Габаритные размеры, мм, не более
|
125x135 3158 323 |
|
Масса, кг, не более |
6 |
|
Вероятность безотказной работы за 2500 ч, не менее |
0,98 |
|
Средний срок службы при номинальной температуре применения, лет, не менее |
20 |
|
1) В зависимости от исполнения ТС | |
Знак утверждения типа
наносится на маркировочную табличку способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Лист № 6 Всего листов 6 Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Термопреобразователь сопротивления |
Метран-2000 |
1 шт. |
2 шт. при заказе КТС |
|
Паспорт |
СПГК.5242.200.00 ПС |
1 шт. | |
|
Руководство по эксплуатации |
СПГК.5242.200.00 РЭ |
1 шт. |
На 10 шт. ТС или на пять КТС и меньшее количество при поставке в один адрес |
Сведения о методиках (методах) измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации СПГК.5242.200.00.РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 Об утверждении государственной поверочной схемы для средств измерений температуры;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;
ТУ 4211-017-51453097-2008 Термопреобразователи сопротивления Метран-2000. Технические условия.
Изготовитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454103, г. Челябинск, Новоградский пр-кт, д. 15
Телефон: +7 (351) 242-44-44
Е-mail: т1о.\1е1гап@еп1С1^оп.соп1
Web-сайт: www.metran.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101
Телефон/факс: (351) 232-04-01
Е-mail: stand@chelcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.
в части вносимых изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
