МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

8 февраля 2018 г.                                           №   266

Москва

О внесении изменений в описание типа на комплексы многониточные измерительные микропроцессорные «Суперфлоу-ПЕ», «Суперфлоу-ИЕТ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «СовТИГаз» от 05 декабря 2017 г. № 1290 приказываю:

• 1. Внести изменения в описание типа на комплексы многониточные измерительные микропроцессорные «Суперфлоу-ПЕ», «Суперфлоу-ПЕТ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 12924-08.

• 2.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С.Голубев

г'                                    >

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕР1ИФИКАТЕ ЭГ1

Сертификат: 00E1036ECDC011E780DAE0071B1853CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы многониточные измерительные микропроцессорные «Суперфлоу-ПЕ», «Суперфлоу-ПЕТ» (далее - комплексы) предназначены:

«Суперфлоу-ПЕ» - для измерений и преобразования входных сигналов перепада да вления, давления и температуры газа и вычисления значений расхода и объема газа.

«Суперфлоу-ПЕТ» (исполнение 1) - для измерений и преобразования входных сигналов давления, температуры газа, выходного импульсного сигнала преобразователя расхода газа и вычисления значений расхода и объема газа.

«Суперфлоу-ПЕТ» (исполнение 2) - для измерений и преобразования входных сигналов перепада давления, давления, температуры газа, выходного импульсного сигнала преобразователя расхода газа и вычисления значений расхода и объема газа.

Описание средства измерений

Принцип действия комплексов основан на измерении давления, перепада давления и температуры газа, преобразовании импульсного сигнала расходомера-счётчика газа в значение объёма газа при рабочих условиях и вычислении расхода и объёма газа при стандартных условиях с учетом условно-постоянных параметров: плотности газа при стандартных условиях и компонентного состава газа. Расчет коэффициента сжимаемости и плотности газа выполняется в соответствии с ГОСТ 30319.2-2015.

Комплексы состоят из вычислителя с программным обеспечением, терминала CHIT, преобразователей давления, перепада давления, термопреобразователей сопротивления, блока питания, концентратора и барьера ISCOM.

Комплексы имеют модификации «Суперфлоу-ПЕ» и «Суперфлоу-ПЕТ» которые отличаются комплектностью и методом измерений расхода и объема газа

Комплекс модификации «Суперфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления, перепада давления, температуры и вычисление расхода и объема газа при стандартных условиях в соответствии с ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 (ИСО 5167-1:2003) с учетом условно-постоянных параметров: плотности газа при стандартных условиях, содержания азота и углекислого газа.

Комплекс «Суперфлоу-ПЕ» может использоваться одновременно на одном, двух или трех измерительных трубопроводах.

Комплекс модификации «Суперфлоу-ИЕ» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию на бумажном носителе с указанием даты и текущего времени следующих параметров:

расхода газа за интервал, соответствующий виду отчета, приведенного к стандартным условиям, по каждому измерительному трубопроводу;

объема газа, приведенного к стандартным условиям;

индикацию по вызову оператора на экране дисплея терминала следующей информации по каждому измерительному трубопроводу:

• - расхода газа при рабочих условиях, при стандартных условиях, м³/час;

• - давления, кПа (кгс/см²);

• - перепада давления, кПа (кгс/м²);

• - температуры, °C;

• - расхода (нарастающего объема) газа от начала контрактных суток, м³.

Комплекс модификации «Суперфлоу-ПЕТ» выпускается в двух исполнениях.

Комплекс модификации «Суперфлоу-ПЕТ» исполнение 1:

• - осуществляет автоматическое непрерывное измерение давления и температуры газа, преобразование импульсного сигнала преобразователя расхода газа и вычисление расхода и объема газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011 или ГОСТ 8.611-2013 на одном или двух измерительных трубопроводах.

Комплекс модификации «Суперфлоу-ПЕТ» исполнение 2:

• - осуществляет автоматическое непрерывное измерение давления, перепада давления, температуры и вычисление расхода и объема газа при стандартных условиях в соответствии с ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 (ИСО 5167-1:2003) на первом измерительном трубопроводе;

• - осуществляет автоматическое непрерывное измерение давления и температуры газа, преобразование импульсного сигнала преобразователя расхода газа и вычисление расхода и объема газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011 или ГОСТ 8.611-2013 на втором измерительном трубопроводе.

Комплекс модификации «Суперфлоу-ПЕТ» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию на бумажном носителе с указанием даты и текущего времени следующих параметров:

расхода газа за интервал, соответствующий виду отчета, приведенного к стандартным условиям, по каждому измерительному трубопроводу;

объема газа, приведенного к стандартным условиям;

индикацию по вызову оператора на экране дисплея терминала следующей информации по каждому измерительному трубопроводу:

• - расхода газа при рабочих условиях, при стандартных условиях м³ /час;

• - давления, кПа (кгс/см²);

• - перепада давления, кПа (кгс/м²) (исполнение 2 измерительный трубопровод 1);

• - температуры, °C;

• - расхода (нарастающего объема) газа от начала контрактных суток, м³.

Общий вид комплексов представлен на рисунке 1.

Рисунок 1 - Общий вид комплексов многониточных измерительных микропроцессорных «Суперфлоу-ПЕ», «Суперфлоу-ПЕТ»

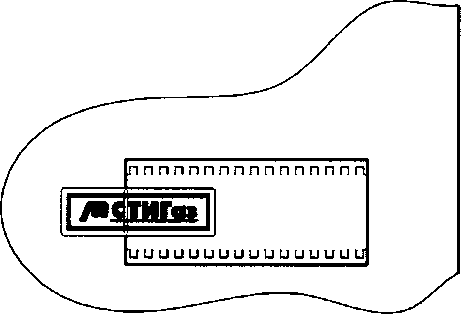

Схема пломбировки для защиты от несанкционированного доступа к элементам конструкции комплексов, обозначение места нанесения наклейки изготовителя представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения наклейки изготовителя

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) вычислителя предназначено для выполнения функций комплексов:

измерение аналоговых и частотных сигналов от внешних преобразователей давления, перепада давления, температуры, расхода;

расчет расхода и объема газа в соответствии с реализованными методами (методиками) и алгоритмами;

формирование периодических архивов;

формирование архивов аварийных ситуаций и вмешательств; выполнение калибровки, градуировки каналов измерения; отображение информации на жидкокристаллическом дисплее; интерфейс пользователя через порты ввода/вывода RS-232 или RS-485;

защиту хранящихся в памяти вычислителя данных от преднамеренных и не преднамеренных изменений.

ПО вычислителя располагается в микросхеме ПЗУ, расположенной на плате вычислителя. Программирование (прошивка) ПЗУ осуществляется специальными средствами на предприятии-изготовителе. После выполнения операции программирования микросхема ПЗУ устанавливается в панель платы вычислителя и пломбируется.

Аппаратная защита ПО (кода программы) от умышленных изменений обеспечивается: применением специальных аппаратных средств программирования (прошивки) ПЗУ; ограничением доступа к ПЗУ путем пломбирования корпуса микросхемы; отсутствием возможности модификации кода программы через другие внешние интерфейсы.

Защита ПО от случайных изменений обеспечивается вычислением и периодической проверкой контрольной суммы области хранения исполняемого кода программы.

Метрологические характеристики комплексов нормированы с учетом влияния программного обеспечения. Вычислитель обеспечивает идентификацию встроенного ПО посредством индикации номера версии.

Идентификационные данные ПО комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Примечание - Определяется по формуле: ___5___, где В.П.П. - верхний предел измерений

преобразователя.

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на фирменную планку комплекса методом лазерной гравировки, устанавливаемую на боковой поверхности вычислителя, и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документам:

ЗИ2.838.009 Д1 «Инструкция. ГСИ. Комплекс многониточный измерительный микропроцессорный «Суперфлоу-IIE». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 09.08.2007 г.;

ЗИ2.838.009 Д2 «Инструкция. ГСИ. Комплекс многониточный измерительный микропроцессорный «Суперфлоу-ПЕТ». Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 09.07.2008 г.

Основные средства поверки:

калибратор давления пневматический Метран-505 Воздух-П (регистрационный номер 42701-09), диапазон давления от 0,005 до 40 кПа, относительная погрешность в диапазоне от 0,4 до 40 кПа не более ±0,03%;

калибратор давления пневматический Метран-504 Воздух-1 (регистрационный номер 31057-09), диапазон давления от 3 до 400 кПа, относительная погрешность не более ±0,02%;

калибратор давления пневматический Метран-504 Воздух-П (регистрационный номер 31057-09), диапазон давления от 40 до 1000 кПа, относительная погрешность не более ±0,02%;

манометр грузопоршневой МП-100 (регистрационный номер 52189-16), диапазон давления от 0,02 до 10 МПа, относительная погрешность не более ±0,05%;

калибратор МС-6 (регистрационный номер 52489-13), погрешность измерения барометрического давления не более ±50 Па, диапазон измерения давления с различными сменными модулями от 0 до 100 МПа, погрешность не более (изм. значение ± ВПИ) от 0,015% + 0,007%, диапазон задания частоты импульсов от 0,0005 Гц до 50 кГц;

барометр БРС-1М-1 (регистрационный номер 16006-97), абсолютная погрешность не более ±33 Па;

имитаторы термопреобразователей сопротивления МК 3002-1-100, МК 3002-2-100 (регистрационный номер 18854-99), допускаемое отклонение ±0,02°С;

магазин сопротивлений Р4831 (регистрационный номер 48930-12), класс точности 0,02/(2-КГ⁶);

калибратор МСХ (регистрационный номер 18088-99), диапазон задания частоты импульсов от 0,01 Гц до 10 кГц;

измеритель влажности и температуры ИВТМ-7М (регистрационный номер 15500-12), погрешность измерения температуры ±0,2°С, погрешность измерения влажности ±2,0%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт комплекса и на боковую внутреннюю поверхность корпуса вычислителя.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к комплексам многониточным измерительным микропроцессорным «Суперфлоу-ПЕ», «Суперфлоу-ПЕТ» ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ 8.586.(1-5)-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ТУ 4318-029-001237702-98 Многониточный измерительный микропроцессорный комплекс «Суперфлоу-ПЕ». Технические условия

ТУ 4318-022-001237702-99 Многониточный измерительный микропроцессорный комплекс «Суперфлоу-ПЕТ». Технические условия

Изготовитель

Общество с ограниченной ответственностью «СовТИГаз» (ООО «СовТИГаз»)

ИНН 7724375247

Адрес: 117405, г. Москва, ул. Кирпичные Выемки, д. 3

Тел./факс: +7(495)381-25-10 / +7(495)389-23-44

E-mail: info@sovtigaz.ru

Испытательный центр

Государственный центр испытаний средств измерений ФГУ «Ростест-Москва»

Адрес: 117418, г. Москва, ул. Нахимовский проспект, д. 31

Тел.:+7(495)544-00-00

E-mail: spravka@rostest.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
