№1482 от 05.07.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28490
О внесении изменений в описание типа на установки спектрометрические МКС-01А "МУЛЬТИРАД"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 июля 2017 г.
1482
Москва
О внесении изменений в описание типа на установки спектрометрические МКС-01А «МУЛЬТИРАД»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «НТЦ Амплитуда» от 16 мая 2017 г. № НТ-824-17 приказываю:
-
1. Внести изменения в описание типа на установки спектрометрические МКС-01А «МУЛЬТИРАД», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32716-06, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
А.П. Шалаев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ Э!1
Сертификат: 00E1036ESFD611E780D5E0071BB8A26129 Кому выдан; Шалаев Антон Павлович
Действителен: с 04.07.2017 до 04.07.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» июля 2017 г. № 1482
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки спектрометрические МКС-01 А «МУЛЬТИРАД»
Назначение средства измеренийУстановки спектрометрические МКС-01 А «МУЛЬТИРАД» (далее - «МУЛЬТИРАД») предназначены для измерений в специально приготовленных счетных образцах из проб различных объектов:
-
- активности альфа-, бета- и гамма-излучающих нуклидов;
-
- удельной активности альфа-излучающих нуклидов;
-
- мощности амбиентного эквивалента дозы источников фотонного излучения.
Принцип действия «МУЛЬТИРАД» основан на преобразовании энергии ионизирующих излучений в электрические импульсы, которые с помощью аналого-цифрового преобразователя (АЦП) преобразуются в цифровой сигнал. Цифровой сигнал в дальнейшем обрабатывается посредством программного обеспечения (далее - ПО) «Прогресс-5», установленном на персональном компьютере (далее - ПК).
В состав «МУЛЬТИРАД» входят:
-
- альфа-радиометрический тракт «МУЛЬТИРАД-альфа», включающий в себя две модификации:
«МУЛЬТИРАД-АС» (далее - «МУЛЬТИРАД-АС») для измерения активности альфа-излучающих радионуклидов в «тонких» счетных образцах спектрометрическим методом;
«МУЛЬТИРАД-АР» (далее - «МУЛЬТИРАД-АР») для измерения активности альфа-излучающих радионуклидов в «тонких» и «толстых» счетных образцах радиометрическим методом;
-
- бета-спектрометрический тракт «МУЛЬТИРАД-бета» (далее - «МУЛЬТИРАД-бета») для измерения активности бета-излучающих радионуклидов в счетных образцах спектрометрическим методом;
-
- гамма-спектрометрический тракт «МУЛЬТИРАД-гамма» (далее - «МУЛЬТИРАД-гамма») для измерения активности гамма-излучающих радионуклидов счетных образцах спектрометрическим методом;
-
- ПК с операционной системой Windows 7, Windows 8 и выше, поддерживающий USB -порты по числу измерительных трактов и 1 дополнительно для принтера, 1 сот - порт при работе с GPS-приёмником, принтер, клавиатура, манипулятор, мышь, коврик для мыши;
-
- GPS-приёмник, поддерживающий возможность подключения к ПК через сот - порт и внесенный в Госреестр СИ (любая модель);
-
- комплект соединительных кабелей;
-
- пакет программ «Прогресс-5» на CD или на жестком диске ПК.
В состав измерительных трактов входят сцинтилляционные блоки детектирования, (кроме «МУЛЬТИРАД-АС» - блок детектирования с полупроводниковым детектором) свинцовые защиты, контрольные (калибровочные) радионуклидные источники, измерительные сосуды и кюветы, вспомогательное оборудование.
«МУЛЬТИРАД-гамма» может быть подключен к GPS-приемнику для поиска и сравнения источников фотонного излучения с возможностью картирования точек измерения.
Все технические средства, входящие в состав «МУЛЬТИРАД», опломбированы от несанкционированного доступа в соответствии с конструкторской документацией АЖНС.412152.001.
Общий вид установок спектрометрических МКС-01 А «МУЛЬТИРАД» и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

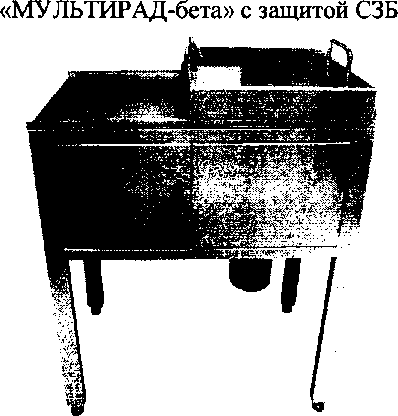

«МУЛЬТИРАД-бета» с защитой СЗБ-1
«МУЛЬТИРАД-гамма» с защитой СЗГ-1 «МУЛЬТИРАД-гамма» с защитой СЗГ-2
-

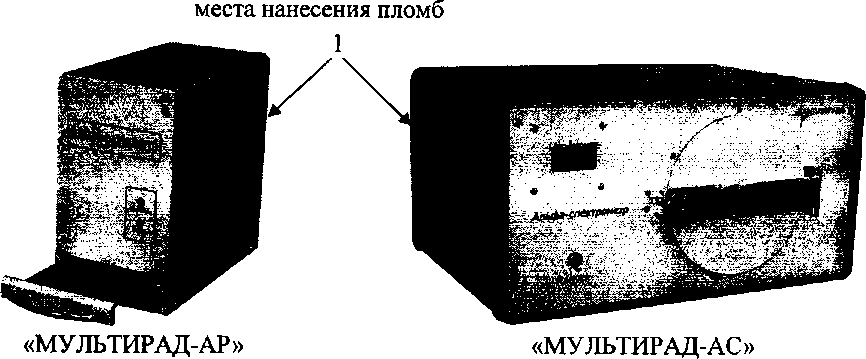

1 - пломба на границе крышки и корпуса «МУЛЬТИРАД-АР» и «МУЛЬТИРАД-АС»;
-

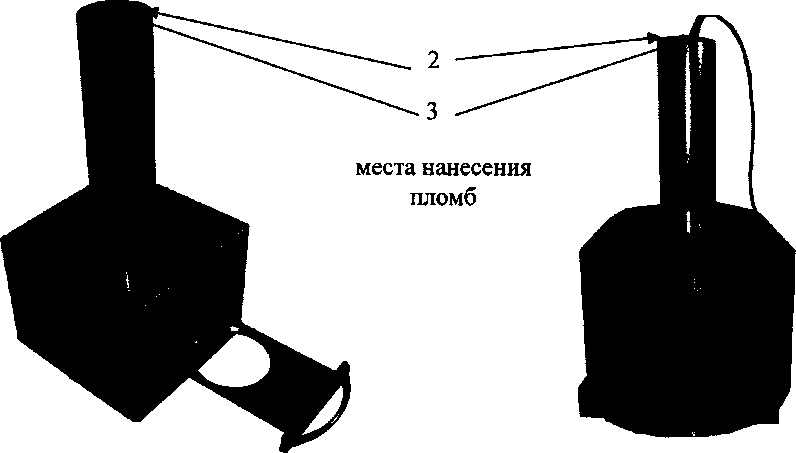

2 - пломба на границе крышки и корпуса блока детектирования;
-
3 - пломба, закрывающая отверстия для настройки на блоке детектирования;
У «МУЛЬТИРАД-гамма» блок детектирования (и пломбы на нем) находится внутри защиты.

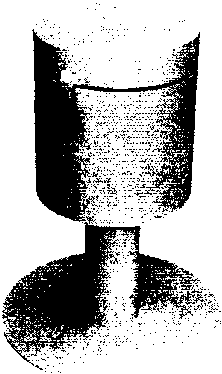

Рисунок 1 - Общий вид установок спектрометрических МКС-01 А «МУЛЬТИРАД» и схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечения (ПО) позволяет провести обсчет и сравнение результатов измерений со значениями нормативов из действующей нормативно-методической документации, а также вести всю необходимую документацию (журналы, протоколы) в электронном виде с возможностью вывода на печать любого документа по усмотрению пользователя. ПО поддерживает возможность получения данных от GPS-приемника и наносить результаты замеров на электронную карту местности.
Программное обеспечение позволяет последовательно выполнять следующие операции:
-
- энергетическая калибровка;
-
- измерение фона;
-
- измерение пробы;
-
- вывод отчета.
Структура ПО выражена в системе меню, выполняющих различные функции:
-
- выбор измерительного тракта, на котором оператор собирается работать в данный момент;
-
- выполнение стандартных задач: энергетическая калибровка, измерение фона, измерение пробы;
-
- запуск набора спектра измеряемого счетного образца, остановка, очистка спектра;
-
- выполнение операций со спектром (сохранение в виде записи в рабочем журнале или в виде файла на диске, обработка спектра);
-
- отображение записи рабочего журнала с результатами измерений и вывод их в виде отчета;
-
- настройка режимов отображения, сохранения спектра и других опций программы.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения в соответствии с таблицей 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Прогресс-5» |
|
Номер версии (идентификационный номер) ПО |
V. 13Х |
|
Цифровой идентификатор ПО |
- |
|
* X - метрологически незначимая часть | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон энергии регистрируемого излучения, кэВ:
|
от 2000 до 10000 от 4000 до 9500 от 65 до 3000 от 40 до 3000 |
продолжение таблицы 2
|
1 |
2 |
|
Диапазон измерений активности (удельной активности) | |
|
- альфа-радиометрический тракт «МУЛЬТИРАД-альфа» «МУЛЬТИРАД-АР», блок детектирования БДКА-70-01А «тонкий» счетный образец, Бк «толстый» счетный образец, Бк/кг |
от 910'3 до 1 • 107 от 1,82 до 5,0-107 |
|
«МУЛЬТИРАД-АС», блок детектирования БДИА-ППД-01А «тонкий» счетный образец, Бк |
от 1 • 10'2 до 5 ■ 105 |
счетный образец массой 10 г с активностью до 50 Бк, содержащий 90Sr, в стандартной кювете блок детектирования БДИБ-70-01А
счетный образец массой 1 кг, содержащий радионуклиды 137Cs 226Ra 232Th 40К блок детектирования БДИГ-150-01А счетный образец массой 1 кг, содержащий радионуклиды *’7Cs 226Ra 232Th 40К |
от 0,5 до 1,0-106 от 0,1 до 1,0-106 от 5 до 5 104 от 1 до 5 ■ 104 от 3 до 5107 от 8 до 5107 от 8 до 5107 от 40 до 5107 от 1 до 5 • 107 от 5 до 5 107 от 5 до 5107 от 20 до5107 |
|
Диапазон измерений мощности амбиентного эквивалента дозы фотонного излучения Н*(10), мкЗв/ч точечный источник ионизирующего фотонного излучения - гамма-спектрометрический тракт «МУЛЬТИРАД-гамма» блок детектирования БДКС-63-01 А |
от 0,03 до 60,00 |
|
Пределы допускаемой основной относительной погрешности измерений активности/удельной активности радионуклидов в исследуемых пробах, % |
±10 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД, %
|
±25 ±(25%-0,167-Н*(10)), где Н (10) - измеренное значение МАЭД в мкЗв/ч. |
Окончание таблицы 2
|
1 |
2 |
|
Пределы допускаемой дополнительной погрешности измерений относительно показаний в нормальных условиях при изменении температуры на каждые 10 °C, % |
±1 |
|
Пределы допускаемой дополнительной погрешности измерений при воздействии внешнего фонового гамма-излучения с энергией фотонов 662 кэВ, создающего мощность экспозиционной дозы 50 мкРч*1, % |
±15 |
|
Пределы допускаемой дополнительной погрешности измерений при воздействии постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью 400 А/м |
±2 |
|
Максимальное значение входной загрузки статистически распределенных импульсов, имп/с, не менее
|
5-104 1-Ю4 |
|
Нормальные условия измерений:
|
от+15 до +25 от 30 до 80 от 86,0 до 106,7 |
|
Примечания
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Параметры электрического питания
Питание измерительного тракта от источника постоянного тока, В |
220;44 50+0,5 JU-05 г-0,75 3+0,5 |
|
Потребляемая мощность, В А, не более
|
400 0,5 |
Окончание таблицы 3
|
1 |
2 |
|
Габаритные размеры, мм, не более
«МУЛЬТИРАД-АР» с блоком детектирования БДКА-70-01А (длинахширинахвысота) «МУЛЬТИРАД-АС» с блоком детектирования БДИА-ППД-01А (длинахширинахвысота)
блок детектирования БДИБ-70-01А (диаметр хдлина) блок детектирования БДИБ-150-01А (диаметр хдлина) защита свинцовая СЗБ-1 (длинахширинахвысота) защита свинцовая СЗБ-З (диаметрхвысота)
блок детектирования БДКС-63-01 А (диаметрхдлина) блок детектирования БДИГ-150-01А (диаметрхдлина) защита свинцовая СЗГ-1 (диаметрхвысота) защита свинцовая СЗГ-2 (длинахширинахвысота) |
120x210x210 370x300x190 92x310 185x310 185x185x155 275x225 88x370 190x385 30x65 57x35x75 |
|
Масса, кг, не более
«МУЛЬТИРАД-АР» с блоком детектирования БДКА-70-01А «МУЛЬТИРАД-АС»с блоком детектирования БДИА-ППД-01А
блок детектирования БДИБ-70-01 А (с защитой) блок детектирования БДИБ-150-01А (с защитой)
блок детектирования БДКС-63-01А блок детектирования БДИГ-150-01А защита свинцовая СЗГ-1 защита свинцовая СЗГ-2 |
3,4 11 50 100 2,1 12,5 180 180 |
|
Рабочие условия эксплуатации:
Акт-1 (мкРч'1)
|
от +10 до +40 до 75 от 66,0 до 106,7 1,8'10'12 (25) 40 |
|
«МУЛЬТИРАД» в процессе эксплуатации не должен подвергаться ударным вибрациям при измерениях со строго определенной геометрией, указанной в Свидетельстве о поверке | |
|
В процессе эксплуатации «МУЛЬТИРАД-гамма» с блоком детектирования БДКС-63-01 А при измерении МЭАД устойчив к ударным воздействиям с длительностью ударного импульса в пределах (6 - 50) мс с частотой - (4 - 180) ударов в минуту. Общее число ударов 1000+10, максимальное ускорение удара - 49,0 м/с2 Примечание - При измерении МЭАД допускается воздействие синусоидальных вибраций и ударных воздействий. | |
наносится на системный блок ПК и каждый блок детектирования «МУЛЬТИРАД» на специальных табличках, фотоспособом; на титульные листы руководств по эксплуатации АЖНС.412152.001-01РЭ, АЖНС.412152.001-02РЭ, АЖНС.412152.001-03РЭ, АЖНС.412152.001-04РЭ и паспортов АЖНС.412131.001-01ПС, АЖНС.412131.001-02ПС, АЖНС.412131.001-ОЗПС, АЖНС.412152.001-04ПС-типографским способом.
Комплектность средства измеренийТаблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
|
Альфа-радиометрический тракт «МУЛЬТИРАД-альфа» «МУЛЬТИРАД-АР»: - БДКА-70-01А сцинтилляционный блок на основе ZnS диаметром 70 мм со встроенной защитой; |
АЖНС.412131.001-03 |
1 | |
|
1 | ||
|
радионуклидных источников альфа-излучения; |
1 | ||
|
10 | ||
|
образцов; |
1 | ||
|
АЖНС.412131.001-04 |
1 | |
|
и автоматизированной вакуумной системой; |
1 | ||
|
- вакуумный насос; |
1 | ||
|
- кабель питания; |
1 | ||
|
- кабель связи с ПК; |
1 | ||
|
- вакуумный шланг; |
1 | ||
|
- комплект медных дисков; |
1 | ||
|
- калибровочный источник альфа-излучения Бета-спектрометрический тракт «МУЛЬТИРАД-бета»: |
АЖНС.412131.001-01 |
1 | |
|
- БДИБ-70-01А - блок детектирования сцинтилляционный, |
1) | ||
|
2) | ||
|
ляционный, |
1) | ||
|
- свинцовая защита СЗБ-З, |
2) | ||
|
- комплект контрольных (калибровочных) радионуклидных источников 90Sr, |
1 | ||
|
- устройство для подготовки проб и подачи | |||
|
образца, |
1 | ||
|
- измерительная кювета, |
5 | ||
|
- методика измерения |
1 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
|
Гамма-спектрометрический тракт «МУЛЬТИРАД-гамма»:
|
АЖНС.412131.001-02 |
1) | |
|
ми (диаметрхвысота) (150x150) мм; |
1) | ||
|
- защита свинцовая толщиной 50 мм СЗГ-1, |
2) | ||
|
- защита свинцовая толщиной 50 мм СЗГ-2, |
2) 4) | ||
|
- комплект контрольных (калибровочных) радионуклидных источников - 07Cs, 22Na, 40К, |
1 | ||
|
5 | ||
|
- комплект оборудования для комплексных измерений радона, |
5 |
2) | |
|
- образцовая объемная мера активности, |
1 | ||
|
- методика измерения |
1 | ||
|
ПК не менее 6 USB-портов с принтером |
2) | ||
|
Сетевой фильтр-стабилизатор напряжения |
2) | ||
|
GPS-приемник, поддерживающий возможность подключения к ПК через com-порт и внесенный в Госреестр СИ (любая модель) |
2) | ||
|
Комплект соединительных кабелей |
1 | ||
|
Пакет программ «Прогресс» на жестком диске ПК |
2) | ||
|
Пакет программ «Прогресс» на CD |
1 | ||
|
Программное обеспечение спектрометрических и радиометрических измерительных комплексов ПРОГРЕСС-5. Руководство оператора |
1 | ||
|
Транспортная упаковка «МУЛЬТИРАД» |
АЖНС.412131.001ПЕ |
1 | |
|
Руководство по эксплуатации «МУЛЬТИРАД-АР» |
АЖНС.412131.001-03 РЭ |
1 |
3) |
|
Руководство по эксплуатации «МУЛЬТИРАД-АС» |
АЖНС.412131.001-04 РЭ |
1 |
3) |
|
Руководство по эксплуатации «МУЛЬТИРАД-бета» |
АЖНС.412131.001-01 РЭ |
1 |
3) |
|
Руководство по эксплуатации «МУЛЬТИРАД-гамма» |
АЖНС.412131.001-02 РЭ |
1 |
3) |
|
Паспорт «МУЛЬТИРАД-АР» |
АЖНС.412131.001-03 ПС |
1 |
3) |
|
Паспорт «МУЛЬТИРАД-АС» |
АЖНС.412131.001-04 ПС |
1 |
3) |
|
Паспорт «МУЛЬТИРАД-бета» |
АЖНС.412131.001-01 ПС |
1 |
3) |
|
Паспорт «МУЛЬТИРАД-гамма» |
АЖНС.412131.001-02 ПС |
1 |
3) |
Окончание таблицы 4
|
1 |
2 |
3 |
4 |
|
Паспорта на контрольные (калибровочные) источники | |||
|
Свидетельство о первичной поверке «МУЛЬТИРАД-АР» |
1 |
3) | |
|
Свидетельство о первичной поверке «МУЛЬТИРАД-АС» |
1 |
3) | |
|
Свидетельство о первичной поверке «МУЛЬТИРАД-бета» |
1 |
3) | |
|
Свидетельство о первичной поверке «МУЛЬТИРАД-гамма» |
1 |
3) | |
|
«МУЛЬТИРАД-АР». Комплект ЗИП |
2) | ||
|
«МУЛЬТИРАД-АС». Комплект ЗИП |
2) | ||
|
«МУЛЬТИРАД-бета». Комплект ЗИП |
2) | ||
|
«МУЛЬТИРАД-гамма». Комплект ЗИП |
2) | ||
| |||
осуществляется в соответствии с разделами 4 «Методика поверки» руководств по эксплуатации АЖНС.412131.001-01 РЭ, АЖНС.412131.001-02 РЭ и АЖНС.412131.001-03 РЭ, согласованными ФГУП «ВНИИФТРИ» 17 апреля 2006 г.
Основные средства поверки:
Рабочий эталон 2-го разряда - Установка поверочная дозиметрическая с источником 137Cs, удовлетворяющая требованиям МИ 2050-90. Погрешность аттестации установки поверочной дозиметрической должна быть не более 5 % при доверительной вероятности 0,95;
Рабочий эталон 3-го разряда - Дозиметр с диапазоном измерений мощности экспозиционной дозы от 0 до 3000 мкР/час с доверительными границами относительной погрешности 5о=10 % при доверительной вероятности 0,95 по МИ 1788-87.
Рабочий эталон 2-го разряда по ГОСТ 8.033-96 - Комплект радионуклидных источников альфа-излучения с доверительной относительной погрешностью 5о=6 % при доверительной вероятности 0,95;
Рабочий эталон 2-го разряда по ГОСТ 8.033-96 - Комплект радионуклидных источников бета-излучения с доверительной относительной погрешностью 6о=6 % при доверительной вероятности 0,95;
Рабочий эталон 2-го разряда по ГОСТ 8.033-96 - Комплект радионуклидных источников гамма-излучения с доверительной относительной погрешностью 5о=6 %, при доверительной вероятности 0,95);
Фантом водный кубической формы, размерами 30*30x30 или из тканеэквивалентного материала по МИ 1788-87.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
-
- Методика измерения суммарной альфа-активности с использованием сцинтилляционного альфа-радиометра с программным обеспечением «ПРОГРЕСС», Свидетельство об аттестации № 40090.5И665 от 28.07.2005;
-
- Сцинтилляционный бета-спектрометр с программным обеспечением «ПРОГРЕСС». Методика измерения активности радионуклидов, Свидетельство об аттестации № 40152.4Д362/01.00294-2010 от 30.05.2014; номер в реестре ФР.1.40.2014.18552;
-
- Методика измерения активности радионуклидов с использованием сцинтилляционного гамма-спектрометра с программным обеспечением «Прогресс», Свидетельство об аттестации № 40151.16397/RA.RU.311243-2015 от 05.09.2016; номер в реестре ФР.1.40.2017.25774.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров.
ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спектрометрические. Общие технические условия.
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
ТУ 4362-006-18615825-2006 Установка спектрометрическая МКС-01 А «МУЛЬТИРАД». Технические условия.
ИзготовительОбщество с Ограниченной Ответственностью «НТЦ Амплитуда» (ООО «НГЦ Амплитуда»)
ИНН 7735092057
Адрес: 124460, г. Москва, Зеленоград, просп. Генерала Алексеева, д. 15
Почтовый адрес: 124460, г. Москва, а/я 120
Тел.: 8 495 777 13 59, факс: 8 495 777 13 58
info@amplituda.ru, www.amplituda.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ «ФГУП «ВНИИФТРИ»)
Юридический адрес и почтовый адрес: пгт Менделеево, Солнечногорский р-н, Московская область, 141570
Тел./факс (495) 744-81-71
http: www.vniiftri.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.
В части вносимых изменений:
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»
(ФБУ «ЦСМ Московской области» Центральное отделение)
Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево.
тел. 8 (495) 994-22-10, факс 8 (495) 994-22-11
E-mail: info@mencsm.ru, http://www.mencsm.ru
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
