МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

28 декабря 2023 г.                                                                           2821

Москва

Об утверждении государственной поверочной схемы для координатно-временных средств измерений

В соответствии с пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2023 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2022 г. № 3299 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 26 апреля 2023 г. № 915, от 25 августа 2023 г. № 1739, от 26 сентября 2023 г. № 1957), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую государственную поверочную схему для координатно-временных средств измерений (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы длины (ГЭТ 199-2018), Государственного первичного специального эталона координат местоположения (ГЭТ 218-2022), прослеживаемых к ним эталонов и координатно-временных средств измерений и вводится в действие с 1 апреля 2024 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для координатно-временных средств измерений, утвержденной приказом Федерального агентства по техническому

регулированию и метрологии от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений» (далее - Приказ № 2831), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 2831, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 2831, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 2831 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3.  Федеральному государственному унитарному предприятию «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» направить сведения о ГПС в федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5.  Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений» с 1 апреля 2024 г.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

  Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «28» декабря 2023 г. № 2821

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ КООРДИНАТНО-ВРЕМЕННЫХ СРЕДСТВ ИЗМЕРЕНИЙ

1. Обозначения и сокращения

• 2.1. ГПС для координатно-временных СИ устанавливает порядок передачи единиц длины, координат, приращений координат, беззапросной дальности, астрономического азимута, времени от государственных первичных специальных эталонов рабочим эталонам, СИ с указанием показателей точности эталонов, СИ и методов передачи единиц.

• 2.2. Допускается проводить передачу единиц длины, координат, приращений координат, беззапросной дальности, астрономического азимута, времени рабочим эталонам и СИ с помощью эталонов более высокой точности или государственного первичного эталона настоящей ГПС при соблюдении соотношений: пределы погрешности применяемого эталона не должны превышать 1/2 пределов погрешности поверяемого/аттестуемого эталона, средства измерений.

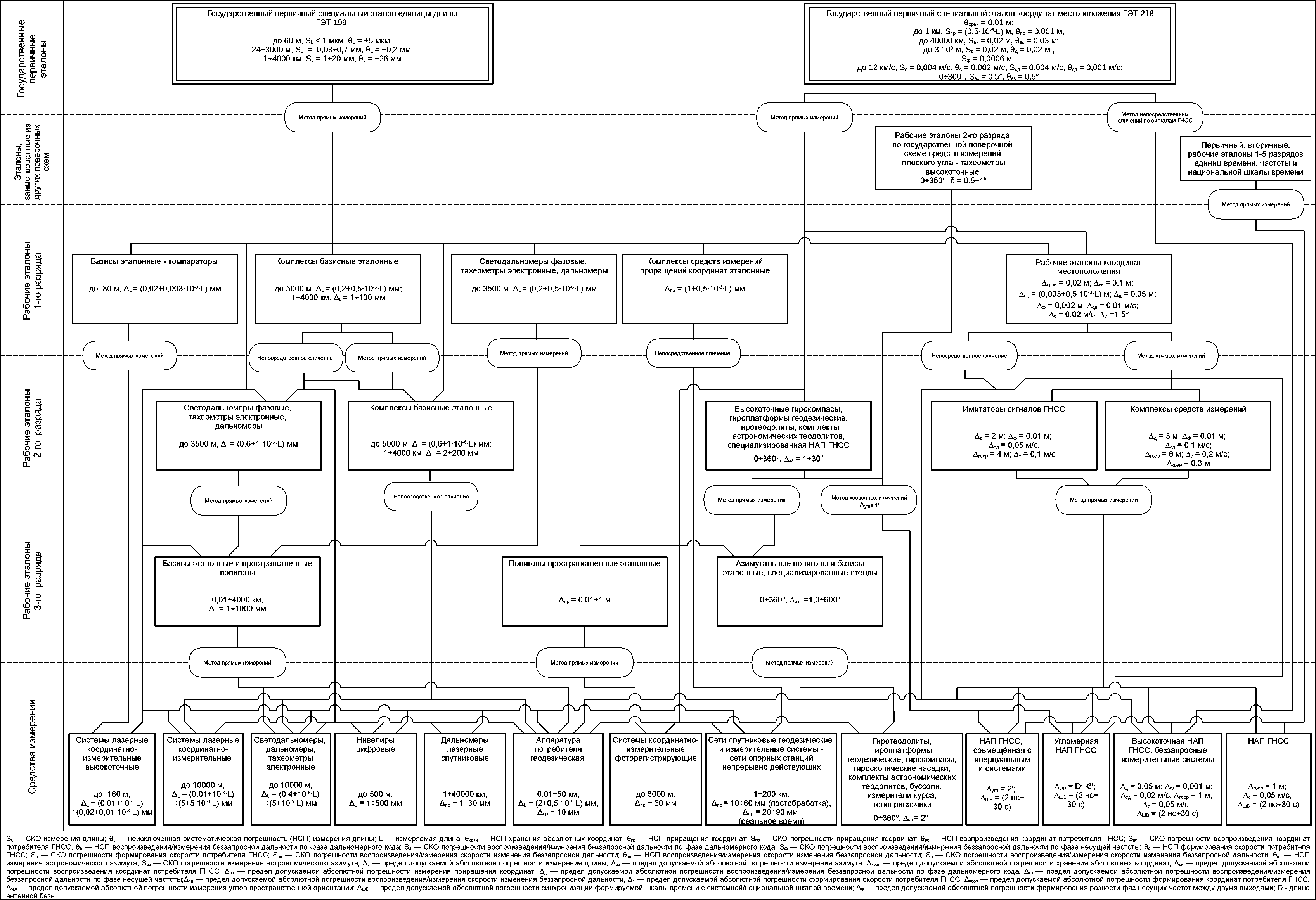

• 2.3. Графическая часть ГПС для координатно-временных СИ представлена в приложении А.

• 3.1. ГПСЭД предназначен для воспроизведения, хранения и передачи единицы длины рабочим эталонам и координатно-временным СИ в диапазоне до 4000 км.

• 3.2. В основу измерений длины должна быть положена единица, воспроизводимая ГПСЭД.

• 3.3. ГПСЭД состоит из комплекса следующих средств:

эталонный измерительный комплекс длины в диапазоне до 60 м на основе фемтосекундного лазера и измерительного базиса;

эталонный измерительный комплекс длины в диапазоне до 60 м на основе гелийнеонового лазера;

интерферометр лазерный транспортируемый;

лазерный эталон сравнения и эталонные базисы в диапазоне от 24 до 3000 м;

эталон сравнения на основе приёмников ГНСС и опорных базисных пунктов в диапазоне от 1 до 4000 км.

• 3.4. Диапазон значений длины, воспроизводимый ГПСЭД, составляет до 4000 км.

• 3.5. ГПСЭД воспроизводит и хранит единицу длины со следующими показателями точности:

  • 3.5.1. ГПСЭД обеспечивает воспроизведение единицы длины в диапазоне до 60 м со средним квадратическим отклонением результата измерений SL, не превышающим 1 мкм при 25 независимых наблюдениях. Неисключенная систематическая погрешность 0l не превышает ±5 мкм.

Стандартная неопределённость измерений:

оценённая по типу А 1 мкм;

оценённая по типу В 2 мкм.

Суммарная стандартная неопределённость измерений 2,2 мкм.

Расширенная неопределённость измерений 4,4 мкм при коэффициенте охвата k=2.

• 3.5.2. ГПСЭД обеспечивает воспроизведение единицы длины в диапазоне от 24 до 3000 м со средним квадратическим отклонением результата измерений SL, не превышающим (0,03-0,7) мм при 50 независимых наблюдениях. Неисключенная систематическая погрешность 0l не превышает ±0,2 мм.

Стандартная неопределённость измерений:

оценённая по типу А (0,03-0,7) мм;

оценённая по типу В 0,1 мм.

Суммарная стандартная неопределённость измерений (0,1-0,7) мм.

Расширенная неопределённость измерений (0,2-1,4) мм при коэффициенте охвата k=2.

• 3.5.3. ГПСЭД обеспечивает воспроизведение единицы длины в диапазоне от 1 до 4000 км со средним квадратическим отклонением результата измерений SL, не превышающим (1-20) мм при 30 независимых наблюдениях. Неисключенная систематическая погрешность 0l не превышает ±26 мм.

Стандартная неопределённость измерений:

оценённая по типу А (1-20) мм;

оценённая по типу В 11 мм.

Суммарная стандартная неопределённость измерений 23 мм.

Расширенная неопределённость измерений 46 мм при коэффициенте охвата k=2.

• 3.6. Для обеспечения воспроизведения единицы длины с указанной точностью должны соблюдаться правила содержания и применения ГПСЭД, утверждённые в установленном порядке.

• 3.7. ГПСЭД применяют для передачи размера единицы длины разрядным рабочим эталонам и СИ методом прямых измерений.

• 3.8. Для передачи единицы длины рабочим эталонам 1-го разряда базисам эталонным -компараторам до 80 м может применяться также Государственный первичный эталон единицы длины - метра ГЭТ 2 методом прямых измерений.

• 4.1. ГПСЭК предназначен для воспроизведения координат потребителя в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, беззапросной дальности по фазе дальномерного кода и по фазе несущей частоты, скорости беззапросной дальности, измерения приращения координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF и измерения астрономического азимута с целью обеспечения единства измерений в стране.

• 4.2. В основу измерений координат местоположения должны быть положены координаты потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, воспроизводимые ГПСЭК.

В основу измерений беззапросной дальности по фазе дальномерного кода и по фазе несущей частоты, скорости беззапросной дальности должны быть положены единицы, воспроизводимые ГПСЭК.

• 4.3. ГПСЭК состоит из комплексов следующих средств:

гравиметр абсолютный баллистический;

имитатор сигналов ГНСС прецизионный;

комплекс эталонный средств хранения шкалы времени;

НАП прецизионного класса;

осциллограф высокоточный цифровой запоминающий;

светодальномер фазовый высокоточный - тахеометр электронный;

сеть стационарных геодезических пунктов;

специальное программно-математическое обеспечение;

автоматическая система астрономического азимутального ориентирования;

комплект оптического хранителя азимутальных направлений;

переносчик астрономического азимута;

система внутренних и наружных геодезических пунктов;

автоматизированное рабочее место обработки измерительной информации;

комплекс средств передачи и сравнения шкал времени;

комплект средств измерений навигационно-геодезических и астрономических параметров.

• 4.4. Диапазон значений координат потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, воспроизводимый ГПСЭК, составляет до 40000 км от поверхности геоида. Диапазон значений измерения приращения координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF составляет до 1 км. Диапазон значений беззапросной дальности по фазе дальномерного кода, воспроизводимый ГПСЭК, составляет до 340⁸ м (эквивалент 1 с). Диапазон значений формирования скорости потребителя ГНСС, воспроизводимый ГПСЭК, составляет до 12 км/с. Диапазон значений измерение астрономического азимута составляет от 0 до 360°.

• 4.5. ГПСЭК воспроизводит координаты потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, измеряет приращения координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, воспроизводит/измеряет беззапросную дальность по фазе дальномерного кода и по фазе несущей частоты, обеспечивает формирование скорости потребителя ГНСС, воспроизводит скорость изменения беззапросной дальности, измеряет астрономический азимут со следующими показателями точности:

  • 4.5.1. Неисключенная систематическая погрешность хранения абсолютных координат ©хран не превышает 0,01 м. Стандартная неопределённость измерений по типу В 0,004 м.

  • 4.5.2. ГПСЭК обеспечивает измерение приращений координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF со средним квадратическим отклонением Бпр результата измерений, не превышающим (0,5-10"⁶-L) м, где L - приращение координат в м, при 25 независимых измерениях. Неисключенная систематическая погрешность ©пр не превышает 0,001 м.

Стандартная неопределённость измерений:

оценённая по типу А 0,0005 м;

оценённая по типу В 0,0004 м.

Суммарная стандартная неопределённость измерений 0,0006 м.

Расширенная неопределённость измерений 0,0012 м при коэффициенте охвата k = 2.

• 4.5.3. ГПСЭК обеспечивает воспроизведение координат потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF со средним квадратическим отклонением результата измерений Sвк, не превышающим 0,02 м при 25 независимых наблюдениях. Неисключенная систематическая погрешность ©вк не превышает 0,03 м.

Стандартная неопределённость измерений:

оценённая по типу А 0,02 м;

оценённая по типу В 0,012 м.

Суммарная стандартная неопределённость измерений 0,023 м.

Расширенная неопределённость измерений 0,046 м при коэффициенте охвата k=2.

• 4.5.4. ГПСЭК обеспечивает воспроизведение беззапросной дальности по фазе дальномерного кода со средним квадратическим отклонением результата измерений Бд, не превышающим 0,02 м при 25 независимых наблюдениях. Неисключенная систематическая погрешность ©д не превышает 0,02 м.

Стандартная неопределённость измерений:

оценённая по типу А 0,02 м;

оценённая по типу В 0,008 м.

Суммарная стандартная неопределённость измерений 0,022 м.

Расширенная неопределённость измерений 0,044 м при коэффициенте охвата k=2.

• 4.5.5. ГПСЭК обеспечивает воспроизведение беззапросной дальности по фазе несущей частоты со средним квадратическим отклонением результата измерений 8ф, не превышающим 0,0006 м при 25 независимых наблюдениях.

• 4.5.6. ГПСЭК обеспечивает формирование скорости потребителя ГНСС со средним квадратическим отклонением результата измерений Se, не превышающим 0,004 м/с при 25 независимых наблюдениях. Неисключенная систематическая погрешность 0с не превышает 0,002 м/с.

Стандартная неопределённость измерений:

оценённая по типу А 0,004 м/с;

оценённая по типу В 0,008 м/с.

Суммарная стандартная неопределённость измерений 0,009 м/с.

Расширенная неопределённость измерений 0,018 м/с при коэффициенте охвата k=2.

• 4.5.7. ГПСЭК обеспечивает воспроизведение скорости изменения беззапросной дальности со средним квадратическим отклонением результата измерений Seд, не превышающим 0,004 м/с при 25 независимых наблюдениях. Неисключенная систематическая погрешность 0сд не превышает 0,001 м/с.

Стандартная неопределённость измерений:

оценённая по типу А 0,004 м/с;

оценённая по типу В 0,0004 м/с.

Суммарная стандартная неопределённость измерений 0,004 м/с.

Расширенная неопределённость измерений 0,008 м/с при коэффициенте охвата k=2.

• 4.5.8. ГПСЭК обеспечивает измерение астрономического азимута со средним квадратическим отклонением результата измерений Sаз, не превышающим 0,5" при 25 независимых наблюдениях. Неисключенная систематическая погрешность 0аз не превышает 0,5".

Стандартная неопределённость измерений:

оценённая по типу А 0,5";

оценённая по типу В 0,21".

Суммарная стандартная неопределённость измерений 0,54".

Расширенная неопределённость измерений 1,08" при коэффициенте охвата k=2.

4.6. Для обеспечения воспроизведения координат потребителя в системах координат WGS-84, ПЗ-90.11, ГСК-2011, ITRF, беззапросной дальности по фазе дальномерного кода и по фазе несущей частоты, скорости беззапросной дальности с указанной точностью должны соблюдаться правила содержания и применения эталона, утверждённые в установленном порядке.

• 4.7. ГПСЭК применяют для передачи разрядным рабочим эталонам и СИ:

координат местоположения потребителя ГНСС, беззапросной дальности по фазе дальномерного кода и по фазе несущей частоты, скорости изменения беззапросной дальности, скорости потребителя ГНСС, углов пространственной ориентации, астрономического азимута методом прямых измерений;

беззапросной дальности по фазе дальномерного кода и по фазе несущей, скорости изменения беззапросной дальности, скорости потребителя ГНСС, координат местоположения потребителя ГНСС методом непосредственного сличения по сигналам ГНСС.

• 5.1. В качестве эталонов, заимствованных из других поверочных схем, применяют: первичный, вторичные, рабочие эталоны единиц времени, частоты и национальной шкалы времени в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 (разряд эталона подбирается исходя из условий соблюдения соотношения пределов погрешности применяемого эталона и поверяемого эталона, СИ, не превышающего 1/3, а в обоснованных случаях - 1/2);

рабочие эталоны единицы плоского угла 2-го разряда - тахеометры высокоточные — в диапазоне от 0 до 360° в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2018 г. № 2482.

• 5.2. Эталоны, заимствованные из других поверочных схем, применяют для передачи единицы времени, частоты и национальной шкалы времени к СИ методом прямых измерений, для передачи единицы плоского угла к рабочим эталонам методом прямых измерений и к СИ методом косвенных измерений.

• 6.1. Рабочие эталоны 1-го разряда

  • 6.1.1. В качестве рабочих эталонов 1-го разряда применяют:

    • 6.1.1.1. Базисы эталонные - компараторы в диапазоне до 80 м состоят из линейного базиса или оптического компаратора и тахеометра электронного или абсолютного дальномера на основе интерферометра. Базис (оптический компаратор) должен обеспечивать сохранение взаимного положения пунктов со стабильностью, необходимой при передаче единицы величины средствам измерений. Требования к базисам (оптическим компараторам) определяются в рамках поверки/аттестации в зависимости от конструкции базисов эталонных - компараторов.

Предел допускаемой абсолютной погрешности измерения длины Al в диапазоне до 80 м составляет (0,02+0,003A0^-3L) мм, где L -измеряемая длина, мм.

• 6.1.1.2. Комплексы базисные эталонные в диапазонах длин до 5000 м, от 1 до 4000 км.

Комплексы базисные эталонные в диапазонах длин до 5000 м состоят из линейного базиса или нескольких линейных базисов и фазового светодальномера или дальномера, или тахеометра.

Комплексы базисные эталонные в диапазоне длин от 1 до 4000 км состоят из линейного базиса или нескольких линейных базисов и комплекта многочастотных спутниковых фазовых геодезических приёмников. Базисы используются в качестве обязательного вспомогательного оборудования при передаче единицы величины. Базисы должны обеспечивать сохранение взаимного положения пунктов со стабильностью, необходимой при передаче единицы величины нижестоящим эталонам и средствам измерений (требования к базисам определяются в рамках поверки/аттестации эталонных комплексов в зависимости от конструкции базисов).

Предел допускаемой абсолютной погрешности измерения длины Al:

в диапазоне до 5000 м составляет (0,2+0,5A0^_6L) мм, где L — измеряемая длина, мм;

в диапазоне от 1 до 4000 км составляет (1^100) мм.

• 6.1.1.3. Светодальномеры фазовые, тахеометры электронные, дальномеры в диапазонах длин до 3500 м. Предел допускаемой абсолютной погрешности измерения длины (приращений координат) Al составляет (0,2+0,5А0^_6Ъ) мм, где L — измеряемая длина, мм.

• 6.1.1.4. Комплексы средств измерений приращений координат эталонные состоят из высокостабилизированных геодезических пунктов и комплекта многочастотных спутниковых фазовых геодезических приёмников, которые используются как для передачи единицы длины СИ, так и для периодического контроля (не реже одного раза в месяц) метрологических характеристик базиса (базисов), спутниковых геодезических сетей и измерительных систем непрерывно действующих опорных станций.

Предел допускаемой абсолютной погрешности Апр составляет (1+0,5A0^_6L) мм, L — измеряемая длина, мм.

• 6.1.1.5. Рабочие эталоны координат местоположения состоят из следующих средств: средств формирования навигационных сигналов ГНСС ГЛОНАСС, GPS, Galileo,

BeiDou - имитаторов сигналов ГНСС,

СИ координат по сигналам ГНСС - высокоточной спутниковой навигационной аппаратуры (в том числе геодезического назначения),

одной или нескольких точек, закреплённых на земной поверхности одним или несколькими пунктами, с установленными значениями координат пунктов в принятых системах координат,

устройств записи и воспроизведения навигационных сигналов,

инерциально-спутниковых навигационных систем.

Предел допускаемой абсолютной погрешности хранения абсолютных координат в системах WGS-84, ПЗ-90.11, ГСК-2011 Дхран составляет 0,02 м, предел допускаемой абсолютной погрешности воспроизведения координат потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011 Двк составляет 0,1 м, предел допускаемой абсолютной погрешности измерения приращений координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011 Дпр составляет (0,003+0,540^-3Ъ) м, где L - приращение координат в км, предел допускаемой абсолютной погрешности воспроизведения/измерения беззапросной дальности по фазе дальномерного кода Дд составляет 0,05 м, предел допускаемой абсолютной погрешности воспроизведения/измерения беззапросной дальности по фазе несущей частоты Дф составляет 0,002 м, предел допускаемой абсолютной погрешности воспроизведения/измерения скорости изменения беззапросной дальности Дсд составляет 0,01 м/с, предел допускаемой абсолютной погрешности формирования скорости потребителя ГНСС Дс составляет 0,02 м/с, предел допускаемой абсолютной погрешности измерений углов пространственной ориентации в динамике Дф составляет 1,5°.

• 6.1.2. Рабочие эталоны 1-го разряда применяют для передачи рабочим эталонам 2-го, 3-го разряда и СИ:

единицы длины методом прямых измерений, непосредственным сличением;

координат местоположения методом прямых измерений, методом непосредственного сличения.

При передаче единицы длины от комплексов базисных эталонных 1-го разряда к комплексам базисным эталонным 2-го разряда применяют методы прямых измерений и непосредственных сличений.

• 6.2. Рабочие эталоны 2-го разряда

  • 6.2.1. В качестве рабочих эталонов 2-го разряда применяют:

    • 6.2.1.1. Светодальномеры фазовые, тахеометры электронные, дальномеры в диапазоне длины 3500 м.

Предел допускаемой абсолютной погрешности измерения длины Дь составляет (0,6+1-10’⁶-L) мм, где L - измеряемая длина, мм.

• 6.2.1.2. Комплексы базисные эталонные в диапазонах длин до 5000 м, от 1 до 4000 км.

Комплексы эталонные базисные состоят из линейного базиса или нескольких линейных базисов и фазового светодальномера или дальномера или тахеометра. Базисы используются в качестве обязательного вспомогательного оборудования при передаче единиц величин. Базисы должны обеспечивать сохранение взаимного положения пунктов со стабильностью, необходимой при передаче единицы величины нижестоящим эталонам и средствам измерений (требования к базисам определяются в рамках аттестации эталонных комплексов в зависимости от конструкции базисов).

Предел допускаемой абсолютной погрешности измерения длины Al в диапазоне длин до 5000 м составляет (0,6+1-10’⁶-L) мм, где L - расстояние между пунктами в мм, предел допускаемой абсолютной погрешности измерения длины AL в диапазоне длин от 1 до 4000 км составляет от 2 до 200 мм.

• 6.2.1.3. Высокоточные гирокомпасы, гироплатформы геодезические, гиротеодолиты, комплекты астрономических теодолитов, специализированная НАП ГНСС в диапазоне измерения астрономического азимута от 0 до 360°.

Предел допускаемой абсолютной погрешности измерения азимута Ааз составляет от 1 до 30".

• 6.2.1.4. Имитаторы сигналов ГНСС.

Предел допускаемой абсолютной погрешности воспроизведения беззапросной дальности по фазе дальномерного кода Ад составляет 2 м, предел допускаемой абсолютной погрешности воспроизведения беззапросной дальности по фазе несущей частоты Аф составляет 0,01 м, предел допускаемой абсолютной погрешности воспроизведения скорости изменения беззапросной дальности Асд составляет 0,05 м/с, предел допускаемой абсолютной погрешности формирования координат местоположения потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011 Акоор составляет 4 м, предел допускаемой абсолютной погрешности формирования скорости потребителя ГНСС Ас составляет 0,1 м/с.

• 6.2.1.5. Комплексы средств измерений, включающие в свой состав имитаторы сигналов ГНСС и геодезический пункт (репер).

Предел допускаемой абсолютной погрешности воспроизведения беззапросной дальности по фазе дальномерного кода Ад составляет 3 м, предел допускаемой абсолютной погрешности воспроизведения беззапросной дальности по фазе несущей частоты Аф составляет 0,01 м, предел допускаемой абсолютной погрешности воспроизведения скорости изменения беззапросной дальности Асд составляет 0,1 м/с, предел допускаемой абсолютной погрешности формирования координат местоположения потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011 Акоор составляет 6 м, предел допускаемой абсолютной погрешности формирования скорости потребителя ГНСС Ас составляет 0,2 м/с, предел допускаемой абсолютной погрешности хранения абсолютных координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011 Ахран составляет 0,3 м.

• 6.2.2. Рабочие эталоны 2-го разряда применяют для передачи рабочим эталонам 3-го разряда и средствам измерений:

единицы длины методом прямых измерений и методом непосредственного сличения, астрономический азимут методом прямых измерений и методом косвенных измерений; координаты местоположения методом прямых измерений.

• 6.3. Рабочие эталоны 3-го разряда

  • 6.3.1. В качестве рабочих эталонов 3-го разряда применяют:

    • 6.3.1.1. Базисы эталонные и пространственные полигоны в диапазоне длин от 0,01 до 4000 км.

Предел допускаемой абсолютной погрешности измерения длины Al составляет от 1 до 1000 мм.

• 6.3.1.2. Полигоны пространственные эталонные.

Предел допускаемой абсолютной погрешности приращения координат Апр составляет от 0,01 до 1 м.

• 6.3.1.3. Азимутальные полигоны и базисы эталонные, специализированные стенды в диапазоне от 0 до 360°.

Хранение азимутов направлений обеспечивается фундаментальными геодезическими пунктами из состава эталонных геодезических построений.

Предел допускаемой абсолютной погрешности хранения значения азимута направления Ааз составляет от 1,0 до 600".

6.3.2. Рабочие эталоны 3-го разряда применяют для передачи средствам измерений: единицу длины методом прямых измерений, астрономический азимут методом прямых измерений.

• 7.1. В качестве СИ применяют:

  • 7.1.1. Системы лазерные координатно-измерительные высокоточные в диапазоне длин до 160 м.

Предел допускаемой абсолютной погрешности измерения длины Al составляет от (0,01+10^-6•L) до (0,02+0,0Ь10^_3Ъ) мм, где L - измеряемая длина в мм.

• 7.1.2. Системы лазерные координатно-измерительные в диапазоне длин до 10000 м.

Предел допускаемой абсолютной погрешности измерения для Al составляет от (0,01+10^-8 •L) до (5+5-10’⁶-L) мм, где L - измеряемая длина в мм.

• 7.1.3. Светодальномеры, дальномеры, тахеометры электронные в диапазоне длин до 10000 м.

Предел допускаемой абсолютной погрешности измерения длины AL составляет от (0,4+10’⁶Ъ) до (5+10’⁵Ъ) мм, где L - измеряемая длина в мм.

При проведении периодической поверки СИ, имеющим в своём составе светодальномер, диапазон измерений которых больше, чем диапазон измерений соответствующих эталонов, допускается проводить передачу единицы только в диапазоне длины, составляющем не менее 2/3 от предела измерений СИ. При испытаниях в целях утверждения типа и первичной поверке таких СИ допускается проводить передачу единицы только в полном диапазоне длины.

• 7.1.4. Нивелиры цифровые в диапазоне длин до 500 м.

Предел допускаемой абсолютной погрешности измерения длины Al составляет от 1 до 500 мм.

• 7.1.5. Дальномеры лазерные спутниковые в диапазоне длин от 1 до 40000 км.

Предел допускаемой абсолютной погрешности измерения длины AL составляет от 1 до 30 мм.

• 7.1.6. Аппаратура потребителя геодезическая в диапазоне длин от 0,01 до 50 км.

Предел допускаемой абсолютной погрешности измерения длины AL составляет (2+0,5А0^_6Ъ) мм, где L - измеряемая длина в мм, предел допускаемой абсолютной погрешности измерения приращений координат Апр составляет 10 мм.

• 7.1.7. Системы координатно-измерительные фоторегистрирующие в диапазоне длин до 6000 м.

Предел допускаемой абсолютной погрешности измерения приращений координат Апр составляет 60 мм.

• 7.1.8. Сети спутниковые геодезические и измерительные системы - сети станций опорных непрерывно действующих в диапазоне длин от 1 до 200 км.

Предел допускаемой абсолютной погрешности измерения приращений координат Апр в режиме постобработки составляет от 10 до 60 мм, предел допускаемой абсолютной погрешности измерения приращений координат Апр в режиме реального времени составляет от 20 до 90 мм.

• 7.1.9. Гиротеодолиты, гироплатформы геодезические, гирокомпасы, гироскопические насадки, комплекты астрономических теодолитов, буссоли, измерители курса, топопривязчики в диапазоне от 0 до 360°.

Предел допускаемой абсолютной погрешности измерений азимута Ааз составляет 2".

• 7.1.10. НАП ГНСС, совмещённая с инерциальными системами.

Предел допускаемой абсолютной погрешности измерения углов пространственной ориентации Аугл составляет 2'. Предел допускаемой абсолютной погрешности синхронизации формируемой шкалы времени с системной/национальной шкалой времени АШВ составляет от 2 нс до 30 с.

• 7.1.11. Угломерная НАП ГНСС.

Предел допускаемой абсолютной погрешности измерения углов пространственной ориентации Дугл составляет D^_1^6', где D — длина антенной базы, м. Предел допускаемой абсолютной погрешности синхронизации формируемой шкалы времени с системной/национальной шкалой времени ДШВ составляет от 2 нс до 30 с.

• 7.1.12. Высокоточная НАП ГНСС, беззапросные измерительные системы.

Предел допускаемой абсолютной погрешности измерения беззапросной дальности по фазе дальномерного кода Дд составляет 0,05 м; предел допускаемой абсолютной погрешности измерения беззапросной дальности по фазе несущей частоты Дф составляет 0,001 м; предел допускаемой абсолютной погрешности измерения скорости изменения беззапросной дальности Дсд составляет 0,02 м/с; предел допускаемой абсолютной погрешности формирования координат потребителя ГНСС Дкоор составляет 1 м; предел допускаемой абсолютной погрешности формирования скорости потребителя ГНСС Дс составляет 0,05 м/с. Предел допускаемой абсолютной погрешности синхронизации формируемой шкалы времени с системной/национальной шкалой времени UTC(SU) ДШВ составляет от 2 нс до 30 с.

• 7.1.13. НАП ГНСС. Предел допускаемой абсолютной погрешности измерения абсолютных координат потребителя Дкоор составляет 1 м; предел допускаемой абсолютной погрешности измерения скорости потребителя ГНСС Дс составляет 0,05 м/с. Предел допускаемой абсолютной погрешности синхронизации формируемой шкалы времени с системной/национальной шкалой времени ДШВ составляет от 2 нс до 30 с.
