ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа КТМ600 РУС предназначены для измерений и вычислений объёмного расхода, объёма газа при рабочих и стандартных условиях, массового расхода различных неагрессивных и агрессивных газов и пара, в том числе природного, влажного, попутного нефтяного и факельных газов в однофазной области параметров.

Принцип измерения счетчиков газа КТМ600 РУС (далее - счетчики) основан на измерении разности времени прохождения ультразвуковых импульсов. На обеих сторонах трубопровода под определенным углом к потоку устанавливаются приемопередающие блоки. Приемопередающие блоки имеют пьезоэлектрические преобразователи ультразвука, работающие попеременно как приемник и передатчик. Звуковые импульсы посылаются под углом к направлению газового потока. В зависимости от угла и скорости газового потока в результате эффектов вовлечения в движение и торможения наблюдается различное время распространения для определенного направления звуковых импульсов. Разница во времени распространения звуковых импульсов тем значительнее, чем больше скорость газового потока и чем меньше угол к направлению движения потока. Скорость газового потока складывается из разницы двух значений времени распространения независимо от значения скорости ультразвука. Изменения скорости звука в результате колебаний давления или температуры при данном методе измерения не оказывают влияния на рассчитанное значение скорости газового потока.

В зависимости от модели, для более точного определения объема и расхода газа в счетчике может быть установлено до восьми пар ультразвуковых приемопередатчиков, которые передают сигнал без его отражения от внутренней стенки корпуса счетчика. Пары приемопередатчиков стандартно располагаются в одной плоскости параллельно друг другу; в специальных исполнениях - в двух пересекающихся плоскостях.

Конструктивно стандартная модификация счетчика состоит из корпуса, с установленными в нем ультразвуковыми приемопередатчиками (электроакустическими преобразователями), и одного Устройства Обработки Сигналов (УОС), который закреплен с наружной стороны корпуса. Электронный блок может разворачиваться вокруг своей оси на угол до 330 градусов. Электронный блок может быть оснащен встроенным вычислителем расхода. В состав электронного блока входит жидкокристаллический дисплей, на котором могут отображаться результаты измерений и сообщения системы самодиагностики; результаты вычислений, данные архива, показания внешних датчиков - в модификации со встроенным вычислителем.

Модификация КТМ600 РУС Квадро - в один стандартный корпус встроено два идентичных независимых счетчика, каждый из которых оснащен четырьмя парами приемопередатчиков и собственным электронным блоком. Данная система позволяет осуществлять полное дублирование результатов измерений одним прибором.

Модификация счетчика со встроенным в электронный блок вычислителем расхода дополнительно обеспечивает вычисление объемного расхода и объема газа при стандартных условиях, массового расхода и массы газа. Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по специальным методикам, утвержденным и аттестованным в установленном порядке.

Все изменения конфигурируемых параметров или архивов автоматически протоколируются.

Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ГОСТ, ANSI, DIN или специального исполнения (в зависимости от заказа).

В счетчиках предусмотрена автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин.

В счетчиках предусмотрена возможность измерения расхода газа как в прямом, так и в обратном направлениях (в реверсивном режиме).

В счетчиках предусмотрен набор устройств ввода/вывода:

• -    аналоговый выход - активный/пассивный, оптически изолированный 4-20 мА; максимальная нагрузка 250 Ом;

• -    цифровые выходы - пассивные, оптически изолированные типа открытый коллектор или NAMUR;

• -     один или два интерфейса RS-485 (в зависимости от модификации);

• -    протокол шины - Modbus ASCII/ RTU, HART;

• -     Ethernet TCP/IP (через дополнительный модуль)

• -    для модификаций со встроенным в электронный блок вычислителем расхода, предусмотрен ввод в автоматическом режиме значений с датчиков температуры и давления - по протоколу HART; с других датчиков параметров газа (хроматограф, плотномер и т.д.) - по протоколу Modbus.

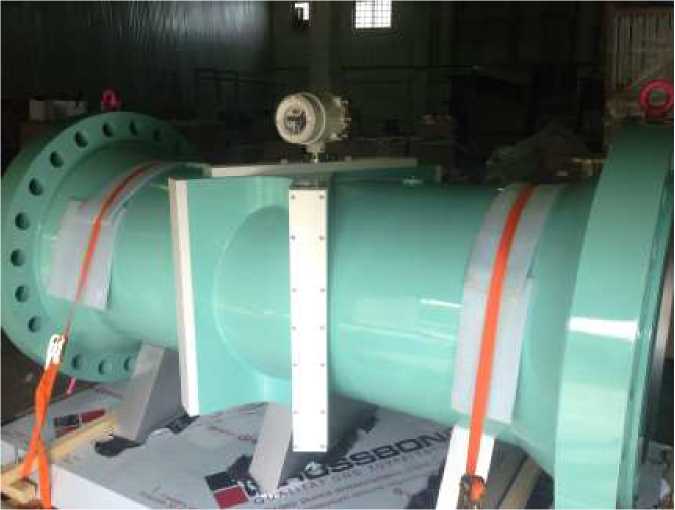

Рисунок 1 - Внешний вид счетчика (в стандартной модификации)

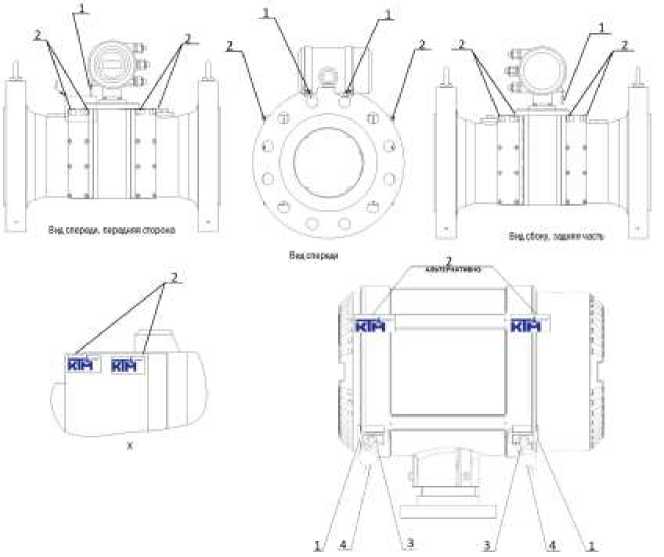

Рисунок 2 - Схема пломбирования (места нанесения знака поверки);

1 - Предохранительный хомут, 2 - Пломбирующая наклейка,

3 - Места для пломб для крышки передней части и задней части, 4 - Винт с крестообразным сверлением головки М4

Алгоритмы вычислений счетчиков базируются на программном обеспечении электронного блока и предназначены для следующих задач:

• - приведения измеренного объемного расхода и объема газа в рабочих условиях в объемный расход и объем газа при стандартных условиях, вычисление массового расхода и массы газа;

• - вычисления теплофизических свойств газа.

• - формирование и хранение энергонезависимых архивов событий, измеренных и вычисленных значений (состав и глубина архивов гибко настраиваемые);

• - сигнализацию отказов и превышения установленных пределов измерений подключенных внешних датчиков;

• - передачу информации по имеющимся интерфейсам связи, в том числе с выводом на принтер;

• -  периодическое введение и регистрацию значений условно-постоянных величин;

• - защиту от несанкционированного доступа к параметризации и архивам.

Доступ к счетчику может осуществляться с помощью конфигурационного программного обеспечения MEPAFLOW600 СВМ, которое состоит из набора программ редактирования. MEPAFLOW600 СВМ предназначено для конфигурирования, параметризации и диагностики счетчика. Содержит процедурные модули, предназначенные для проведения проверки технического состояния счетчика и его поверки, такие как CBM (модуль автоматического сбора и обработки диагностических данных счетчика), калькулятор скорости звука в среде и другие модули.

Набор программ MEPAFLOW600 СВМ защищен многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. При изменении конфигурации счетчика, настройки системы защиты, в том числе уровни доступа пользователей, задают вход по паролю через пользовательские интерфейсы.

Таблица 1 - Идентификационные данные ПО

Примечание - конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к области кода, определяют по журналам событий и состояниям специально выделенных параметров конфигурации, предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

Таблица 3 - Диапазоны расходов газа при измерении объемного расхода газа в рабочих условиях

наносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на боковую панель счетчика в центре методом наклейки.

Комплектность средства измерений

Таблица 4

осуществляется по документу МП 0302-13-2015 «Инструкция. ГСИ. Счётчики газа КТМ600 РУС. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 27 апреля 2018 г.

Основные средства поверки:

• - установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);

• - рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоизмерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%);

• - секундомер электронный с таймерным выходом СТЦ-2м (регистрационный № 65349-16), диапазон измерения и отработки интервалов времени от 0,01 до 9999,99 с, пределы погрешности измерения интервалов Т времени ±(1540^-6Т+0,01);

• - частотомер Ч3-63 (регистрационный № 9084-83), диапазон измеряемых частот от 0,01 Гц до 20 МГц;

• - термометр сопротивления типа ТСП (регистрационный № 33565-06), пределы измерений от минус 20 °C до 70 °C, пределы допускаемой погрешности ±0,1%;

• - эталонный манометр МО (регистрационный № 5768-67) с верхним пределом, соответствующим максимальному рабочему давлению конкретного исполнения счетчика, класс точности 0,16.

Допускается применением аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или паспорт.

приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 30319.(0-3)-96 Газ природный. Методы расчета физических свойств

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ Р 8.733- 2011 ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования

ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа

ТУ 4213-002-20642404-2014 Счётчики «КТМ600 РУС». Технические условия

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология»

(ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

Адрес: 443052, Самара, ул. Земеца, д.26Б, оф. 413

Тел./факс: (846) 202-00-65

E-mail: info@ktkprom.com

Web-сайт: www.ktkprom.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел.: (843) 272-70-62, факс: (843) 272-0032

E-mail: vniirpr@bk.ru

Web-сайт: http://www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

7 сентября 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 60534/1 «Счетчики газа КТМ600 РУС» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НИИ Куйбышев Телеком-Метрология» от 26 апреля 2018 г. № 26042018JB1 и № 010618_А1 приказываю:

• 1. Внести изменения в описание типа на счетчики газа КТМ600 РУС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62301-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 0302-13-2015«ГСИ. Счетчики газа КТМ600 РУС. Методика поверки», с изменением № 1, утвержденному ФГУП «ВНИИР» 27 апреля 2018 г. и распространить действие документа на счетчики газа КТМ600 РУС, находящиеся в эксплуатации.

• 3.    Переоформить свидетельство об утверждении типа № 60534/1«Счетчики газа КТМ600 РУС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 62301-15, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
