МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

3 мая 2018 г.                                                   к» 849_____

Москва

О внесении изменений в описание типа на теплосчетчики ВИС.ТЗ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «НПО ТЕПЛОВИЗОР» от 10 апреля 2018 г. №31 приказываю:

  • 1. Внести изменения в описание типа на теплосчетчики ВИС.ТЗ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67374-17, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

( 111 \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDCO11E78ODAEOO71B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20,11.2017 до 20.11.2018

\_____________ У

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» мая 2018 г. №849

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики ВИС.ТЗ

Назначение средства измерений

Теплосчетчики ВИС.ТЗ (далее - теплосчетчики), предназначены для измерения и коммерческого учета тепловой энергии (количества теплоты), параметров и расхода теплоносителя в системах тепло-водо-хладоснабжения, дозирования жидких сред и кондиционирования воздуха.

Описание средства измерений

Принцип работы теплосчетчика основан на измерении расхода, температуры и давления теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и последующем определении тепловой энергии, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем.

Теплосчетчики (Рисунок 1) имеют два исполнения (ВС, ТС) и состоят из отдельных функциональных блоков - первичных полнопроходных электромагнитных преобразователей расхода, первичных погружных электромагнитных преобразователей скорости, или средств измерений, внесенных в Федеральный информационный фонд по обеспечению единства измерений, согласно таблицам 1, 2, 3, вычислителей количества теплоты, преобразователей расхода, преобразователей давления, термометров сопротивления, термометров с измерительными преобразователями и электронного блока.

Электронный блок непрерывно контролирует исправность первичных преобразователей расхода (скорости), температуры и давления и линий связи с ними. Данные диагностики выводятся на индикатор. Электронный блок может иметь моноблочное или раздельное с первичным преобразователем расхода исполнение. По заказу потребителей может поддерживать цифровые интерфейсы RS-232, RS-485, Ethernet, M-BUS, ОРС-сервер, HART, GSM, USB и иметь токовый и/или частотный импульсный выходной сигнал (сигналы), пропорциональный объемному расходу (расходам). Электронный блок может иметь дополнительно интерфейс типа Centronics для подключения принтера или двухпроводную линию связи с гальванической развязкой на оптронах для объединения теплосчетчиков в локальную сеть. В зависимости от заказа электронный блок поставляется в металлическом или пластиковом корпусе.

Таблица 1 - Типы применяемых преобразователей расхода и счетчиков

Тип расходомера

Регистрационный номер

Тип расходомера

Регистрационный номер

1

2

3

4

Преобразователи расчетноизмерительные ТЭКОН-19

24849-13

Счетчики холодной и горячей воды ВМХ и ВМГ

18312-03

Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ

40607-09

Счетчики холодной и горячей воды турбинные WP-Dynamic

15820-07

Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГНд, ВСТН

55115-13

Счетчики крыльчатые холодной и горячей воды СКВ

26343-08

Счетчики холодной и горячей воды ETW/ETK водоучет

19727-03

Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ

51794-12

Продолжение таблицы 1

1

2

3

4

Счетчики холодной и горячей воды MTK/MNK/MTW водоучет

19728-03

Счетчики холодной и горячей воды крыльчатые многоструйные М

48242-11

Счетчики холодной и горячей воды крыльчатые одноструйные ЕТ

48241-11

Таблица 2 - Типы применяемых преобразователей давления

Тип датчика давления

Регистрационный номер

Тип датчика давления

Регистрационный номер

Датчики давления МТ 100

49083-12

Датчики избыточного давления МИДА-ДИ-12П

17635-03

Преобразователи давления измерительные MBS 1700, MBS 1750

61533-15

Датчики давления малогабаритные КОРУНД

47336-16

Преобразователи измерительные Сапфир-22МТ

44236-10

Датчики давления МС20

27229-11

Датчики давления DMK, DMP

55983-13

Датчики давления МТ100М

46325-10

Датчики давления

Метран-55

18375-08

Преобразователи давления измерительные АИР-10

31654-14

Датчики давления

Метран-150

32854-13

Преобразователи давления измерительные СДВ

28313-11

Преобразователи давления измерительные АИР-20/М2

63044-16

Преобразователи давления измерительные НТ

26817-17

Датчики давления ИД

26818-15

Датчики давления МТ-ЖКХ

49699-12

Таблица 3 - Типы применяемых термопреобразователей сопротивления

Тип термопреобразователя

Регистрационный номер

Тип термопреобразователя

Регистрационный номер

1

2

3

4

Комплекты термометров сопротивления из платины технических разностных

КТПТР-01; КТПТР-

03,06,07,08

46156-10

Комплекты термометров сопротивления из платины технические разностные КТПТР-04, 05, 05/1

39145-08

Т ермопреобразовател и сопротивления ТС-Б

61801-15

Термометры сопротивления (термопреобразователи сопротивления) ДТС

28354-10

Термометры сопротивления из платины технические ТПТ-15

39144-08

Термометры сопротивления

ТС 005

14763-14

Термометры сопротивления из платины технические ТПТ-1

46155-10

Преобразователи термоэлектрические ТП

61084-15

Т ермопреобразовател и сопротивления ТСП-05

14456-13

Комплекты терм опреобразо вател ей сопротивления КТСМ, КТСП

38790-13

Комплекты термометров сопротивления платиновых КТС-Б

43096-15

Комплекты термопреобразователей сопротивления КТСП-Н

38878-17

Продолжение таблицы 3

1

2

3

4

Комплекты термопреобразователей сопротивления платиновые ТСПТК

21839-12

Термопреобразователи медные технические ТМТ

15422-06

Т ермопреобразователи сопротивления платиновые тсп-н

38959-17

Теплосчетчики обеспечивают измерение, вычисление, индикацию и архивирование следующих параметров:

  • - среднечасовое и суммарное значение отпущенной (полученной) тепловой энергии по каждому (от одного до шестнадцати) источнику (потребителю) с учетом направления движения теплоносителя (при использовании электромагнитных преобразователей расхода);

  • - текущие и среднечасовые значения объемного (массового) расхода, температуры и давления теплоносителя по каждому трубопроводу, температуры наружного воздуха;

  • - суммарные объемы (массы) теплоносителя, протекшие в каждом трубопроводе по каждому направлению раздельно за все время работы (при использовании электромагнитных преобразователей расхода);

  • - времени наработки и простоя узла учета за каждый астрономический час и за все время работы;

-текущее астрономическое время и дату;

  • - информацию о возникших в процессе работы нештатных ситуациях.

Глубина архивов среднечасовой информации до трех лет. Сохранность информации при выключенном питании не менее 10 лет.

Условное обозначение теплосчетчиков ВИС.ТЗ

ВИС.ТЗ XX - хх- хх- хх - хх - хх - хх - хх - х - х - х - х - х - х - х - х- х...х х-хх хх

1    2   3 4   5 6 7 8   9   10 11 12 13 14 15 16 17    18    19

  • 1.  Исполнение: ТС - теплосчетчик; ВС - расходомер-счетчик

  • 2. Количество каналов измерения расхода электромагнитными преобразователями погружного типа (0 -16)

  • 3.      Количество каналов измерения расхода электромагнитными преобразователями полнопроходного типа (0 -16)

  • 4. Количество каналов измерения расхода вихревого типа (0-16)

  • 5. Количество каналов измерения расхода тахометрического типа (0 - 16)

  • 6. Количество каналов измерения давления (0 - 16)

  • 7. Количество каналов измерения температуры (0 - 16)

  • 8. Количество тепловых систем или виртуальных приборов (0-16)

  • 9. Наличие интерфейса RS-485:  0 - нет; 1 - есть

  • 10. Наличие сменного модуля интерфейса: 0 - нет; 1 - есть

  • 11. Тип корпуса электронного блока: 0- металлический; 1 - пластиковый

  • 12. Степень защиты корпуса электронного блока: 0 - IP40;  1 - IP54;  2 - IP65; 3 - IP68

  • 13. Степень защиты корпуса первичного преобразователя:

0 -IP65;   1 -IP66; 2 -IP67; 3 -IP68

  • 14. Наличие ЖК индикации: 0 - нет; 1 - есть.

  • 15. Максимальная температура рабочей среды: 0 - +150°С; 1 - +200°С

  • 16. Средний срок службы (средняя наработка на отказ), не менее: 0-12 лет (100000 ч);

1- 15 лет (120000 ч); 2- 25 лет (180000 ч).

  • 17. AC - абразивостойкое исполнение первичных преобразователей расхода

Д - приборы с переключением диапазонов измерения расхода

Е - наличие Ethernet

El - наличие встроенного телефонного модема

Е2 - наличие GSM-модема

И - приборы с электронным блоком в раздельном исполнении

К - приборы с дублированием каналов измерения

М - приборы с электронными блоками, установленными на первичных преобразователях расхода

Н - приборы для рабочих сред с электропроводностью ниже 510‘4 См/м

Н1 - приборы для рабочих сред с повышенным осадкосодержанием

П - приборы погружного типа с 3-мя преобразователями скорости

П2 - приборы погружного типа с 2-мя преобразователями скорости

Р(2) - работа в системах с изменением направления потока (номер трубопровода,

по умолчанию - все каналы)

С - расширенный диапазон эксплуатационных характеристик электронного блока

(от минус 50 до плюс 55 °C) со стабилизацией температуры внутри корпуса электронного блока

Т - наличие токового выходного сигнала о значении расхода

У - наличие USB - интерфейса

X - наличие HART (только для модификации ВС)

Ч - наличие частотного выходного сигнала о значении расхода

  • 18. Диапазон выходных токов (при наличии токового выхода): 0-5 мА; 0-20 мА; 4-20 мА

  • 19. Питание: -220В; =12В; =24 В

Общий вид средства измерений представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2 и 3.

Приказ Росстандарта №849 от 03.05.2018, https://oei-analitika.ru

Рисунок 1 - Общий вид средства измерений

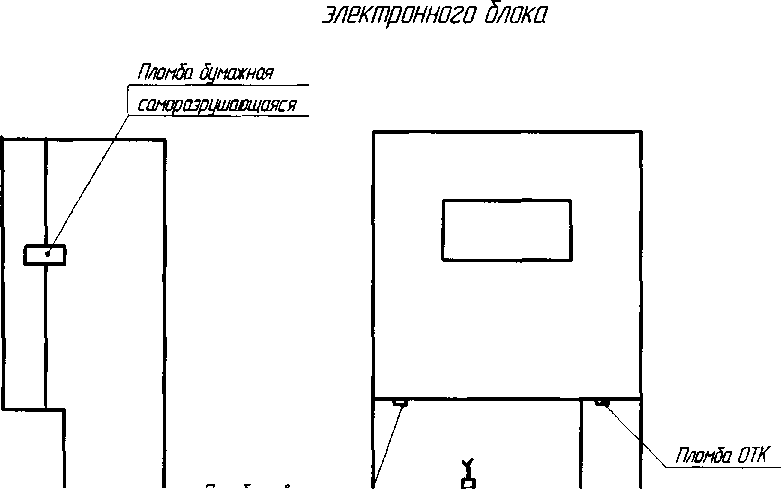

Схема плом СироСания

Приказ Росстандарта №849 от 03.05.2018, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

Схема плоб клеммно пер6ично21

Набесная пломба

\

Приказ Росстандарта №849 от 03.05.2018, https://oei-analitika.ru

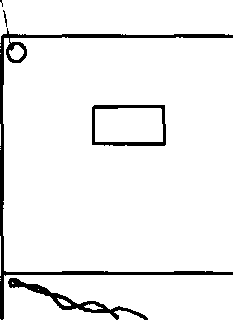

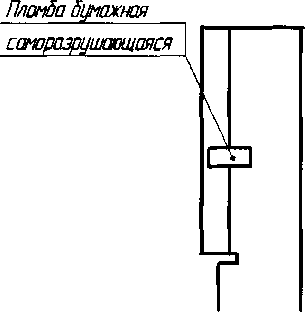

Схема пломбиробания электронного блока б пластикобом корпусе

Пломба побери,теля

Приказ Росстандарта №849 от 03.05.2018, https://oei-analitika.ru

Рисунок 3 - Схема пломбировки от несанкционированного доступа.

Приказ Росстандарта №849 от 03.05.2018, https://oei-analitika.ru
Программное обеспечение

Встроенное программное обеспечение (ПО) управляет процессом измерения, производит вычисления метрологических параметров, управляет интерфейсными функциями прибора.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 4

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НС-А; HC-F; НС-М; HC-N

Номер версии ПО

2.29 - 2.90

Цифровой идентификатор ПО

0-65535

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема с использованием штатных полнопроходных электромагнитных первичных преобразователей расхода, %, в диапазоне расходов:

  • - от Gh до Gn

  • - от Gn до Gb

±2 ±0,6; ±0,2*

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема с использованием штатных погружных электромагнитных первичных преобразователей скорости, (три/два преобразователя), %, в диапазоне расходов:

  • - от Gh до Gn

  • - от Gn до Gb

±(1,6+0,015-Gb /Gi) не более 2,5 (3,0) ±1,6/ ±2,0

Пределы допускаемой относительной погрешности при измерении тепловой энергии в диапазоне расходов от Gn до Gb и разности температур At, %

  • - полнопроходное исполнение - Ду 2,5 - 1500 мм

  • - погружное исполнение - Ду 300 - 4000 мм

1°С< At< 2°С; 2°C<At< 10°С;

10°С< At< 20°С;

20°С < At < 149°С (20°С < At < 180°С)*

±6,0 (±7,0) ±4,0 (±5,0) ±2,5 (±3,6) ±2,0 (±3,4)

Пределы допускаемой относительной погрешности при измерении тепловой энергии в диапазоне расходов от Gh до Gn, % -полнопроходное исполнение -Ду 2,5 - 1500 мм

- погружное исполнение - Ду 300 - 4000 мм

±(2+4/4t+0,01 Gb/G)

±(3+4/At+0,02Ge/G)

Пределы допускаемой относительной погрешности каналов преобразования электронным блоком частотно-импульсных сигналов при измерении объема, %

±0,1

Пределы допускаемой относительной погрешности электронного блока при измерении тепловой энергии, %

±(0,5+Atmin/ At)

Пределы допускаемой абсолютной погрешности при измерении температуры t, °C, без учета [с учетом] погрешности термопреобразователей, %

±(0,1 ±0,0014)

[± (0,6±0,004-t)]

Продолжение таблицы 5

1

2

Пределы допускаемой приведенной погрешности при измерении давления без учета погрешности преобразователей давления, %

±0,15

Пределы допускаемой относительной погрешности измерения времени, %

±0,01

*-по спец, заказу

Значение наибольшего (максимального) объемного расхода Gb для электромагнитного преобразователя расхода соответствуют средней скорости потока от 1 до 10 м/с, значение переходного (линейного) объемного расхода Gn соответствует 10 % от Gb, значение наименьшего (минимального) объемного расхода Gh соответствует Gb/DD, где DD -динамический диапазон измерения расхода: DD=250, для полнопроходных первичных преобразователей расхода Ду от 2,5 до 1500 мм (DD=10, 100, 500, 1000, 2000 по заказу); DD=100 для погружных первичных преобразователей скорости Ду от 300 до 4000 мм (DD=25, 50,250 по заказу).

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Измеряемая среда

Теплофикационная, природная вода, питьевая вода по ГОСТ Р 51232-98, технологические растворы, конденсат, хладагенты, суспензии, эмульсии, электропроводящие жидкости с удельной проводимостью от 3-10'6 до 10 См/м

Диаметры условного прохода полнопроходных электромагнитных первичных преобразователей, мм

2,5; 4; 6; 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300; 400; 500; 600; 700; 800; 900;1000; 1100; 1200;

1300;1400;1500

Диапазон условных диаметров трубопроводов для погружных электромагнитных первичных преобразователей, мм

от 300 до 4000

Диапазон температур рабочей среды, °C -воды, конденсата, электропроводящей жидкости -хладагента

от 0 до ±150 (от 0 до ±200)* от -50 до +50 (от -50 до +200)*

Диапазон измерений разности температур теплоносителя, °C

от 1 до 149 (от 1 до 180)*

Максимальное давление рабочей среды, МПа

0,6; 1,0; 1,6; 2,5; 40*

Напряжение питания, В -переменный ток -постоянный ток

+ 10%

ZZU _15%

12; 24

Частота, Гц

50±1

Диапазон температур окружающей среды, °C -электронного блока

-первичного преобразователя

от +5 до +55 (от -50 до +55)* от -50 до +55

Диапазон температур хранения и транспортирования, °C

от +5 до +55

Продолжение таблицы 6

1

2

Диапазон относительной влажности окружающего воздуха, %

от 5 до 95

Выходные сигналы: -аналоговый, мА

-частотный, Гц

от 0 до 5

(от 0 до 20; от 4 до 20) от 0 до 1000 (от 0 до 10000)

Максимальная потребляемая мощность, ВА, не более

70

Степень защиты -электронный блок -первичные преобразователи

IP40 (IP65, IP68)*

IP65 (IP67, IP68)*

Габаритные размеры электронного блока, мм, не более

350 х 380 х 155

Масса электронного блока, кг, не более

8

Средняя наработка на отказ, ч, не менее

100000(120000; 180000)*

Средний срок службы, лет, не менее

12 (15; 25)*

*-по спец, заказу

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на левой стороне лицевой панели электронного блока.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Теплосчетчик ВИС.ТЗ

1 шт.

Руководство по эксплуатации

ВАУМ.407312.114 РЭЗ

ВАУМ.407312.114 РЭ4

1 экз.

Паспорт

ВАУМ.407312.114 ПСЗ

ВАУМ.407312.114 ПС4

1 экз.

Методика поверки

ВАУМ.407312.114 МП4

1 экз.

Поверка

осуществляется по документу ВАУМ.407312.114МП4 «Теплосчетчики ВИС.ТЗ (погружное исполнение, полнопроходное исполнение). Методика поверки», утвержденному ФГУП «ВНИИМС» 11.04.2016 г.

Основные средства поверки:

  • - эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009 в диапазоне значений от 0 до 100°С;

  • - эталон единицы частоты по ГОСТ 8.129-2013 в диапазоне значений от 0,001 до 4-104 Гц;

установка для поверки расходомеров и счетчиков жидкости ОПУС-01, диапазон расхода от 0,025 до 125 м3/ч, с погрешностью ±0,2% при измерении расхода и объема методом сличения, с погрешностью ±0,07% при измерении массы и массового расхода весовым методом, регистрационный № 45746-10;

  • -  установка для поверки расходомеров и счетчиков жидкости ОПУС-02-600, диапазон расхода от 0,25 до 640 м3/ч, с погрешностью ±0,2%, регистрационный № 40070-08;

  • - поверочная имитационная установка ПОТОК-Т, скорость потока от 0 до 10 м/с, с погрешностью +0,2%, регистрационный № 14519-13;

  • - мегаомметр цифровой Е6-36/1, диапазон измерений от 0 до 10000 Ом, погрешность ±5%, регистрационный № 52913-13;

  • - мера электрического сопротивления постоянного тока многозначная Р3026-1, с погрешностью ±0,002%, регистрационный № 9478-91;

  • - прибор для поверки вольтметров дифференциальный В1-12, источник тока от 110'до 1 ■ 10’1 А, регистрационный № 6013-77;

  • - имитатор термопреобразователей сопротивления МК 3002-1-100, диапазон воспроизводимых температур от 0 до +160°С, погрешность ±0,005%, регистрационный № 18854-99.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в п. 8 паспорта.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам

вис.тз

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования

ТУ 4218-001-45859091-2004 Теплосчетчики ВИС.Т. Технические условия (с изменением №1)

Изготовители

Общество с ограниченной ответственностью «НПО «ТЕПЛОВИЗОР»

(ООО «НПО «ТЕПЛОВИЗОР»)

ИНН 7721302674

Адрес: 109428, г. Москва, Рязанский проспект, дом 8а, корпус 1, строение 9

Телефон/факс: +7 (495) 730-47-44

E-mail: mail@teplovizor.ru

Web-сайт: http://www.teplovizor.ru

Общество с ограниченной ответственностью «Тепловизор Пром» (ООО «Тепловизор Пром»)

ИНН 7721281336

Адрес: 109428, г. Москва, Рязанский проспект, дом 8а, корпус 1, строение 9 Телефон/факс: +7 (495) 730-47-44

E-mail: prom@teplovizor.ru

Web-сайт: http://www.teplovizor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77/437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон: +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
