№2442 от 14.10.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 120695
О внесении изменений в описание типа СИ
Генераторы сигналов SMW200A
Приказы по основной деятельности по агентству Вн. Приказ № 2442 от 14.10.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Россгандарт)
ПРИКАЗ14 октября 2019 г.
№ 2442
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 56894/1 «Генераторы сигналов SMW200A» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «РОДЕ и ШВАРЦ РУС» б/д № D1-3005/57 приказываю:
-
1. Внести изменения в описание типа на генераторы сигналов SMW200A, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58569-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП РТ 2139-2014 с изменением № 1 «ГСИ. Генераторы сигналов SMW200A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27 мая 2019 г., и распространить действие документа на генераторы сигналов SMW200A, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 56894/1 «Генераторы сигналов SMW200A», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58569-14, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Г Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
\_______________________________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «14» октября 2019 г. № 2442
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов SMW200A
Назначение средства измеренийГенераторы сигналов SMW200A предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и цифровой модуляций.
Описание средства измеренияПринцип работы генераторов сигналов SMW200A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащён модуляторами и источниками модулирующих сигналов на основе цифро-аналоговых преобразователей. В качестве опции генераторы сигналов SMW200A могут оснащаться вторым источником СВЧ колебаний, когерентным с первым и с возможностью формирования модуляций различных видов, связанных или независимых от первого канала. Расчет необходимых данных для цифроаналоговых преобразователей при формировании сигналов с цифровой модуляцией или со сложными корреляционными зависимостями производится в микропроцессоре.
Конструктивно генераторы сигналов SMW200A выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов SMW200A оснащены интерфейсами USB, LAN, GPIB.
Генераторы сигналов SMW200A имеют следующие опции:
B103 - диапазон частот до 3 ГГ ц;
B106 - диапазон частот до 6 ГГ ц;
B112 - диапазон частот до12 ГГц;
B120 - диапазон частот до 20 ГГц;
В13/13Т - модуль маршрутизации квадратурных сигналов (один/два пути);
B13XT - широкополосный модуль маршрутизации квадратурных сигналов;
B20 - модулятор ФМ/ЧМ;
B22 - модулятор ФМ/ЧМ с улучшенными фазовыми шумами;
B90 - опция фазовой когерентности;
В203 - второй канал до 3 ГГц;
В206 - второй канал до 6 ГГц;
В212 - второй канал до 12 ГГц;
В220 - второй канал до 20 ГГц;
В10 - модулирующий генератор квадратурных сигналов;
В9 - широкополосный модулирующий генератор квадратурный сигналов;
В14 - опции имитатора многолучевого распространения;
К22 - импульсный модулятор;
K23 - импульсный генератор;
К24 - многофункциональный генератор сигналов для аналоговой модуляции;
K511/512/515/522/525/527 - опции расширения характеристик генератора квадратурных сигналов (объёма памяти и полосы частот).
Внешний вид генераторов сигналов SMW200A, места нанесения знака утверждения типа и знака поверки приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения знака поверки

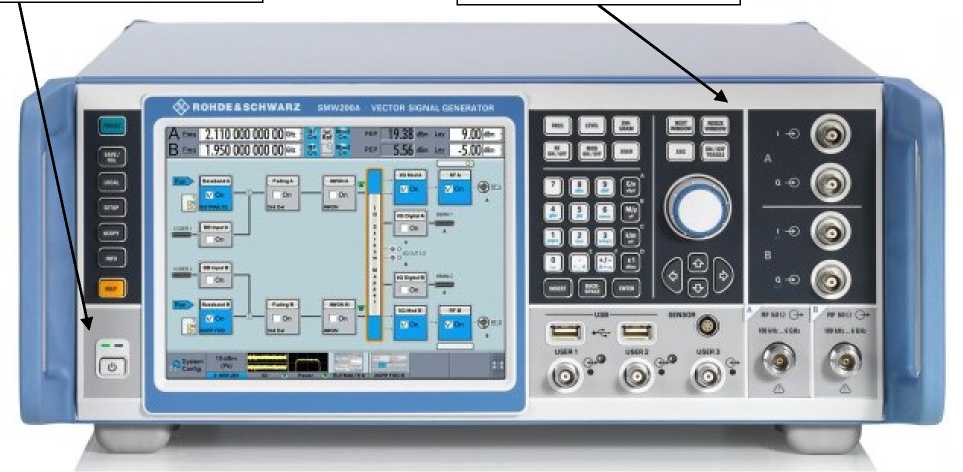

Рисунок 1 - Общий вид средства измерений
Место пломбировки

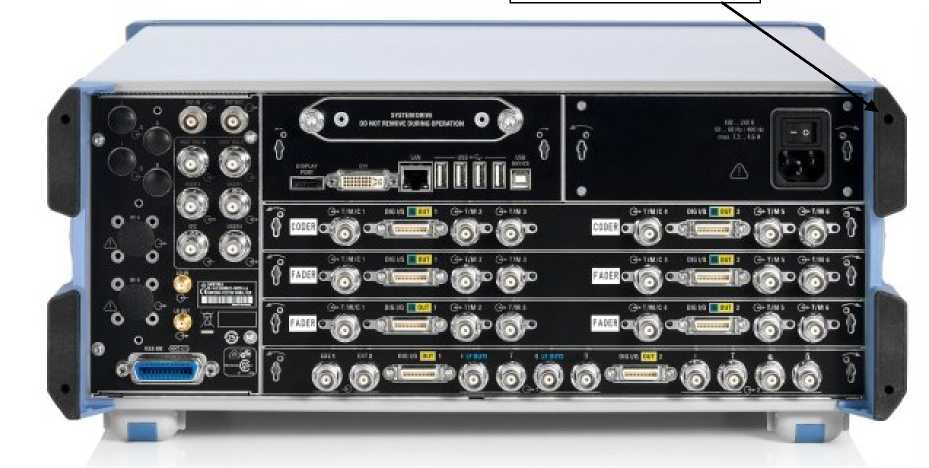

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (ПО) “R&S SMW Firmware”, предназначено только для управления режимами работы генераторов сигналов SMW200A.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню “низкий” по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R&S SMW Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.30.090.19 SP2 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики генераторов сигналов SMW200A приведены в таблицах 2 - 10.
Таблица 2 - Частотные параметры
|
Наименование характеристики |
Значение | ||
|
Количество ВЧ трактов, в зависимости от установленных | |||
|
B103, B106, B112, B120 |
1 | ||
|
B203, B206, B221, B220 |
2 | ||
|
Диапазон частот, Гц |
опции B103, B203 |
от 1-105 до 3-109 | |
|
опции B106, B206 |
от 1-105 до 6409 | ||
|
опции В112, В212 |
от Г105 до 12,75409 | ||
|
опции В120, В220 |
от Ы05 до 20409 | ||
|
Дискретность установки частоты, ' |
Гц |
0,001 | |
|
Выход/выход опорной частоты, МГц |
10 | ||
|
Пределы допускаемой относи- |
штатно |
±Г10"7 | |
|
тельной погрешности установ- |
опция B22 |
+340"8 | |
|
ки частоты 6f при работе от | |||
|
внутренней опорной частоты | |||
Таблица 3 - Параметры уровня выходного сигнала
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом, в диапазоне частот, дБ (1 мВт)
|
от -120 до 3 от -120 до 18 | |
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 | |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, в диапазоне частот, дБ
|
±0,5 ±0,7 ±0,9 | |
|
Предел допускаемого значения КСВН высокочастотного выхода при волновом сопротивлении 50 Ом |
2,0 | |
|
Тип выходного разъёма |
опции В103, B203, B106, B206 |
N“розетка” |
|
опции В112, B212, В120, В220 |
3,5 мм “розетка” | |
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
|
Наименование характеристики |
Значение | |
|
Уровень гармонических составляющих для нала 10 дБ (1 мВт), дБн1), не более |
уровня выходного сиг- | |
|
- опции В103, B203, B106, B206, B112, B212 |
-30 | |
|
- опции В120, В220: | ||
|
- до 3,5 ГГц включ. |
-30 | |
|
- св. 3,5 ГГц |
-55 | |
|
Уровень негармонических составляющих при отстройках от несу- | ||
|
щей свыше 10 кГц, дБн, не более: | ||
|
- от 100 кГц до 200 МГц включ. |
-77 | |
|
- св. 200 МГц до 1,5 ГГц включ. |
-80 | |
|
- св.1,5 ГГц до 3 ГГц включ. |
-74 | |
|
- св. 3 ГГц до 6 ГГц включ. |
-68 | |
|
- св. 6 ГГц до 12,75 ГГц включ. |
-62 | |
|
- св. 12,75 ГГц до 20 ГГц |
-56 | |
|
Спектральная плотность мощности фазо- |
штатно |
-131 |
|
вых шумов на частоте 1 ГГц при отстройке 20 кГц, дБн/Гц2), не более |
опция B22 |
-136 |
|
Здесь и далее: 1) дБн - дБ относительно уровня несущей | ||
|
2) дБн/Гц - дБ относительно уровня несущей, приведённый к полосе пропускания 1 Гц | ||
Таблица 5 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции
|
Наименование характеристики |
Значение |
|
Диапазон установки коэффициента амплитудной модуляции Кам, % |
от 0 до 100 |
|
Дискретность установки Кам, % |
0,1 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 %, % |
±(0,01-М+1) |
|
Коэффициент гармоник огибающей при глубине модуляции 80 % и модулирующей частоте 1 кГц, не более, % - до 3 ГГц включ. |
0,8 |
|
- св. 3 ГГц |
1,6 |
|
Диапазон модулирующих частот, Гц |
от 20 до 5405 |
Таблица 6 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опции В20 или В22)
|
Наименование характеристики |
Значение |
|
Диапазон установки девиации частоты, в зависимости от частоты несущей, МГц
|
от 0 до 10 от 0 до 2,5 от 0 до 5 от 0 до 10 от 0 до 20 от 0 до 40 от 0 до 80 от 0 до 160 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты F( при модулирующей частоте 10 кГц, Гц |
±(0,015Тд+2О) |
|
Коэффициент гармоник огибающей при модулирующей частоте 1 кГц и девиации 1 МГ ц, не более, % |
0,1 |
|
Диапазон модулирующих частот, Гц |
от 10 до 107 |
Таблица 7 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции К22/К23)
|
Наименование характеристики |
Значение |
|
Диапазон частот следования радиоимпульсов, МГ ц |
от 0 до 10 |
|
Время нарастания/спада радиоимпульса, не более, нс |
10 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 |
Таблица 8 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции В13/В13Т/В13ХТ, В10 и B9)
|
Наименование характеристики |
Значение | ||
|
Полоса модуляции, МГц |
опция B13/B13T+ B10 |
штатно |
120 |
|
опция К522 |
160 | ||
|
опция B13XT+ B9 |
штатно |
500 | |
|
опция К525 |
1000 | ||
|
опция К527 |
2000 | ||
|
Неравномерность АЧХ в полосе модуляции, дБ |
±1,0 | ||
|
Подавление несущей и зеркального канала, дБ, не менее |
50 | ||
|
Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки для модуляции типа 16QAM и скорости передачи до 5 МГ ц, %, не более |
±0,8 | ||
Таблица 9 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции с имитацией многолучевого распространения (опции В14)
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон установки потерь в каналах распространения, дБ |
от 0 до 50 |
|
Дискретность установки потерь, дБ |
0,01 |
|
Пределы допускаемой относительной погрешности установки потерь, дБ |
±0,2 |
|
Диапазон установки задержки в каналах распространения, с |
от 0 до 0,5 |
|
Дискретность установки задержки, пс |
2,5 |
|
Пределы допускаемой абсолютной погрешности установки задержки, нс |
±5 |
|
Диапазон установки доплеровского сдвига частот в каналах распространения, Г ц |
от 0 до 4000 |
|
Пределы допускаемой относительной погрешности установки доплеровского сдвига, % |
±0,1 |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения о температура окружающей среды, С относительная влажность воздуха при температуре +25 оС, % |
от +5 до +45 от 30 до 90 |
|
Хранение/транспортирование о температура окружающей среды, С относительная влажность воздуха при температуре +35 оС, %, не более |
от -20 до +60 70 |
|
Напряжение питающей сети, В |
230±23 |
|
Частота питающей сети, Гц |
50±0,5 |
|
Потребляемая мощность, Вт, не более |
600 |
|
Масса, кг, не более |
21 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
435x192x460 |
|
Время прогрева, мин |
30 |
наносится типографским способом на титульный лист эксплуатационной документации и на переднюю панель генераторов сигналов SMW200A методом наклейки в соответствии с рисунком 1.
Комплектность средства измеренийТаблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
SMW200A |
1 шт. |
|
Опции |
- |
по отдельному заказу |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП РТ 2139-2014 с из менениями № 1 |
1 экз. |
осуществляется по документу МП РТ 2139-2014 с изменениями № 1 “Генераторы сигналов SMW200A. Методика поверки”, утверждённому ФБУ “Ростест-Москва” 27 мая 2019 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 70172-18);
-
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- анализатор спектра R&S FSW26 (регистрационный номер в Федеральном информационном фонде 52615-13);
-
- анализатор фазового шума FSWP8 (регистрационный номер в Федеральном информационном фонде 63528-16);
-
- преобразователь измерительный NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008-08);
-
- анализатор цепей векторный ZNB20 (регистрационный номер в Федеральном информационном фонде 56388-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель генераторов сигналов SMW200A методом наклейки в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов SMW200AГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительООО «РОДЕ И ШВАРЦ РУС», г. Москва
ИНН 7710557825
Адрес: 117335, г. Москва, Нахимовский проспект, дом 58, этаж 6, комната 16
Телефон: +7 (495) 981-35-60, факс: +7 (495) 981-35-65
Web-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованный лиц в области обеспечения единства измерений Росаккредитации.
