ТВЕР Е

приказом Федерального агентства по техническому регулированию и метрологии

от« ³⁰ »    ^янв_^ря 2026 г. №

ГОСУДАРСТВЕ      ВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОКАЗАТЕЛЕЙ рХ АКТИВНОСТИ ИОНОВ И МАССОВОЙ (АТОМНОЙ) ДОЛИ ДЕЙТЕРИЯ В ЖИДКОСТИ

• 1.1 астоя ая Государственная поверочная схема для средств измерений показателей р активности ионов и массовой (атомной) доли дейтерия в идкости распространяется на эталон и средства измерений показателей р активности ионов и массовой (атомной) доли дейтерия в жидкости и устанавливает порядок передачи единицы показателей рХ активности ионов в диапазоне значений рХ от 1,0 до 7,0 при температуре 25 °С и в диапазоне значений pD от 1,2 до 7,0 при температуре 25 °С, массовой доли дейтерия XD в диапазоне значений от 0,016 до 49,9 % массовой доли и атомной доли дейтерия CD в диапазоне значений от 0,014 до 47,3 % атомной доли от Государственного первичного эталона показателей рХ активности ионов и массовой (атомной) доли дейтерия в жидкости ГЭТ 171-2026 при помощи рабочих эталонов и эталонов сравнения - стандартных образцов средствам измерений с указанием методов передачи единиц и показателей точности эталонов и средств измерений.

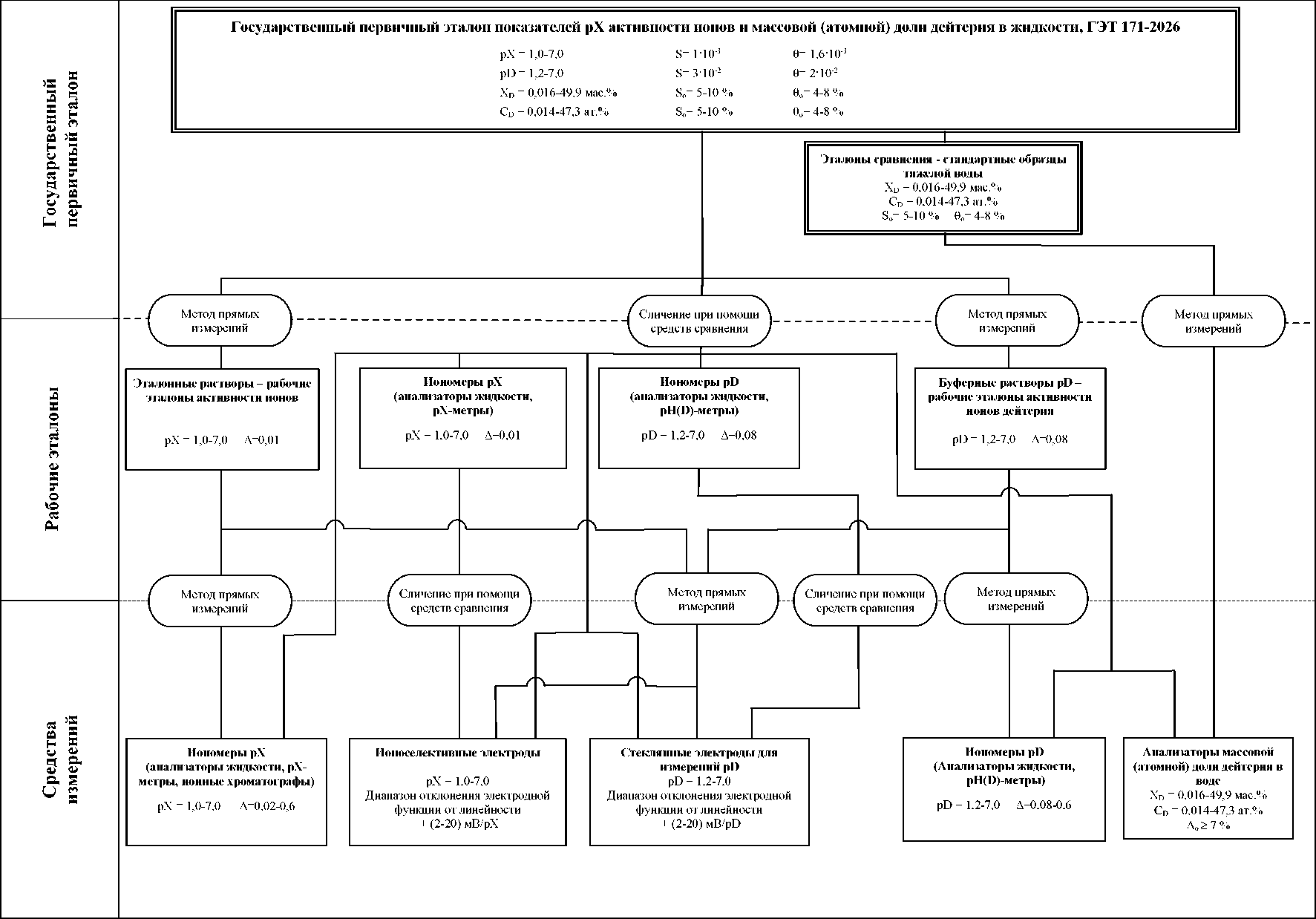

• 1.2 Графическая часть ГС приведена в прило ении .

настоя ей ГС использован сс лки на следуие межгосударственные стандарты и/или классификаторы:

• 2.1 ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений (ГСИ). Методики (методы) измерений

• 2.2 ГОСТ 8.061-2024 Государственная система обеспечения единства измерений (ГСИ). Поверочные схемы. Содержание и построение

• 2.3 ГОСТ 17792-72 Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда

• 2.4 РМГ 29-2013 Государственная система обеспечения единства измерений. етрология. Термины и определения

• 2.5 Р 50.2.034-2004 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Электрод ионоселективные для определения активности (концентрации) ионов в водных растворах. етодика поверки

Примечание - При использовании Государственной поверочной схемы целесообразно проверять действие ссылочных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный документ заменен (изменен), то при использовании государственной поверочной схемы следует руководствоваться заменяющим измененным документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоя ем документе использованы следу ие сокра ения:

ПЭ - государственный первичный эталон;

ГПС - государственная поверочная схема;

СИ - средство измерений;

СО - стандартные образцы утвержденного типа;

РЭ - рабочий эталон;

СКО - среднеквадратическое отклонение;

НСП - неисключенная систематическая погрешность;

XD - массовая доля дейтерия;

CD - атомная доля дейтерия.

• 4.1 ПЭ предназначен для воспроизведения, хранения и передачи показателей рХ активности ионов, показателей pD активности ионов дейтерия и единицы массовой (атомной) доли дейтерия рабочим эталонам и средствам измерений в целях обеспечения единства измерений в стране показателей рХ активности ионов, показателей pD активности ионов и единицы массовой (атомной) доли дейтерия в жидкости.

• 4.2  ГПЭ состоит из комплекса следующих средств измерений и вспомогательных устройств:

набор расходуемых и возобновляемых первичных эталонных растворов, воспроизводящих показатели рХ активности ионов в жидкости;

набор расходуемых и возобновляемых первичных эталонных буферных растворов, воспроизводящих показатели рD активности ионов дейтерия в жидкости;

набор расходуемых и возобновляемых первичных эталонных растворов с измененным изотопным составом по водороду, воспроизводящих единицу массовой (атомной) доли дейтерия в жидкости;

эталоны сравнения - стандартные образцы тяжелой вода;

весы аналитические;

высокоточные плотномеры;

кулонометр с набором электрохимических ячеек и электродов;

вольтамперометрический анализатор;

анализатор жидкости (иономер);

частотомер;

мультиметр;

мера электрического сопротивления;

вспомогательное оборудование.

• 4.3  Диапазон значений показателей активности рХ (кроме pD), воспроизводимый ПЭ, составляет от 1,0 до 7,0 при температуре 25 °С, что соответствует диапазону молярной концентрации в диапазоне от 1-10"¹ до V10^-7 моль/дм³.

• 4.4 Диапазон значений показателей активности pD, воспроизводимый ГПЭ, составляет от 1,2 до 7,0 при температуре 25 °С.

• 4.5  Диапазон воспроизведения единицы массовой доли дейтерия XD, составляет от 0,016 до 49,9 % массовой доли при температуре 25 °С.

• 4.6  Диапазон воспроизведения единицы атомной доли дейтерия Со, составляет от 0,014 до 47,3 % атомной доли при температуре 25 °С.

• 4.7 ГПЭ обеспечивает воспроизведение показателей рХ (кроме pD) активности ионов в жидкости со СКО (S) результатов измерений, не превышающим 0,0010 при 10 независимых измерениях.

НСП (q) не превышает 0,0016.

• 4.8 ГПЭ обеспечивает воспроизведение показателей рО активности ионов дейтерия в жидкости с СКО (S), не превышающим 0,03 при 10 независимых измерениях.

НСП (q) не превышает 0,02.

• 4.9 П1Э обеспечивает воспроизведение единицы массовой доли дейтерия XD с СКО (S_o), не превышающим 10 % в диапазоне от 0,016 до 25,0 % массовой доли включительно при 10 независимых измерениях и 5 % в диапазоне от свыше 25,0 до 49,9 % массовой доли при 10 независимых измерениях.

НСП (д_о) не превышает 8 % в диапазоне от 0,016 до 25,0 % массовой доли включительно и 4 % в диапазоне от свыше 25,0 до 49,9 % массовой доли.

• 4.10 ГПЭ обеспечивает воспроизведение единицы атомной доли дейтерия CD с СКО (S^), не превышающим 10 % в диапазоне от 0,014 до 23,1 % атомной доли включительно при 10 независимых измерениях и 5 % в диапазоне от свыше

• 23,1

до 47,3 % атомной доли при 10 независимых измерениях.

НСП (д_о) не превышает 8 % в диапазоне от 0,014 до 23,1 % атомной включительно и 4 % в диапазоне от сшше 23,1 до 47,3 % атомной доли.

• 4.11 Эталоны сравнения - СО тяжелой воды входящие' в состав ГПЭ обеспечивают воспроизведение единицы массовой доли дейтерия XD с СКО (S^), не превышающим 10 % в диапазоне от 0,016 до 25,0 % массовой доли включительно при 10 независимых измерениях и 5 % в диапазоне от свыше 25,0 до 49,9 % массовой доли при 10 независимых измерениях.

НСП (д_о) не превышает 8 % в диапазоне от 0,016 до 25,0 % массовой доли включительно и 4 % в диапазоне от свыше 25,0 до 49,9 % массовой доли.

• 4.12 Эталоны сравнения - СО тяжелой воды входящие в состав ГПЭ обеспечивают воспроизведение единицы атомной доли дейтерия CD с СКО (S^), не превышающим 10 % в диапазоне от 0,014 до 23,1 % атомной доли включительно при 10 независимых измерениях и 5 % в диапазоне от свыше 23,1 до 47,3 % массовой доли при 10 независимых измерениях.

НСП (д_о) не превышает 8 % в диапазоне от 0,014 до 23,1 % атомной доли включительно и 4 % в диапазоне от сшше 23,1 до 47,3 % атомной доли.

• 4.13 Передача единиц осуществляется при условии того, что соотношение' погрешностей эталона, передающего единицу, и эталона или средства измерений, которому передается единица, не более, чем 1:2.

• 4.14 ГПЭ передает значения рХ:

РЭ рХ - эталонным растворам - РЭ активности ионов - методом прямых измерений;

РЭ рХ - иономерам рХ (анализаторам жидкости, рХ-метрам) - методом сличения при помощи средств сравнения;

СИ - ионоселективным электродам - методом сличения при помощи средств сравнения;

СИ - иономерам рХ (анализаторам жидкости, рХ-метрам, ионным хроматографам) - методом сличения при помощи средств сравнения.

• 4.15 ГПЭ передает значения рD:

РЭ рD - буферным растворам pD - РЭ активности ионов дейтерия -методом прямых измерений;

РЭ рD - иономерам pD (анализаторам жидкости, рН^)-метрам, используемым для измерений жидкости с измененным изотопным составом по дейтерию) - методом сличения при помощи средств сравнения;

СИ - стеклянным электродам, используемым для измерений pD - методом сличения при помощи средств сравнения;

СИ - иономерам pD (анализаторам жидкости, рН^)-метрам, используемым для измерений жидкости с измененным изотопным составом по дейтерию) - методом сличения при помощи средств сравнения.

• 4.16 ГПЭ передает единицу массовой доли дейтерия XD СИ - анализаторам массовой (атомной) доли дейтерия в воде - методом сличения при помощи средств сравнения.

• 4.17 ГПЭ передает единицу атомной доли дейтерия CD СИ - анализаторам массовой (атомной) доли дейтерия в воде - методом сличения при помощи средств сравнения.

• 4.18 Эталоны сравнения - СО тяжелой воды передают единицу массовой доли дейтерия XD СИ - анализаторам массовой (атомной) доли дейтерия в воде

• - методом прямых измерений.

• 4.19 Эталоны сравнения - СО тяже'лой вода передают единицу атомной доли дейтерия Со СИ - анализаторам массовой (атомной) доли дейтерия в воде

• - методом прямых измерений.

• 5.1 В качестве РЭ используют:

эталонные растворы - РЭ активности ионов с диапазоном значений рХ от 1,0 до 7,0 при температуре 25 °С;

иономеры рХ (анализаторы жидкости с каналом измерений рХ, рХ-метры) с диапазоном измерений рХ от 1,0 до 7,0 в комплекте с электродами сравнения хлорсеребряными образцовыми 2-го разряда по ГОСТ 17792;

буферные растворы pD - РЭ активности ионов дейтерия с диапазоном значений рО от 1,2 до 7,0 при температуре 25 °С;

иономеры pD (анализаторы жидкости, ^1ф)-метры, используемые для измерений жидкости с измененным изотопным составом по дейтерию) с диапазоном измерений pD от 1,2 до 7,0 в комплекте с электродами сравнения хлорсеребряными образцовыми 2-го разряда по ГОСТ 17792.

• 5.2 Пределы допускаемой абсолютной погрешности Д РЭ рХ:

0,01 - эталонных растворов - РЭ активности ионов с диапазоном значений рХ от 1,0 до 7,0 при температуре 25 °С;

0,01 - иономеров (анализаторов жидкости с каналом измерений рХ).

• 5.3 Пределы допускаемой абсолютной погрешности Д РЭ pD:

0,08 буферных растворов - РЭ активности ионов дейтерия с диапазоном значений pD от 1,2 до 7,0 при температуре 25 °С;

0,08 иономеров pD (анализаторов жидкости, рН^)-метров, используемых для измерений жидкости с измененным изотопным составом по дейтерию) с диапазоном измерений pD от 1,2 до 7,0 в комплекте с электродами сравнения хлорсеребряными образцовыми 2-го разряда по ГОСТ 17792.

• 5.4 РЭ рХ - эталонные растворы - РЭ активности ионов применяют для поверки:

иономеров (анализаторов жидкости, pX-метров, ионных хроматографов) - методом прямых измерений;

ионоселективных электродов - методом прямых измерений.

• 5.5 РЭ рХ - иономеры рХ (анализаторы жидкости, pX-метры) применяют для поверки ионоселективных электродов - методом сличения при помощи средств сравнения.

• 5.6 РЭ pD - буферные растворы - РЭ активности ионов дейтерия применяют для поверки:

иономеров pD (анализаторов жидкости, рН^)-метров, используемых для измерений жидкости с измененным изотопным составом по дейтерию) -методом прямых измерений;

стеклянных электродов, используемых для измерений pD - методом прямых измерений.

• 5.7 РЭ pD - иономеры pD (анализаторы жидкости, рН^)-метры, используемые для измерений жидкости с измененным изотопным составом по дейтерию) применяют для поверки стеклянных электродов, используемых для измерений pD - методом прямых измерений.

• 6.1 В качестве СИ применяют:

ионоселективные электроды с диапазоном измерений рХ от 1,0 до 7,0;

иономеры pX (анализаторы жидкости, pX-метры, ионные хроматографы) с диапазоном измерений рХ от 1,0 до 7,0;

иономеры pD (анализаторы жидкости, pH(D)-метpы, используемые для измерений жидкости с измененным изотопным составом по дейтерию) с диапазоном измерений pD от 1,2 до 7,0;

стеклянные электроды, используемые для измерений pD с диапазоном измерений pD от 1,2 до 7,0;

анализаторы массовой (атомной) доли дейтерия в воде с диапазоном измерений массовой доли дейтерия XD от 0,016 до 49,9 % массовой доли;

анализаторы массовой (атомной) доли дейтерия в воде с диапазоном измерений атомной доли дейтерия CD от 0,014 до 47,3 % массовой доли;

• 6.2 I1ределы допускаемых абсолютных погрешностей Д СИ:

от 0,02 до 0,6 - иономеров рХ (анализаторов жидкости, рХ-метров, ионных хроматографов);

от 0,08 до 0,6 - иономеров pD (анализаторов жидкости, рН(^-метров, используемых для измерений жидкости с измененным изотопным составом по дейтерию.

• 6.2 Предел допускаемой относительной погрешности Д_о СИ ³ 7 % -анализаторов массовой (атомной) доли дейтерия в воде.

• 6.3 Диапазон отклонения электродной функции от линейности для ионоселективных электродов не превышает ±(2 - 20) мВ/рХ.

• 6.4 Диапазон отклонения электродной функции от линейности для стеклянных электродов, используемых для измерений pD, не превышает ±(2 - 20) \1В/р1).

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

Москва.

б утвер дении Государственного первичного эталона показателей рХ активности ионов и массовой (атомной) доли дейтерия в жидкости и Государственной поверочной схе   для средств измерений показателей

р активности ионов и массовой (атомной) доли дейтерия в идкости

В соответствии с подпунктом 5.4.18 пункта 5, подпунктом 9.8 пункта 9 Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456¹, руководствуясь Планом разработки, пересмотра и утверждения государственных поверочных схем на 2025 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2024 г. № 3142 (с изменением, внесенным приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2025 г. № 1612), в связи с выполнением федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» работ по совершенствованию Государственного первичного эталона показателей рХ активности ионов в водных растворах (ГЭТ 171-2011) и разработке проекта Государственной поверочной схемы для средств измерений показателей рХ активности ионов и массовой (атомной) доли дейтерия в жидкости п р и к а з ы в а ю:

• 1. твердить:

Государственный первичный эталон показателей рХ активности ионов и массовой (атомной) доли дейтерия в жидкости и присвоить ему регистрационный номер ГЭТ 171-2026¹;

Государственную поверочную схему для средств измерений показателей р активности ионов и массовой (атомной) доли дейтерия в идкости², согласно прило ени к настоя ему приказу;

учёным-хранителем ГЭТ 171-2026 рокунина Сергея Викторовича, доктора технических наук, заместителя начальника НИО-6 по научной работе -учёного-хранителя государственного эталона федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»³.

• 2. Установить:

• 1) обязательные метрологические, технические требования (характеристики) ГЭТ 171-2026, указанные в его паспорте;

• 2) правила содержания и применения ГЭТ 171-2026, хранящиеся в ФГУП «ВНИИФТРИ»;

• 3) межаттестационный интервал ГЭТ 171-2026, равный 5 годам;

• 4) место хранения, содер ания и применения ГЭТ 171-2026  -

ФГУП «ВНИИФТРИ»;

• 5) что ГС применяется для ГЭТ 171-2026, просле иваемых к нему эталонов и средств измерений показателей р активности ионов и массовой (атомной) доли дейтерия в идкости и вводится в действие с 10 февраля 2026 г.;

• 6) что эталоны, аттестованные на соответствие требованиям Государственной поверочной схемы для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ), утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2019 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)»⁴, или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГС;

• 7) что эталоны, аттестованные на соответствие требованиям риказа 2840, соответству ие по своим метрологическим характеристикам

указанному разряду ГС, подле ат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

• 8) что эталоны, аттестованные на соответствие требованиям Приказа № 2840, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации

не позднее срока окончания действия свидетельства об аттестации и утвер дени в соответствии с ГПС;

• 9) что эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 10) что информация о прекращении применения эталонов по Приказу № 2840 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений⁶ после даты окончания срока действия свидетельства об аттестации.

• 3. Определить состав ГЭТ 171-2026, указанный в его паспорте.

• 4. ФГУП «ВНИИФТРИ» направить сведения об утверждении ГЭТ 171-2026 и ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» для их внесения в Федеральный фонд.

• 5. Управлению метрологии обеспечить размещение информации об утверждении ГЭТ 171-2026 и ГПС на официальном сайте Росстандарта в информационно-телекоммуникационной сети «Интернет».

• 6. Признать с 10 февраля 2026 г. утратившими силу:

приказ  Федерального  агентства  по  техническому регулированию

и метрологии от 3 мая 2012 г. № 292 «Об утверждении Государственного

первичного эталона показателей pX активности ионов в водных растворах»;

приказ  Федерального  агентства  по  техническому регулированию

и метрологии от 29 ноября 2019 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)».

• 7. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р. Лазаренко.

  Руководитель

z                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 66D990443E7A5ED6AB654D8C484E9E37

Кому выдан: Шалаев Антон Павлович

Действителен: с 06.05.2025 до 30.07.2026

\__________________/

⁶ далее - Федеральный фонд.

¹

далее - ГЭТ 171-2026.

²

далее - ГПС.

³

далее - ФГУП «ВНИИФТРИ».

⁴

далее - Приказ № 2840.
