Таблица 1 - Идентификационные данные П

О преобразователя

Идентификационные данные

Значение

Идентификационное наименование ПО

248 REL.HEX 4 02 003

Номер версии ПО, не ниже

5.2.2

Цифровой идентификатор ПО

0X005F0994

Наименование характеристик

Выходной сигнал

от 4 до 20 мА, HART

Wireless HART

1

2

3

Диапазон измерений температуры, °C:

1) термопреобразователей сопротивления с НСХ:

• - Pt100 (а=0,00385 °С^-1)

• - Pt200 (а=0,00385 °С^-1)

от -200 до +850 от -200 до +850

• - Pt500 (а=0,00385 °С^-1)

• - Pt1000 (а=0,00385 °С^-1)

• - 50П (а=0,00391 °С^-1) /

[Pt50) (а=0,00391 °С^-1)]    ¹⁾

• - 100П (а=0,00391 °С^-1)/

[Pt100 (а=0,00391 °С^-1)]   ¹⁾

• - Cu50 (а=0,00426 °С^-1)

• - Cu100 (а=0,00426 °С^-1)

• - 10М (а=0,00428 °С^-1) /

[Cu10) (а=0,00428 °С^-1)]   ¹⁾

• - 50М (а=0,00428 °С^-1) /

[Cu50 (а=0,00428 °С^-1)]    ¹⁾

• - 100М (а=0,00428 °С^-1) /

[Cu100 (а=0,00428 °С^-1)   ¹⁾

• - 120Н (а=0,00617 °С^-1) /

[Ni120 (а=0,00617 °С^-1)]   ¹⁾

2) преобразователей термоэлектрических с НСХ:

• - B

• - E

• - J

• - K

• - N

• - R

• - S

• - T

• - L

от -200 до +850 от -200 до +300

от -200 до +550

от -200 до +550

от -50 до +200 от -50 до +200

от -50 до +250

от -185 до +200

от -185 до +200

от -70 до +300

от +100 до +1820 от -50 до +1000 от -180 до+ 760 от -180 до +1372 от -200 до +1300 от 0 до +1768 от 0 до +1768 от -200 до +400 от -200 до +800

Диапазон измерений электрического напряжения постоянного тока, мВ

от -10 до +100

Диапазон измерений электрического сопротивления постоянного тока, Ом

от 0 до 2000

1

2

3

Пределы допускаемой основной абсолютной погрешности измерения и преобразования в температуру

сигналов от, °C ⁾:

1) термопреобразователей сопротивления с НСХ:

- Pt100 (а=0,00385 °С^-1)

±0,20

±0,45

- Pt200 (а=0,00385 °С^-1)

±1,17

±0,45

- Pt500 (а=0,00385 °С^-1)

±0,47

±0,57

- Pt1000 (а=0,00385 °С^-1)

±0,23

±0,57

- 50П (а=0,00391 °С^-1) /

[Pt50) (а=0,00391 °С^-1)]

1)

±0,40

±0,90

- 100П (а=0,00391 °С^-1) /

[Pt100 (а=0,00391 °С^-1)]

1)

±0,20

±0,45

- Cu50 (а=0,00426 °С^-1)

±0,68

±1,44

- Cu100 (а=0,00426 °С^-1)

±0,34

±0,72

- Cu10 (а=0,00428 °С^-1) /

[Cu10) (а=0,00428 °С^-1)]

1)

±2,00

±4,16

- 50М (а=0,00428 °С^-1) /

[Cu50) (а=0,00428 °С^-1)]

1)

±0,68

±1,44

- 100М (а=0,00428 °С^-1) /

[Cu100 (а=0,00428 °С^-1)

1)

±0,34

±0,72

- 120Н (а=0,00617 °С^-1) /

[Ni120 (а=0,00617 °С^-1)]

1)

±0,16

±0,45

2) преобразователей термоэлектрических с НСХ

³⁾_:

- B

±1,5 (от +300 до +1820 °С)

±3,0 (от +100 до +300 °С)

±2,25 (от +300 до +1820 °С)

±9,00 (от +100 до +300 °С)

- E

±0,4

±0,60

- J

±0,5

±1,05

±0,5 (от -180 до

-130 °С)

±1,46 (от -90 до +1372 °С)

- K

±0,7 (от -130 до

-90 °С)

±2,10 (от -180 до

±0,5 (от -90 до +1372 °С)

-90 °С)

- N

±0,8

±1,46

- R

±1,2

±2,25

- S

±1,0

±2,10

- T

±0,5

±1,05

- L

±0,5

±1,80

Пределы допускаемой основной абсолютной погрешности измерения электрического напряжения

±0,03

±0,045

постоянного тока, мВ ²⁾

Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления

±0,70

±1,35

постоянного тока, Ом ²⁾

1

2

3

Пределы допускаемой основной

приведенной погрешности измерения и преобразования в температуру

сигналов от, % от интервала измерений ²⁾:

1) термопреобразователей сопротивления с НСХ:

- Pt100 (а=0,00385 °C¹)

±0,1

—

- Pt200 (а=0,00385 °С^-1)

±0,1

—

- Pt500 (а=0,00385 °С^-1)

±0,1

—

- Pt1000 (а=0,00385 °С^-1)

±0,1

—

- 50П (а=0,00391 °С^-1) / [Pt50) (а=0,00391 °С^-1)]

1)

±0,1

—

- 100П (а=0,00391 °С^-1) /

[Pt100 (а=0,00391 °С^-1)]

1)

±0,1

—

- Cu50 (а=0,00426 °С^-1)

±0,1

—

- Cu100 (а=0,00426 °С^-1)

±0,1

—

- 10М (а=0,00428 °С^-1) / [Cu10) (а=0,00428 °С^-1)]

1)

±0,1

—

- 50М (а=0,00428 °С^-1) / [Cu50 (а=0,00428 °С^-1)]

1)

±0,1

—

- 100М (а=0,00428 °С^-1) / [Cu100 (а=0,00428 °С^-1)

1)

±0,1

—

- 120Н (а=0,00617 °С^-1) / [Ni120 (а=0,00617 °С^-1)]

1)

±0,1

—

2) преобразователей термоэлектрических с НСХ:

- B

±0,1

—

- E

±0,1

—

- J

±0,1

—

- K

±0,1

—

- N

±0,1

—

- R

±0,1

—

- S

±0,1

—

- T

±0,1

—

- L

±0,1

—

Пределы допускаемой основной приведенной погрешности измерения электрического напряжения постоянного тока, % от диапазона

±0,1

—

измерений ²⁾

Пределы допускаемой основной приведенной погрешности измере-

ния электрического сопротивления постоянного тока, % от диапазона

±0,1

измерений ⁾

1

2

3

Пределы дополнительной абсолютной погрешности измерения и преобразования в температуру, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур, на каждый 1 °С, сигналов от, °C ²⁾:

1) термопреобразователей сопротивления с НСХ:

• - Pt100 (а=0,00385 °С^-1)

• - Pt200 (а=0,00385 °С^-1)

• - Pt500 (а=0,00385 °С^-1)

• - Pt1000 (а=0,00385 °С^-1)

• - 50П (а=0,00391 °С^-1) /

[Pt50) (а=0,00391 °С^-1)]    ¹⁾

• - 100П (а=0,00391 °С^-1) /

[Pt100 (а=0,00391 °С^-1)]   ¹⁾

• - Cu50 (а=0,00426 °С^-1)

±0,006

±0,018

±0,018

±0,010

±0,012

±0,006

±0,012

±0,009

±0,012

±0,009

±0,009

±0,018

±0,009

±0,012

• - Cu100 (а=0,00426 °С^-1)

• - 10М (а=0,00428 °С^-1) /

[Cu10) (а=0,00428 °С^-1)]    ¹⁾

• - 50М (а=0,00428 °С^-1) /

[Cu50 (а=0,00428 °С^-1)]    ¹⁾

• - 100М (а=0,00428 °С^-1) /

[Cu100 (а=0,00428 °С^-1)    ¹⁾

• - 120Н (а=0,00617 °С^-1) /

[Ni120 (а=0,00617 °С^-1)]    ¹⁾

2) преобразователей термоэлектрических с НСХ:

• - B

• - E

• - J

- K

• - N

• - R

±0,006

±0,060

±0,012

±0,006

±0,004

±0,056

±0,016

±0,016

±0,020

±0,020

±0,060

±0,009

±0,060

±0,012

±0,009

±0,009

±0,0435 (t°> +1000 °С); ±0,096-(0,0075 % (t°-300)) (от +300 °С до +1000 °с); ±0,162-(0,033% (t°-100)) (от +100 °С до +300 °С) ±0,015+(0,00129 % от |t°|) ±0,0162+(0,00087% от t°) (t°> 0 °С);

±0,0162+(0,0075 % от |t°|) (t°< 0 °С)

±0,0183+(0,0027 % от t°) (t°> 0 °С);

±0,0183+(0,0075 % от |t°|) (t°< 0 °С)

±0,0204+(0,00108 % от t°) ±0,048 (t°> 200 °С);

±0,069-(0,0108 % от t°) (t°< 200 °С)

1

2

3

- S

±0,060

±0,048 (to> 200 ОС); ±0,069-(0,0108 % от to) (to< 200 ОС)

- T

±0,020

±0,0192 (to> 0 ОС); ±0,0192+(0,0129 % от ^|) (to< 0 ОС)

- L

±0,026

±0,021 (to> 0 ОС); ±0,0105+(0,0045 % от ^|) (to< 0 ОС)

Пределы дополнительной абсолютной погрешности измерения электрического напряжения постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур, на каждый 1 °С, мВ ²⁾

±0,001

±0,0015

Пределы дополнительной абсолютной погрешности измерения электрического сопротивления постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур, на каждый 1 °С, Ом ²⁾

±0,028

±0,0252

Пределы дополнительной приведенной погрешности измерения и преобразования в температуру, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур, выраженной в процентах от диапазона изменения выходного сигнала, на каждый 1 °С, сигналов от, %  ²⁾:

1) термопреобразователей сопротивления с НСХ:

• - Pt100 (а=0,00385)

• - Pt200 (а=0,00385)

• - Pt500 (а=0,00385)

• - Pt1000 (а=0,00385)

• - 50П (а=0,00391) /

[Pt50) (а=0,00391 ^ОС^-1)]    ¹⁾

• - 100П (а=0,00391) / [Pt100 (а=0,00391 ос^-1)] ¹⁾

• - 10М (а=0,00428) /

[Cu10) (а=0,00428 ос^-1)]  ¹⁾

• - 50М (а=0,00428) /

[Cu50 (а=0,00428 ос^-1)]   ¹⁾

• - 100М (а=0,00428) /

[Cu100 (а=0,00428 ос^-1)  ¹⁾

• - Cu50 (а=0,00426)

• - Cu100 (а=0,00426)

±0,004

±0,004

±0,004

±0,004

±0,004

±0,004

±0,004

±0,004

±0,004

±0,004

±0,004

—

1

2

3

- 120Н (а=0,00617) /

[Ni120 (а=0,00617 °C¹)]   ^1}

±0,004

—

2) преобразователей термоэлектрических с НСХ:

- B

±0,004

—

- E

±0,004

—

- J

±0,004

—

- K

±0,004

—

- N

±0,004

—

- R

±0,004

—

- S

±0,004

—

- T

±0,004

—

- L

±0,004

—

Пределы дополнительной приведенной погрешности измерения электрического напряжения постоянного то-

ка, вызванной влиянием температуры окружающей среды в рабочем диапа-

±0,004

—

зоне температур, выраженной в процентах от диапазона изменения выходного сигнала, на каждый 1 °С, % ²⁾

Пределы дополнительной приведенной погрешности измерения электрического сопротивления постоянного

тока, вызванной влиянием температуры окружающей среды в рабочем диа-

±0,004

—

пазоне температур, выраженной в процентах от диапазона изменения выходного сигнала, на каждый 1 °С, % ²⁾

Пределы допускаемой дополнительной погрешности установки выходно-

го сигнала, вызванной изменением

±0,005

—

напряжения питания, % от диапазона измерений / 1 В

Напряжение питания, В

от 12,0 до 42,4

7,2

Сопротивление нагрузки, Ом

от 0,1 до 1000 (4-20 мА) от 250 до 1100 (HART)

—

Пульсация выходного сигнала от диапазона изменения выходного сигнала, %, не более

0,625

—

Мощность, Вт, не более

1

Устойчивость к воздействию синусоидальной вибрации

группа GX

частота от 10 до 60 Гц смещение 0,21 мм, частота 60 до 2000 Гц ускорение 3g

Устойчивость к воздействию внешнего переменного магнитного поля

- частота, Гц

от 49 до 51

- напряженность, А/м, не более

400

1

2

3

Степень защиты от пыли и воды:

• - для исполнений с соединительной головкой;

• - для исполнений без соединительной головки

IP65, IP66, IP67, IP68

Температура окружающей среды, в зависимости от исполнения, °С

от - 51 до +85

Условия транспортировки:

• - температура окружающей среды, °С

• - влажность окружающей воздуха в транспортной таре при 35 °С, %, не более

от -50 до +50

99

Габаритные размеры корпуса: ширина ^х высота, мм, не более:

• - для исполнений с соединительной головкой;

• - для исполнения без соединительной головки

160x205

128x100

Масса, кг, не более

2

Средний срок службы, лет, не менее

10

Примечания:

• ¹⁾ - Дополнительное обозначение НСХ, принятое изготовителем.

• ²⁾ - Выбирают максимальное значение между пределом абсолютной погрешности и рассчитанным значением допускаемой приведенной погрешности от диапазона измерений.

• ³⁾ - Пределы допускаемой суммарной абсолютной погрешности для преобразователей термоэлектрических (Д_ТП s, °С), вычисляются по формуле: Д_ТП s = ±(|Д₁|+|Д₂|), где:

Д₁ - предел допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов, °C,

Д2 - предел допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,5 °С или ±0,8 °С (для беспроводных датчиков).

Наименование

Обозначение

Кол-во

Примечание

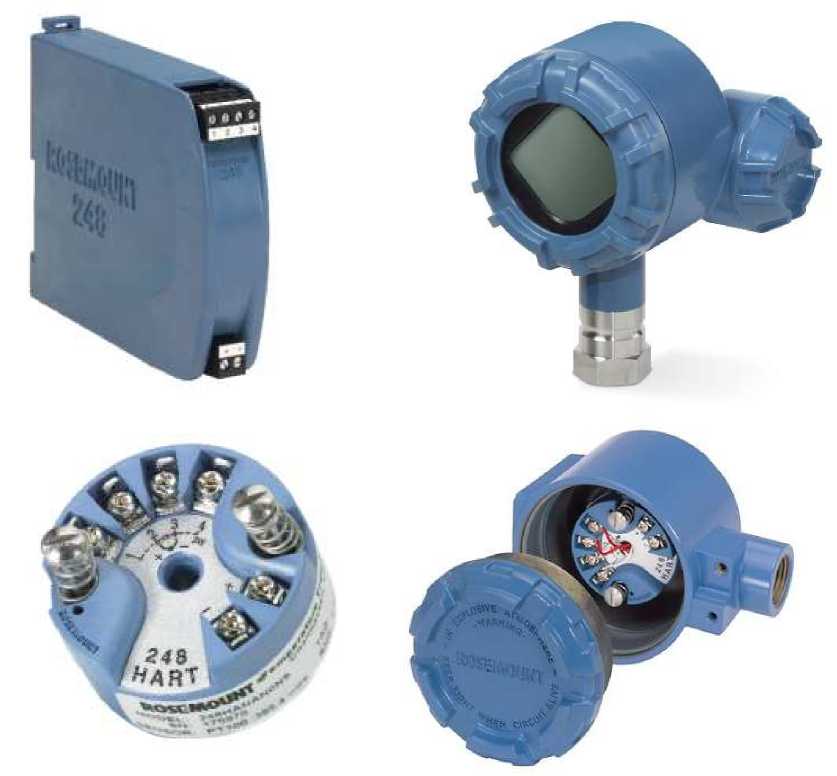

Преобразователь измерительный

Rosemount 248

-

1 шт.

-

Руководство по эксплуатации (Rosemount 248)

00809-0107-4825

1 экз.

На 10 штук преобразователей и меньшее количество при поставке в один адрес

Руководство по эксплуатации (Rosemount 248 Wireless)

00809-0107-4248

Методика поверки

12.5308.000.00 МП

1 экз.

Паспорт

12.5308.000.00 ПС

1 экз.

-

Лист технических данных (Rosemount 248)

00813-0107-4825

1 экз.

По требованию заказчика

Лист технических данных (Rosemount

248 Wireless)

00813-0107-4248
