МИШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

21 июня 2024 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 16 мая 2024 г. № 1191 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 14 приложения к приказу от 16 мая 2024 г. № 1191 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагаются к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ »               2024 г. № __'7_

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2024 г. № 1474

Регистрационный № 84307-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Компараторы сопротивления У401М

Компараторы сопротивления У401М (далее по тексту-компараторы) предназначены для поверки однозначных мер электрического сопротивления (катушек электрического сопротивления и др., далее ОМЭС) и многозначных мер электрического сопротивления (магазинов электрического сопротивления и др., далее - ММЭС).

Принцип действия компараторов состоит в использовании метода сличения эталонной и поверяемой мер, включённых в измерительную диагональ моста постоянного тока.

Пользователь с помощью органов управления, расположенных на передней панели параметры сравнения и запускает процесс измерения, и помощью знакосинтезирующего алфавитно-цифрового (уравновешивания моста) проходит в автоматическом виде отношения сопротивлений установленных мер сопротивления отображается на индикаторе.

Конструктивно компаратор выполнен в виде металлического корпуса, состоящего из измерительной камеры и установленного на ней блока управления и индикации. Органы управления и индикации (клавиатура и индикатор) и выключатель питания расположены на передней панели блока управления и индикации, разъём подключения питания, клемма заземления, разъём подключения к сети Ethernet расположены на задней панели блока управления и индикации компаратора. Сравниваемые меры помещаются в измерительную камеру и внутри камеры подключаются к измерительной цепи проводами.

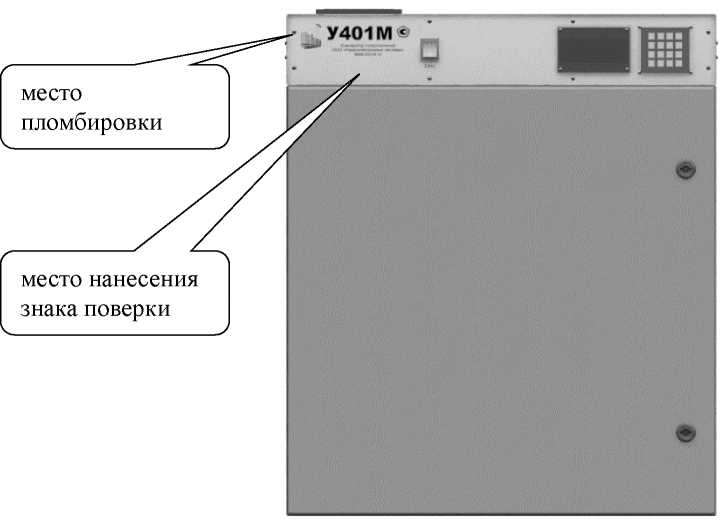

Общий вид компаратора, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Место нанесения заводских (серийных номеров) - задняя панель блока управления и индикации компаратора.

Рисунок 1 - Общий вид компаратора сопротивлений У401М

Программное обеспечение (ПО) компараторов хранится в энергонезависимой памяти микроконтроллера. Метрологически значимая часть ПО в составе файла прошивки микроконтроллера неотделима от остальной части ПО.

Запись и контроль ПО на микроконтроллере компараторов выполняется изготовителем компараторов с использованием специальных аппаратных средств. Для контроля идентификационных данных ПО компараторов в процессе эксплуатации эти данные выводятся на индикатор компараторов.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик компараторов.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Коэффициенты, наибольшее значение сопротивления сравниваемых мер, пределы допускаемой относительной погрешности компаратора для диапазонов измерений

Таблица 4 - Основные технические характеристики

наносится на руководство по эксплуатации и на корпус компаратора фотохимическим или иным, обеспечивающим его сохранность в течение срока службы способом.

Таблица 5 - Комплектность средства измерений

приведены в руководстве по эксплуатации ВСЦТ.411411.001 РЭ «Компаратор сопротивлений У401М. Руководство по эксплуатации» в разделе 2 «Использование по назначению».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ВСЦТ.411411.001 ТУ Компаратор сопротивлений У401М. Технические условия.

Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»)

Юридический адрес: 620027, г. Екатеринбург, ул. Мамина-Сибиряка, стр. 36

Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО «РЭС»)

ИНН 6659102580

Юридический адрес: 620027, г. Екатеринбург, ул. Мамина-Сибиряка, стр. 36

Адрес места осуществления деятельности: 620137, г. Екатеринбург, ул. Июльская, д. 41

Тел./факс (343) 374-24-64, 374-86-67

Web-сайт: www.irs1.ru

Е-mail: elec@irsural.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 430-57-25

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
