ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ключи моментные предельные серии 516.19, 516.14, 516.20, 516.32, 516.40, 516.15, 516.16, 516.60, 516.45, 516.46, 516.35, 516.50, 516.42, 516.51, 516.49, 117.14, 117.38, 117.11, 117.13

Назначение средства измерений

Ключи моментные предельные серии 516.19, 516.14, 516.20, 516.32, 516.40, 516.15, 516.16, 516.60, 516.45, 516.46, 516.35, 516.50, 516.42, 516.51, 516.49, 117.14, 117.38, 117.11, 117.13 (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.

Описание средства измерений

Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.

Ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента силы, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором.

Выпускаемые модификации ключей различаются между собой диапазонами измерений крутящего момента силы, внешним видом, а также некоторыми техническими характеристиками.

Общий вид ключей представлен на рисунках 1 - 16.

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

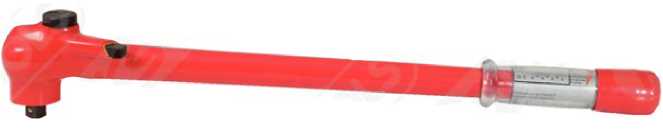

Рисунок 1 - Общий вид ключей моментных предельных серии 516.19

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

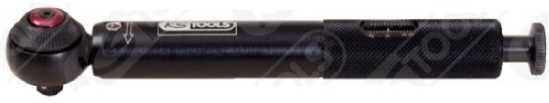

Рисунок 2 - Общий вид ключей моментных предельных серий5 16.16, 516.15

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

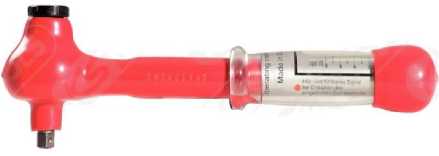

Рисунок 3 - Общий вид ключей моментных предельных серий 117.38, 117.13

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 4 - Общий вид ключей моментных предельных серий 117.11, 117.14

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 5 - Общий вид ключей моментных предельных серии 516.50

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 6 - Общий вид ключей моментных предельных серии 516.14

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 7 - Общий вид ключей моментных предельных серии 516.20

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 8 - Общий вид ключей моментных предельных серии 516.51

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 9 - Общий вид ключей моментных предельных серии 516.32

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 10 - Общий вид ключей моментных предельных серии 516.40

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 11 - Общий вид ключей моментных предельных серии 516.60

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 12 - Общий вид ключей моментных предельных серии 516.45

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 13 - Общий вид ключей моментных предельных серии 516.42

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 14 - Общий вид ключей моментных предельных серии 516.46

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 15 - Общий вид ключей моментных предельных серии 516.35

Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

Рисунок 16 - Общий вид ключей моментных предельных серии 516.49

Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Модификация

Диапазон измерений крутящего момента силы, Нм

Цена деления шкалы, Нм

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

516.1942

от 20 до 200

5

±3

516.1932

от 10 до 100

5

516.1972

от 60 до 320

10

516.2042

от 20 до 200

5

516.1412

от 5 до 25

0,1

516.1422

от 10 до 50

0,25

516.1432

от 20 до 100

0,5

516.1442

от 40 до 200

1

516.1472

от 60 до 320

1

516.1482

от 80 до 420

1

516.1490

от 110 до 550

1

516.1493

от 150 до 750

10

516.1495

от 200 до 1000

20

516.1512

от 5 до 25

0,1

516.1522

от 10 до 50

0,25

516.1532

от 20 до 100

0,5

516.1542

от 40 до 200

1

516.1572

от 60 до 320

1

516.1582

от 80 до 420

1

516.1612

от 5 до 25

0,1

516.1622

от 10 до 50

0,25

516.1632

от 20 до 100

0,5

516.1633

от 20 до 100

0,5

516.1642

от 40 до 200

1

516.1652

от 40 до 200

1

516.1672

от 60 до 320

1

516.1682

от 80 до 420

1

516.6042

от 20 до 200

1,0

516.4522

от 10 до 60

1,0

516.4532

от 20 до 100

1,0

516.4542

от 40 до 200

1,0

516.4572

от 60 до 350

1,0

516.4590

от 160 до 800

1,0

516.4595

от 200 до 1000

1,0

516.4622

от 10 до 60

0,5

516.4632

от 20 до 100

0,5

516.4642

от 40 до 200

1

516.4672

от 60 до 350

1

516.3510

от 2,5 до 11

0,5

516.3515

от 5 до 33

1

516.3520

от 12 до 68

2

516.3525

от 12 до 68

2

516.3530

от 25 до 150

2

516.3535

от 50 до 250

5

516.3540

от 70 до 350

10

516.3545

от 140 до 800

20

516.3550

от 200 до 1000

25

516.3555

от 500 до 2000

50

Модификация

Диапазон измерений крутящего момента силы, Нм

Цена деления шкалы, Нм

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

117.1184

от 5 до 25

0,5

±3

117.1185

от 5 до 25

0,5

117.1400

от 2 до 12

0,5

117.1402

от 5 до 25

0,5

117.3805

от 5 до 27

0,5

117.3810

от 5 до 50

0,5

117.1300

от 5 до 50

2,5

117.1301

от 5 до 27

2,5

117.1302

от 20 до 100

2,5

117.1303

от 40 до 220

2,5

516.5030

от 6 до 30

5

516.5031

от 6 до 30

5

516.5032

от 8 до 40

5

516.5033

от 8 до 40

5

516.5034

от 20 до 120

5

516.5035

от 20 до 120

5

516.5036

от 40 до 200

5

516.5037

от 40 до 200

5

516.5038

от 40 до 200

5

516.5039

от 50 до 300

5

516.5040

от 50 до 300

5

516.5041

от 80 до 360

5

516.5042

от 80 до 360

5

516.5043

от 110 до 550

5

516.5044

от 110 до 550

10

516.5045

от 140 до 760

10

516.5046

от 140 до 760

10

516.5047

от 140 до 760

10

516.5048

от 140 до 760

10

516.5049

от 520 до 1000

10

516.5050

от 520 до 1000

10

516.5051

от 600 до 1500

10

516.5052

от 600 до 1500

10

516.5053

от 750 до 2000

20

516.5054

от 750 до 2000

20

516.5055

от 1500 до 3000

20

516.3280

от 3 до 15

0,5

516.4012

от 5 до 25

0,1

±2

516.4022

от 10 до 50

0,25

516.4032

от 20 до 100

0,5

516.4042

от 40 до 200

1

516.4072

от 60 до 320

1

516.4082

от 80 до 420

1

516.4090

от 100 до 550

1

516.4093

от 140 до 750

10

516.4095

от 300 до 1000

20

516.4912

от 5 до 25

0,1

516.4922

от 10 до 50

0,25

516.4932

от 20 до 100

0,5

Модификация

Диапазон измерений крутящего момента силы, Нм

Цена деления шкалы, Нм

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

516.4942

от 20 до 200

1

±2

516.4972

от 60 до 320

1

516.4982

от 80 до 420

1

516.4212

от 5 до 25

0,1

516.4222

от 10 до 50

0,25

516.4232

от 20 до 100

0,5

516.4242

от 40 до 200

1

516.4252

от 40 до 200

1

516.4272

от 60 до 320

1

516.4282

от 80 до 420

1

516.4290

от 110 до 550

1

516.4293

от 150 до 750

1

516.5150

от 1 до 6

0,05

±3

516.5151

от 3 до 15

0,1

516.5152

от 5 до 25

0,2

516.5153

от 10 до 60

0,5

516.5154

от 20 до 100

0,5

516.5155

от 40 до 200

1

516.5156

от 60 до 340

2

516.5157

от 100 до 600

5

516.5158

от 150 до 800

5

516.5159

от 200 до 1000

5

516.5160

от 300 до 1500

10

516.5061

от 3 до 15

0,05

516.5062

от 5 до 25

0,1

516.5063

от 1 до 6

0,2

516.5064

от 10 до 60

0,5

516.5065

от 20 до 100

0,5

516.5066

от 10 до 60

0,5

516.5067

от 20 до 100

0,5

516.5068

от 40 до 200

1

516.5069

от 60 до 340

2

Таблица 2 - Основные технические характеристики

Модификация

Размер присоединительного квадрата или прямоугольника, мм (дюйм)

Масса, г, не более

Длина, мм, не более

516.1942

12,7 (1/2)

1,120

485,00

516.1932

12,7 (1/2)

0,910

395,00

516.1972

12,7 (1/2)

1,450

585,00

516.2042

12,7 (1/2)

1,300

485,00

516.1412

6,35 (1/4)

0,460

289,00

516.1422

9,5 (3/8)

0,610

350,00

516.1432

12,7 (1/2)

0,910

412,00

516.1442

12,7 (1/2)

1,300

500,00

516.1472

12,7 (1/2)

1,450

585,00

516.1482

12,7 (1/2)

2,100

678,00

516.1490

19,05 (3/4)

3,800

960,00

Модификация

Размер присоединительного квадрата или прямоугольника, мм (дюйм)

Масса, г, не более

Длина, мм, не более

516.1493

19,05 (3/4)

7,300

1250,00

516.1495

25,4 (1)

5,800

1500,00

516.1512

6,35 (1/4)

0,460

289,00

516.1522

9,5 (3/8)

0,610

350,00

516.1532

12,7 (1/2)

0,910

412,00

516.1542

12,7 (1/2)

1,300

500,00

516.1572

12,7 (1/2)

1,450

585,00

516.1582

12,7 (1/2)

2,100

678,00

516.1612

9x12*

0,300

280,00

516.1622

9x12*

0,450

335,00

516.1632

9x12*

0,600

375,00

516.1633

14x18*

1,020

375,00

516.1642

9x12*

0,850

465,00

516.1652

14x18*

0,900

470,00

516.1672

14x18*

1,200

565,00

516.1682

14x18*

1,600

650,00

516.6042

12,7 (1/2)

1,300

500,00

516.4522

12,7 (1/2)

1,000

380,00

516.4532

12,7 (1/2)

1,200

450,00

516.4542

12,7 (1/2)

1,200

450,00

516.4572

12,7 (1/2)

1,450

590,00

516.4590

19,05 (3/4)

6,700

1140,00

516.4595

19,05 (3/4)

7,400

1340,00

516.4622

9x12*

1,000

380,00

516.4632

9x12*

1,100

445,00

516.4642

14x18*

1,100

450,00

516.4672

14x18*

1,400

580,00

516.3510

9,5 (3/8)

0,560

300,00

516.3515

9,5 (3/8)

0,690

405,00

516.3520

9,5 (3/8)

1,000

480,00

516.3525

12,7 (1/2)

1,000

480,00

516.3530

12,7 (1/2)

1,700

575,00

516.3535

12,7 (1/2)

2,300

605,00

516.3540

12,7 (1/2)

3,000

815,00

516.3545

19,05 (3/4)

6,500

935,00

516.3550

25,4 (1)

9,700

1030,00

516.3555

25,4 (1)

18,000

1400,00

117.1184

9,5 (3/8)

0,440

200,00

117.1185

12,7 (1/2)

0,440

200,00

117.1400

6,35 (1/4)

0,400

200,00

117.1402

6,35 (1/4)

0,420

200,00

117.3805

9,5 (3/8)

0,920

280,00

117.3810

9,5 (3/8)

1,070

370,00

117.1300

12,7 (1/2)

1,100

280,00

117.1301

12,7 (1/2)

0,930

370,00

117.1302

12,7 (1/2)

1,200

460,00

117.1303

12,7 (1/2)

1,300

530,00

516.5030

6,35 (1/4)

0,580

206,00

516.5031

6,35 (1/4)

0,580

206,00

516.5032

9,5 (3/8)

1,000

282,00

Модификация

Размер присоединительного квадрата или прямоугольника, мм (дюйм)

Масса, г, не более

Длина, мм, не более

516.5033

9,5 (3/8)

1,000

374,00

516.5034

12,7 (1/2)

1,500

462,00

516.5035

12,7 (1/2)

1,500

462,00

516.5036

12,7 (1/2)

1,400

551,00

516.5037

12,7 (1/2)

1,300

551,00

516.5038

12,7 (1/2)

1,400

617,00

516.5039

12,7 (1/2)

2,000

617,00

516.5040

12,7 (1/2)

2,000

671,00

516.5041

19,05 (3/4)

2,400

743,00

516.5042

19,05 (3/4)

2,400

743,00

516.5043

19,05 (3/4)

2,900

743,00

516.5044

19,05 (3/4)

2,900

812,00

516.5045

19,05 (3/4)

3,200

812,00

516.5046

19,05 (3/4)

3,200

812,00

516.5047

19,05 (3/4)

5,000

812,00

516.5048

19,05 (3/4)

5,000

812,00

516.5049

19,05 (3/4)

5,600

812,00

516.5050

19,05 (3/4)

5,600

812,00

516.5051

25,4 (1)

10,800

932,00

516.5052

25,4 (1)

10,800

932,00

516.5053

25,4 (1)

11,600

932,00

516.5054

25,4 (1)

11,600

932,00

516.5055

25,4 (1)

13,200

932,00

516.3280

6,35 (1/4)

0,190

170,00

516.4012

6,35 (1/4)

0,460

289,00

516.4022

9,5 (3/8)

0,610

350,00

516.4032

12,7 (1/2)

0,910

412,00

516.4042

12,7 (1/2)

1,300

500,00

516.4072

12,7 (1/2)

1,450

585,00

516.4082

12,7 (1/2)

2,100

678,00

516.4090

19,05 (3/4)

3,800

960,00

516.4093

19,05 (3/4)

4,800

1250,00

516.4095

25,4 (1)

5,800

1500,00

516.4912

6,35 (1/4)

0,460

289,00

516.4922

9,5 (3/8)

0,610

350,00

516.4932

12,7 (1/2)

0,910

412,00

516.4942

12,7 (1/2)

1,300

500,00

516.4972

12,7 (1/2)

1,450

585,00

516.4982

12,7 (1/2)

2,100

678,00

516.4212

9x12*

0,300

280,00

516.4222

9x12*

0,450

335,00

516.4232

9x12*

0,600

375,00

516.4242

9x12*

0,850

465,00

516.4252

14x18*

0,900

470,00

516.4272

14x18*

1,200

565,00

516.4282

14x18*

1,600

650,00

516.4290

14x18*

3,750

920,00

516.4293

14x18*

5,270

1120,00

516.5150

6,35 (1/4)

0,506

210,00

516.5151

6,35 (1/4)

0,510

210,00

Модификация

Размер присоединительного квадрата или прямоугольника, мм (дюйм)

Масса, г, не более

Длина, мм, не более

516.5152

6,35 (1/4)

0,325

248,00

516.5153

9,5 (3/8)

1,260

270,00

516.5154

9,5 (3/8)

1,020

433,00

516.5155

9,5 (1/2)

1,650

530,00

516.5156

12,7 (1/2)

1,800

610,00

516.5157

19,05 (3/4)

4,970

1050,00

516.5158

19,05 (3/4)

6,050

1240,00

516.5159

19,05 (3/4)

6,050

1240,00

516.5160

25,4 (1)

10,510

1850,00

516.5061

9x12*

0,260

197,00

516.5062

9x12*

0,300

197,00

516.5063

9x12*

0,464

227,00

516.5064

9x12*

1,300

340,00

516.5065

9x12*

1,300

403,00

516.5066

14x18*

1,300

362,00

516.5067

14x18*

1,300

425,00

516.5068

14x18*

1,450

503,00

516.5069

14x18*

1,600

583,00

* - размер присоединительного прямоугольника

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Наработка на отказ, циклов, не менее

5000

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +30

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Знак утверждения типа

наносится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Ключ моментный предельный

-

1

Руководство по эксплуатации

-

1

Футляр

-

1

Поверка

осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».

Основные средства поверки:

- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к ключам мо

ментным предельным серии 516.19, 516.14, 516.20, 516.32, 516.40, 516.15, 516.16, 516.60,

516.45, 516.46, 516.35, 516.50, 516.42, 516.51, 516.49, 117.14, 117.38, 117.11, 117.13

ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы

Техническая документация «KS Tools Werkzeuge-Maschinen GmbH», Германия Изготовитель

«KS Tools Werkzeuge-Maschinen GmbH», Германия

Адрес: Seligenstadter Grund 10-12, 63150 Heusenstamm, Germany

Тел.: +49 6104 49740, факс: +49 6104 497411

E-mail: kstools@kstools.de

Заявитель

Общество с ограниченной ответственностью «КСТ сервис»

(ООО «КСТ сервис»)

ИНН 7728788020

Адрес: 143405, Московская область, Красногорский р-н, д. Гольево, ул. Центральная, д. 3, литера А,А1,А2,а, пом. 301

Тел.: +7 (495) 564-70-73

E-mail: info@kstools.su

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 123298, г. Москва, ул. Берзарина, д. 12

Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0

E-mail: info@autoprogress- m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311195 от 30.06.2015 г.




Приказ Росстандарта №855 от 19.04.2019, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

19 апреля 2019 г.

Ха 855_____________

Москва

О внесении изменений в описание типа на ключи моментные предельные серии 516.19,516.14,516.20,516.32,516.40,516.15,516.16,516.60,516.45, 516.46,516.35,516.50,516.42,516.51,516.49,117.14,117.38,117.11,117.13

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «КСТ сервис» от 25 декабря 2018 г. № 97 п р и к а з ы в а ю:

  • 1. Внести изменения в описание типа на ключи моментные предельные серии 516.19, 516.14, 516.20, 516.32, 516.40, 516.15, 516.16, 516.60, 516.45, 516.46, 516.35, 516.50, 516.42, 516.51, 516.49, 117.14, 117.38, 117.11, 117.13, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71705-18, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

/---------------------------------S

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

CH17U НИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
