Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «09» сентября 2019 г. № 2113

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи вязкости жидкости FVM Master

Преобразователи вязкости жидкости FVM Master (далее - преобразователи вязкости) предназначены для измерений динамической вязкости жидкостей, поверки¹ и калибровки рабочих поточных преобразователей вязкости методом непосредственного сличения.

Принцип действия преобразователей вязкости - вибрационный, основан на зависимости резонансной частоты колебаний чувствительного элемента, выполненного в виде камертонной вилки, от плотности, а добротности колебательного контура чувствительного элемента от вязкости измеряемой жидкости. Колебания чувствительного элемента поддерживаются при помощи двух пьезоэлементов (для возбуждения колебаний и съема сигнала), управляемых электроникой прибора.

Преобразователь вязкости состоит из чувствительного элемента и блока электроники, соединенных между собой металлическим стержнем с резьбовым соединением для монтажа чувствительного элемента в трубопровод, байпасный контур или резервуар. Для измерений температуры жидкости в чувствительный элемент встроен преобразователь температуры Pt100 (а= 0,00385 °C^-1, класс В по ГОСТ 6651-2009).

Преобразователь вязкости предназначен для установки в 3-х дюймовую Г-образную проточную камеру производства фирмы Emerson или в аналогичную, изготовленную в соответствии с рекомендациями, приведенными в документе «Руководство по установке на преобразователь вязкости жидкости FVM Master». Установка преобразователя вязкости в проточную камеру осуществляется таким образом, что чувствительный элемент с преобразователем температуры располагается внутри трубопровода проточной камеры, герметизируется при помощи резьбового соединения на соединительном стержне и омывается потоком исследуемой жидкости, перекачиваемой через проточную камеру. Блок обработки информации располагается снаружи трубопроводов камеры. Индивидуальные калибровочные характеристики преобразователя определяются после установки в проточную камеру.

Передача измерительной информации от блока электроники на внешние устройства обработки информации осуществляется по протоколам Modbus (RS485) и HART (Bell 202).

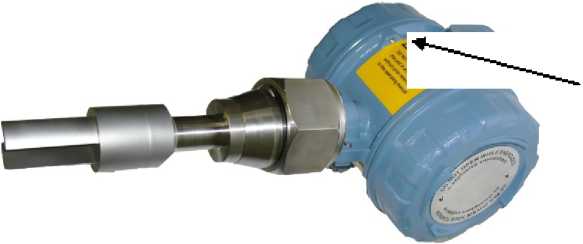

Общий вид преобразователя вязкости представлен на рисунке 1.

Место пломбирования

Рисунок 1 - Общий вид преобразователя вязкости

Преобразователи вязкости функционируют под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, представления измерительной информации и поддерживает выходные аналоговые сигналы от 4 до 20 мА, связь по протоколам HART (Bell 202), Modbus (RS485).

Преобразователь в сочетании с персональным компьютером с установленным автономным ПО ProLink® III v4.0 или HART - коммуникатором с установленным описанием устройства (DD) HART: Density Gas Viscosity Meter Dev1 DD v2 обеспечивают возможность конфигурации преобразователя вязкости, передачи, запоминания и обработки измерительной информации по протоколам Modbus (передача по каналу RS485) или HART (Bell 202).

Уровень защиты программного обеспечения  «низкий»  в соответствии с

Р 50.2.077-2014.

Идентификационные данные ПО преобразователя вязкости приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус блока электроники в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 2302-0113-2018 «ГСИ. Преобразователи вязкости жидкости FVM Master. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 августа 2018 г.

Основные средства поверки:

• - рабочий эталон 1-го разряда единицы кинематической вязкости жидкости по ГОСТ 8.025-96, границы допускаемой относительной погрешности ±0,2 % при Р = 0,95;

• - рабочий эталон 1-го разряда единицы плотности по ГОСТ 8.024-2002, границы допускаемой абсолютной погрешности ±0,04 кг/м³;

• - эталонный платиновый термометр сопротивления ПТС-25 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11804-99), диапазон измерений температуры от 0 до 419,527 °C, погрешность ±0,005 °С;

• - преобразователь сигналов ТС и ТП «Теркон» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 23245-08);

• - секундомер электронный с таймерным выходом СТЦ-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 12112-90), погрешность измерения времени ±0,01 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

Локальная поверочная схема для преобразователей вязкости жидкости измерительных, утвержденная ФГУП «ВНИИМ им. Д. И. Менделеева» 19 октября 2007 г.

Техническая документация фирмы-изготовителя

Фирма «Emerson Process Management», США

Адрес: 7070, Winchester Cirle, Boulder, Colorado 80301, USA

Завод-изготовитель: «F-R Tecnologias de Flujo, S.A. de C.V.», Мексика

Адрес: Ave. Miguel de Cervantes No.111, Complejo Industrial, Chihuahua, Mexico, 31109 Телефон: +52 (614) 429 7000

Факс: +52 (614) 429 7011

Общество с ограниченной ответственностью «Промышленные измерения и автоматизация» (ООО «Промышленные измерения и автоматизация»)

ИНН 7736607911

Адрес: 142701, Московская обл., Ленинский р-н, г. Видное, пр. Ленинского Комсомола, д. 78, цокольный этаж, лит. А1, часть секции 1-2, секция № 3, помещ. № 8

Телефон: +7 (495) 241-44-50

Web-сайт: http://comims.ru

E-mail: ims@comims.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RU.RA.311541 от 23.03.2016 г.

¹

В соответствии с Локальной Поверочной Схемой для преобразователей вязкости жидкости измерительных, утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 19.10.2007 г., преобразователь вязкости жидкости FVM Master на основании положительных результатах поверки, соответствует уровню эталона 3-го разряда.
