ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые ALTOSONIC V12, ALTOSONIC V12-1

Счетчики газа ультразвуковые ALTOSONIC V12, ALTOSONIC V12-1 (далее - счётчики) предназначены для измерений объема и объемного расхода различных газов, транспортируемых по трубопроводам при взаимных расчетах между поставщиком и потребителем, а также при технологических операциях.

Принцип работы счётчиков основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в газе по направлению и против направления движения газа пропорциональна скорости (расходу) потока газа в трубопроводе.

Счетчик ALTOSONIC V12 используется как эталонное или рабочее средство измерений объема газа, а счетчик ALTOSONIC V12-1, как рабочее средство.

Счетчики работают как при прямом, так и при обратном движении потока измеряемой среды в трубопроводе.

При движении газа через счетчик измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений определяется средняя скорость потока измеряемой среды через поперечное сечение первичного преобразователя счетчика. По средней скорости потока вычисляется расход и объем прошедшего через счетчик газа.

Конструктивно счетчик состоит из первичного преобразователя с установленными в нем двенадцатью ультразвуковыми приемопередатчиками, образующими пять акустических каналов измерений, один диагностический канал, и электронного блока. Электронный блок может быть смонтирован интегрально или раздельно с первичным преобразователем. Для работы при низких температурах окружающей среды электронный блок может быть оборудован подогревом. Электронный блок производит обработку измерительной информации и вычисление параметров прошедшего потока газа. В состав электронного блока входит дисплей, на котором отображаются результаты измерений, сообщения системы самодиагностики и другая служебная информация.

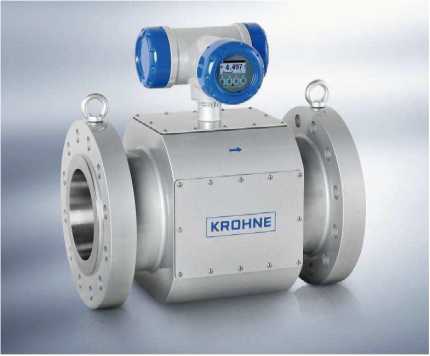

Общий вид счетчика приведен на рисунке 1.

Рисунок 1- Общий вид счетчика

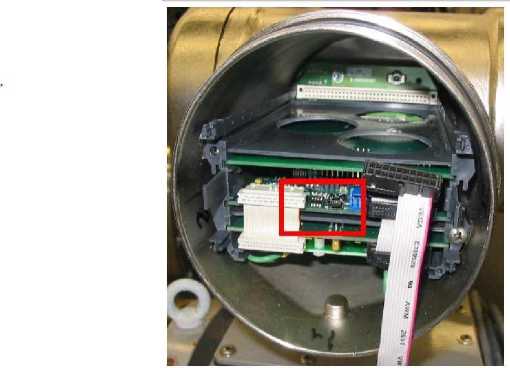

Счетчик снабжён аппаратным переключателем блокирующим всевозможные изменения в конфигурации (см. рис. 2).

Рисунок 2 - Переключатели блокирующие доступ к настройке счетчика

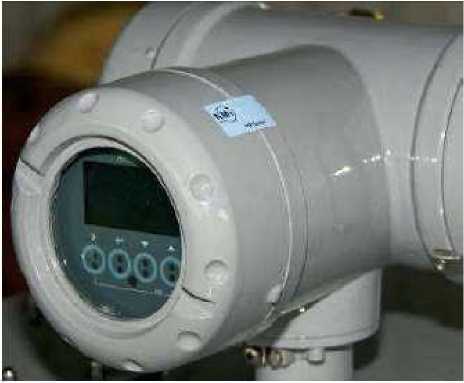

Кроме этого корпус счетчика может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора (Рисунок 3).

Рисунок 3 - Пломбирование корпуса счетчика

Счётчик содержит микропроцессор, который реализует при помощи программного обеспечения, состоящего из различных модулей, алгоритмы контроля работы счётчика и вычисления параметров газового потока.

Конфигурационные параметры защищены от преднамеренных и непреднамеренных изменений системой паролей с разграничением уровней доступа. Все изменения конфигурационных параметров сохраняются в нестираемой памяти. При этом сохраняется старое и новое значение изменяемого параметра, дата и время изменения параметра и идентификатор пользователя сделавшего изменения. Программное обеспечение счетчика вычисляет контрольную сумму файлов расположенных в его памяти, при этом она зависит от конфигурационных параметров счетчика (диаметра, диапазона, и др.) По результатам первичной поверки (калибровки), вычисленная контрольная сумма записывается в паспорт прибора. Неизменность контрольной суммы при эксплуатации может быть проконтролирована через встроенный ЖК дисплей счетчика. При проведении периодической поверки (калибровки) контрольная сумма может измениться. Новая контрольная сумма указывается в паспорте счетчика.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий», в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на электронный блок способом наклейки на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 4

Поверка осуществляется по документу МП 47549-11 «ГСИ. Счетчики газа ультразвуковые ALTOSONIC V12, ALTOSONIC V12-1. Методика поверки. С изменением №1», утвержденному ФГУП «ВНИИМС» 20 августа 2018 г.

Основные средства поверки:

- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (для счетчиков ALTOSONIC V12-1: поверочная установка, счетчик или набор счетчиков ALTOSONIC V12 с пределами допускаемой относительной погрешности при измерении объема не более ±0,3 %; для счетчиков ALTOSONIC V12: поверочная установка со средним квадратическим отклонением результатов измерений не более ±0,05 % при 11 независимых измерениях и неисключенной систематической погрешностью не более ±0,1 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

Техническая документация фирмы изготовителя «KROHNE ALTOMETER», Нидерланды

Фирма «KROHNE ALTOMETER», Нидерланды

Адрес: Kerkeplaat 12, 3313 LC Dordrecht Postbus 110, 3300 AC Dordrecht

The Netherlands

Телефон: +31 (0)76 71 12 017

Факс: +31 (0)76 71 12 005

Общество с ограниченной ответственностью «КРОНЕ Инжиниринг»

(ООО «КРОНЕ Инжиниринг»)

ИНН 7716526213

Адрес: 443538, Самарская обл., Волжский р-н, массив Жилой массив Стромилово Телефон: +7 (846) 230 04 70, факс: +7 (846) 230 03 13

Web-сайт: http://krohne.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
