Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «11» июля 2016 г. № 924

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы цепей векторные Р4М-18

Принцип действия анализаторов цепей векторных Р4М-18 основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных производится с помощью направленных ответвителей.

Анализаторы цепей векторные Р4М-18 объединяют синтезированный сигнала, измеритель S-параметров и настраиваемый приемник в одном корпусе, анализаторов цепей векторных Р4М-18 входят: синтезатор частот, переключатель, две Пары направленных ответвителей, два опорных и два измерительных приемника, блок сбора данных и управления, источник питания.

Анализаторы цепей векторные Р4М-18 поставляются в четырех модификаш Каждая модификация характеризуется определенным набором конструктивных, и функциональных возможностей (опций).

Анализаторы цепей векторные Р4М-18 имеют четыре опции: «Р4М-18-20А», «Р4М-18-ДПА», «Р4М-18-ДМА» и «Р4М-18-СПА» (далее по тексту «20А», «ДПА», «ДМА» и «СПА»).

Опция «20А» определяет количество измерительных портов: двухпортс измерительный блок.

для прямого доступа к входам измерительных и опорных приемников с цс. дополнительного ослабления или усиления сигналов.

В анализатор цепей векторный Р4М-18 с опцией «ДМА» устанавливаются, кроме перемычек, четыре аттенюатора для расширения диапазона регулировки уровня выходной мощности, подаваемого на исследуемое устройство, и обеспечения оптимального режима работы приемников.

В анализатор цепей векторный Р4М-18 с опцией «СПА» устанавливается переключатель, позволяющий управлять путем распространения сигнала первого опорного капала. Опция предназначена для реализации высокоточных измерений параметров устройств с преобразованием частоты. Зарезервирована для дальнейшего использования.

Модификации анализаторов цепей векторных Р4М-18 с указанием соответствующих им наборов опций приведены в таблице 1.

Внешний вид анализаторов цепей векторных Р4М-18 с указанием места нанесения знака поверки в виде наклейки на передней панели (левый верхний угол) и места для пломбирования на задней панели приведен на рисунках 1, 2.

Конструктивно анализаторы цепей векторные Р4М-18 выполнены в металлическом корпусе со степенью защиты IP 20 по ГОСТ 14254-96.

Г

а) Р4М-18/1

?                                                                                                с

Таблица 1 - Модификации анализаторов цепей векторных

б) Р4М-18/2, Р4МИ8/3 и Р4М-18/4

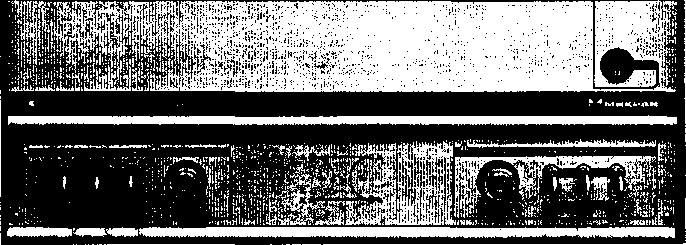

Рисунок 1 - Внешний вид анализаторов цепей векторных Р4М-18

Рисунок 2 -Место на задней панели для пломбирования (отмечено красным)

двухпортовая, однонаправленная двухпортовая калибровка, нормализация часто характеристики тракта передачи или отражения и соответствующая векторная корре составляющих систематической погрешности измерений. Калибровка анализатора цепей векторного Р4М-18 выполняется с использованием набора калибровочных мер.

Программное обеспечение

Анализатор цепей векторный Р4М-18 работает под управлением внеш: персонального компьютера с установленным программным обеспечением ЖНКЮ.02009-00 (программный комплекс Р4М), который проводит обработку информации, выполняет вычислительных функций и обеспечивает различные варианты отображения результатов измерений.

Для связи с персональным компьютером используется интерфейс Ethernet. Персональный компьютер не входит в комплект поставки.

Программное обеспечение реализовано без выделения метрологически значимой части.

Влияние программного обеспечений не приводит к выходу метрологических характеристик анализатора цепей векторного Р4М-18 за пределы допускаемых значений.

Уровень защиты программного обеспечения от непреднамеренных преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Идентификационные данные программного обеспечения (ПО) приведены в таблице 2.

Для работы программного обеспечения необходимо, компьютер удовлетворял следующим минимальным требованиям:

• - процессор Intel® Pentium II® 600 МГц (или аналог);

• - наличие адаптера локальной сети - Ethernet',

• - оперативная память 512 Мб;

• - разрешение экрана 1024 х 768.

  ,®

Программное обеспечение работает в следующих операционных системах: Windows 2000 (SP 4), Windows⁶ ХР (SP 2), Windows⁶ Vista, Windows⁶ 7.

Программное обеспечение имеет модульную структуру и построено в соответс с компонентной моделью. Выполнение измерений, сбора и обработки данных произвол! исполнительной подсистемой, обеспечивающей координацию работы подгружаемых модулей. Визуализация измеренных данных обеспечивается подсистемой отображения с использованием модулей постобработки и отображения данных.

Адаптивная система синхронизации позволяет обеспечить совместную работу с другими приборами в составе измерительных комплексов.

[И и отражения приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±1 °C после выполнения однопортовой (только для коэффициента отражения) или полной двухпортовой калибровки, включая изоляцию, с помощью наборов калибровочных мер, указанных в таблицах 4 - 7, и уровне выходной мощности 0 дБм, если иное не оговорено.

Диапазон рабочих частот, МГц

в коаксиальном волноводе 7,0/3,04 мм

в коаксиальном волноводе 3,5/1,52 мм

Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора

в течение одного года

Диапазон установки уровня выходной мощности, дБм для измерителей без опции «ДМА» для измерителей с опцией «ДМА»

Пределы допускаемой относительной погрешности установки уровня выходной мощности в диапазоне от минус 20 до 0 дБм, дБ¹*

Диапазон ослаблений аттенюаторов источника сигнала для измерителей с опцией «ДМА», дБ

Диапазон ослаблений аттенюаторов приемника сигнала для измерителей с опцией «ДМА», дБ

Диапазон измерений модуля коэффициента отражения

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения двухполюсников

AS"„ (AS"₂2):

в диапазоне частот от 125 МГц до 10 ГГц

в диапазоне частот свыше 10 ГГц

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения четырехполюсников

А8ц (ДБгг).'

в диапазоне частот от 125 МГц до 10 ГГц²⁾

±(0,009+0,006-|Sii|+0,014-|Sii|³+0,014-|S₂₁|

в диапазоне частот свыше 10 ГГц

± (0,012+0,01 1|Sh|+O,O32-|S_ii|⁴+O_>O18|S₂i|

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения двухполюсников, градус

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения четырехполюсников, градус Диапазон измерений модуля коэффициента передачи, дБ⁶:

для измерителей без опции «ДМА»

для измерителей с опцией «ДМА»

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи AS2i (ASu), дБ^1}:

в диапазоне частот от 125 МГц до 10 ГГц

± 20-lg(l—(0,030+0,014-|Sii|+0,014-|S₂2l+(5/2)^N-7-10’⁶-|S>ir¹))

в диапазоне частот свыше 10 ГГц

± 20-lg(l—(0,045+0,032-|S₁₁|+0,018-|S₂2l+(5/2)^N-9-10’⁶-|S>ir¹))

Пределы допускаемой абсолютной погрешности измерений

фазы коэффициента передачи, градус^{7 8}:

Потребляемая мощность, В-А, не более

Время установления рабочего режима, ч, не более

Время непрерывной работы, ч, не менее

Габаритные размеры измерительного блока, мм, не более 215 х 500 х 520

Масса измерительного блока, кг, не более

Степень защиты по ГОСТ 14254-96

Рабочие условия эксплуатации:

температура окружающей среды, °C относительная влажность воздуха, при 25 °C, %,не более атмосферное давление, мм рт. ст.

Показатели надежности:

средний срок службы, лет, не менее средняя наработка на отказ, ч, не менее

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации ЖНКЮ.468166.006 РЭ типографским способом (в верхнем правом углу) и маркируется на передней панели анализатора цепей векторного Р4М-18 методом шелкографии (слева, в центре).

Комплект поставки анализатора цепей векторного Р4М-18 приведён в таблице 3.

Таблица 3 - Комплект поставки анализатора цепей векторного Р4М-18

Методы измерений приведены в документе: «Анализатор цепей векторный P4NI-18.

Руководство по эксплуатации». ЖНКЮ.468166.006 РЭ.

• 1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

• 2. ГОСТ Р 8.813-20^Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц

  НИЙ. жду

• 3. ГОСТ Р 8.875-2014. Государственная система обеспечения единства измере Государственная поверочная схема для средств измерений угла фазового сдвига ме: двумя электрическими сигналами в диапазоне частот от 0,1 МГц до 65 ГГц.

Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «Микран»)

634041, г. Томск, просп. Кирова, д. 51 д.,

Тел. (3822) 90-00-29,41-34-03, факс (3822) 42-36-15,

e-mail: mic@micran.ru; сайт: www.micran.ru

ИНН 701 721 17 57

¹

Для анализаторов цепей векторных Р4М-18с опцией «ДМА» при ослаблении аттенюаторов исто’ сигнала 0 дБ.

²

аттенюатора, установленного на входе измерительного приемника, 30 дБ.

³

|S₂|| и |S_]2| - модули коэффициентов передачи исследуемого устройства в прямом и обратном направлении, отн. ед.

⁴

Диапазон и погрешность измерений модуля коэффициента передачи от 0 до плюс

⁵

20 дБм, а свыше плюс 20 до плюс 50 дБ - при уровне выходной мощности минус 20 дБм и при ослаблении

⁶

обеспечивается после выполнения полной двухпортовой калибровки при уровне выходной мощности и и нус

⁷

¹⁵ N = 0 при полосе пропускания фильтра ПЧ Af_nq = 10 Гц; N = 1 при Af_nq ⁼ 100 Гц; N = 2 при Af_nq = 1000 Гц; N = 3 при Af_n4 ⁼ 10000 Гц; |S₂i| в линейном масштабе, отн, ед.

⁸

При расчете использовать AS₂] и |S_2]| в линейном масштабе, отн. ед.

⁹

III^м - аналог соединителя тип III по ГОСТ РВ 51914-2002, за исключением того, что номинальное значение присоединительного размера А соединителя вилки равно 5,26 мм.

¹⁰

Совместим с соединителем 3,5 мм розетка по ГОСТ РВ 51914-2002.
