МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

31 октября 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 31458 «рН-метры/иономеры ИТАН» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Н1111 «Томьаналит»от28 июля2017г. №322приказываю:

• 1. Внести изменения в описание типа на рН-метры/иономеры ИТАН, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37675-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 31458 «рН-метры/иономеры ИТАН», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 37675-08, в связи с внесением изменений в методику поверки.

• 3. Действие методики поверки «рН-метры/иономеры ИТАН. Методика поверки» ДПТА.25.0035.000 МП с изменением № 1 распространить на рН-метры/иономеры ИТАН, выпускаемые после издания приказа о переоформлении свидетельства об утверждении типа.

• 4.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС»

оформление свидетельства юридическому лицу или ийдивищальноьг

• 5. Контроль за испол] [ЛНН

  за собой.

  С.С.Голубев

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» октября 2017 г. №2307

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

рН-метры/иономеры ИТАН

рН-метры/иономеры ИТАН предназначены для измерений окислительно-восстановительного потенциала, водородного показателя (pH), молярной концентрации анионов и катионов при анализе проб различных объектов.

рН-метры/иономеры ИТАН представляют собой автоматизированные приборы настольного исполнения, в состав которых входят измерительный преобразователь, жидкокристаллический дисплей с сенсорной панелью управления, магнитная мешалка и держатель электродов.

Принцип действия - измерение электродвижущей силы электродной системы, образуемой индикаторным электродом и электродом сравнения, и преобразование ее в значение окислительно-восстановительного потенциала (ОВП), водородного показателя (pH), молярной концентрации. Управление работой рН-метров/иономеров ИТАН осуществляют с помощью команд системного меню, отображаемого на дисплее прибора.

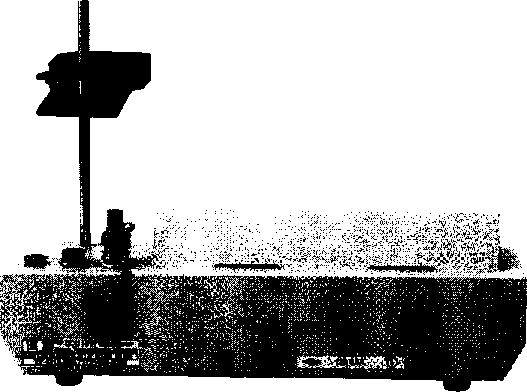

Общий вид рН-метров/иономеров ИТАН представлен на рисунке 1.

Рисунок 1 - Общий вид рН-метров/иономер ИТАН

Для защиты от несанкционированного доступа осуществляется пломбирование рН-метров/иономеров ИТАН при помощи наклейки, располагающейся в месте соединения нижней части задней панели корпуса рН-метров/иономеров ИТАН и основания рН-метров/ иономеров ИТАН. Наклейка имеет цифровой код. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Встроенное ПО рН-метров/иономеров ИТАН структурно разделено на два файла: файл библиотека «libimer.so.1.0» и исполняемый файл «phmeter». Исполняемый файл «phmeter» осуществляет управление сбором, выполняет визуализацию измерительной информации и предоставляет интерфейс пользователя.

Файл библиотека «libimer.so.1.0» (метрологически значимая часть ПО) содержит алгоритм обработки измерительной информации.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Идентификация выполняется по команде оператора.

Метрологические характеристики ПО рН-метров/иономеров ИТАН нормированы с учетом влияния ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения рН-метров/иономеров ИТАН соответствует уровню «высокий» по классификации Р 50.2.077-2014.

Метрологические характеристики рН-метров/иономеров ИТАН приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Технические характеристики рН-метров/иономеров ИТАН приведены в таблице 3.

Таблица 3 - Технические характеристики

наносится путем тампографии на лицевую панель рН-метров/иономеров ИТАН с левой стороны и на титульный лист руководства по эксплуатации типографским способом.

Комплект поставки рН-метров/иономеров ИТАН приведен в таблице 4.

Таблица 4 - Комплектность рН-метров/иономеров ИТАН

осуществляется по документу рН-метр/иономер ИТАН. Методика поверки. Д1Г1 А.25.0035.000 МП с изменением № 1, утвержденному ФБУ «Томский ЦСМ» 25.07.2017 г.

Основные средства поверки:

• -  прибор для поверки вольтметров программируемый В1-13 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6014-77), метрологические характеристики: диапазон воспроизведения напряжения постоянного тока от 0 до 1000 В, в диапазоне от 0 до 10 В пределы допускаемой абсолютной основной погрешности ±(5x10'⁵Uk + 40 мкВ), где Uk - значение воспроизводимой величины в диапазоне от 0 до 10 В;

• -  термометры ртутные стеклянные лабораторные ТЛ-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 251-08), метрологические характеристики: диапазон измерений от минус 30 до плюс 70 °C, класс точности 1;

• -  магазин сопротивлений M109R (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60123-15), метрологические характеристики: диапазон измерений от 1 МОм до 1,221 ГОм, пределы допускаемой относительной основной погрешности ±0,5 %;

• -  буферные растворы - рабочие эталоны pH 2-го разряда по ГОСТ 8.120-2014;

• -  электрод стеклянный лабораторный с разъемом типа BNC, метрологические характеристики: пределы линейного диапазона водородной характеристики, pH, при плюс 25 °C от 0 до 14; отклонение водородной характеристики от линейности не более ±0,2 pH;

• -  вспомогательный электрод сравнения хлорсеребряный с разъемом типа Ш 4.0 или ШП 4, метрологические характеристики: нестабильность потенциала электрода за 8 часов работы не более ±0,5 мВ; температурный коэффициент потенциала электрода в интервале температур от плюс 10 до плюс 60 °C не более ±0,25 мВ; электрическое сопротивление электрода не более 20 кОм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых рН-метров/иономеров ИТАН с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические условия

ТУ 4215-006-71721453-2008 рН-метр/иономер ИТАН. Технические условия с изменением №1

Общество с ограниченной ответственностью «Научно-производственное предприятие «Томьаналит» (ООО «Н11П «Томьаналит»)

ИНН: 7017064012

Адрес: 634021, г. Томск, пр. Фрунзе, 240а, стр. 14

Телефон. (3822) 241-795, факс: (3822) 241-955

Web-сайт: tomanalyt.ru

E-mail: ta@ tomanalyt.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а

Телефон. (3822) 55-44-86, факс: (3822) 56-19-61, 55-36-76

Web-сайт: tomskcsm.ru

E-mail: tomsk@tcsms.tomsk.ru

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
