Преобразователи термоэлектрические эталонные ТППО

Преобразователи термоэлектрические эталонные ТППО (далее по тексту - ТП) предназначены для применения в лабораторных помещениях на воздухе в нейтральной среде для передачи размера единицы температуры градуса Цельсия в диапазоне от 300 до 1200 °С в соответствии с поверочной схемой по ГОСТ 8.558-2009.

ТП состоят из чувствительного элемента - термопары, помещенной в защитную, цельную керамическую двухканальную трубку и металлического цангового зажима.

Чувствительный элемент изготавливается из термоэлектродной проволоки:

• - отрицательный термоэлектрод — из платины марки ПлТ;

• - положительный — из сплава марки ПР-10 (10% родий - платина).

Термоэлектроды помещены в двухканальную керамическую трубку длиной не менее 500 мм. Металлический цанговый зажим служит для крепления керамической трубки и обеспечения удобства работы с ТП. Свободные концы ТП изолированы гибкими электроизоляционными трубками внутренним диаметром от 2-х до 3-х мм.

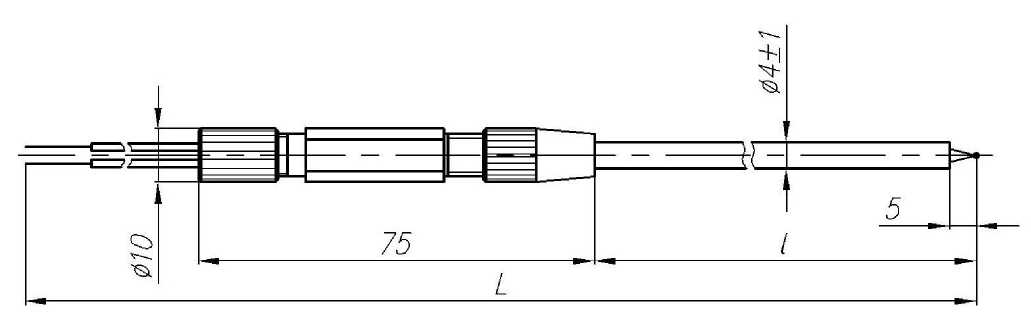

Габаритный чертеж преобразователей термоэлектрических эталонных ТППО представлен на рисунке 1.

Рис.1

Метрологические и технические характеристики Диапазон рабочих температур ТП:

• - для ТППО 1-го разряда:..............................................от 300 до 1100 °С;

• - для ТППО 2 и 3-го разрядов:..........................................от 300 до 1200 °С

Значение термоэлектродвижущей силы (далее - ТЭДС) ТП при температуре 1084,62 °С

и температуре свободных концов 0 °С равно (10574 ± 30) мкВ.

Доверительная погрешность ТП при доверительной вероятности 0,95 в реперных точках по МТШ-90 не превышает значений, указанных в таблице 1.

аблица 1

Изменение ТЭДС ТП при температуре 1084,62 °С и температуре свободных концов 0 °С после трех часов отжига при температуре (1100+20) °С не превышает 3, 6 и 8 мкВ для ТП 1, 2 и 3-го разрядов, соответственно.

Изменение ТЭДС ТП при изменении глубины погружения в градуировочную печь от 300 до 250 мм при температуре рабочего конца (1100+10) °С и температуре свободных концов 0 °С не превышает 3 мкВ.

Длина ТП, мм:........................................................................1000; 1250; 1600

Масса ТП (в зависимости от монтажной длины), г:..................................58; 60; 65

Вероятность безотказной работы ТП за время пребывания при температуре 1100 °С в течение 500 ч - 0,9.

наносится на титульный лист паспорта ТП типографическим способом (в левом верхнем углу), а также при помощи наклейки на корпус футляра.

Комплект поставки ТП приведен в таблице 2:

аблица 2

осуществляется по ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».

Основные средства поверки приведены в таблице 3.

Таблица 3

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

приведены в ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки.» и в ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».

ГОСТ Р 52314-2005 Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования.

ТУ 4211-006-10854341-09 Преобразователи термоэлектрические эталонные ТППО. Технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.611-2005 ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки

Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»)

ИНН 4025016433

Юридический адрес: 249037, г. Обнинск Калужской области, пр.Ленина 144, офис 72.

Почтовый адрес:249037, Калужская обл., г. Обнинск-7,а/я 7077

Тел./факс: (484) 399-37-41, 399-37-42, 399-37-43

E-mail:zakaz@tesey.com

Web-сайт: www.tesey.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
