№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

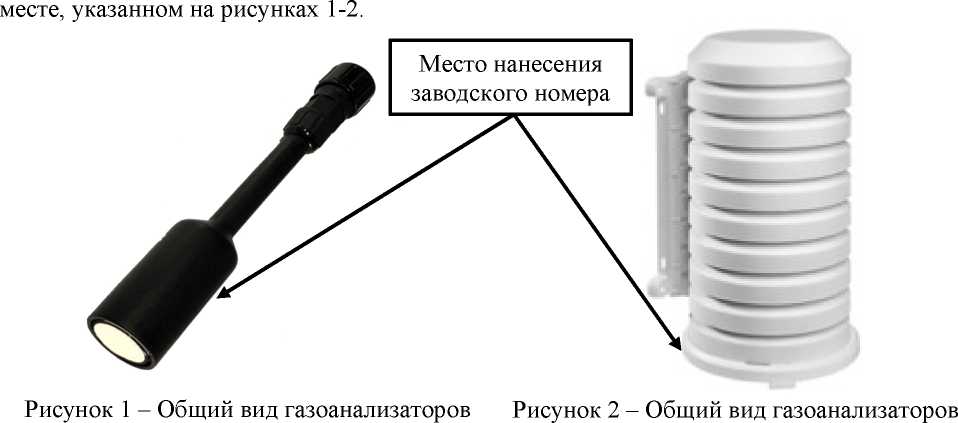

Газоанализаторы автоматические

SENSE-

4GAS,

SENSE-

1GAS

353447090000004D

72187-18

МП-039/05-2018 с изменением

№1

МП-380/11-

2021

04.05.

2022

Общество с ограниченной ответственностью «Тингеникс» (ООО Тингеникс»), г. Москва

ООО

«ПРОММАШ ТЕСТ», г. Москва

2.

Устройства распределенного ввода-вывода

SIMATIC

ET200SP/S P HA

SIMATIC ET200SP: 6ES7135-6TD00-0CA1 зав. № S C-L7C91638, 6ES7134-6JD00-0DA1 зав. № S C-NODS5169, 6ES7136-6AA00-0CA1 зав. № S C-M9C65956, 6ES7136-6AB00-0CA1 зав. № S C-M1EH0112, 6ES7134-6PA20-0CU0 зав. № S C-L8CR8820, 6ES7134-6PA00-0CU0 зав. № S C-L9DX5971,

SIMATIC ET200SP

74165-19

МП 201-0532018

МП 201-0532018 с

Изменением

№ 1

19.11.

2021

Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»), г. Москва

ФГБУ

«ВНИИМС»,

г. Москва

НА: 6DL1134-6UD00-0PK0 зав № S VPN4363230, 6DL1135-6UD00-0PK0 зав. № S VPN4364927, 6DL1135-6TB00-0HX1 зав. № S VPN4401718, 6DL1134-6TB00-0HX1 зав. № S VPN3464392, 6DL1136-6AA00-0PH1 зав. № S VPN6597395, 6DL1134-6JD00-0HX1 зав. № S VPN3494602

3.

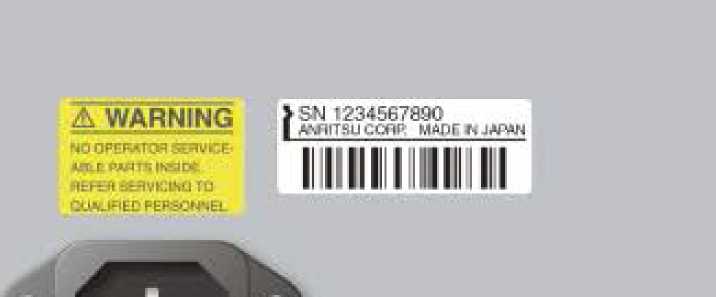

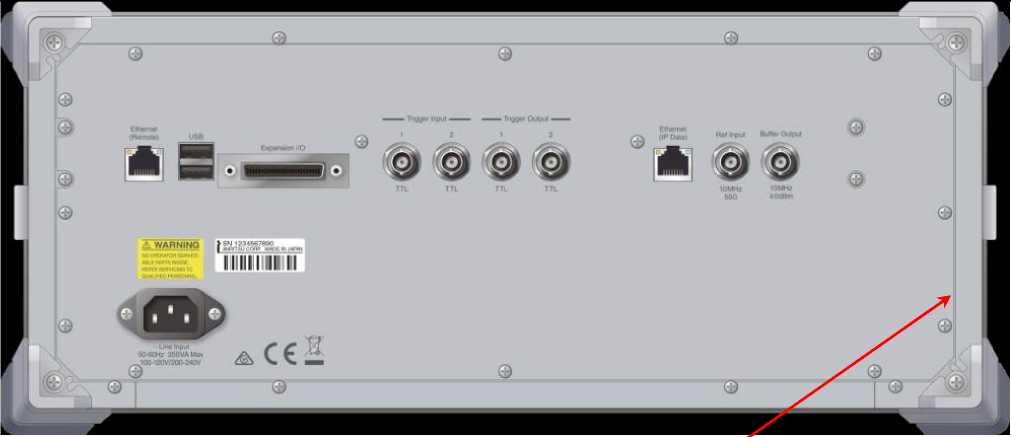

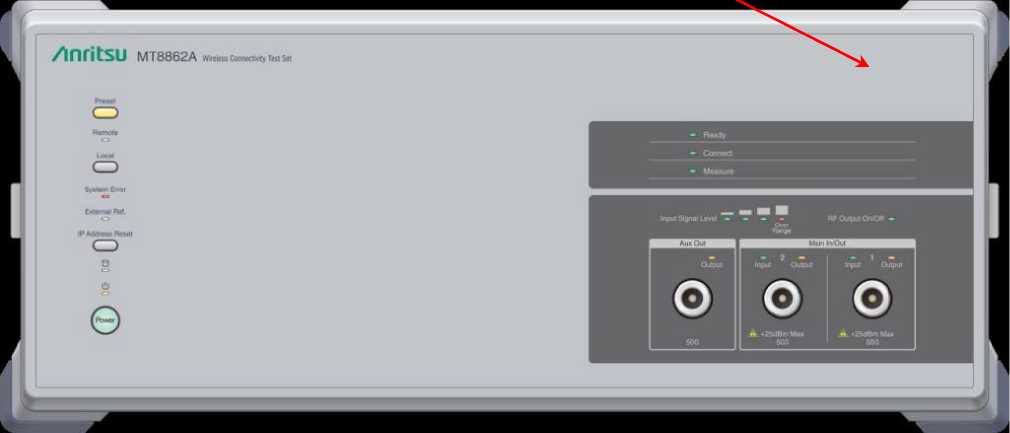

Анализаторы оборудования беспроводных локальных сетей

MT8862A

6272327202

75804-19

MT8862A/\1

П-2019

MT8862A/\1

П-2022

20.06.

2022

ООО «Анритсу ЭМЕА Лтд.»,

г. Москва

АО «АКТИ-Мастер», г. Москва

4.

Системы комплексные радиотехнические аэродромные метеорологические

КРАМС-4

11001

84301-21

Общество с ограниченной ответственностью «Институт радарной метеорологии» (ООО «ИРАМ»), Ленинградская обл., Всеволожский район, п. Воейково

МП 2540112-2021

МП 2540112-2021 с изменением № 1

12.07.

2022

ООО «ИРАМ», Ленинградская обл.,

Всеволожский район, п. Воейково

ФГУП «ВНИИМ им.

Д.И.

Менделеева», г. Санкт-

Петербург

Идентификационные данные (признаки)

Значение

SENSE-4GAS

SENSE-1GAS

Идентификационное наименование ПО

sense-4gas-v1.0.hex

sense-1gas-v1.0.hex

Номер версии (идентификационный номер ПО), не ниже

1.0

Цифровой идентификатор ПО

-

Определяемый компонент¹)

Диапазоны измерений определяемого компонента

Пределы допускаемой основной погрешности, %

массовой концентрации²⁾, мг/м³

объемной доли, млн^{-1 (}РР^т)

приведе нной⁴⁾

относите льной

Диоксид серы (SO)

от 0 до 0,14 включ.

от 0 до 0,05 включ.

±20

-

св. 0,14 до 5,00 включ.

св.0,05 до 1,75 включ.

-

±20

Сероводород

(OS)

от 0 до 0,08 включ.

от 0 до 0,05 включ.

±20

св. 0,08 до 15,20 включ.

св. 0,05 до 10,00 включ.

±20

Оксид азота (NO)

от 0 до 0,07 включ.

от 0 до 0,05 включ.

±20

-

св. 0,07 до 1,30 включ.

св. 0,05 до 1,00 включ.

-

±20

Диоксид азота

(NO)

от 0 до 0,05 включ.

от 0 до 0,025 включ.

±20

-

св. 0,05 до 2,00 включ.

св. 0,025 до 1,000 включ.

-

±20

Оксид углерода (CO)

от 0 до 0,6 включ.

от 0 до 0,5 включ.

±20

-

св. 0,6 до 250,0 включ.

св. 0,5 до 200,0 включ.

±20

Озон (Оз)

от 0 до 0,2 включ.

от 0 до 0,1 включ.

±20

-

св. 0,2 до 7,5 включ.

св. 0,1 до 3,5 включ.

-

±20

Диоксид углерода (СО2)³⁾

от 0 до 100 включ.

от 0 до 50 включ.

±20

-

св. 100 до 9000 включ.

св. 50 до 4600 включ.

-

±20

Метан (CH4)³⁾

от 0 до 350 включ.

от 0 до 500 включ.

±20

-

св. 350 до 60000

св. 500 до 85000

-

±20

Аммиак (NH3)

от 0 до 2 включ.

от 0 до 2,5 включ.

±20

-

св. 2 до 20 включ.

св. 2,5 до 25,0 включ.

-

±20

Формальдегид (CH2O)

от 0 до 0,07 включ.

от 0 до 0,05 включ.

±20

-

св. 0,07 до 5,00 включ.

св. 0,05 до 4,00 включ.

-

±20

Хлористый водород (HCl)

от 0 до 1,6 включ.

от 0 до 1 включ.

±20

-

св. 1,6 до 20,0 включ.

св. 1 до 12 включ.

-

±20

Определяемый компонент^

Диапазоны измерений определяемого компонента

Пределы допускаемой основной погрешности, %

массовой концентрации²⁾, мг/м³

объемной доли, млн^-1 (ppm)

приведе нной⁴⁾

относите льной

Фтороводород (HF)

от 0 до 0,4 включ.

от 0 до 0,5 включ.

±20

-

св. 0,4 до 2 включ.

св. 0,5 до 2,5 включ.

-

±20

• ¹⁾ - Для исполнений SENSE-1GAS на одном газоанализаторе может быть сконфигурирован 1 измерительный диапазон; для исполнений SENSE-4GAS - от 1 до 4 диапазонов;

• ²⁾ - Пересчет объемной доли (млн^-1) в массовую концентрацию компонента (мг/м³) проводится с приведением к температуре 0 ^оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89;

• ³⁾ - Только для исполнения SENSE-1GAS;

• ⁴⁾ - Приведенная погрешность нормирована к верхнему значению диапазона измерений;

Время установления показаний, Т0,9 не более секунд:

• - для компонентов: оксидов азота (NO, NO2), оксида углерода (CO), диоксида серы (SO2), озона (O3), сероводорода (H2S), аммиака (NH3), формальдегида (CH2O), хлористого водорода (HCl) - 60;

• - для компонентов: диоксида углерода (CO2), фтороводорода (HF), метана (CH4) - 90.

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от 15 до 25 °C на каждые 10 °C, в долях от предела допускаемой основной погрешности:

±0,3

Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей среды в диапазоне от 20 до 90 %, в долях от пределов допускаемой основной погрешности:

±0,2

Наименование характеристики

Значение

Номинальное значение напряжения, В

от 2,5 до 3,3

Потребляемый ток, мА, не более

200

Габаритные размеры (высота^хдиаметр), мм, не более:

- SENSE-1GAS

130x25

- SENSE-4GAS

180x102

Масса, кг, не более

0,3

Длина кабеля, мм, не более

200

Наименование характеристики

Значение

Рабочие условия эксплуатации газоанализаторов:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

от -40 до +60 от 5 до 95 (без конденсации) от 80 до 110

Время прогрева газоанализатора, не более, ч

1

Средний срок службы, лет

2

Средняя наработка на отказ, ч

15000

Степень защиты по ГОСТ 14254-2015

IP65

Наименование

Обозначение

Количество

Г азоанализатор

в соответствии с заказом

1 шт.

Руководство по эксплуатации

GAS.00.001^

1 экз.

Паспорт:

- исполнения SENSE-1GAS

SENSE-1GAS.№

1 экз.

- исполнения SENSE-4GAS

SENSE-4GAS.nO

1 экз.

Калибровочный адаптер

-

по заказу

Идентификационные данные (признаки)

Значение

Идентификационное наименование

MT8862A Package

Номер версии (идентификационный номер)

Package Version не ниже 02.01.07

Наименование характеристики

Значение

1

2

ОПОРНЫЙ ГЕНЕРАТОР

Частота, МГ ц

10

Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки при температуре (25 ±5) °C

±2,240^-8

Относительный годовой дрейф частоты, не более

±1,0-10’⁷

Уровень сигнала на выходе синхронизации, дБм ¹⁾, не менее

0,0

Диапазон частоты сигнала на входе синхронизации, МГ ц

10 ±10-10"⁶

Уровень сигнала на входе синхронизации, дБм

от -15 до +20

1

2

ПЕРЕДАТЧИК (ГЕНЕРАТОР СИГНАЛО]

В)

Диапазон частот, МГц

базовое исполнение

от 2400 до 2500

с опцией МТ8862А-001 дополнительно

от 5000 до 6000

с опцией MT8862A-002 дополнительно

от 6000 до 7300

Разрешение по частоте, Г ц

1,0

Диапазон установки уровня мощности, дБм

от -120 до 0

Разрешение по уровню мощности, дБ

0,1

Пределы допускаемой относительной погрешности установки уровня мощности при

температуре (25 ±5) °C, дБ

на частотах от 2400 до 2500 МГц

±1,0

на частотах от 5000 до 7300 МГц

±1,3

Относительный уровень второй гармоники, дБ, не более

-25

ПРИЕМНИК (АНАЛИЗАТОР СИГНАЛОВ)

Диапазон частот, МГц

базовое исполнение

от 2400 до 2500

с опцией МТ8862А-001 дополнительно

от 5000 до 6000

с опцией MT8862A-002 дополнительно

от 6000 до 7300

Разрешение по частоте, Г ц

1,0

Диапазон установки опорного уровня мощности, дБм

от -65до +25

Разрешение по уровню мощности, дБ

0,1

Пределы допускаемой относительной погрешности измерения уровня мощности P при

температуре (25 ±5) °C, дБ

в узкополосном режиме (полоса измерения 300 кГц)

-30 дБм < Р < +25 дБм

±0,7

-55 дБм < Р < -30 дБм

±0,9

-65 дБм < Р < -55 дБм

±1,1

в широкополосном режиме (полоса измерения 160 МГц)

-30 дБм < Р < +25 дБм

±0,7

-50 дБм < Р < -30 дБм

±1,0

Нелинейность вертикальной шкалы при уровне мощности Р, дБ, не более

в узкополосном режиме (полоса измерения 300 кГц), опорный уровень от 0 до -40

дБм

Р > -55 дБм

±0,2

-65 дБм < Р < -55 дБм

±0,4

в широкополосном режиме (полоса измерения 160 МГц), опорный уровень от 0 до -30

дБм

Р > -40 дБм

±0,4

1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.

Наименование характеристики

Значение

Тип высокочастотных соединителей каналов

N(f)

КСВН каналов, не более

Mainl, Main2

Aux

на частотах от 2400 до 2500 МГц

1,5

1,5

на частотах от 5000 до 7300 МГц

1,7

1,6

Напряжение сети питания частотой 50 Гц

от 200 до 240

Потребляемая мощность, В^А, не более

350

Габаритные размеры (ширина ^х высота ^х глубина), мм

426x177x390

Масса, кг, не более

14

Рабочие условия применения

температура окружающего воздуха, °C

от 5 до 45

относительная влажность воздуха, %

от 40 до 80

Наименование и обозначение

Количество

Анализатор оборудования беспроводных локальных сетей MT8862A

1 шт.

Аппаратные и программные опции

по заказу

Кабель сетевой

1 шт.

Кабель LAN (Ethernet)

1 шт.

Компакт-диск с документацией и программным обеспечением

1 шт.

Анализаторы оборудования беспроводных локальных сетей MT8862A. Руководство по эксплуатации M-W3901AE-10.0R

1 экз.

Идентиф икационные данные (признаки)

Значение

STEP7

STEP7 (TiaPortal)

PCS7

PCS neo

Идентификационное наименование ПО

6ES7810-

4Cxxx-xxxx

6ES7822-

1Axxx-xxxx

6ES7658-xxxxx-

xxxx

6DL89xx-xxxxx-

xxxx

Номер версии

не ниже V5.5

не ниже V15

не ниже V9

не ниже V3

Тип модуля

Диапазоны измерений входных сигналов

Разрядность выходных цифровых сигналов

Пределы допускаемой основной погрешности

Пределы допускаемой основной погрешности в рабочих условиях

1

2

3

4

5

6ES7134-6FBхх-хBAх

2 входа

от 0 до 10 В

15 бит

Y = ±0,3 %

Y = ±0,5 %

от 1 до 5 В

от -5 до +5 В

16 бит + знак

от -10 до +10 В

6ES7134-6GBхх-хBAх

2 входа

от 0 до 20 мА

15 бит

Y = ±0,3 %

Y = ±0,5 %

от 4 до 20 мA

от -20 до +20 мА

16 бит + знак

1

2

3

4

5

6ES7134-6HBxx-xCAx

2 входа

от 0 до 10 В

15 бит

Y = ±0,05 %

Y = ±0,1 %

от 1 до 5 В

от -10 до +10 В

16 бит + знак

от -5 до +5 В

от 0 до 20 мА

15 бит

от 4 до 20 мA

от -20 до +20 мА

16 бит + знак

6ES7134-6HBxx-xDAx

2 входа

от 0 до 10 В

15 бит

Y = ±0,2 %

Y = ±0,3 %

от 1 до 5 В

13 бит

от -10 до +10 В

16 бит + знак

от -5 до +5 В

15 бит + знак

от 0 до 20 мА

15 бит

от -20 до +20 мА

16 бит + знак

от 4 до 20 мА

14 бит

6ES7134-6HDxx-xBAx

4 входа

от 0 до 10 В

15 бит

Y = ±0,3 %

Y = ±0,5 %

от 1 В до 5 В

от -10 до +10 В

16 бит + знак

от -5 до +5 В

от 0 до 20 мА

15 бит

от 4 мА до 20 мA

6ES7134-6GDхх-хBAх

4 входа

от 0 до 20 мА

15 бит

Y = ±0,3 %

Y = ±0,5 %

от 4 мА до 20 мA

от -20 мА до +20 мА

16 бит + знак

6ES7134-6JDхх-хСАх

4 входа ^1,2

от -50 до +50 мВ

16 бит + знак

Y = ±0,05 %

Y = ±0,1 %

от -80 до +80 мВ

от -250 до +250 мВ

от -1 до +1 В

ТП типа: B,C³, E, J, K, L, N, R, S, T, U,

Tхк(L)

Д = ±1,0 °С

Д = ±1,5 °С

Cu 10 от -200 до +260 ^ОС

(стандартное исполнение) от -50 до +150ОС (климатическое исполнение)

16 бит + знак

Д = ±1,0 °С

Д = ±1,5 °С

Pt 100, Pt 200,

Pt 500, Pt 1000: от -200 до +850 ос (станд. исп.) от -120 до +130ОС (клим. исп.)

Д = ±0,6 °С

Д = ±0,13 °С

Д = ±1,0 °С

Д = ±0,25 °С

1

2

3

4

5

6ES7134-6JDxx-xCAx

4 входа

(продолжение)

Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000:

от -60 до +250 ^ОС (станд. исп.)

от -60 до +250ОС (клим. исп.)

16 бит + знак

Д = ±0,2 °С

Д = ±0,4 °С

от 0 до 150 Ом

15 бит

Y = ±0,05 %

Y = ±0,1 %

от 0 до 300 Ом

от 0 до 600 Ом

от 0 до 3000 Ом

от 0 до 6000 Ом

6ES7134-6JFxx-xCAx

8 входов ^{1 2}

от -50 до +50 мВ

16 бит + знак

Y = ±0,05 %

Y = ±0,1 %

от -80 до +80 мВ

от -250 до +250 мВ

от -1 до +1 В

ТП типа: B,C³, E, J, K, L, N, R, S, T, U, Txк(L)

Д = ±1,0 °С

Д = ±1,5 °С

Pt 100, Pt 200,

Pt 500, Pt 1000: от -200 до +850 ос (станд. исп.) от -120 до +130ОС (клим. исп.)

Д = ±0,6 °С

Д = ±0,13 °С

Д = ±1,0 °С

Д = ±0,25 °С

Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000: от -60 до +250 ос (станд. исп.) от -60 до +250ОС (клим. исп.)

Д = ±0,2 °С

Д = ±0,4 °С

от 0 до 150 Ом

15 бит

Y = ±0,05 %

Y = ±0,1 %

от 0 до 300 Ом

от 0 до 600 Ом

от 0 до 3000 Ом

от 0 до 6000 Ом

6ES7134-6TDxx-xCAx

4 входа

от 4 до 20 мА

15 бит + знак

Y = ±0,3 %

Y = ±0,5 %

6ES7134-6FFxx-xAAx

8 входов

от 0 до 10 В

15 бит

Y = ±0,3 %

Y = ±0,5 %

от -10 до +10 В

16 бит + знак

6ES7134-6GFxx-xAAx

8 входов

от 0 до 20 мА

15 бит

Y = ±0,3 %

Y = ±0,5 %

от 4 до 20 мA

от -20 до +20 мА

16 бит + знак

1

2

3

4

5

6DL1134-6THxx-xPHx

16 входов

от 0 до 20 мА

16 бит + знак

Y = ±0,1 %

Y = ±0,5 %

от 4 до 20 мА

6DL1134-6JHxx-xPHx

8 входов из 16 (режим работы)^1,2

от -1 до +1 В

16 бит + знак

Y = ±0,05 %

Y = ±0,1 %

от -250 до +250 мВ

от -50 до +50 мВ

от -80 до +80 мВ

ТП типа: B,C³, E, J, K, L, N, R, S, T, U,

Тхк^)

Д = ±1,0 °С

Д = ±1,5 °С

6DL1134-6JHхх-хPHх

16 входов из 16 (режим работы)

от 0 до 150 Ом

15 бит

Y = ±0,05 %

Y = ±0,1 %

от 0 до 300 Ом

от 0 до 600 Ом

от 0 до 3000 Ом

от 0 до 6000 Ом

Pt 100, Pt 200,

Pt 500, Pt 1000: от -200 до +850 ^ОС (станд. исп.) от -120 до +130ОС (клим. исп.)

16 бит + знак

Д = ±0,6 °С

Д = ±0,13 °С

Д = ±1,0 °С

Д = ±0,25 °С

Ni 100, Ni 120, Ni

200,

Ni 500, Ni 1000: от -60 до +180 ос (станд. исп.) от -60 до +180ОС (клим. исп.)

Д = ±0,2 °С

Д = ±0,4 °С

Си 10 от -180 до

+200 ОС (станд. исп.) от -50 до +150ОС (клим. исп.)

Д = ±1,0 °С

Д = ±1,5 °С

6DL1133-6EWхх-хPHх

16 входов

от 0 до 10 мА

16 бит + знак

Y = ±0,1 %

Y = ±0,5 %

от 0 до 20 мА

от 4 до 20 мА

6ES7136-6AAхх-хCA1

4 входа

от 0 до 20 мА

16 бит + знак

Y = ±0,1 %

Y = ±2,0 %

от 4 до 20 мА

6ES7134-6JDхх-хDA1

4 входа

от -1 до +1 В

16 бит + знак

• Y = ±0,05 %

• Y = ±0,2 %⁴

• Y = ±0,1 %

• Y = ±0,3 %⁴

от -250 до +250 мВ

от -50 до +50 мВ

от -80 до +80 мВ

1

2

3

4

5

6ES7134-6JDxx-xDA1

4 входа (продолжение)

ТП типа: B,C, E, J, K, L, N, R, S, T, U, Tхк(L)

16 бит + знак

Д = ±1,0 °С

Д = ±1,5 °С

6ES7136-6ABxx-xCA1

4 входа

от 0 до 10 В

16 бит + знак

Y = ±0,1 %

Y = ±2,0 %

6DL1134-6JDxx-xHXx

4 входа из 4 (режим работы)^1,2

от -1 до +1 В

16 бит + знак

Y = ±0,05 %

Y = ±0,1 %

от -250 до +250 мВ

от -50 до +50 мВ

от -80 до +80 мВ

ТП типа: B,C, E, J, K, L, N, R, S, T, U, Tхк(L)

Д = ±1,0 °С

Д = ±1,5 °С

6DL1134-6JDхх-хHXx

2 входа из 4 (режим работы)^1,2

от 0 до 150 Ом

15 бит

Y = ±0,05 %

Y = ±0,1 %

от 0 до 300 Ом

от 0 до 600 Ом

от 0 до 3000 Ом

от 0 до 6000 Ом

Pt 100, Pt 200,

Pt 500, Pt 1000: от -200 до +850 ^ОС (станд. исп.) от -120 до +130ОС (клим. исп.)

16 бит + знак

Д = ±0,6 °С

Д = ±0,13 °С

Д = ±1,0 °С

Д = ±0,25 °С

Ni 100, Ni 120,

Ni 200, Ni 500,

Ni 1000:

от -60 до +250 ос (станд. исп.) от -120 до +130ОС (клим. исп.)

Д = ±0,2 °С

Д = ±0,4 °С

Cu 10: от -180 до

+200 ОС (станд. исп.) от -50 до +150ОС (клим. исп.)

Д = ±1,0 °С

Д = ±1,5 °С

6DL1134-6TBхх-хHXx

2 входа

от 0 до 20 мА

15 бит + знак

Y = ±0,2 %

Y = ±0,3 %

от 4 до 20 мА

6DL1134-6UDхх-хPKх

4 входа

16 бит + знак

от 0 до 20 мА

Y = ±0,1 %

Y = ±0,5 %

от 4 до 20 мA

1

2

3

4

5

6DL1136-6AAxx-xPHx

8 входов

от 0 до 20 мА

16 бит

При температуре от -40 до +40 °С:

• Y = ±0,6 % при горизонтальном монтаже,

• Y = ±0,7 % при вертикальном монтаже

При температуре от +40 до +70 °С y = ±0,9 %

от 4 до 20 мА

Примечания

Используемые обозначения:

Y - пределы допускаемой основной приведенной к измеряемому диапазону значению погрешности;

Д - пределы допускаемой основной абсолютной погрешности;

• 1) пределы допускаемых погрешностей ИК измерения сигналов от ТП указаны без учета погрешности компенсации температуры холодного спая. Компенсация температуры холодного спая осуществляется с помощью встроенного канала компенсации Тхс с погрешностью ±1,5 °C в нормальных условиях и ±2,5 °C в рабочих условиях (для ТП тип С ±6 °C и ±8 °C соответственно);

• 2) пределы допускаемых абсолютных погрешностей для диапазонов измерений следующих ТП: тип В от +700 до +1820 °C, тип Е от -150 до +1000 °C, тип С от 0 до +2315 °C,

тип J от -210 до +1200 °C, тип K от -100 до +1372 °C, тип N от -150 до +1300 °C, тип L от -200 до +900 °C, тип R от +200 до +1768 °C, тип S от +100 до +1768 °C, тип T от -200 до +400 °C, тип U от -200 до +600 °C, тип Txk(L) ГОСТ от -200 до +800 °C;

• 3) пределы допускаемых абсолютных погрешностей для ТП тип С ±5 °C в нормальных условиях и ± 7 °C в рабочих условиях;

Нормальные условия применения:

• - температура окружающей среды                +25 °С

• - относительная влажность окружающего воздуха от 10 до 95 % без конденсации

• - атмосферное давление                           от 79,5 до 108,0 кПа

• 4) С выключенной функцией подавления помех.

Тип модуля

Разрядность входных цифровых сигналов

Диапазоны выходных сигналов

Пределы допускаемой приведенной (у) погрешности воспроизведения (приведенной к диапазону выходного сигнала)

В

нормальных условиях

В рабочих условиях

1

2

3

4

5

6ES7135-6FBхх-хBAх

2 выхода

15 бит

от 0 до 10 В

Y = ±0,3 %

Y = ±0,5 %

13 бит

от 1 до 5 В

15 бит + знак

от -5 до +5 В

16 бит + знак

от -10 до +10 В

6ES7135-6GBхх-хBAх

2 выхода

15 бит

от 0 до 20 мА

Y = ±0,3 %

Y = ±0,5 %

16 бит + знак

от -20 до +20 мА

14 бит

от 4 до 20 мA

6ES7135-6HBхх-хCAх

2 выхода

15 бит

от 0 до 10 В

Y = ±0,1 %

Y = ±0,2 %

13 бит

от 1 до 5 В

15 бит + знак

от -5 до +5 В

16 бит + знак

от -10 до +10 В

15 бит

от 0 до 20 мА

16 бит + знак

от -20 до +20 мА

14 бит

от 4 до 20 мA

6ES7135-6HBхх-хDAх

2 выхода

15 бит

от 0 до 10 В

Y = ±0,1 %

Y = ±0,2 %

13 бит

от 1 до 5 В

15 бит + знак

от -5 до +5 В

16 бит + знак

от -10 до +10 В

15 бит

от 0 до 20 мА

16 бит + знак

от -20 до +20 мА

14 бит

от 4 до 20 мA

6ES7135-6HDхх-хBAх

4 выхода

от 0 до 10 В

15 бит

Y = ±0,3 %

Y = ±0,5 %

от 1 В до 5 В

14 бит

от -5 до +5 В

15 бит + знак

от -10 до +10 В

16 бит + знак

от 0 до 20 мА

15 бит

от 4 до 20 мA

15 бит

от -20 до +20 мА

16 бит + знак

6DL1135-6TFхх-хPHх

8 выходов

15 бит

от 0 до 20 мА

Y = ±0,1 %

Y = ±0,5 % ¹

16 бит + знак

от 4 до 20 мA

14 бит

от 0 до 10 мА

1

2

3

4

5

6ES7135-6TDxx-xCA1

4 выхода

16 бит + знак

от 0 до 20 мА

Y = ±0,1 %

Y = ±0,3 % ¹

от 4 до 20 мА

6DL1135-6UDxx-xPKx

4 выхода

15 бит

от 0 до 20 мА

Y = ±0,1 %

Y = ±0,5 % ¹

от 4 до 20 мА

6DL1135-6TBxx-xHXx

2 выхода

15 бит

от 0 до 20 мА

Y = ±0,2 %

Y = ±0,5 % ¹

16 бит + знак

от 4 до 20 мА

Примечания

1) Пределы допускаемой приведенной к диапазону выходного сигнала погрешностей в диапазоне от 0 до +60 °C для модулей:

• - 6DL1135-6UDxx-xPKx, 6ES7135-6TDxx-xCA1, 6DL1135-6TFxx-xPHx y = ±0,2 %.

• - 6DL1135-6TBxx-xHXx y = ±0,3 %.

Нормальные условия применения:

• - температура окружающей среды                  +25 °С

• - относительная влажность окружающего воздуxа     от 10 до 95 % без конденсации

• - атмосферное давление                             от 79,5 до 108,0 кПа

Измеряемая величина

Диапазоны измерений вxодныx сигналов

Пределы допускаемой приведенной погрешности (y) в нормальный условияx

Фазное напряжение переменного тока

от 90 до 264 В

Y = ±0,5 %

Линейное напряжение переменного тока

от 155 до 460 В

Сила переменного тока

от 0,01 до 1 А от 0,05 до 5 А

Y = ±0,5 %

Частота переменного тока

от 45 до 65 Гц

0,05

Активная мощность

от -3Д10⁹ до +3Д10⁹ Вт

Y = ±1 %

Реактивная мощность

от -3Д10⁹ до +3Д10⁹ вар

Y = ±1 %

Полная мощность

от -3,0П0⁹ до +3Д10⁹ ВА

Y = ±1 %

Коэффициент мощности

от 0 до 1

-

Фазовый угол

от 0 до 360 °

±1 °

Активная электроэнергия

от 0 до 1,8-10³⁸ Вт^ч

Y = ±1,0 %

Реактивная электроэнергия

от 0 до 1,8-10³⁸ вар^ч

Y = ±2,0 %

Измеряемая величина

Диапазоны измерений входных сигналов

Пределы допускаемой приведенной погрешности (у) в рабочих условиях

Фазное напряжение переменного тока

от 3 до 300 В

Y = ±0,2 %

Линейное напряжение переменного тока

от 6 до 519 В

Y = ±0,2 %

Сила переменного тока

от 0,05 до 5 А

Y = ±0,2 %

Частота переменного тока

от 45 до 65 Гц

0,05

Активная мощность

от -3,040⁹ до +3,040⁹ Вт

Y = ±0,5 %

Реактивная мощность

от -3Д10⁹ до +3Д10⁹ вар

Y = ±1,0 %

Полная мощность

от -3,040⁹ до +3,040⁹ ВА

Y = ±0,5 %

Коэффициент мощности

от 0 до 1

±0,5

Фазный угол

от 0 до 360 °

±0,5 °

Активная электроэнергия

от 0 до 1,8-10³⁸ Вт^ч

Y = ±0,5 %

Реактивная электроэнергия

от 0 до 1,8-10³⁸ вар^ч

Y = ±1,0 %

Измеряемая величина

Диапазоны измерений входных сигналов

Пределы допускаемой приведенной погрешности (у) в нормальных условиях

Фазное напряжение переменного тока

от 90 до 293 В

Y = ±0,2 %

Линейное напряжение переменного тока

от 155 до 508 В

Y = ±0,2 %

Сила переменного тока

от 0,05 до 5 А

Y = ±0,2 %

Частота переменного тока

от 45 до 65 Гц

0,05

Активная мощность

от -3,040⁹ до +3,040⁹ Вт

Y = ±0,5 %

Реактивная мощность

от -3Д10⁹ до +3Д10⁹ вар

Y = ±1,0 %

Полная мощность

от -3,040⁹ до +3,040⁹ ВА

Y = ±0,5 %

Коэффициент мощности

от 0 до 1

-

Фазный угол

от 0 до 360 °

±1 °

Активная электроэнергия

от 0 до 1,8-10³⁸ Вт^ч

Y = ±0,5 %

Реактивная электроэнергия

от 0 до 1,8-10³⁸ вар^ч

Y = ±1,0 %

Измеряемая величина

Диапазоны измерений входных сигналов

Пределы допускаемой приведенной погрешности (у) в рабочих условиях

Фазное напряжение переменного тока

от 3 до 300 В

Y = ±0,2 %

Линейное напряжение переменного тока

от 6 до 519 В

Y = ±0,2 %

Напряжение переменного тока

от 66 до 424 мВ

Y = ±0,2 %

Частота переменного тока

от 45 до 65 Гц

0,05

Активная мощность

от -3,040⁹ до +3,040⁹ Вт

Y = ±0,5 %

Реактивная мощность

от -3Д10⁹ до +3Д10⁹ вар

Y = ±1,0 %

Полная мощность

от -3,040⁹ до +3,040⁹ ВА

Y = ±0,5 %

Коэффициент мощности

от 0 до 1

±0,5

Фазный угол

от 0 до 360 °

±0,5 °

Активная электроэнергия

от 0 до 1,8-10³⁸ Вт^ч

Y = ±0,5 %

Реактивная электроэнергия

от 0 до 1,8-10³⁸ вар^ч

Y = ±1,0 %

Наименование параметра

Значение

Напряжение питания:

• - напряжение переменного тока с частотой от 45 до 65 Гц, В

• - напряжение постоянного тока, В

от 90 до 264

от 19 до 28

Рабочие условия применения:

Температура окружающей среды при вертикальной (горизонтальной) установке ET200SP, кроме перечисленных ниже модулей, °С ¹

от 0 до +50 (+60)

Температура окружающей среды при вертикальной (горизонтальной) установке ET200SP HA, °С

от -40 до +60 (+70)

Относительная влажность окружающего воздуха, без конденсации, %

от 10 до 95

Атмосферное давление, кПа

от 79,5 до 108,0

Вибрации при частоте от 5 до 9 Гц, с постоянной амплитудой, мм

до 3,5

Вибрации при частоте от 9 до 900 Гц, с постоянным ускорением, м/с²

до 9,8

Нормальная температура окружающей среды, °С

+25

Срок службы, лет, не менее

10

Примечание - габаритные размеры и масса устройств - в зависимости от конфигурации.

1 - для модулей 6Е87134-6ГОхх-хВА1, 6Е87135-6ТБхх-хСА1, 6ES7134-6РА0х-хCUх , 6ES7134-6PA2х-хCUх нижнее значение температуры минус 30 °С.

Наименование

Обозначение

Количество

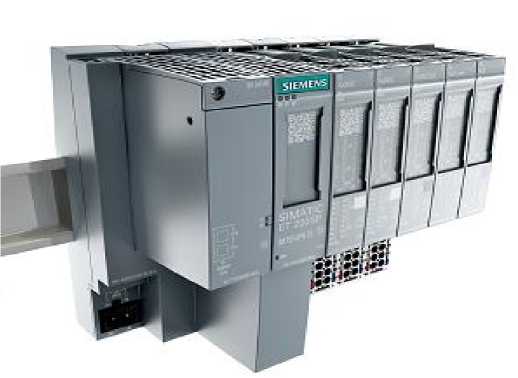

Устройства распределенного ввода-вывода SIMATIC ET200SP/SP HA   в   заказанной

конфигурации

SIMATIC ET200SP/SP HA

1 шт.

Упаковка

-

1 шт.

Комплект технической документации на русском языке

-

1 комплект

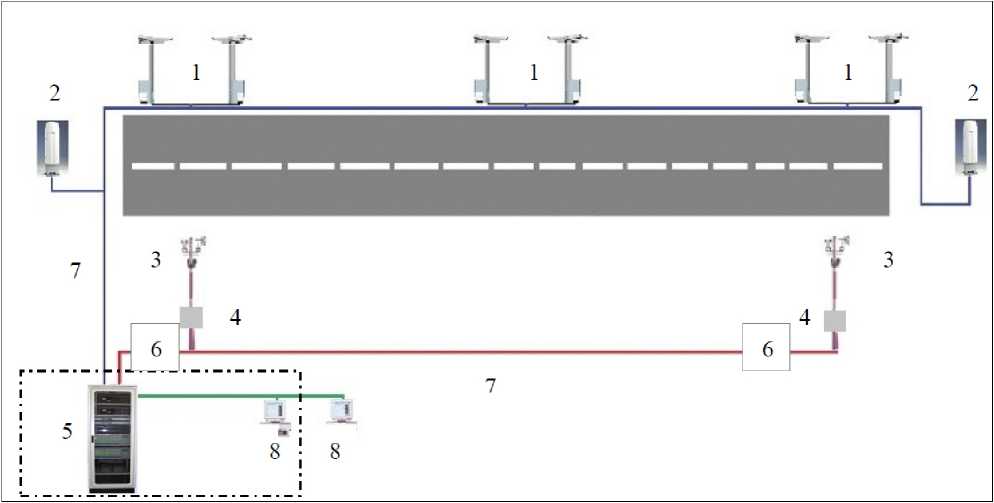

Наименование канала измерений

Первичные измерительные преобразователи

Канал измерений температуры воздуха

Измеритель влажности и температуры HMP155 Измеритель влажности и температуры HMP45D Измеритель влажности и температуры ИТВВ Датчик влажности-температуры ДТВВ-01 Термогигрометр авиаметеорологический ТГА

Канал измерений относительной влажности воздуха

Измеритель влажности и температуры HMP155 Измеритель влажности и температуры HMP45D Измеритель влажности и температуры ИТВВ

Измеритель влажности и температуры ДТВВ-01 Измеритель влажности и температуры ТГА

Канал измерений атмосферного давления

Барометр цифровой РТВ220

Барометр цифровой РТВ330

Барометр рабочий сетевой БРС-1М

Датчик давления BARO-1

Барометр авиаметеорологический БА-01

Датчик атмосферного давления ДАДС-1

Канал измерений скорости воздушного потока

Измеритель параметров ветра ИПВ-01

Преобразователь скорости воздушного потока

WAA151/WAA252

Преобразователь скорости и направления воздушного потока ультразвуковые WMT700

Преобразователь скорости и направления воздушного потока WM30/WMS302m

Анеморумбометр Пеленг СФ-03

Датчик скорости и направления ветра ДСНВ

Датчик скорости и направления ветра ДВВ

Канал измерений направления воздушного потока

Измеритель параметров ветра ИПВ-01

Преобразователь направления воздушного потока

WAV151/WAV252

Преобразователь скорости и направления воздушного потока ультразвуковые WMT700

Преобразователь скорости и направления воздушного потока WM30/WMS302m

Анеморумбометр Пеленг СФ-03

Датчик скорости и направления ветра ДСНВ

Датчик скорости и направления ветра ДВВ

Наименование канала измерений

Первичные измерительные преобразователи

Канал измерений высоты нижней границы облаков

Измеритель высоты облаков CL31/CL31m Датчик высоты облаков CT25k Измеритель облачности СД-02-2006 Регистратор высоты облаков РВО-5 Датчик высоты облаков ДВО-2

Датчик облаков лазерный ДОЛ-2

Канал измерений метеорологической оптической дальности

Трансмиссометр LT31

Трансмиссометр MITRAS Нефелометр FD70

Нефелометр FS11/FS11P

Нефелометр PWD/PWD22m

Нефелометр FD12/FD12P

Нефелометр Пеленг СЛ-03

Измеритель дальности видимости (фотометр импульсный) ФИ-3

Измеритель дальности видимости ФИ-4

Прибор для измерения метеорологической дальности видимости Пеленг СФ-01

Измеритель дальности видимости ИМДВ-1

Датчик метеорологической дальности видимости

ДМДВ

Канал измерений количества осадков

Осадкомер RG13/RG13H

Датчик атмосферных осадков OTT Pluvio²

Преобразователи измерительные

Преобразователь измерительный QML201/QML 201 (Сайма)

Цифровой преобразователь WT серии 500 Преобразователь измерительный QLI50 Преобразователь измерительный WAC155

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

R.U.HTAB.00005-02

Номер версии (идентификационный номер) ПО

не ниже 13.01

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК атмосферного давления

РТВ330,

РТВ220,

БРС-1М,

BARO-1

Диапазон измерений атмосферного давления, гПа

от 600 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,3

ДАДС-1

Диапазон измерений атмосферного давления, гПа

от 500 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,5

БА-01

Диапазон измерений атмосферного давления, гПа

от 600 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,33

ИК

температуры воздуха

HMP45D

Диапазон измерений температуры, °С

от -40 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

• - в диапазоне св. -30 до +50 °С включ.;

• - в диапазоне от -40 до -30 °С включ. и в диапазоне св. +50 до +60 °С

±0,2

±0,4

HMP155

Диапазон измерений температуры, °С

от -60 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

• - в диапазоне св. -30 до +50 °С включ.;

• - в диапазоне от -60 до -30 °С включ. и в диапазоне св. +50 до +60 °С

±0,2

±0,4

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК температуры воздуха

ИТВВ

Диапазон измерений температуры, °C

от -60 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °C

• - в диапазоне св. -30 до +60 °С;

• - в диапазоне от -60 до -30 °С включ.

±0,2

±0,3

ДТВВ-01

Диапазон измерений температуры, °C

от -50 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °C

±0,4

ТГА

Диапазон измерений температуры, °C

от - 60 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С

• - в диапазоне от -60 до +20 °С включ.

• - в диапазоне св. +20 до +60 °С

±(0,226-0,00281*¹)

±(0,055+0,00571*¹)

ИК

относительной влажности воздуха

HMP45D,

HMP155

Диапазон измерений, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений, %:

• - в диапазоне от 0 до 90 % включ.;

• - в диапазоне св. 90 до 100 %

±3

±4

ИТВВ

Диапазон измерений относительной влажности, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерении относительной влажности, %

• - в диапазоне св. 20 до 90% включ.

• - в диапазоне от 0 до 20% включ. и св.

90 до 100 %

н- н-

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК относительной влажности воздуха

ДТВВ-01

Диапазон измерений относительной влажности, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерении относительной влажности, %

• - в диапазоне св. 10 до 90% включ.

• - в диапазоне от 0 до 10% включ. и св. 90 до 100 %

± 2

± 5

ИК относительной влажности воздуха

ТГА

Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от -40 до +60 °С), %

от 1 до 98

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности, % :

• - при температуре от +15 до +25 °С включит.

• - при температуре от -40 до -10 °С

• - при температуре от -10 до 0 °С

• - при температуре от 0 до +15 °С и св. +25 до +40 °С включ.

• - при температуре св. +40 °С

±3

±7,0

±4,0 ±(3+0,008^ ф*²)

±(3+0,012- ф*²)

ИК скорости воздушного потока

ИПВ-01,

WAA151,

WAA252,

WMT700,

WM30/

WMS302m

Диапазон измерений, м/с

от 0,5 до 60

Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,5 до 5 м/с включ.; -в диапазоне св. 5 до 60 м/с

±0,5

±(0,3+0,04V³)

ДВВ

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 60

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,04+0,03V*³)

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК скорости воздушного потока

ДСНВ

Диапазон измерений скорости воздушного потока, м/с

от 0,4 до 75

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,04+0,04V*³)

Пеленг СФ-03

Диапазон измерений скорости воздушного потока, м/с

от 1 до 55

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с:

-в диапазоне от 1 до 5 м/с включ.; -в диапазоне св. 5 до 55 м/с

±0,5

±(0,3+0,04V³)

ИК направления воздушного потока

WAV151,

WAV252,

WMT700,

WM30/

WMS302m

Диапазон измерений

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений

±3°

Пеленг СФ-03

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений

±5°

ИПВ-01

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности направления воздушного потока:

-в диапазоне от 0,5 до 1 м/с включ.;

- в диапазоне св. 1 м/c до 60 м/с

±10°

±3°

ДВВ

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±2°

ДСНВ

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±2°

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК высоты нижней границы облаков

QL31, ДОЛ-2

Диапазон измерений высоты нижней границы облаков, м

от 10 до 7600

Пределы допускаемой погрешности измерений высоты нижней границы облаков:

• - абсолютной, в диапазоне от 10 до 100 м включ., м

• - относительной в диапазоне св. 100 до 7600 м, %

±10

±10

CL31m,

CT25k,

СД-02-2006,

РВО-5,

ДВО-2

Диапазон измерений высоты нижней границы облаков, м

от 10 до 3000

Пределы допускаемой погрешности измерений высоты нижней границы облаков:

- абсолютной, в диапазоне от 10 до 100 м включ., м

-относительной в диапазоне св. 100 до 3000 м, %

±10

±10

ИК

метеорологической оптической дальности

LT31,

MITRAS

Диапазон измерений высоты нижней границы облаков, м

от 10 до 10000

Пределы допускаемой относительной погрешности измерений высоты нижней границы облаков:

• - в диапазоне от 10 до 2000 м включ.;

• - в диапазоне св. 2000 до 4500 м включ.;

• - в диапазоне св. 4500 до 6500 м включ.;

• - в диапазоне св. 6500 до 10000 м

±5

±10

±15

±20

ФИ-4

Диапазон измерений высоты нижней границы облаков, м:

• - при измерительной базе 35 м;

• - при измерительной базе 100 м;

от 20 до 6000 от 45 до 10000

Пределы допускаемой относительной погрешности измерений высоты нижней границы облаков, %

• - в диапазоне от 20 до 250 м включ.;

• - в диапазоне св. 250 до 3000 м включ.;

• - в диапазоне св. 3000 до 10000 м

±15

±10

±20

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК метеорологической оптической дальности

ФИ-3,

Пеленг СФ-01,

ИМДВ-1

Диапазон измерений метеорологической оптической дальности, м:

• - при измерительной базе 50 м;

• - при измерительной базе 70 м;

• - при измерительной базе 100 м;

от 30 до 4000 от 40 до 6000 от 60 до 8000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %

• - в диапазоне от 30 до 200 м включ.;

• - в диапазоне св. 200 до 400 м включ.;

• - в диапазоне св. 400 до 1500 м включ.;

• - в диапазоне св. 1500 до 3000 м включ.;

• - в диапазоне св. 3000 до 8000 м

±15 ±10 ±7

±10

±20

FS11/FS11P,

FD12/FD12P, PWD/PWD22m

Пеленг СЛ-03

Диапазон измерений метеорологической оптической дальности, м

от 10 до 20000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: -в диапазоне от 10 до 10000 м включ.; -в диапазоне св. 10000 до 20000 м;

±10

±20

FD70

Диапазон измерений метеорологической оптической дальности, м

от 10 до 50000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:

• - в диапазоне от 10 до 600 м включ.

• - в диапазоне св. 600 до 10000 м включ.

• - в диапазоне св. 10000 до 50000 м

±8

±10

±20

ДМДВ

Диапазон измерений метеорологической оптической дальности, м

от 10 до 20000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %:

• - в диапазоне от 10 до 600 м вкл.;

• - в диапазоне св. 600 до 10000 м включ.;

• - в диапазоне св. 10000 до 20000 м

±8

±10

±20

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК

количества осадков

RG13, RG13H

Диапазон измерений количества осадков, мм

от 0,2 до 200

Пределы допускаемой абсолютной погрешности измерений количества осадков, мм

±(0,2+0,05^М*⁴)

Pluvio²

Диапазон измерений количества осадков, мм

от 0,2 до 1500

Пределы допускаемой абсолютной погрешности измерений количества осадков, мм

±(1+0,01<М*⁴)

Примечание:

^*1t - значение измеряемой температуры, °С;

*2

ф- значение измеряемой влажности, %;

^V-измеренное значение скорости воздушного потока, м/с; *4

М-измеренное значение количества осадков, мм;

Наименование характеристики

Значение

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Г ц

220±22

50

Потребляемая мощность, В^А, не более

3000

Интерфейсы связи

RS-232, RS-485, Ethernet

Габаритные размеры центрального устройства системы КРАМС-4, мм, не более:

• - высота

• - ширина

• - длина

1900

700

2100

Масса центрального устройства системы КРАМС-4, кг, не более

700

Условия эксплуатации центрального устройства системы КРАМС-4, размещаемого в помещении:

-температура воздуха, °C

-относительная влажность воздуха, % -атмосферное давление, гПа

от +5 до +40

от 0 до 100 от 600 до 1100

Условия эксплуатации измерительных каналов и оборудования, размещаемого на открытом воздухе:

-температура воздуха, °C

-относительная влажность воздуха, %

-атмосферное давление, гПа

от -50 до +50

от 0 до 100 от 600 до 1100

Средняя наработка до отказа, ч, не менее

10000

Срок службы, лет, не менее

10

Наименование

Обозначение

Количество

Система комплексная радиотехническая аэродромная метеорологическая КРАМС-4

КРАМС-4

1 шт.

Руководство по эксплуатации

ИТАВ.416311.005-01РЭ

1 экз.

Формуляр

ИТАВ.416311.005-01ФО

1 экз.

*Количество и состав измерительных каналов конкретной системы КРАМС-4 указывается в ее формуляре.
