ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические серий C, TC (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или гильзы ТП.

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи серии С конструктивно выполнены в виде измерительной вставки, соединенной с клеммной головкой. Измерительная вставка состоит из одного или двух чувствительных элементов - термопар с минеральной изоляцией (MgO) термоэлектродов, помещенных в защитный чехол с различными видами присоединения к объекту измерений. Защитный чехол ТП соединен с керамической клеммной платформой или с металлической площадкой с удлинительными проводами, конструктивно выполненной для подсоединения измерительного преобразователя. ТП серии С имеют исполнения, различающиеся по конструкции защитного чехла, по видам монтажных приспособлений, по типу НСХ термопар и т.д.

ТП серии ТС изготовляются на основе термопарного кабеля и могут иметь как разборные, так и неразборные конструктивные исполнения (всего 9 исполнений). ТП состоят из измерительной вставки с одним или двумя чувствительными элементами (с заземленными, незаземленными или открытыми рабочими спаями с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры с различными видами технологических соединений и монтажных элементов, клеммной головки или без неё - с удлинительными проводами или разъемами различной конструкции. Клеммные головки имеют модификации, отличающиеся конструкцией, материалом и степенью защиты. Головки в зависимости от модификации изготавливаются из алюминиевого сплава, стали, пластика или полиамида. Конструкция некоторых модификаций головок ТП предусматривает возможность встраивания в них измерительных преобразователей (утвержденных типов) с аналоговым или цифровым выходным сигналом. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.

Пломбирование ТП не предусмотрено.

Фотографии общего вида ТП представлены на рисунках 1, 2.

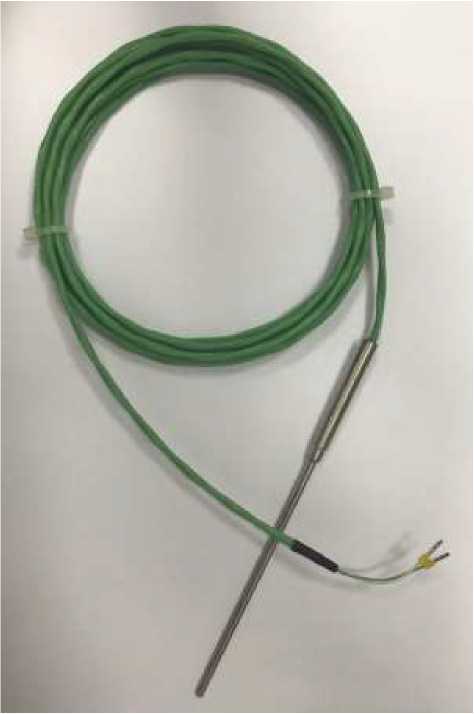

Рисунок 2 - Общий вид ТП серии ТС

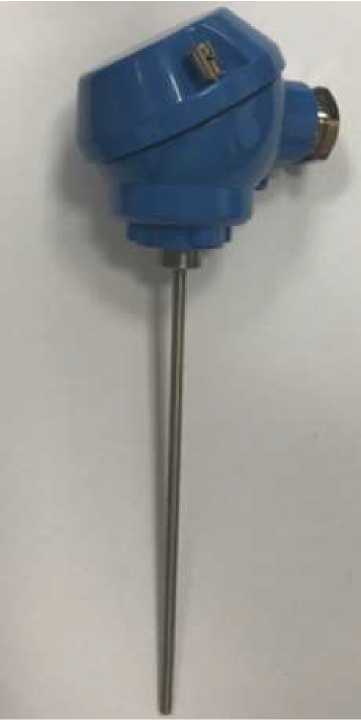

Рисунок 1 - Общий вид ТП серии С

Программное обеспечение отсутствует.

Рабочий диапазон измерений, пределы допускаемых отклонений ТЭДС ТП серий С, ТС от НСХ термопреобразователей по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) и класса допуска приведены в таблицах 1, 2, 3.

Таблица 1

Таблица 2

Таблица 3

Таблица 4 - Основные технические характеристики преобразователей термоэлектрических C, TC

наносится на титульный лист эксплуатационной документации типографским способом, а также на шильдик, прикрепленный к ТП.

Таблица 5 - Комплектность средства измерений

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».

Основные средства поверки:

Рабочий эталон 1, 2, 3-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);

Рабочий эталон 2, 3-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);

Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. Техническая документация фирмы-изготовителя.
