МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

07 августа 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

  • 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Заместитель Руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р.Лазаренко

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »   ______     2023 г. № 1560

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Установки измерительные

«ОЗНА-

Vx»

№№ 376/1,

376/2, 376/3,

376/4, 376/5,

376/6, 395/1,

395/2, 395/3,

396/1, 396/2,

396/3, 397/1,

397/2, 398/1,

398/2, 724,

7125, 7126,

7127, 7128,

7129, 457/1

61424-15

МП 1342-92021

МП 1342-92021 с изменением

№1

19.04.

2023

Акционерное общество «ОЗНА - Измерительные системы»

(АО «ОЗНА -

Измерительные системы»), г. Октябрьский, Республика Башкортостан

ВНИИР-филиал ФГУП «ВНИИМ им.

Д.И. Менделеева», г. Казань

2.

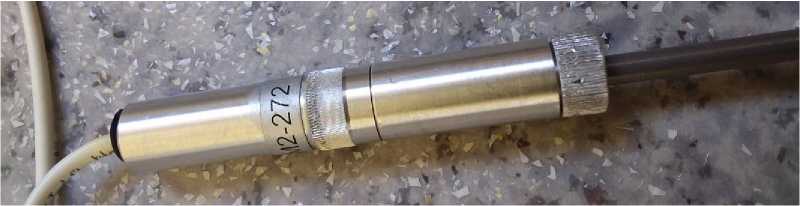

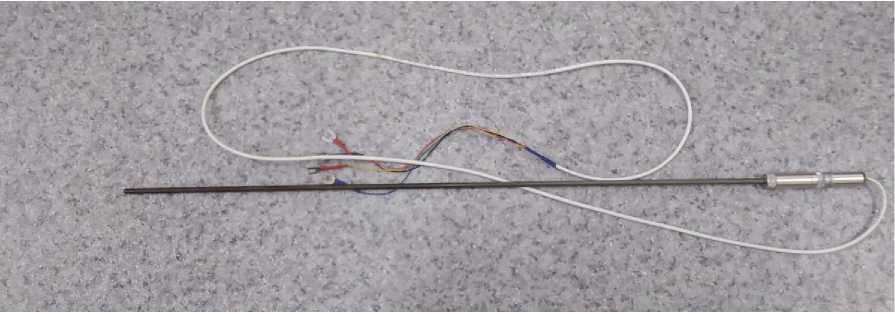

Термометры сопротивления эталонные

ЭТС-100М

исполнение

ЭТС-100М2 зав. номера 272, 273

70903-18

МП 2411

0153-2018

МП 2411

0153-2023

12.05.

2023

Индивидуальный предприниматель Лебедева (ИП Лебедева), г. Санкт-Петербург

ФГУП «ВНИИМ им.

Д.И. Менделеева», г. Санкт-Петербург




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» августа 2023 г. № 1560

Лист № 1 Регистрационный № 61424-15 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные «ОЗНА - Vx»

Назначение средства измерений

Установки измерительные «ОЗНА-Vx» (далее - установки) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, массы нетто нефти, а также объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока, для измерений объемного расхода и объема природного и попутного нефтяного газа при добыче, подготовке и транспортировке газа с применением расходомеров многофазных Vx Spectra, расходомеров многофазных Vx 88 и расходомеров многофазных Vx (далее - расходомеры Vx).

Описание средства измерений

В установке используется бессепарационный прямой метод динамических измерений, основанный на использовании комбинации трубы Вентури и гамма-измерителя фракций, в спектре излучения которого используются два характерных энергетических пика. При прохождении потока в трубе Вентури возникает перепад давления, что позволяет измерять полный массовый и объемный расход потока, а гамма-измеритель фракций предоставляет данные о соотношении фракций нефти, газа и воды. Для измерения абсолютного и дифференциального давлений, а также температуры потока, используются датчики с цифровым выходом. Вычислительное устройство расходомеров Vx производит расчет расхода фракций смеси - нефти, газа и воды на основе специально разработанной комплексной (гидродинамической, термодинамической и ядерной) физической модели, учитывающей особенности многофазного потока, включая присущую ему нестабильность.

Для учета неоднородности потока нефтегазоводяной смеси по времени и по сечению, расходомер Vx производит измерения параметров потока с частотой 45 Гц. Результаты, накопленные в течение 1 с, в дальнейшем подвергаются статистической обработке. Результаты измерений расходов фаз потока и его фракций сохраняются в памяти управляющего компьютера.

Для регистрации накопленных за определенный интервал времени значений массы скважинной жидкости, нефти и воды, а также объема газа расходомер Vx имеет функцию измерения интервалов времени.

Установки включают в себя блок(и) технологический(ие) (далее - БТ) и блок(и) аппара-турный(ые) (далее - БА), оснащенные системами жизнеобеспечения (обогрев, освещение, вентиляция и пожаро-газосигнализация). Также установки могут иметь в своем составе отдельный блок переключения скважин (далее - БПС). БТ, БА и БПС выполняются в виде блок-боксов, которые могут быть изготовлены на одном или раздельных рамных основаниях. Установка может быть выполнена в виде одного блока путем размещения оборудования БА в БТ во взрывозащищенных оболочках.

БА и БТ могут быть закрытого (с укрытием) или открытого исполнения (без укрытия или с быстросъемными панелями, защищающими от атмосферных осадков, ветра и др.).

В случае открытого исполнения блоков система жизнеобеспечения не применяется или может включать не все компоненты в зависимости от технических требований. Установка может быть скомпонована в блок-боксах заказчика.

В состав конкретной установки могут входить другие дополнительные функциональные блоки, не выполняющие измерительной функции. Количество и исполнение блоков установки определяется в зависимости от количества подключаемых скважин и необходимости реализации дополнительных функций, помимо измерительных.

Установки могут изготавливаться как в стационарном, так и в мобильном варианте исполнения.

Основными элементами БТ является измерительная линия и распределительный модуль. В состав измерительной линии, оборудованной ручными и электроуправляемыми органами переключения потока, входит один или несколько расходомеров Vx. Распределительный модуль обеспечивает автоматическое поочередное подключение скважин к измерительной линии посредством системы трехходовых кранов или переключателя скважин многоходового (ПСМ), приводимого в действие электроуправляемым приводом. При этом продукция остальных скважин направляется в общий трубопровод. Распределительный модуль также оснащен байпасной линией для неавтоматизированного подключения скважин к измерительной линии при помощи задвижек.

Вариант исполнения установки выбирается на этапе анализа условий измерений в зависимости от ожидаемых величин расхода и свойств нефтегазоводяной смеси, а также выходных параметров установки.

В состав БТ могут входить:

  • - расходомеры многофазные Vx (регистрационный № 42779-09);

  • - расходомеры многофазные Vx 88 (регистрационный № 48745-11);

  • - расходомеры многофазные Vx Spectra (регистрационный № 60560-15);

  • - вспомогательные средства измерений (измерительные преобразователи давления и температуры, манометры и термометры показывающие);

  • - переключатель(и) скважин ПСМ или БПС;

  • - привод(ы) гидравлический(ие) ГП-1М;

  • - ручные задвижки и/или краны/клапана запорные/трехходовые с электроприводами;

  • - линия байпасная;

  • - коллектор общий;

  • - входные и выходные линии для последовательного подключения эталонов;

  • - дренажная линия;

  • - фильтр;

  • - клапан обратный;

  • - система жизнеобеспечения (отопление, освещение и вентиляция);

  • - система определения загазованности и оповещения;

  • - система пожарной сигнализации;

  • - система охранной сигнализации.

БА осуществляет сбор, обработку, регистрацию, отображение, хранение полученных результатов измерений в архиве и их передачу в АСУТП верхнего уровня, а также управляет контрольно-измерительными приборами, автоматикой, системой жизнеобеспечения, охранной и пожарной сигнализацией.

В состав БА могут входить:

  • - шкаф силовой (далее - ШС);

  • - шкаф(ы) вспомогательный(ые);

  • - блок измерений и обработки информации (далее - БИОИ);

  • - система жизнеобеспечения (отопление, освещение и вентиляция);

  • - система пожарной сигнализации;

  • - система охранной сигнализации.

БИОИ выполнен на базе отдельных модулей ввода/вывода, и/или программируемых логических контроллеров (далее - ПЛК) и/или измерительно-вычислительного комплекса (далее -ИВК), и/или средства человеко-машинного интерфейса (далее - HMI), называемого также операторской панелью.

ИВК может быть реализован на базе встраиваемых компьютеров (Embedded Computer, без HMI), промышленных панельных компьютеров (Industry Panel Computer, совмещено с HMI) производства FIREFLY TECHNOLOGY CO, LTD (КНР), с операционной системой (ОС Linux\WinCE\QNX и т.п.), зарегистрированных ООО "ОЗНА-ДИДЖИТАЛ СОЛЮШНС" как Вычислительные машины FIREFLY, декларация о соответствии ЕАЭС N RU Д-С\.РЛ05.В. 70036/22 от 22.08.2022 действует до 16.08.2027. Основные применяемые модели серий EC-A (EC-A3399ProC, EC-A3399C, EC-A3568J, EC-A3288C и др.), IPC (IPC-M10R800-A3568J, IPC-M10R800-A3399C, IPC-M10R800-A3288Cи др.) и их аналоги на базе процессоров ARM64.

ИВК может выполнять функции и заменять собой в составе БИОИ промышленный ПЛК (в случае использования совместно с отдельными модулями ввода-вывода) и/или HMI, но может использоваться и вместе с ними, в зависимости от состава конкретного исполнения БИОИ.

Если БЛ не применяется, то возможны следующие конфигурации:

  • -   ШС и/или БИОИ общепромышленного исполнения могут быть установлены удаленно в помещениях и/или на специально отведенных площадках на объекте заказчика;

  • -   ШС и/или БИОИ взрывозащищенного исполнения могут быть установлены в БТ установки;

  • -   ШС и/или БИОИ взрывозащищенного исполнения могут быть смонтированы вне установки на специально отведенных площадках на объекте заказчика.

Номенклатура контроллеров, применяемых в установках, приведена в таблице 1.

Таблица 1 - Номенклатура применяемых контроллеров

Наименование, тип

Регистрационный номер

Контроллеры SCADAPack 32/32Р, 314/314Е, 330/334 (330/334Е), 350/357 (350Е/357Е), 312, 313, 337Е, 570/575

69436-17

Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator

65466-16

Системы управления модульные B&R Х20

57232-14

Контроллеры программируемые SIMATIC S7-300

15772-11

Модули измерительные контроллеров программируемых SIMATIC S7-1500

60314-15

Контроллеры измерительные ControlWave Micro

63215-16

Контроллеры SCADAPack

86492-22

Устройства центральные процессорные системы управления B&R X20

84558-22

Контроллеры программируемые логические BRIC

82839-21

Контроллеры программируемые логические АБАК ПЛК

63211-16

Контроллеры программируемые логические Unistream

62877-15

Контроллеры программируемые логические МКLogic200 А

85559-22

Контроллеры измерительные К 15

75449-19

Модули ввода-вывода аналоговых и дискретных сигналов MDS

37445-09

Модули автоматики NL

75710-19

Контроллеры программируемые ЭЛСИ-ТМК

62545-15

Системы распределенного ввода вывода CREVIS/СУЭР

80690-20

Внешний вид и схема пломбирования установки представлены на рисунках 1-3.

Приказ Росстандарта №1560 от 07.08.2023, https://oei-analitika.ru

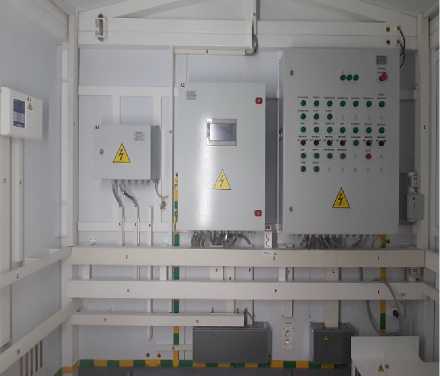

Рисунок 2 - Внешний вид оборудования

БА общепромышленного исполнения

Рисунок 1 - Внешний вид оборудования БТ многоскважинной установки

Приказ Росстандарта №1560 от 07.08.2023, https://oei-analitika.ru
Приказ Росстандарта №1560 от 07.08.2023, https://oei-analitika.ru

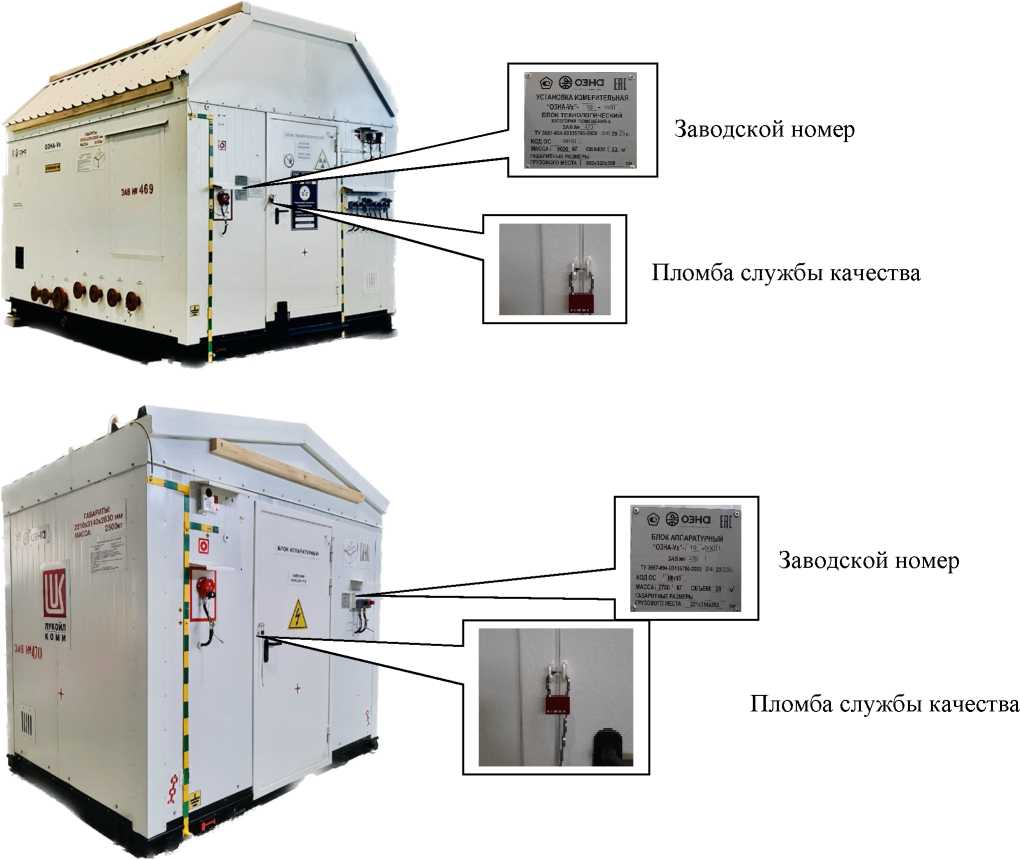

Рисунок 3 - Внешний вид и схема пломбирования БТ и БА установки.

Заводской номер установки указывается на металлической табличке, закрепленной на наружной поверхности БА и БТ, или на наружной поверхности блок-бокса заказчика, методом лазерной гравировки. В случае открытого исполнения заводской номер установки указывается на металлической табличке, закрепленной на БИОИ.

Формат нанесения заводского номера - цифровой. Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Комплекс программного обеспечения (далее - ПО) установок реализован в БИОИ.

Комплекс ПО состоит из следующих компонентов:

  • 1. ПО ЧМИ* - человеко-машинный интерфейс (при наличии HMI в составе БИОИ);

  • 2. ПО АСУ* - автоматизированная система управления;

  • 3. ПО СПД - сбор и передача данных;

  • 4. ПО ВПД - вычислитель параметров дебита.

Примечание:

* - не является метрологически значимым модулем.

Комплекс ПО (метрологически значимые модули) выполняет функции:

ПО СПД:

  • - обеспечение управления процессом измерений при помощи команд, подаваемых дистанционно - с верхнего уровня АСУТП эксплуатирующего предприятия;

  • - обеспечение сбора, хранения, обработки и передачи первичных данных расходомеров Vx, других средств измерений и КИПиА, входящих в состав установок;

  • - обеспечение хранения результатов измерений в энергонезависимой памяти ПЛК\ИВК в течение года и более;

  • - обеспечение защищенной передачи результатов измерений в локальный HMI, на верхний уровень АСУТП эксплуатирующего предприятия по цифровым сетям, выгрузки на цифровые носители;

ПО ВПД:

  • - обеспечение обработки данных расходомеров Vx, других средств измерений и КИПиА, входящих в состав установок, и вычисления результатов измерений согласно аттестованной методики измерений.

Размещение компонентов ПО осуществляется в ИВК или в ПЛК (при отсутствии ИВК в составе БИОИ).

Идентификационные данные ПО установок приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ПО СПД

ПО ВПД

Идентификационное наименование ПО

IS.VX.101

IS.VX.201

Номер версии (идентификационный номер) ПО

1 .хххххх1

1.ZZZZZZ1)

Цифровой идентификатор ПО (контрольная сумма испол няемого кода)

yyyy2).10F2

kkkk2).AA7E

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

CRC-16

Примечания:

  • 1) - номер подверсии из шести десятичных цифр, предназначен для отслеживания исходных текстов ПО СПД \ ПО ВПД в системе контроля версий производителя, может быть любым;

  • 2) - служебный идентификатор ПО СПД \ ПО ВПД из четырех шестнадцатеричных цифр, расположен перед контрольной суммой, может быть любым.

Уровень защиты ПО установок от непреднамеренных и преднамеренных изменений «вы-

сокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»

Механическая защита от несанкционированного доступа к ПЛК\ИВК осуществляется пломбированием наклеек на корпус встраиваемого компьютера ИВК и\или ПЛК БИОИ для предотвращения вскрытия корпуса и выполнения операции замены системного программного обеспечения (ОС встраиваемого компьютера ИВК, firmware ПЛК и т.п.), как показано на рисунках 4 и 5.

Место пломбирования

Приказ Росстандарта №1560 от 07.08.2023, https://oei-analitika.ru

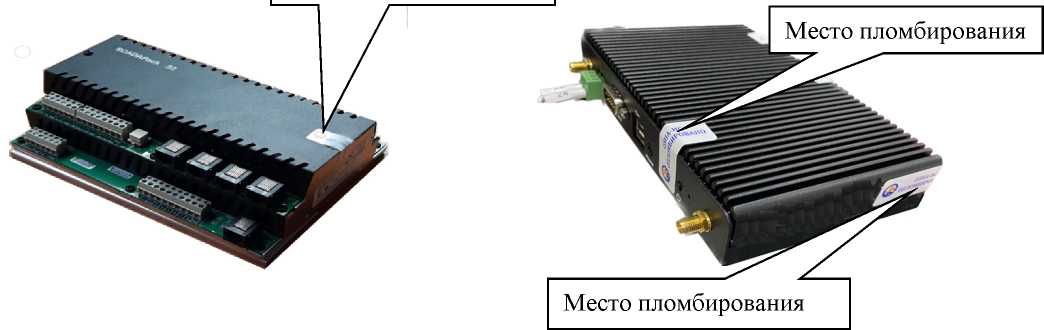

Рисунок 4 - Схема пломбирования корпуса ПЛК

Рисунок 5 - Схема пломбирования корпуса встраиваемого компьютера ИВК

Метрологические и технические характеристики

Метрологические и технические характеристики установок приведены в таблицах 3, 4, 5.

Таблица 3 - Метрологические характеристики установок при применении различных модификаций

расходомеров Vx

Наименование характеристики

Значение

Расходомеры многофазные Vx Spectra

Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти (жидкости в составе многофазного потока), %

± 2,5

Пределы допускаемой относительной погрешности измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям, в составе многофазного потока, %

± 5,0

Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти без учета воды и попутного нефтяного газа, пределы допускаемой относительной погрешности измерений массы нетто нефти, %

при содержании объемной доли воды в сырой нефти:

  • - от 0 до 80 %

  • - от 80 до 95 %

  • - свыше 95 %

± 6,0

± 15,0

не нормируется

Пределы допускаемой относительной погрешности измерений массы и массового расхода газожидкостной смеси, %

± 1,0

Пределы абсолютной погрешности измерений объемной доли воды, %, в диапазоне содержания объемной доли газа от 0 до 100 %

± 1,0

Расходомеры многофазные Vx и расходомеры многофазные Vx88

Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости, %

± 2,5

Пределы допускаемой относительной погрешности измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям, %

± 5,0

Продолжение таблицы 3

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, массы нетто нефти, %

при содержании объемной доли воды в скважинной жидкости:

  • - от 0 до 70 %

  • - от 70 до 95 %

  • - свыше 95 %

± 6,0

± 15,0

не нормируется

Таблица 4 - Технические характеристики установок при применении различных модификаций расходомеров Vx

Характеристики

Модификация расходомеров Vx

Vx Spectra:

Vx 19; Vx 29.

Vx 40; Vx 65; Vx 88

Vx Spectra Снегирь

Vx 19R; Vx 29R;

Vx 40R; Vx 65R;

Vx 88R

Phase Watcher Vx

Vx 29

Vx 52

Vx 88

Рабочая среда

нефтегазоводяная или газоконденс сырая нефть, попутный газ, п

тная смесь, нефть, риродный газ

Массовый расход жидкости в составе многофазного потока, т/ч1), не более

662,4

-

-

-

Объемный расход газа в рабочих условиях в составе многофазного потока, м31), не более

2950,00

-

-

-

Максимальный объемный расход жидкости в составе нефтегазоводяной смеси при рабочих условиях, м3/ч (перепад давления 0,5 МПа)

-

-

82

254

730

Минимальный объемный расход жидкости в составе нефтегазоводяной смеси при рабочих условиях, м3/ч (перепад давления 0,005 МПа)

-

-

6

18

70

Максимальный объемный расход газа при рабочих условиях, м3/ч

-

-

500

1500

4400

Давление рабочей среды, МПа, не бо-лее2)

34,5

6,3

34,0

Температура рабочей среды, °С

от -46 до +121

от -40 до +90

от -20 до +150

Температура окружающей среды, °С

от -40 до +85

от -40 до +45

от -20 до +85

Вязкость дегазированной жидкой фазы, мПа^с

от 0,1 до 3 0 0 0023)

Объемное содержание воды в потоке (WLR), %

от 0 до 100 включ.

Продолжение таблицы 4

Характеристики

Модификация расходомеров Vx

Vx Spectra:

Vx 19; Vx 29;

Vx 40; Vx 65;

Vx 88

Vx Spectra Снегирь

Vx 19R; Vx 29R;

Vx 40R; Vx 65R; Vx 88R

Phase Watc

ier Vx

Vx 29

Vx 52

Vx 88

Объемное содержание свободного газа в потоке (GVF), %

от 0 до 100 включ.

Примечания:

  • 1) приведено максимальное для всей линейки расходомеров значение измерений. Подробная информация приведена в руководстве по экспликации расходомеров Vx;

  • 2) подробная информация приведена в паспорте на установку;

  • 3) рекомендуемый диапазон вязкости жидкости в рабочих условиях не более 2000 мПа^с;

возможно измерение жидкости более высокой вязкости, при условии проведения специальной калибровки

Таблица 5 - Технические характеристики установок

Наименование характеристики

Значение

Род тока

Переменный

Напряжение питания, В

380/220

Допустимое отклонение от номинального напряжения, %

от минус 15 до плюс 10

Частота, Г ц

50 ± 0,4

Потребляемая мощность, кВ-А, не более

20

Средняя наработка на отказ, ч, не более

131400

Срок службы, лет, не менее

20

Знак утверждения типа

наносится на металлические таблички, укрепленные на БТ и БА-боксах, методом лазерной маркировки или аппликацией, а также типографским или иным способом на титульные листы

руководства по эксплуатации и паспорта.

Комплектность средства измерений

Комплектность установок приведена в таблице 6

Таблица 6 - Комплектность установки

Наименование

Кол-во

Примечание

Установка измерительная «ОЗНА-Vx»

1

В соответствии с заказом

в том числе*:

  • - блок технологический

  • - блок аппаратурный

  • - блок переключения скважин

-

Продолжение таблицы 6

Наименование

Кол-во

Примечание

Комплект запасных частей, инструментов и пр надлежностей (далее - ЗИП)

1

Согласно ведомости ЗИП

Комплект эксплуатационных документов (РЭ,

1

Согласно ведомости эксплуатаци-

ПС)

онных документов

Комплект монтажных частей (далее - КМЧ)

1

Согласно ведомости КМЧ

* Обозначение установки и блоков, входящих в ее состав, выбирается исходя из конфигурации установки, определяемой заказом

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса скважинной жидкости, объем попутного нефтяного газа.

Методика измерений с применением установок измерительных «ОЗНА-Vx» АО «ОЗНА-Измерительные системы». Свидетельство об аттестации № 01.00257 - 2013/10809-21 от 9 августа 2021 г. выдано ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева».

Нормативные и технические документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ Р 8.1016-2022 Национальный стандарт Российской Федерации. ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования;

ГОСТ 8.637- 2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков;

ТУ 3667-094-00135786-2009 Технические условия «Установки измерительные «ОЗНА-Vx».

Изготовитель

Акционерное общество «ОЗНА - Измерительные системы» (АО «ОЗНА - Измерительные системы»)

ИНН 0265037983

Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, д. 60

Тел./факс: (34767) 9-50-10

E-mail: ms@ozna.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» августа 2023 г. № 1560

Лист № 1 Регистрационный № 70903-18 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры сопротивления эталонные ЭТС-100М

Назначение средства измерений

Термометры сопротивления эталонные ЭТС-100М - рабочие эталоны 2-го, 3-его разрядов согласно государственной поверочной схеме для средств измерений температуры, части 1, 2, утвержденной приказом Федерального агентства по техническому регулированию и метрологии 23.12.2022 г. № 3253, предназначены для поверки рабочих средств измерений температуры, а также для точных измерений температуры жидких и газообразных сред в диапазоне от минус 196 °С до плюс 660,323 °С.

Описание средства измерений

К настоящему типу относятся термометры сопротивления эталонные ЭТС-100М исполнений ЭТС-100М1, ЭТС-100М2, ЭТС-100М3.

Принцип действия термометров сопротивления (ТС) заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометра является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в четырехканальную керамическую трубку. К концам проволоки чувствительного элемента приварены отрезки платинородиевой проволоки, и выводы из алюмелевой проволоки, изолированные кварцевой соломкой. Между выводами проложена кремнийорганическая вата. Корпус термометра изготовлен из нержавеющей стали.

Исполнения термометров различаются метрологическими характеристиками, термометры ЭТС-100М2 - рабочие эталоны 2-го разряда; ЭТС-100М1, ЭТС-100М3 - 3-его разряда.

Маркировка термометров выполнена методом лазерной гравировки на головке термометра и содержит: обозначение термометра, заводской номер по принятой нумерации предприятия-изготовителя в формате не менее 3 арабских цифр.

Нанесение знака поверки на термометр и пломбирование термометров не предусмотрено.

Общий вид средства измерений представлен на рисунке 1.

Приказ Росстандарта №1560 от 07.08.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид ТС

Приказ Росстандарта №1560 от 07.08.2023, https://oei-analitika.ru

Рисунок 2 - Место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Исполнения

ЭТС-100М1

ЭТС-100М3

ЭТС-100М2

Диапазон измерений температуры, °С

от-196 до +660,323

от -196 до +419,527

Номинальное сопротивление при 0 °С, Ом

100,0±0,5

Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более

±0,01

±0,01

±0,005

Отношение WGa сопротивления термометров при температуре плавления галия к их сопротивлению в тройной точке воды, не менее

1,11795

Доверительные границы погрешности при доверительной вероятности 0,95, °С, при температуре:

-196 °С (77 K)

±0,05

±0,020

+0,01 °С

±0,02

±0,010

+231,928 °С

±0,04

±0,015

+419,527 °С

±0,07

±0,020

+660,323 °С

±0,15

-

-

Наименование характеристики

Значение

Исполнения

ЭТС-100М1

ЭТС-100М3

ЭТС-100М2

Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +18 °С до +22 °С и относительной влажности воздуха от 50 % до 80 %, МОм, не менее

100

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более диаметр защитной трубки

5

диаметр головки термометра

14

длина монтажной части

550

Масса, г, не более

100

Условия эксплуатации: температура окружающего воздуха, °С

от +18 до +22

относительная влажность воздуха, %

от 50 до 80

атмосферное давление, кПа

от 97,3 до 105,3

Условия транспортирования: температура окружающего воздуха, °С

от -50 до +50

относительная влажность воздуха, %

до 80

атмосферное давление, кПа

от 97,3 до 105,3

Средняя наработка до отказа, ч, не менее

1000

Средний срок службы, лет

5

Знак утверждения типа наносится

типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 - Комплектность ТС

Наименование

Обозначение

Количество

Термометр сопротивления эталонный

ЭТС-100М

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Паспорт

ПС

1 экз.

Футляр

1 шт.

Сведения о методиках (методах) измерений

приведены в документе «Термометры сопротивления эталонные ЭТС-100М. Руководство по эксплуатации», раздел 10 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

Технические условия ТУ 4211-014-0125106998-2018 «Термометры сопротивления эталонные ЭТС-100М».

Изготовитель

Индивидуальный предприниматель Лебедева (ИП Лебедева) ИНН 782574589625

Адрес: 191180, г. Санкт-Петербург, набережная реки Фонтанки, д. 84, кв. 25

Телефон: +7 921-776-74-57,

E-mail: termo01@rambler.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
