ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

08 августа 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

л                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »             2025 г. №

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

Регистрационный № 76926-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные "Силькан" (далее - системы "Силькан") предназначены для измерений силы и напряжения постоянного тока, визуализации и документирования параметров работы тормозной системы и электроприводов шахтных подъемных машин в ходе ревизии, наладки и контрольных испытаний.

Системы "Силькан" включают в себя блок коммутации, персональный компьютер с установленным программным обеспечением и комплект первичных преобразователей: делители напряжения ДН-1000/250-5 (входной сигнал: от минус 250 до плюс 250 В, от минус 1000 до плюс 1000 В, выходной сигнал: от минус 5 до плюс 5 В - производство ООО РКЦ), инкрементальный датчик пути с мерным колесом (разрешение: 500 имп./об -производство ООО РКЦ).

Конструктивно измерительные системы "Силькан" состоят из первичных измерительных преобразователей, блока коммутации и персонального компьютера, осуществляющего пересчет показаний в измеренные величины.

Общий вид систем "Силькан", общий вид задней панели блока коммутации системы "Силькан" с указанием места нанесения заводского номера приведены на рисунках 1-2. Нанесение знака поверки на системы "Силькан" не предусмотрено.

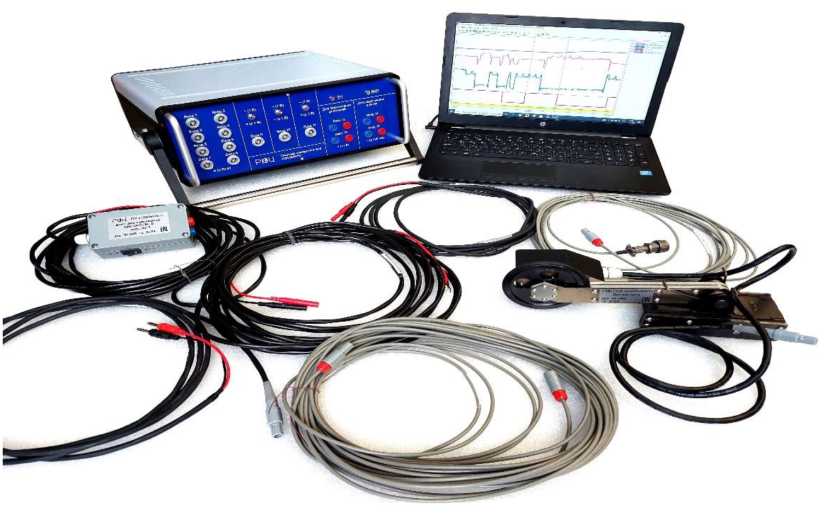

Рисунок 1 - Общий вид систем "Силькан"

Место нанесения заводского номера

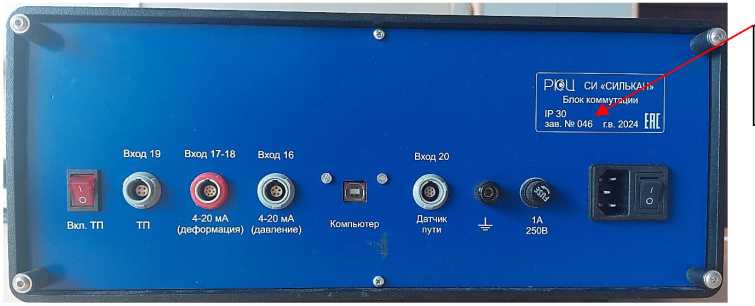

Рисунок 2 - Общий вид задней панели систем "Силькан"

Заводской наносится методом гравировки на маркировочную табличку средства измерений, размещенную на задней панели системы "Силькан".

Для обеспечения защиты от несанкционированного доступа блок коммутации, входящий в состав систем "Силькан", пломбируется. Схема пломбирования приведена на рисунке 3. Пломба представляет собой полоску саморазрушающегося клеящегося материала (наклейку), наклеенного таким образом, чтобы не допустить возможности несанкционированного внесения изменений в конструкцию блока и комплект встроенного программного обеспечения без полного разрушения наклейки. Каждая наклейка имеет уникальный номер.

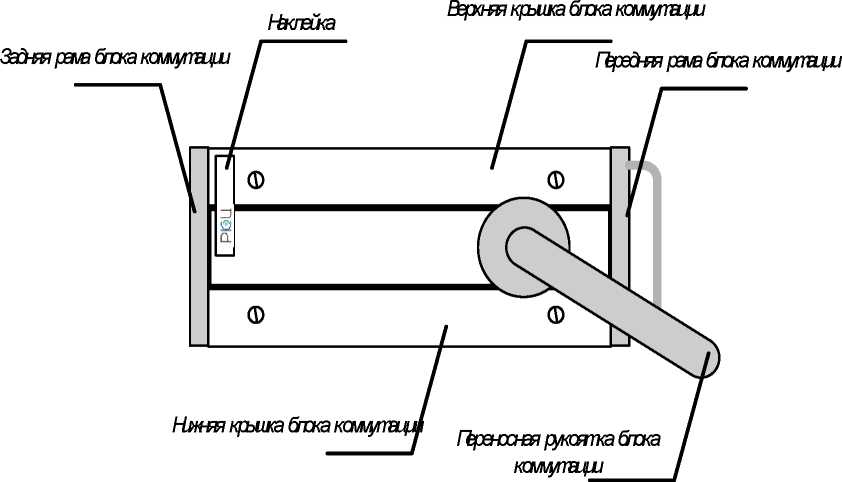

Рисунок 3 - Схема пломбирования блока коммутации систем "Силькан"

(боковой вид)

Блок коммутации осуществляет первичную обработку и преобразование сигналов, поступающих с первичных преобразователей, информации в персональный компьютер по интерфейсу USB. С помощью кабелей, входящих в комплект поставки, первичные преобразователи подключаются к соответствующим входам блока коммутации:

• 1) Измерительные каналы с 1 по 8 обеспечивают измерение напряжения в диапазоне от минус 30 до плюс 30 В. Каналы имеют по канальную гальваническую развязку 100 В относительно заземляющего контакта розетки силовой цепи блока коммутации.

• 2) Измерительные каналы с 9 по 11 предназначены для измерения напряжения постоянного и переменного тока в диапазонах от минус 1 до плюс 1 В, ~1 В и предусматривают возможность подключения к датчикам тока (токоизмерительным клещам).

• 3) Измерительные каналы с 12 по 13 обеспечивают измерение напряжения в диапазоне от минус 5 до плюс 5 В и предназначены для подключения выносных делителей напряжения ДН-1000/250-5 с измерительными диапазонами 250 В и 1000 В и выходным сигналом от минус 5 до плюс 5 В.

• 4) Измерительные каналы 14 и 15 имеют входной диапазон сигналов от минус 100 до плюс 100 мВ, предназначены для измерения напряжения постоянного тока и предусматривают возможность подключения к контактам токоизмерительных шунтов. Каналы имеют гальваническую развязку 1500 В относительно заземляющего контакта розетки силовой цепи блока коммутации.

• 5) Измерительный канал 16 предназначен для измерения силы постоянного тока (4 - 20) мА, и предусматривает возможность подключения к датчику давления в тормозной системе шахтной подъемной машины.

• 6) Измерительные каналы 17 и 18 предназначены для измерения силы постоянного тока (4 - 20) мА и предусматривают возможность подключения датчиков деформации (относительные деформации тормозных тяг шахтной подъемной машины) или датчика измерения расстояния (перемещение тормозной колодки дискового тормоза шахтной подъемной машины).

• 7) Измерительный канал 20 предназначен для измерения перемещения подъемных сосудов по вращению барабана или шкива (барабана) трения подъемной машины с использованием датчика пути. Датчик пути осуществляет измерение линейного перемещения мерным колесом, на валу которого закреплен инкрементальный энкодер угловых перемещений. Пересчет импульсов энкодера реализован на аппаратной базе блока коммутации. Пересчет углового перемещения в линейное осуществляется программным обеспечением "Силькан".

  аналого-цифровое а также передачу

Управление блоком коммутации (выбор числа каналов, выбор частоты опроса) осуществляется программным обеспечением "Силькан" с персонального компьютера.

Управление модулем аналого-цифрового ввода (выбор каналов, частота опроса) осуществляется программным обеспечением "Силькан".

Системы "Силькан" обеспечивают:

• 1 Измерительные каналы:

• -  измерение напряжения постоянного тока в диапазонах: от минус 100 до плюс 100 мВ; от минус 1 плюс 1 В; от минус 5 до плюс 5 В, от минус 30 до плюс 30 В;

• -  измерение напряжения постоянного тока с использованием выносного делителя напряжений ДН-1000/250-5 в диапазонах: от минус 250 до плюс 250 В, от минус 1000 до плюс 1000 В;

• -  измерение напряжения переменного тока в диапазоне: от 0 до 1 В;

• -  измерение силы постоянного тока в диапазоне: от 4 до 20 мА;

• -  измерение перемещения подъемных сосудов по вращению барабана или шкива (барабана) трения подъемной машины с использованием датчика пути в диапазоне: от 0,5 до 2000 м.

• 2 Канал контроля: регистрацию момента разрыва цепи предохранительного тормоза переключателем ТП - канал контроля 19.

• 3 Дополнительные функции: приведение (пересчет) измеряемых параметров (п.1.) к единицам контролируемых параметров шахтной подъемной машины (сила постоянного и переменного тока в цепях электропривода шахтной подъемной машины, давление в тормозной системе шахтной подъемной машины, скорости перемещения подъемных сосудов, относительной деформации тормозных тяг, перемещения тормозной колодки дискового тормоза) при подключении систем "Силькан" к контролируемым цепям.

В комплект поставки систем "Силькан" входит прикладное программное обеспечение "Силькан" (ПО "Силькан").

ПО "Силькан" предназначено для регистрации изменений параметров подъемной установки при предохранительном торможении, расчета характеристик тормозной системы, регистрации изменений параметров электроприводов подъемной машины в процессе работы.

Идентификационные данные ПО "Силькан" приведены в таблицах 1.1-1.3.

Таблица 1.1 - Идентификационные данные ПО

Метрологические характеристики систем "Силькан" нормированы с учетом влияния на них ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и основные технические характеристики систем "Силькан" представлены в таблицах 2 и 3 соответственно.

Таблица 2 -

Таблица 3 - Основные технические характеристики_________

__________________Наименование характеристики_________

Измерительные каналы 9 - 11

Приведение (пересчет) измеренного напряжения в силу тока в контролируемой цепи электропривода при подключении к токовым шунтам (шунты тип 75ШСМ (или аналогичные), падение напряжения на шунте в диапазоне (0 - 75) мВ) ¹⁾:

• - минимальный диапазон измерений, А

• - максимальный диапазон измерений, А Погрешность приведения (пересчета) не нормируется.

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации РЭ 2651-001-26596792-2018 типографским способом.

Таблица 4 - Комплектность

приведены в разделе 3 "Работа с системами "Силькан" руководства по эксплуатации РЭ 2651-001-26596792-2018.

Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091 "Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от1 •IO^-16 до 100 А"

Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520 "Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы"

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 № 1706 "Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 2^10⁹ Гц"

ТУ 4222-001-26596792-2018. Системы измерительные "СИЛЬКАН". Технические условия

Общество с ограниченной ответственностью "Региональный канатный центр" (ООО "РКЦ")

ИНН 5902111029

Адрес: 614000, г. Пермь, Комсомольский пр-кт, 34б

Телефон: (342) 234 14 22

E-mail: kanat@vetlan.ru

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области"

(ФБУ "УРАЛТЕСТ")

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а

Телефон: 8 (343) 236-30-15

Факс: 8 (343) 350-40-81

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц 30058-13

Регистрационный № 83800-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Пальеозерской ГЭС (ГЭС-2) филиала «Карельский» ПАО «ТГК-1» (далее - АИИС КУЭ) предназначена для автоматических измерений активной и реактивной электрической энергии и мощности, а также для автоматизированного сбора, обработки, хранения и отображения информации. АИИС КУЭ возможно использовать для передачи (получения) данных смежным субъектам энергетики. Выходные данные системы могут быть использованы для коммерческих расчетов.

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией выполнения измерений.

АИИС КУЭ решает следующие задачи:

• - автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут и нарастающим итогом приращений активной и реактивной электрической энергии (мощности);

• - автоматический сбор и хранение данных о состоянии средств измерений («Журналы событий»);

• - периодический (не реже 1-го раза в сутки и/или по запросу (настраиваемый параметр)) автоматический сбор привязанных к единому времени результатов измерений и данных о состоянии средств измерений («Журналы событий»);

• - хранение результатов измерений;

• - передача результатов измерений в организации-участники оптового рынка электрической энергии в XML или собственном формате с применением ЭЦП или без неё;

• - обеспечение по запросу дистанционного доступа к результатам измерений, данным о состоянии средств измерений на всех уровнях АИИС КУЭ;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей, пломбирование и т.п.);

• - диагностика функционирования технических и программных средств АИИС КУЭ; конфигурирование и настройка параметров АИИС КУЭ;

• - автоматическое ведение единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - информационно-измерительный комплекс (далее - ИИК), включающий в себя измерительные трансформаторы тока (далее - ТТ) по ГОСТ 7746-2001 и ГОСТ 7746-2015, измерительные трансформаторы напряжения (далее - ТН) по ГОСТ 1983-2001 и счетчики активной и реактивной электрической энергии в режиме измерений активной электрической энергии по ГОСТ Р 52323-2005 или ГОСТ 31819.22-2012 и в режиме измерений реактивной электрической энергии по ГОСТ Р 52425-2005 или ГОСТ 31819.23-2012.

Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 и 3.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (далее -ИВКЭ), включающий в себя:

устройство сбора и передачи данных (далее - УСПД);

технические средства приема-передачи данных (каналообразующая аппаратура).

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя:

сервер баз данных (далее - сервер БД);

устройство синхронизации системного времени (далее - УССВ);

автоматизированное рабочее место (далее - АРМ);

технические средства приема-передачи данных (каналообразующая аппаратура); программное обеспечение.

На уровне ИИК первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы счетчиков электрической энергии. Счетчики производят измерения действующих (среднеквадратических) значений напряжения (U) и тока (I) и рассчитывают полную мощность S = U • I.

Измерение активной мощности счетчиками выполняется путем перемножения мгновенных значений сигналов напряжения (U) и тока (I) и интегрирования полученных значений мгновенной мощности (P) по периоду основной частоты сигналов.

Реактивная мощность (Q) рассчитывается в счетчиках по алгоритму Q = (S² - P²)^0,5.

Средние значения активной и реактивной мощностей рассчитываются путем интегрирования текущих значений P и Q на 30-минутных интервалах времени.

Цифровой сигнал с выходов счетчиков по предусмотренным каналам связи поступает на входы УСПД уровня ИВКЭ. УСПД осуществляет обработку результатов измерений, а в частности расчет расхода активной и реактивной электрической энергии и мощности с учетом коэффициентов трансформации измерительных трансформаторов, хранение полученной информации, передачу накопленных данных на верхний уровень системы (уровень ИВК) и организациям-участникам оптового рынка электрической энергии, а также отображение информации на подключаемых к УСПД устройствах.

Сервер БД уровня ИВК осуществляет сбор и обработку результатов измерений, данных о состоянии средств измерений, хранение полученной информации, отображение накопленной информации, оформление справочных и отчетных документов.

Передача результатов измерений и данных о состоянии средств измерений в XML-формате организациям-участникам оптового рынка электрической энергии, в том числе в ПАК КО АО «АТС», производится с сервера БД уровня ИВК по сети Internet с электронной подписью.

Сервер БД уровня ИВК по запросу обеспечивает возможность дистанционного доступа организациям-участникам оптового рынка электрической энергии к компонентам АИИС КУЭ.

Для обеспечения единого времени на СИ, влияющих на процесс измерения количества электрической энергии и мощности (счетчики электрической энергии ИИК, УСПД ИВКЭ, сервер БД ИВК) при проведении измерений при помощи АИИС КУЭ, предусмотрена система обеспечения единого времени (далее - СОЕВ).

СОЕВ обеспечивает единое календарное время (день, месяц, год, час, минута, секунда), привязанное к национальной шкале координированного времени UTC(SU), на всех компонентах и уровнях системы.

Базовым устройством системы СОЕВ является блок коррекции времени ЭНКС-2 (регистрационный № 37328-15), синхронизирующий собственную шкалу времени со шкалой национального координированного времени UTC(SU) по сигналам глобальной навигационной спутниковой системы (далее - ГЛОНАСС).

При проведении измерений при помощи АИИС КУЭ время внутренних часов СИ АИИС КУЭ синхронизируется в следующей последовательности:

• - сервер БД ИВК синхронизирует собственную шкалу времени по сигналам, получаемым непосредственно от блока коррекции времени ЭНКС-2, при превышении поправки часов сервера БД относительно шкалы времени ЭНКС-2 более чем на 1 секунду (настраиваемый параметр);

• - сервер БД ИВК не реже одного раза в сутки опрашивает УСПД уровня ИВКЭ, если поправка часов УСПД относительно шкалы времени сервера БД ИВК превышает 2 секунды, происходит коррекция часов УСПД;

• - УСПД уровня ИВКЭ каждые 30 минут опрашивают счетчики, если поправка часов счетчиков относительно шкалы времени УСПД превышает 2 секунды, происходит коррекция часов счетчиков;

• - факты коррекции времени отражаются в журналах событий компонентов АИИС КУЭ Пальеозерской ГЭС (ГЭС-2) филиала «Карельский» ПАО «ТГК-1».

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке АИИС КУЭ. Данные о поверке передаются в Федеральный информационный фонд (далее - ФИФ). Заводской номер АИИС КУЭ (№402) наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер указывается в паспорте на АИИС КУЭ. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ приведены в паспорте на АИИС КУЭ.

В АИИС КУЭ используется программное обеспечение (далее - ПО) «Энергосфера».

ПО «Энергосфера» используется при коммерческом учете электрической энергии и мощности, обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электрической энергии.

Идентификационные данные ПО, установленного в ИВК, указаны в таблице 1.

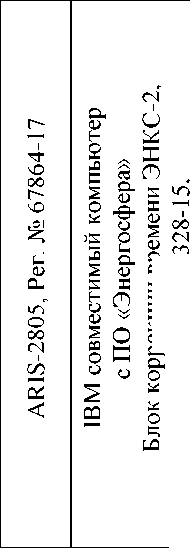

Таблица 1 -

обеспечения

данные

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Сервер/БКВ

Активная

Реактивная

Он гл 1

&

«   1-и

(U о &И Рч

Вид электрической энергии

a M

«   1-И

(U о

— Сц

Пределы допускаемой погрешности СОЕВ Примечания:

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электрической энергии на интервале времени 30 минут.

• 3 Погрешность в рабочих условиях эксплуатации указана для силы тока 5 % от 1ном, coso = 0,8инд.

• 4 Допускается замена ТТ, ТН, УСПД, УССВ, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

АИИС КУЭ

Надежность применяемых в системе компонентов:

Регистрация в журналах событий компонентов системы времени и даты:

а) счетчиками электрической энергии:

попыток несанкционированного доступа;

связи со счетчиками, приведшей к каким-либо изменениям данных; коррекции текущих значений времени и даты;

отсутствие напряжения при наличии тока в измерительных цепях; перерывов питания;

самодиагностики (с записью результатов);

б) УСПД:

попыток несанкционированного доступа;

связи с УСПД, приведшей к каким-либо изменениям данных;

коррекции текущих значений времени и даты;

перерывов питания;

самодиагностики (с записью результатов).

Защищённость применяемых компонентов:

а) механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

клемм вторичных обмоток трансформаторов тока, напряжения; промежуточных клеммников вторичных цепей тока и напряжения; испытательных клеммных коробок;

УСПД;

сервер БД;

б) защита информации на программном уровне:

установка паролей на счетчиках электрической энергии;

установка паролей на устройствах сбора и передачи данных;

установка пароля на сервер;

возможность использования цифровой подписи при передаче данных.

наносится на титульный лист паспорта на систему АИИС КУЭ типографским способом.

Таблица 4 - Комплектность АИИС КУЭ

приведены в документе ЭС-180-12/2021-2.МИ «Методика измерений активной и реактивной электрической энергии и мощности при помощи системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Пальеозерской ГЭС (ГЭС-2) филиала «Карельский» ПАО «ТГК-1», аттестованном ООО «ОКУ», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311468.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Филиал»Карельский» Публичного акционерного общества «Территориальная генерирующая компания №1» (Филиал «Карельский» ПАО «ТГК-1»)

ИНН 7841312071

Адрес: 185035, Республика Карелия, г. Петрозаводск, ул. Кирова, д. 43

Телефон: +7 (8142) 71-60-96

Е-mail: office.krl@tgc1.ru

Общество с ограниченной ответственностью «ЭНЕРГОСЕРИС»

(ООО «ЭНЕРГОСЕРВИС»)

ИНН 7802222000

Адрес: 190005, г. Санкт-Петербург, 7-я Красноармейская ул., д. 18, литер А, помещ. 7-Н

Телефон: 8 (812) 368-02-70, 8 (812) 368-02-71

Факс: 8 (812) 368-02-72

Е-mail: office@energoservice.net

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

(ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311484.

В части вносимых изменений

Общество с ограниченной ответственностью    ИНВЕСТИЦИОННО

ИНЖИНИРИНГОВАЯ ГРУППА «КАРНЕОЛ»

(ООО ИИГ «КАРНЕОЛ»)

ИНН 7456013961

Юридический адрес: 455038, Челябинская обл., г. Магнитогорск, пр-кт Ленина, д. 124, офис 15

Адрес места осуществления деятельности: 455017, Челябинская обл., г. Магнитогорск, ул. Комсомольская, д. 130, стр.2, помещ. 1, нежилые помещ. 34, 38, 39, 41

Телефон: +7 (3519) 450-490

E-mail: carneol@bk.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312601

Регистрационный № 57189-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы рольганговые электронные РВС предназначены для при статическом взвешивании металлопроката и других грузов, по транспортному рольгангу.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в систему управления, где происходит его дальнейшая обработка, результат взвешивания в единицах массы отображается на дисплее весоизмерительного прибора. Данные измерений могут передаваться на большое табло, печать или АСУ для дальнейшей электронной обработки данных.

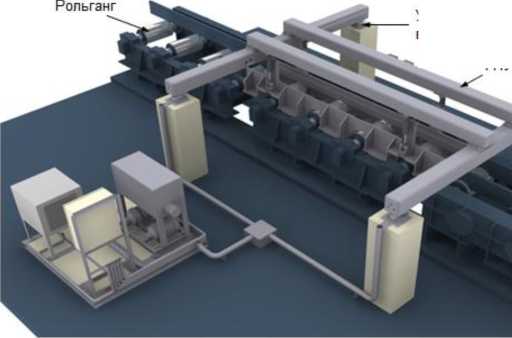

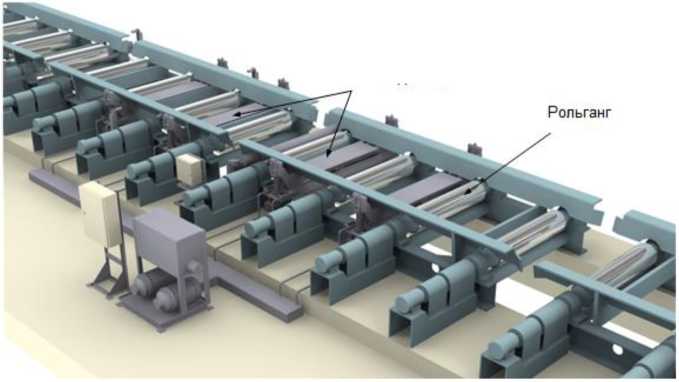

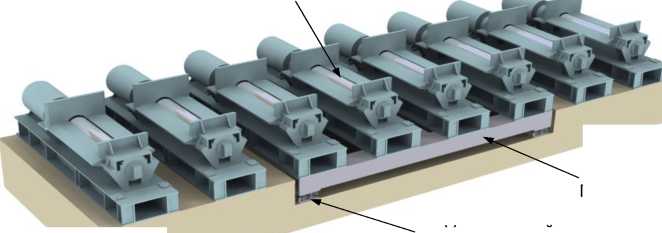

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и системы управления, скомпонованной в шкафу управления (ШВС).

Весы рольганговые изготавливаются в двух вариантах:

а) взвешивание осуществляется без подъема взвешиваемого груза, ГПУ является частью рольганга (рис. 1); в этом варианте весы состоят из грузоприемных платформ (от одной до четырех) с размещенными на них рольгангами; платформы устанавливаются на узлы встройки весоизмерительные с тензодатчиками.

Ролики рольганга

Фундамент

Г рузоприемная платформа Узлы встройки весоизмерительные

Рисунок 1 - Общий вид весов (вариант а)

б) взвешивание осуществляется при подъеме груза, поданного рольгангом в зону ГПУ весов; предусмотрено два исполнения ГПУ: ГПУ с жесткой рамой (рис. 2) или ГПУ из весоизмерительных модулей (от двух до восьми) с механизмами подъема, несвязанных жесткой рамой (рис. 3). Весы рольганговые на базе весоизмерительных модулей встраиваются в рольганги без изменения конструкции их опорных элементов.

Узлы встройки весоизмерительные

ГПУ

Рисунок 2 - Общий вид весов с жесткой рамой ГПУ

В состав весов в исполнении с жесткой рамой ГПУ входят следующие компоненты:

- подъемное ГПУ с жесткой рамой с механизмами подъема (пневмо, электро или гидропривод); ГПУ устанавливается на узлы встройки весоизмерительные; ГПУ обеспечивает поднятие взвешиваемых заготовок над рольгангом и измерение веса заготовок тензодатчиками.

Весоизмерительные модули с механизмами подъема

Рисунок 3 - Общий вид весов с ГПУ из весоизмерительных модулей

В этом исполнении в состав весов входят следующие компоненты:

- весоизмерительные модули с механизмами подъема (пневмо, электро или гидропривод), которые обеспечивают поднятие взвешиваемых заготовок над рольгангом и измерение веса заготовок тензодатчиками.

Система управления смонтирована в защитном шкафу и состоит из электронного блока вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г. Новосибирск (далее - прибор), коммутационной коробки, обеспечивающей объединение сигналов датчиков, контроллера управления гидроприводом подъема ГПУ (исполнение б), системы позиционирования, управляющей рольгангом и обеспечивающей автоматическую работу весов - позиционирование заготовки на весах (опция).

Форма маркировки весов: РВС - Max - [1]

Общий вид прибора и схема пломбирования представлены на рисунке 4. Нанесение знака поверки на средство измерения не предусмотрено.

DataVes-18

Рисунок 4 - Общий вид прибора и схема пломбирования

Маркировочная табличка закреплена на боковой стенке корпуса шкафа управления весами. Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр.

Общий вид маркировочной таблички приведен на рисунке 5.

г.Новосибирск www.interves.ru сделано в России

Рисунок 5 - Общий вид маркировочной таблички

Прибор DataVes-18 имеет встроенное программное обеспечение (далее ПО), которое идентифицируется по номеру версии ПО, отображаемое на дисплее при включении прибора или по запросу через меню ПО прибора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки). ПО не может быть модифицировано без нарушения защитной пломбы.

Шкаф, в котором располагается прибор, закрывается на ключ, доступ к которому имеет ограниченный круг сотрудников контролирующей метрологической службы предприятия, эксплуатирующего данное оборудование.

Таблица 1 - Идентификационные данные ПО

Уровень защищённости встроенного ПО прибора соответствует высокому уровню по Р 50.2.077-2014.

Класс точности по ГОСТ OIML R 76-1-2011................................................ средний (Ш)

Значение максимальной нагрузки (Мах), минимальной нагрузки (Мin), поверочного интервала (е), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке весов приведены в табл. 2.

Таблица 2 -

Окончание таблицы 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Таблица 5 - Перечень весоизмерительных датчиков, применяемых в различных модификациях весов

Окончание таблицы 5

Исполнение б

Масса, не более, т

Габаритные размеры, мм

Грузоприемная

платформа, мм

Исполнение а длина: 600  6000

ширина: 250  5300

высота: 200  2000

наносится фотохимическим способом на маркировочную табличку, закрепленную на боковой стенке корпуса шкафа управления весами, и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 7 - Комплектность весов

приведены в документе «Весы рольганговые электронные РВС. Руководство по эксплуатации» ИВПС.404432.244 РЭ с изм. 1», п.3.2 «Устройство и работа составных частей весов».

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 04 июля 2022 г. №1622

ИВПС.404432.244.001ТУ с изм. 2 «Весы рольганговые электронные РВС. Технические условия»

Общество с ограниченной ответственностью «ИнтерВес»

(ООО «ИнтерВес»)

ИНН 5408235640

Адрес: Россия, 630090, г. Новосибирск, ул. Кутателадзе, 4г, офис 245 E-mail: info@interves.ru

Тел./факс: +7 (383) 363-19-84

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц №RA.RU.310556

Регистрационный № 65860-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители расхода и скорости газового потока ИС-14.М (далее - измерители) предназначены для измерений скорости потоков дымовых и технологических газов с температурой 60 °С и выше в установках с дымоходами (трубах и т.п.) диаметром от 0,5 до 20 м, работающих на любом виде топлива.

Принцип действия измерителя основан на измерении корреляционным методом времени перемещения через определенный участок пути (например, 1 м) локальной неоднородности газового потока.

Измерители состоят из: датчиков измерительных (2 шт.), блока измерительного, блока воздухонагнетателя, фильтра воздушного и термопары ТХА.

Блок измерительный служит для приема сигналов с датчиков измерительных, обработки, передачи и опциональной индикации измеренных значений, блок измерительный также осуществляет расчет объемного расхода газовой смеси при введённых значениях площади сечения трубопровода (погрешность площади сечения не нормирована) и измерение температуры газового потока (погрешность не нормирована) с помощью термопары ТХА. Конструктивно блок измерительный расположен в металлическом шкафу.

Датчики измерительные предназначены для преобразования теплового излучения устанавливаются

заслонки перед от возможного

собственно воздухонагнетателя в кожухе и защитного фильтра воздушного, также закрытого кожухом.

Блок измерительный с помощью собственного микроконтроллера производит непрерывную обработку данных измерений, полученных от датчиков измерительных и термопары. Также обеспечивается вывод данных измерений в виде электрических аналоговых сигналов (по току) и цифровых (RS 485) сигналов, и одновременная индикация данных измерений на дисплее прибора.

Измерители изготавливаются в двух исполнениях, различающихся исполнением по взрывозащите: ИС-14.М (общепромышленное) и ИС-14.М-Ех (взрывозащищенное).

Общий вид измерителей и мест пломбирования приведен на рисунке 1 и 2. Для исполнения ИС-14.М-Ех пломбирование не предусмотрено. Для пломбировки измерителей исполнения ИС-14.М используется пломба-наклейка.

На цифровом индикаторе блока измерительного непрерывно отображается скорость газового потока, текущий объемный расход газа, температура газового потока (без нормирования погрешности).

Значения скорости потока, текущего объемного расхода, температуры газового потока выводятся на токовые выходы.

Для работы измерителей не требуются прямые участки.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд-табличку измерителей методом сеткографии. Места нанесения заводского номера и знака утверждения типа приведены на рисунке 3.

ИС-14.М (общепромышленное)

ИС-14.М-ЕХ (взрывозащищенное)

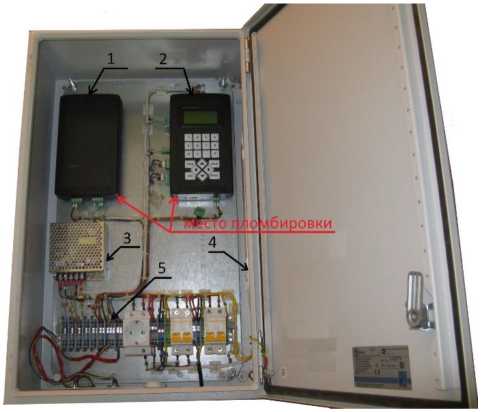

1 - вычислитель; 2 - контроллер ИС-14.М; 3 - источник питания; 4 - лампа освещения; 5 - клеммная колодка.

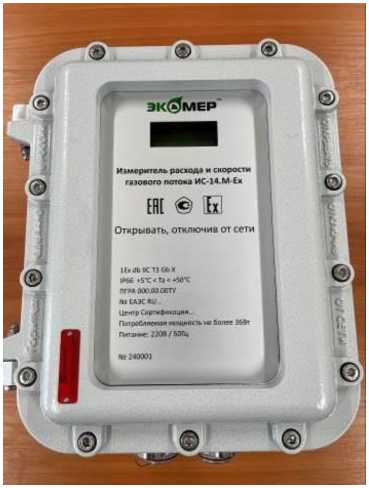

Рисунок 1 - Общий вид блока измерительного

ИС-14.М (общепромышленное)

ИС-14.М-ЕХ (взрывозащищенное)

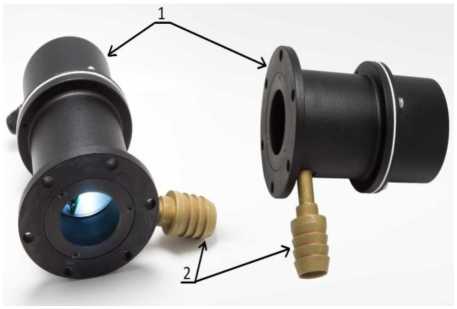

1 - датчик измерительный; 2 - штуцер подачи сжатого воздуха.

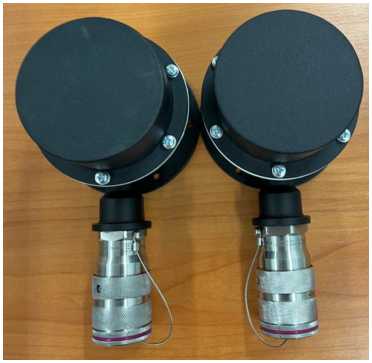

Рисунок 2 - Общий вид датчиков измерительных

Место нанесения

знака

утверждения Т1ша

Место нанесения

заводского номера

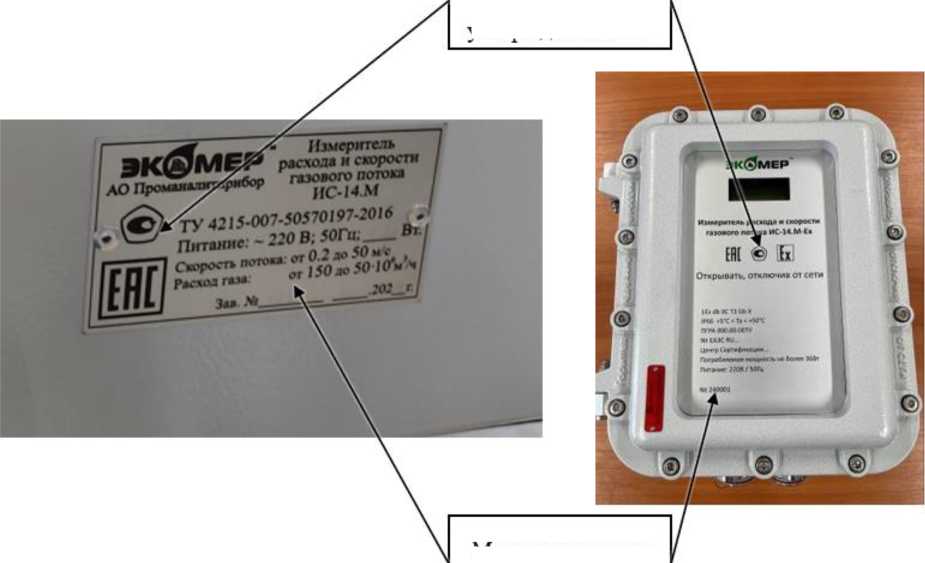

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа

Нанесение знака поверки на измерители не предусмотрено.

В измерителях используется встроенное метрологически значимое программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память блока измерительного, и внешнее метрологически незначимое ПО, служащее для отображения данных на компьютере (поставляется по запросу бесплатно).

Контроллер блока измерительного имеет встроенную

от несанкционированного доступа к ПО измерителей и влияния на ПО измерителей и измерительную информацию, и эта защита включается на при производстве.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 «средний».

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 -

Таблица 3 - Технические

Примечания:

• ¹⁾ обусловлено принципом измерения;

• ²⁾ обеспечивается размещением прибора в подогреваемом шкафу;

• ³⁾ поскольку измерители осуществляют измерение скорости потока газа бесконтактным методом, верхний предел температуры дымовых газов не нормирован;

• ⁴⁾ габаритные размеры патрубков установки термопары выбираются в зависимости от требований заказчика.

Таблица 4 - Показатели надежности

наносится типографским способом на маркировочную табличку в виде наклейки, расположенную на тыльной части блока измерительного (для взрывозащищенного исполнения), и на металлическую маркировочную табличку, расположенную на боковой части блока измерительного (для общепромышленного исполнения), и на титульный лист руководства по эксплуатации.

Таблица 5 - Комплектность

приведены в разделе 4 «Устройство и принцип действия» Руководства по эксплуатации ПГРА 701.000.000 РЭ.

Приказ Росстандарта № 2815 от 25.11.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»

ТУ 4215-007-50570197-2016 Измерители расхода и скорости газового потока ИС-14.М. Технические условия

Изготовитель

Акционерное общество «Проманалитприбор»

(АО «Проманалитприбор»)

ИНН 5433132528

Адрес места осуществления деятельности: 633010, Новосибирская обл., г.о. г. Бердск, г. Бердск, ул. Ленина, д. 89/3, офис 1

Тел: +7(38341)5-80-66

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

http://www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164
