ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М» Назначение средства измеренийКомплексы аппаратно-программные «АвтоУраган-ВСМ2-М» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) по видеокадрам или радиолокационным методом в зоне контроля и скорости движения ТС на контролируемом участке, измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.
Описание средства измеренийПринцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении скорости косвенным методом - измеряется расстояние, пройденное ТС в зоне контроля видеодатчика от точки первой фиксации до точки последней фиксации, а также измеряется интервал времени между моментами первой и последней фиксации ТС в зоне контроля.
Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении скорости косвенным методом - измеряется расстояние, пройденное ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с участка, а также измеряется интервал времени между моментами фиксации ТС в зоне контроля на въезде и в зоне контроля на выезде с контролируемого участка.
Принцип действия комплексов при измерении скорости движения ТС радиолокационным методом в зоне контроля основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера).
Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.
Комплексы конструктивно состоят из одного или нескольких видеодатчиков (в состав каждого видеодатчика входит видеокамера, имеющая стабилизированную частоту следования кадров) в паре с радиолокационным модулем (или без радиолокационного модуля), компьютерного блока, приемника навигационных сигналов глобальных навигационных спутниковых систем и программного обеспечения (ПО) «АвтоУраган®», а также вспомогательных внешних устройств: ИК-прожектора, обзорных видеокамер, контроллера светофора, которые не являются метрологически значимыми частями комплексов.
Видеодатчики изготавливаются двух моделей: RNC и RN. Видеодатчик модели RNC совмещен в едином корпусе с компьютерным блоком, поэтому для него отдельный компьютерный блок не требуется. Видеодатчик модели RNC производится только в нормальном исполнении, видеодатчик модели RN производится в нормальном и полярном
Лист № 2 Всего листов 10 исполнении. Радиолокационный модуль производится только в нормальном исполнении и поставляется по заказу. (Нормальное и полярное исполнение отличаются только температурным режимом).
Компьютерные блоки изготавливаются двух моделей: «SP-V2» и «КУВ-А». Компьютерные блоки модели «КУВ-А» имеют класс защиты IP66, компьютерные блоки модели «SP-V2» имеют класс защиты IP21 и не предназначены для использования вне помещений.
Навигационный приемник представляет собой ГЛОНАСС/GPS-npueMHUk утвержденного типа (рег. номер 52614-13 в Федеральном информационном фонде). Навигационный приемник, в зависимости от конструктивного исполнения, может размещаться как внутри компьютерного блока, так и как внешнее отдельное устройство.
Конструкция комплексов предусматривает установку видеодатчиков на несущих придорожных конструкциях, в паре с радиолокационным модулем. Если в комплект поставки входит радиолокационный модуль, то измерение скорости в зоне контроля производится радиолокационным методом, если нет - то методом по видеокадрам. Компьютерный блок, в зависимости от модели, устанавливается либо на открытом воздухе (в пыле-влагозащищенном исполнении), либо в отдельном климатическом шкафу или отдельном помещении. При этом каждый видеодатчик формирует видеоизображение с фиксированного участка дорожного полотна («зона контроля»). Геометрические параметры взаимного расположения в пространстве каждого видеодатчика и его «зоны контроля» определяются после установки комплекса на месте эксплуатации и его первичной поверки.
Если в зоне контроля видеодатчика одновременно находится несколько ТС, значение скорости определяется независимо для каждого ТС по привязке к его государственному регистрационному знаку (ГРЗ). Конструкция, исполнение и принцип действия комплексов гарантируют однозначную принадлежность представленному в кадре ТС измеренного и зафиксированного значения скорости. Комплексы обеспечивают измерение скорости движения ТС, движущихся в зоне контроля видеодатчика в направлении как приближения, так и удаления от видеодатчика. Для измерения скорости на контролируемом участке необходимо два видеодатчика и модуль ПО «Измерение скорости между рубежами».
Режим работы комплексов круглосуточный.
Общий вид составных частей комплексов с указанием мест пломбировки от несанкционированного доступа, пломбировки крепления комплексов и мест нанесения знака утверждения типа представлены в таблице 1.
Таблица 1 - Общий вид составных частей комплексов с указанием мест пломбировки от несанкционированного доступа, пломбировки крепления комплексов и мест нанесения

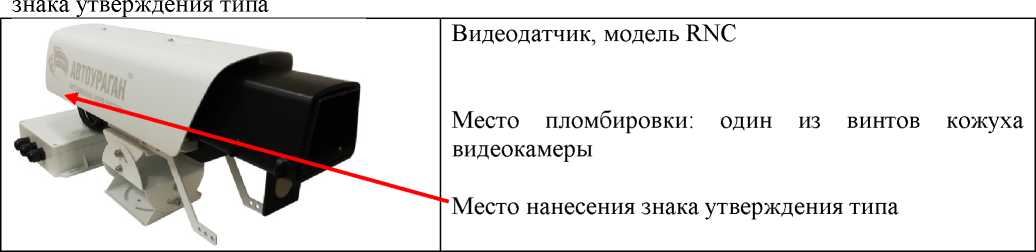

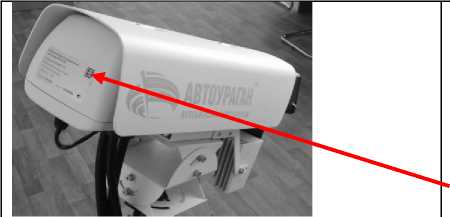

Видеодатчик, модель RN
кожуха
Место пломбировки: один из винтов видеокамеры
Место нанесения знака утверждения типа
Компьютерный блок, модель «SP-V2»
Место пломбировки: один из винтов корпуса
Место нанесения знака утверждения типа
Окончание таблицы 1
•4f-_ |

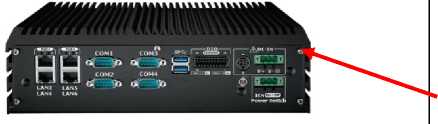

Компьютерный блок, модель «КУВ-А» | |
1 |
А |
Место пломбировки |
[вГ] |
Место нанесения знака утверждения типа | |
Радиолокационный модуль | ||
II я и** 1 |
Комплексы изготавливаются в 16 модификациях, отличающихся используемыми моделями компьютерных блоков и видеодатчиков, видом климатического исполнения, типом
электропитания, наличием возможности измерения скорости на контролируемом участке. Перечень модификаций комплексов и их описание представлены в таблице 2.
Таблица 2 - Перечень модификаций комплексов
№ |
Обозначение модификации |
Описание модификации |
1 |
03.K1.RN.N.0 |
3 измерительных канала, компьютерный блок «КУВ-А», видеодатчик «RN», нормальное исполнение, AC 220 В, 50 Гц |
2 |
03.K1.RN.N.1 |
3 измерительных канала, компьютерный блок «КУВ-А», видеодатчик «RN», нормальное исполнение, DC 12 В |
3 |
03.K2.RN.N.0 |
3 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», нормальное исполнение, AC 220 В, 50 Гц |
4 |
03.K2.RN.N.1 |
3 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», нормальное исполнение, DC 12 В |
5 |
03.K2.RN.P.0 |
3 измерительных канала, компьютерный блок «SP-V2», видеодатчик |
«RN», полярное исполнение, AC 220 В, 50 Гц | ||
6 |
03.K2.RN.P.1 |
3 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», полярное исполнение, DC 12 В |
7 |
03.K3.RNC.N.0 |
3 измерительных канала, компьютерный блок, комбинированный в едином корпусе с видеодатчиком модели «RNC», нормальное исполнение, AC 220 В, 50 Гц |
8 |
03.K3.RNC.N.1 |
3 измерительных канала, компьютерный блок, комбинированный в едином корпусе с видеодатчиком модели «RNC», нормальное исполнение, DC 12 В |
9 |
04.K1.RN.N.0 |
4 измерительных канала, компьютерный блок «КУВ-А», видеодатчик «RN», нормальное исполнение, AC 220 В, 50 Гц |
10 |
04.K1.RN.N.1 |
4 измерительных канала, компьютерный блок «КУВ-А», видеодатчик «RN», нормальное исполнение, DC 12 В |
11 |
04.K2.RN.N.0 |
4 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», нормальное исполнение, AC 220 В, 50 Гц |
Окончание таблицы 2
12 |
04.K2.RN.N.1 |
4 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», нормальное исполнение, DC 12 В |
13 |
04.K2.RN.P.0 |
4 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», полярное исполнение, AC 220 В, 50 Гц |
14 |
04.K2.RN.P.1 |
4 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», полярное исполнение, DC 12 В |
15 |
04.K3.RNC.N.0 |
4 измерительных канала, компьютерный блок, комбинированный в едином корпусе с видеодатчиком модели «RNC», нормальное исполнение, AC 220 В, 50 Гц |
16 |
04.K3.RNC.N.1 |
4 измерительных канала, компьютерный блок, комбинированный в едином корпусе с видеодатчиком модели «RNC», нормальное исполнение, DC 12 В |
Правило обозначения модификаций комплексов представлено на рисунке 1.
XX. XX. XXX. X. XОбозначения модификаций комплексов:
5 - напряжение питания (0/1)
; ; :...................... 4 - климатическое исполнение (N/ P)
3 - Модель видеодатчика (RNC/ RN0)
i .................................... 2 2 - Тип компьютера (К1/К2/К3)
, 1 - кол-во измерительных каналов (03/04)
Рисунок 1 - Правило обозначения модификаций комплексов
Описание параметров модификаций комплексов представлено в таблице 3.
Таблица 3 - Описание параметров модификаций комплексов
№ Поз. |
Наименование |
Значение |
1 |
Измерительные |
03 - 3 измерительных канала (Измерение текущего времени и |
каналы |
координат, измерение скорости движения транспортных средств в зоне контроля видеодатчика комплекса) 04 - 4 измерительных канала (Измерение текущего времени и координат, измерение скорости движения транспортных средств в зоне контроля видеодатчика комплекса, измерение скорости движения транспортных средств на контролируемом участке между двумя видеодатчиками комплекса) | |
2 |
Тип компьютера |
K1 - компьютерный блок модели «КУВ-А» К2 - компьютерный блок модели «SP-V2 К3 - компьютерный блок, комбинированный в едином корпусе с видеодатчиком модели RNC |
3 |
Модель видеодатчика |
RNC - модель с компьютерным блоком в едином корпусе RN - модель без вычислительного блока |
4 |
Тип климатического исполнения |
N - от -50 до +60 °С (нормальное исполнение) P - от -60 до +60 °С (полярное исполнение) |
5 |
Тип электропитания |
0 - AC 220 В, 50 Гц 1 - DC 12 В |
В связи с тем, что комплекс конструктивно состоит из нескольких метрологически значимых частей (комплектующих), маркировка наносится на компьютерный блок, а заводской номер комплекса указывается в только формуляре на комплекс. Также в формуляре указываются модели и заводские номера всех комплектующих из комплекта поставки. Пример маркировки комплекса приведен на рисунке 2.
Комплекс аппаратно-программный
«А е т оУр а га н-В С М2-М»
Модификация 03.K1.ElMN. О
ООО «Реко гна-Индастриалу Россия
¥74278-022-9515554^2018 - 220 8, 50 Гц
IP 66
Рисунок 2 - Пример маркировки комплекса
Программное обеспечениеМетрологически значимая часть программного обеспечения (ПО) «АвтоУраган®» комплексов состоит из пяти специальных программных модулей, установленных на компьютерном блоке в зависимости от комплектации комплексов:
-
- модуль «Измерение скорости по видеокадрам» обеспечивает измерение скорости движения ТС в зоне контроля видеодатчика комплекса методом по видеокадрам;
-
- модуль «Измерение скорости по радару» обеспечивает измерение скорости движения ТС в зоне контроля видеодатчика комплекса радиолокационным методом;
-
- модуль «Измерение скорости между рубежами» обеспечивает измерение скорости движения ТС на контролируемом участке;
-
- модуль «Измерение значений текущего времени» обеспечивает определение текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), а также расчет интервалов времени;
-
- модуль «Измерение значений координат» обеспечивает определение значений текущих координат комплексов.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 4 - Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки) |
Значение | ||||
Идентификационное наименование ПО |
Модуль «Измерение значений текущего времени» |
Модуль «Измерение скорости по видеокадрам» |
Модуль «Измерение скорости по радару» |
Модуль «Измерение скорости между рубежами» |
Модуль «Измерение значений координат» |
Номер версии (идентификационный номер) ПО |
не ниже 1.5 |
не ниже 4.3 |
не ниже 1.1 |
не ниже 1.0 |
не ниже 1.2 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
- |
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплекса к шкале времени UTC(SU), мс - для модификаций с индексом «03» |
±1000 |
- для модификаций с индексом «04» |
±1 |
Границы допускаемой погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане, м |
±5 |
Диапазон измерений скорости движения ТС, км/ч: - при измерении по видеокадрам в зоне контроля |
от 0 до 350 |
- при измерении радиолокационным методом в зоне контроля |
от 2 до 350 |
- при измерении на контролируемом участке |
от 0 до 350 |
Пределы допускаемой погрешности измерения скорости транспортных средств: - абсолютной, при измерении по видеокадрам в зоне контроля, км/ч - в диапазоне от 0 до 100 км/ч включ. |
±1 |
- в диапазоне св. 100 до 255 км/ч включ. |
±2 |
- в диапазоне св. 255 до 350 км/ч включ. |
±3 |
- при измерении радиолокационным методом в зоне контроля - абсолютной, в диапазоне от 2 до 100 км/ч включ., км/ч |
±1 |
- относительной, в диапазоне св. 100 до 350 км/ч, % |
±1 |
- абсолютной, при измерении на контролируемом участке, км/ч - в диапазоне от 0 до 100 км/ч включ. |
±1 |
- в диапазоне св. 100 до 255 км/ч включ. |
±2 |
- в диапазоне св. 255 до 350 км/ч включ. |
±3 |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Минимальная протяженность контролируемого участка, м |
100 |
Параметры зоны контроля*: |
Наименование характеристики |
Значение |
- протяженность, м |
от 6 до 50 |
- ширина, м |
от 7 до 56 |
Рабочая частота излучения радиолокационного модуля, ГГц |
24,15 ± 0,10 |
Напряжение электропитания комплекса от сети переменного тока частотой | |
50±1 Гц, В |
от 187 до 268 |
Габаритные размеры, мм, не более: | |
а) видеодатчик, модель RN | |
- длина |
600 |
- ширина |
185 |
- высота |
250 |
б) видеодатчик, модель RNC | |
- длина |
600 |
185 | |
- ширина | |
- высота |
270 |
Окончание таблицы 6
в) компьютерный блок, модель «SP-V2» - длина |
260 |
- ширина |
175 |
- высота |
80 |
г) компьютерный блок, модель «КУВ-А» | |
- длина |
600 470 |
д) радиолокационный модуль |
250 |
- длина |
110 |
- ширина |
100 |
- высота |
40 |
Масса, кг, не более: | |
- видеодатчик, модель RN |
6,5 |
- видеодатчик, модель RNC |
8,0 |
- компьютерный блок, модель «SP-V2» |
4,0 |
- компьютерный блок, модель «КУВ-А» |
40 0,4 |
- радиолокационный модуль | |
Потребляемая мощность, В^А, не более: | |
- видеодатчик, модель RN |
125 |
- видеодатчик, модель RNC |
200 |
- компьютерный блок, модель «SP-V2» |
75 |
- компьютерный блок, модель «КУВ-А» |
450 |
- радиолокационный модуль |
10 |
Рабочие условия эксплуатации: температура окружающего воздуха | |
- в нормальном исполнении, °С |
от -50 до +60 |
- в полярном исполнении, °С |
от -60 до +60 |
атмосферное давление, кПа |
относительная влажность при температуре окружающего воздуха +25 °С, % * зависит от модели используемого видеодатчика.
от 60 до 106,7 до 98
наносится типографским способом на титульные листы эксплуатационной документации и на этикетку на корпусе компьютерного блока (для комплекса с видеодатчиком модели RNC -этикетка наносится на корпус видеодатчика).
Комплектность средства измеренийТаблица 7 - Комплектность комплексов
Наименование |
Количество | |
для модификаций «03» |
для модификаций «04» | |
Комплекс «АвтоУраган-ВСМ2-М» в составе:
|
от 1 до 4 по заказу* 1** 1 1 |
от 1 до 4 по заказу 1** 1 1 |
Окончание таблицы 7
Комплекс «АвтоУраган-ВСМ2-М» в составе:
|
от 1 до 4 по заказу* 1** 1 1 |
от 1 до 4 по заказу 1** 1 1 |
- ПО «АвтоУраган®», в составе модулей: - «Измерение значений текущего времени» |
1 |
1 |
- «Измерение скорости по видеокадрам» |
по заказу |
по заказу |
- «Измерение скорости по радару» |
по заказу |
по заказу |
- «Измерение скорости между рубежами» |
- |
1 |
- «Измерение значений координат» |
по заказу |
по заказу |
Вспомогательное оборудование: - ИК-прожектор |
по заказу |
по заказу |
- видеодатчик обзорный |
по заказу |
по заказу |
- контроллер (для подключения светофора) |
по заказу |
по заказу |
- ПО «АвтоУраган®», в составе модулей для фиксации нарушений ПДД |
по заказу |
по заказу |
Руководство по эксплуатации РСАВ.402100.022 РЭ |
в эл. виде |
в эл. виде |
Формуляр РСАВ.402100.022 ФО |
1экз. |
1экз. |
Методика поверки 651-18-072 МП с изменением № 1 |
1экз. |
1экз. |
* Радиолокационный модуль и модуль ПО «Измерение скорости по радару» поставляются | ||
совместно по заказу ** При использовании видеодатчика модели RNC отдельный компьютерный блок не | ||
поставляется. |
осуществляется по документу 651-18-072 МП «Комплекс аппаратно-программный «АвтоУраган-ВСМ2-М». Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 23 июня 2020 г.
Основные средства поверки:
-
- измеритель скорости и длины лазерный ИСД-5, регистрационный номер 58460-14 в Федеральном информационном фонде;
-
- дальномер лазерный LЕIСА DISTO D510, регистрационный номер 53755-13 в Федеральном информационном фонде;
-
- частотомер электронно-счетный вычислительный Ч3-81, регистрационный номер 27323-04 в Федеральном информационном фонде;
-
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
-
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C-CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде;
- имитаторы параметров движения транспортных средств «САПСАН 3М», регистрационный номер 73015-18 в Федеральном информационном фонде;
-
- GNSS-приемники спутниковые геодезические многочастотные SIGMA, регистрационный номер 40862-09 в Федеральном информационном фонде.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к комплексам аппаратно-программным «АвтоУраган-ВСМ2-М»Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М». Технические условия. ТУ 4278-022-95195549-2018.
ИзготовительОбщество с ограниченной ответственностью «Рекогна-Индастриал» (ООО «Рекогна-Индастриал»)
ИНН 7718285556
Адрес: 115230, г. Москва, проезд Хлебозаводский, дом 7, стр. 9, пом. Х, ком.25, оф. 17 Телефон (факс): (495) 104-32-21
E-mail: info@recogna-i.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7(495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
