№561 от 29.02.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 530611
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 561 от 29.02.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
29 февраля 2024 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и
метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________—_________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» февраля__2024 Г. № 5_ 1Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляе мый изготови тель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) АО « В оркутауголь » |
001 |
77993-20 |
МИ 30002022 |
15.12. 2023 |
Общество с ограниченной ответственностью «АРСТЭМ-ЭнергоТрейд» (ООО «АРСТЭМ-ЭнергоТрейд»), г. Екатеринбург |
ООО «Спецэнерго проект», г. Москва | |||||
|
2. |
Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «СК Короча» дополнение №8 |
08 |
86167-22 |
Общество с ограниченной ответственность ю «Мираторг- Энерго» (ООО «Мираторг-Энерго»), Белгородская обл., Яковлевский р- |
МП 0422022 |
МИ 3000-2022 |
08.12. 2023 |
Общество с ограниченной ответственностью «Мираторг-Энерго» (ООО «Мираторг- Энерго»), Белгородская обл., Яковлевский р-н, г. Строитель |
ООО «Спецэнергопро ект», г. Москва | |||
|
н, г. Строитель |
|
3. |

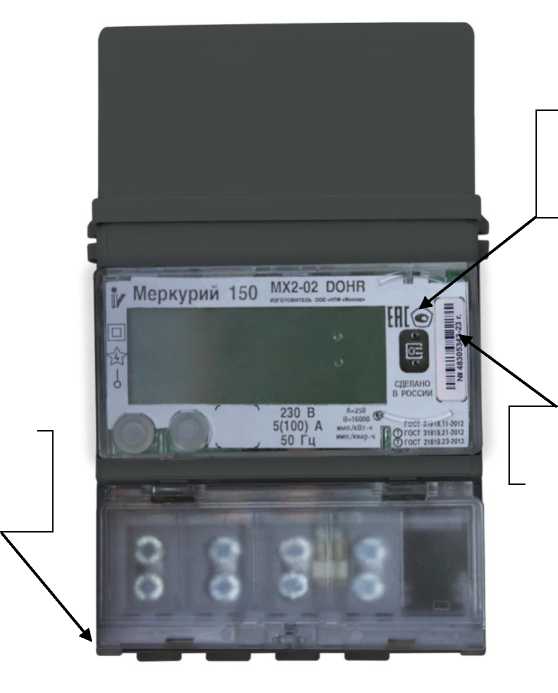

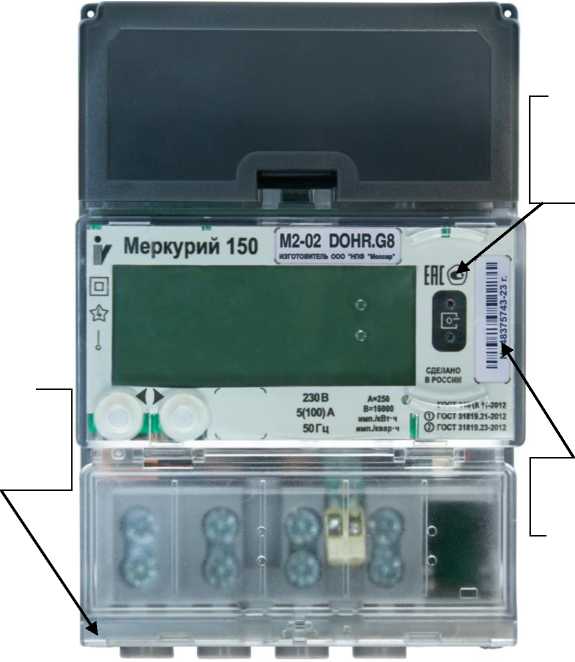

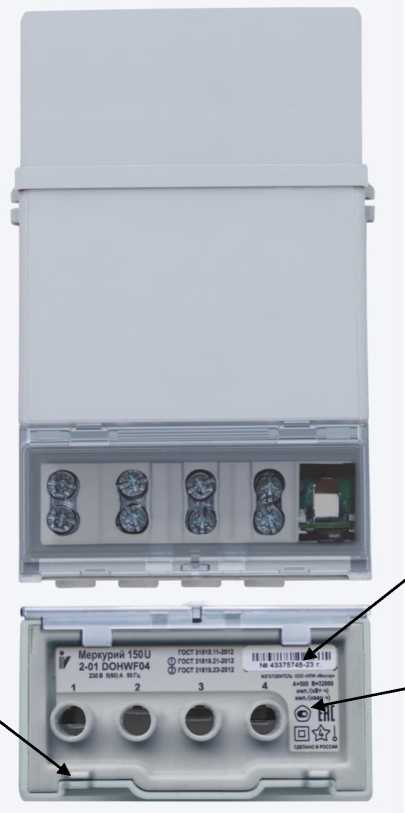

Счетчики |
Меркурий |
МОД. |
89899-23 |
Общество |
|
электрической |
150 |
Меркурий |
с ограниченной | ||
|
энергии статические |
150МХ2- |
ответственность | |||
|
однофазные |
02 DOHR |
ю «Научно- | |||
|
№ |
производственн | ||||
|
48305343- |
ая фирма | ||||
|
23 |
«Моссар» (ООО «НПФ «Моссар»), Саратовская обл., г. Маркс |
|
МП |
- |
- |
04.12. |
Общество |
ООО |
|
26.51.63.130- |
2023 |
с ограниченной |
«НИЦ | ||
|
073- |
ответственностью |
«ЭНЕРГО», | |||
|
75961757- 2023 |
«Научно-производственная фирма «Моссар» (ООО «НПФ «Моссар»), Саратовская обл., г. Маркс |
г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 561
Лист № 1 Регистрационный № 77993-20 Всего листов 26
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Воркутауголь»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Воркутауголь» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
-
2- й уровень - информационно-вычислительный комплекс (ИВК) АО «Воркутауголь», включающий в себя каналообразующую аппаратуру, сервер ИВК АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени (УСВ) и программное обеспечение (ПО) ПК «Энергосфера».
АИИС КУЭ выполняет следующие функции:
-
- выполнение измерений 30-минутных приращений активной и реактивной электроэнергии, характеризующих оборот товарной продукции;
-
- привязку результатов измерений к шкале времени UTC(SU);
-
- ведение журналов событий с данными о состоянии объектов измерений и средств измерений;
-
- периодический (1 раз в сутки) и (или) по запросу автоматический сбор результатов измерений и журналов событий;
-
- хранение результатов измерений и журналов событий в базе данных в течение 3,5 лет;
-
- обеспечение резервирования баз данных на внешних носителях информации;
-
- разграничение доступа к базам данных для разных групп пользователей и фиксация в отдельном электронном файле всех действий пользователей с базами данных;
-
- подготовка данных в виде электронного документа XML для их передачи по электронной почте внешним организациям;
-
- предоставление контрольного доступа к результатам измерений, и журналам событий по запросу со стороны внешних систем;
-
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;
-
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
-
- ведение системы единого времени (коррекция времени).
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие измерительные входы счётчиков. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
ИВК выполняет следующие функции:
-
- сбор, первичную обработку и хранение результатов измерений и служебной информации ИИК ТИ;
-
- занесение результатов измерений и их хранение в базе данных ИВК;
-
- визуальный просмотр результатов измерений из базы данных;
-
- передачу результатов измерений во внешние системы, в том числе в АО «АТС», филиал АО «СО ЕЭС», другим субъектам оптового рынка по протоколу SMTP в виде XML-файлов макетов 80020, 80030, 51070;
-
- ведение журнала событий ИВК;
-
- оформление справочных и отчётных документов.
Цифровой сигнал с выходов счетчиков поступает на сервер ИВК. Для предотвращения искажения информации, передаваемой между уровнями ИИК ТИ и ИВК, производится вычисление и сравнение контрольных сумм, переданных и принятых данных.
В ИВК осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН на основе данных из цифровых сигналов, полученных с выходов счётчиков. ИВК выполняет: формирование и хранение поступающей информации; оформление отчетных документов.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), в которую входят часы сервера ИВК, счётчиков и УСВ. УСВ формирует шкалу времени UTC(SU) путём обработки сигналов точного времени, полученных от навигационных спутниковых систем с помощью антенны ГЛОНАСС и передаёт её в ИВК. Сличение часов сервера ИВК с часами УСВ осуществляется каждые 10 минут, корректировка часов сервера происходит при поправке часов (расхождении) более чем на ± 1 с. Сличение часов счётчиков и часов сервера происходит при каждом обращении сервера к счётчику, корректировка часов счётчиков происходит при поправке часов счётчика и часов сервера более чем ± 2 с.
Журнал событий счетчика электроэнергии содержит сведения о времени и величине (дата, часы, минуты, секунды) коррекции часов.
Журнал событий сервера АИИС КУЭ содержит сведения о времени (дата, часы, минуты, секунды) коррекции часов счётчиков АИИС КУЭ и расхождении времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.
Передача информации в заинтересованные организации осуществляется от ИВК с помощью электронной почты. XML-файлы с макетами 80020, 80030, 51070 во внешние системы передаются по сети Internet, доступ к сети Internet по выделенному каналу.
Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 001. Заводской номер указывается в паспорте-формуляре на АИИС КУЭ типографским способом. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав ИК АИИС КУЭ, приведены в паспорте-формуляре на АИИС КУЭ.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Программное обеспечениеВ АИИС КУЭ используется ПО ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню -«высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1. ПО ПК «Энергосфера» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
ПК «Энергосфера» Библиотека pso metr.dll |
|
Номер версии (идентификационный номер) ПО |
1.1.1.1 |
|
Цифровой идентификатор ПО |
CBEB6F6CA69318BED976E08A2BB7814B |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.
Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики
|
Номер ИК |
Наименование ИК |
Измерительные компоненты |
Вид электроэнергии |
Метрологические характеристики ИК | ||||
|
ТТ |
ТН |
Счётчик |
УСВ |
Основная погрешность, % |
Погрешность в рабочих условиях, % | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
ПС 35 кВ Северная, Ввод 6 кВ Т-1 |
ТЛШ-10 Кл. т. 0,5S Ктт 2000/5 Рег. № 11077-07 |
ЗНОЛ Кл. т. 0,5 Ктн 6300:^3/100:^3 Рег. № 46738-11 |
Меркурий 233 ART2-00 KRR Кл. т. 0,2S/0,5 Рег. № 34196-10 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,1 ±2,7 |
±3,0 ±4,7 |
|
2 |
ПС 35 кВ Северная, Ввод 6 кВ Т-2 |
ТЛШ-10 Кл. т. 0,5S Ктт 2000/5 Рег. № 11077-07 |
ЗНОЛ Кл. т. 0,5 Ктн 6300:^3/100:^3 Рег. № 46738-11 |
Меркурий 233 ART2-00 KRR Кл. т. 0,2S/0,5 Рег. № 34196-10 |
активная реактивная |
±1,1 ±2,7 |
±3,0 ±4,7 | |
|
3 |
ПС 35 кВ Северная, ф.СН-1 ОПУ-0,4 кВ |
ТОП Кл. т. 0,5S Ктт 150/5 Рег. № 47959-11 |
- |
Меркурий 233 ART2-03 KRR Кл. т. 0,2S/0,5 Рег. № 34196-10 |
активная реактивная |
±0,8 ±2,2 |
±2,9 ±4,6 | |
|
4 |
ПС 35 кВ Северная, ф.СН-2 ОПУ-0,4 кВ |
ТОП Кл. т. 0,5S Ктт 150/5 Рег. № 47959-11 |
- |
Меркурий 233 ART2-03 KRR Кл. т. 0,2S/0,5 Рег. № 34196-10 |
активная реактивная |
±0,8 ±2,2 |
±2,9 ±4,6 | |
|
5 |
ПС 35 кВ Вентствол № 2 ш.Воркутинская, РУ-0,4 кВ, Ввод 0,4 кВ Т-4 |
ТШП-0,66 Кл. т. 0,5S Ктт 1500/5 Рег. № 15173-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
6 |
ПС 35 кВ Вентствол № 2 ш.Воркутинская, РУ-0,4 кВ, Ввод 0,4 кВ Т-3 |
ТШП-0,66 Кл. т. 0,5S Ктт 1500/5 Рег. № 15173-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 |
|
7 |
ПС 35 кВ ВМЗ, РУ- 0,4 кВ, Ввод 0,4 кВ Т-5-1000 |
ТШП-0,66 Кл. т. 0,5S Ктт 1000/5 Рег. № 15173-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 | |
|
8 |
ПС 35 кВ ВМЗ, РУ- 0,4 кВ, Ввод 0,4 кВ Т-4-630 |
ТШП-0,66 Кл. т. 0,5S Ктт 1000/5 Рег. № 15173-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 | |
|
9 |
ПС 35 кВ Воркутинская, РУ-0,4 кВ, Ввод 0,4 кВ Т-5-1000 |
ТШП-0,66 Кл. т. 0,5S Ктт 2000/5 Рег. № 15173-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 | |
|
10 |
ПС 35 кВ Воркутинская, РУ-0,4 кВ, Ввод 0,4 кВ Т-7-400 |
ТШП-0,66 Кл. т. 0,5S Ктт 600/5 Рег. № 15173-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 | |
|
11 |
ПС 35 кВ Воркутинская, РУ-0,4 кВ, Ввод 0,4 кВ Т-8-400 |
ТШП-0,66 Кл. т. 0,5S Ктт 600/5 Рег. № 15173-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 | |
|
12 |
ПС 35 кВ Воркутинская, РУ-0,4 кВ, Ввод 0,4 кВ Т-6-1000 |
ТШП-0,66 Кл. т. 0,5S Ктт 2000/5 Рег. № 15173-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
13 |
ПС 35 кВ Вентствол № 2 ш.Воркутинская, Ввод 6 кВ Т-2 |
ТПЛ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 1276-59 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 380-49 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
14 |
ПС 35 кВ Вентствол № 2 ш.Воркутинская, Ввод 6 кВ Т-1 |
ТПЛ-10-М Кл. т. 0,5 Ктт 200/5 Рег. № 22192-07 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 380-49 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
15 |
ПС 35 кВ ВМЗ, Ввод 6 кВ Т-1 |
ТПОЛ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 1261-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
16 |
ПС 35 кВ ВМЗ, Ввод 6 кВ Т-2 |
ТПОЛ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 380-49 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
17 |
ПС 35 кВ ВМЗ, РУ- 6 кВ, яч.29, ф.ТП- 11 ВЖД |
ТОЛ 10 Кл. т. 0,5 Ктт 300/5 Рег. № 7069-79 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
18 |
ПС 35 кВ ВМЗ, РУ- 6 кВ, яч.27, ф.ТП- 68-1 |
ТОЛ 10ХЛ3 Кл. т. 0,5 Ктт 150/5 Рег. № 7069-82 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
19 |
ПС 35 кВ ВМЗ, РУ- 6 кВ, яч.25, ф.КТП- 44 |
ТПЛ-СВЭЛ Кл. т. 0,5 Ктт 150/5 Рег. № 70109-17 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
20 |
ПС 35 кВ ВМЗ, РУ-6 кВ, яч.9, ф.РП-20- 1 |
ТПЛМ-10 Кл. т. 0,5 Ктт 400/5 Рег. № 2363-68 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
21 |
ПС 35 кВ ВМЗ, РУ-6 кВ, яч.7, ф.Аэропорт-1 |
ТПЛ Кл. т. 0,5S Ктт 50/5 Рег. № 47958-11 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 | |
|
22 |
ПС 35 кВ ВМЗ, РУ-6 кВ, яч.3, ф.ТП-29- 1 |
ТПЛ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 1276-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
23 |
ПС 35 кВ ВМЗ, РУ-6 кВ, яч.6, ф.ТП-29- 2 |
ТПЛ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 1276-59 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 380-49 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
24 |
ПС 35 кВ ВМЗ, РУ-6 кВ, яч.10, ф.Аэропорт-2 |
ТПЛ Кл. т. 0,5S Ктт 50/5 Рег. № 47958-11 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 380-49 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 | |
|
25 |
ПС 35 кВ ВМЗ, РУ- 6 кВ, яч.24, ф.РП- 20-2 |
ТПЛ-10У3 Кл. т. 0,5 Ктт 400/5 Рег. № 1276-59 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 380-49 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
26 |
ПС 35 кВ ВМЗ, РУ- 6 кВ, яч.30, ф.ТП- 68-2 |
ТОЛ 10ХЛ3 Кл. т. 0,5 Ктт 150/5 Рег. № 7069-82 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 380-49 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
27 |
ПС 35 кВ ВМЗ, РУ-6 кВ, яч.32, ф.ГСК |
ТОЛ Кл. т. 0,5S Ктт 50/5 Рег. № 47959-11 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 380-49 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 | |
|
28 |
ПС 35 кВ ВМЗ, РУ-6 кВ, яч.38, ф.пос.ВМЗ |
ТОЛ 10ХЛ3 Кл. т. 0,5 Ктт 100/5 Рег. № 7069-82 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 380-49 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
29 |
ПС 35 кВ Воркутинская, Ввод 6 кВ Т-1 |
ТЛК Кл. т. 0,5S Ктт 2000/5 Рег. № 42683-09 |
НАМИТ Кл. т. 0,5 Ктн 6300/100 Рег. № 70324-18 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 | |
|
30 |
ПС 35 кВ Воркутинская, Ввод 6 кВ Т-2 |
ТЛК Кл. т. 0,5S Ктт 2000/5 Рег. № 42683-09 |
НАМИТ Кл. т. 0,5 Ктн 6300/100 Рег. № 70324-18 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 |
|
31 |
ПС 35 кВ Воркутинская, РУ-6 кВ, яч.15, ф.ТП-95 |
ТПЛ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 1276-59 |
НАМИТ Кл. т. 0,5 Ктн 6300/100 Рег. № 70324-18 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
32 |
ПС 110 кВ «Воргашорская-4», ЗРУ-6 кВ, 1сш, яч.1, ВТ-1-6 |
ТОЛ 10 Кл. т. 0,5 Ктт 1500/5 Рег. № 7069-79 |
ЗНОЛ.06 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
активная реактивная |
±1,1 ±2,7 |
±3,0 ±4,7 | |
|
33 |
ПС 110 кВ «Воргашорская-4», ЗРУ-6 кВ, 2сш, яч.12, ВТ-2-6 |
ТОЛ 10 Кл. т. 0,5 Ктт 1500/5 Рег. № 7069-79 |
ЗНОЛ.06 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
активная реактивная |
±1,1 ±2,7 |
±3,0 ±4,7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
34 |
ПС 110 кВ «ш.Воргашорская», ЗРУ-6 кВ, яч.17 |
ТВЛМ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 234 ART2-00P Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
35 |
ПС 110 кВ «ш.Воргашорская», ЗРУ-6 кВ, яч.16 |
ТВЛМ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 234 ART2-00P Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
36 |
ПС 110 кВ «ш.Воргашорская», ЗРУ-6 кВ, яч.61, 3- ВТ-1-6 |
ТВЛМ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 234 ART2-00P Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
37 |
ПС 110 кВ «ш.Воргашорская», ЗРУ-6 кВ, яч.62, 4- ВТ-2-6 |
ТВЛМ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 234 ART2-00P Кл. т. 0,5S/1,0 Рег. № 48266-11 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
ПС 110 кВ |
ТОЛ-СЭЩ-10 Кл. т. 0,5S Ктт 1500/5 Рег. № 32139-11 |
НОЛ-СЭЩ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 35955-07 |
СЭТ-4ТМ.03М |
активная |
±1,1 |
±3,0 | ||
|
38 |
«Ярвож», ЗРУ-6 кВ, ввод 6 кВ Т-1 |
Кл. т. 0,2S/0,5 Рег. № 36697-08 |
реактивная |
±2,7 |
±4,7 | |||
|
ПС 110 кВ |
ТОЛ-СЭЩ-10 Кл. т. 0,5S Ктт 1500/5 Рег. № 32139-11 |
НОЛ-СЭЩ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 35955-07 |
СЭТ-4ТМ.03М |
активная |
±1,1 |
±3,0 | ||
|
39 |
«Ярвож», ЗРУ-6 кВ, ввод 6 кВ Т-2 |
Кл. т. 0,2S/0,5 Рег. № 36697-08 |
реактивная |
±2,7 |
±4,7 | |||
|
ПС 110 кВ |
ТОП Кл. т. 0,5S Ктт 75/5 Рег. № 47959-11 |
СЭТ-4ТМ.03М.09 |
активная |
±1,0 |
±3,3 | |||
|
40 |
«Ярвож», ТСН-1 0,4 кВ |
Кл. т. 0,5S/1,0 Рег. № 36697-12 |
реактивная |
±2,4 |
±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
41 |
ПС 110 кВ «Ярвож», ТСН-2 0,4 кВ |
ТОП Кл. т. 0,5S Ктт 75/5 Рег. № 47959-11 |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 |
|
42 |
ПС 110 кВ Комсомольская, ЗРУ-6 кВ, яч.31, КЛ-6 кВ Комсомольский-3 |
ТОЛ 10 Кл. т. 0,5 Ктт 400/5 Рег. № 7069-79 |
ЗНОЛ.06 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
43 |
ПС 110 кВ Комсомольская, ЗРУ-6 кВ, яч.21, КЛ-6 кВ Комсомольский-1 |
ТОЛ 10 Кл. т. 0,5 Ктт 600/5 Рег. № 7069-79 |
ЗНОЛ.06 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
44 |
ПС 110 кВ Комсомольская, ЗРУ-6 кВ, яч.6, КЛ-6 кВ МБУ СДУ |
ТОЛ 10 Кл. т. 0,5 Ктт 300/5 Рег. № 7069-79 |
ЗНОЛ.06 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
45 |
ПС 110 кВ Комсомольская, ЗРУ-6 кВ, яч.38, КЛ-6 кВ Комсомольский-2 |
ТОЛ 10 Кл. т. 0,5 Ктт 600/5 Рег. № 7069-79 |
ЗНОЛ.06 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
46 |
ПС 110 кВ Северная-2, РУ-6 кВ, яч.13, ввод 6 кВ Т-1 |
ТОЛ-10-IM Кл. т. 0,5S Ктт 1500/5 Рег. № 36308-07 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
активная реактивная |
±1,1 ±2,7 |
±3,0 ±4,7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
47 |
ПС 110 кВ Северная-2, РУ-6 кВ, яч.10, ввод 6 кВ Т-2 |
ТОЛ-10-IM Кл. т. 0,5S Ктт 1500/5 Рег. № 36308-07 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08 |
активная реактивная |
±1,1 ±2,7 |
±3,0 ±4,7 | |
|
48 |
ПС 110 кВ Северная-2, РУ-6 кВ, яч.25, ввод 6 кВ Т-1 |
ТОЛ-10-IM Кл. т. 0,5S Ктт 1500/5 Рег. № 36308-07 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
активная реактивная |
±1,1 ±2,7 |
±3,0 ±4,7 | |
|
49 |
ПС 110 кВ Северная-2, РУ-6 кВ, яч.30, ввод 6 кВ Т-2 |
ТОЛ-10-IM Кл. т. 0,5S Ктт 1500/5 Рег. № 36308-07 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08 |
активная реактивная |
±1,1 ±2,7 |
±3,0 ±4,7 | |
|
ПС 110 кВ |
ТОП Кл. т. 0,5S Ктт 150/5 Рег. № 47959-11 |
СЭТ-4ТМ.03М.08 |
УСВ-3 Рег. № 64242-16 |
активная |
±0,8 |
±2,9 | ||
|
50 |
Северная-2, ввод 0,4 кВ ТСН-1 |
- |
Кл. т. 0,2S/0,5 Рег. № 36697-08 |
реактивная |
±2,2 |
±4,6 | ||
|
ПС 110 кВ |
ТОП Кл. т. 0,5S Ктт 150/5 Рег. № 47959-11 |
СЭТ-4ТМ.03М.08 |
активная |
±0,8 |
±2,9 | |||
|
51 |
Северная-2, ввод 0,4 кВ ТСН-2 |
- |
Кл. т. 0,2S/0,5 Рег. № 36697-08 |
реактивная |
±2,2 |
±4,6 | ||
|
52 |
РУ-0,4 кВ Котельная ш.Заполярная, яч.4, КЛ-0,4 кВ КНС-1 |
ТОП-0,66 Кл. т. 0,5S Ктт 200/5 Рег. № 15174-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 | |
|
53 |
РУ-0,4 кВ Котельная ш.Заполярная, яч.11, КЛ-0,4 кВ КНС-2 |
ТОП-0,66 Кл. т. 0,5S Ктт 200/5 Рег. № 15174-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
54 |
ПС 6 кВ Вентствол №1 ш.Воркутинская, РУ-0,4 кВ, ввод 0,4 кВ Т-2 |
ТШП-0,66 Кл. т. 0,5S Ктт 300/5 Рег. № 15173-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 |
|
55 |
ПС 6 кВ Вентствол №1 ш.Воркутинская, РУ-0,4 кВ, ввод 0,4 кВ Т-1 |
ТШП-0,66 Кл. т. 0,5S Ктт 300/5 Рег. № 15173-06 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 | |
|
56 |
ПС 110 кВ ЦОФ, ввод 10 кВ Т-1 |
ТШЛП-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 19198-05 |
НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
57 |
ПС 110 кВ ЦОФ, ввод 10 кВ Т-2 |
ТШЛП-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 19198-05 |
НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
58 |
ПС 110 кВ ЦОФ, РУ-10 кВ, яч.19, КЛ-10 кВ РП Г/У- 5/6-1 |
ТЛМ-10 Кл. т. 0,5 Ктт 150/5 Рег. № 2473-69 |
НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
59 |
ПС 110 кВ ЦОФ, РУ-10 кВ, яч.17, КЛ-10 кВ РП Заполярный-1 |
ТЛМ-10 Кл. т. 0,5 Ктт 300/5 Рег. № 2473-69 |
НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
60 |
ПС 110 кВ ЦОФ, РУ-10 кВ, яч.15, КЛ-10 кВ РП Мульда-1 |
ТЛМ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 2473-69 |
НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
61 |
ПС 110 кВ ЦОФ, РУ-10 кВ, яч.10, КЛ-10 кВ РП Заполярный-2 |
ТЛМ-10 Кл. т. 0,5 Ктт 300/5 Рег. № 2473-69 |
НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
62 |
ПС 110 кВ ЦОФ, РУ-10 кВ, яч.12, КЛ-10 кВ РП Г/У- 5/6-2 |
ТЛМ-10 Кл. т. 0,5 Ктт 150/5 Рег. № 2473-69 |
НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
63 |
ПС 110 кВ ЦОФ, РУ-10 кВ, яч.16, КЛ-10 кВ РП Мульда-2 |
ТЛМ-10 Кл. т. 0,5 Ктт 300/5 Рег. № 2473-69 |
НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
64 |
ПС 110 кВ ЦОФ, ввод 6 кВ Т-1 |
ТЛМ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 2473-69 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
65 |
ПС 110 кВ ЦОФ, ввод 6 кВ Т-2 |
ТЛМ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 2473-69 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
66 |
ПС 35 кВ Заполярная, ЗРУ 6 кВ, яч.9, КЛ-6 кВ ТП пос.Заполярный-1 |
ТПЛ-10с Кл. т. 0,5 Ктт 200/5 Рег. № 29390-05 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
67 |
ПС 35 кВ Заполярная, ЗРУ 6 кВ, яч.5, ВТ-1-6 |
ТПОЛ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
68 |
ПС 35 кВ Заполярная, ЗРУ 6 кВ, яч.3, КЛ-6 кВ ПС 6 кВ ш.27-1 |
ТПЛ-10 Кл. т. 0,5 Ктт 400/5 Рег. № 1276-59 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
69 |
ПС 35 кВ Заполярная, ЗРУ 6 кВ яч.6, ВТ-2-6 |
ТПОЛ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
70 |
ПС 35 кВ Заполярная, ЗРУ 6 кВ, яч.10, КЛ-6 кВ ПС 6 кВ ш.27-2 |
ТЛП-10 Кл. т. 0,5S Ктт 400/5 Рег. № 30709-11 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 | |
|
71 |
ПС 35 кВ Заполярная, ЗРУ 6 кВ, яч.20, КЛ-6 кВ ТП пос.Заполярный-2 |
ТПЛ-10с Кл. т. 0,5S Ктт 200/5 Рег. № 29390-05 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 | |
|
72 |
ПС 35 кВ Заполярная, ЗРУ 6 кВ, яч.19, ВЛ-6 кВ ВС-2-1 |
ТПЛ-10 Кл. т. 0,5 Ктт 300/5 Рег. № 1276-59 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
73 |
ПС 35 кВ Заполярная, ЗРУ 6 кВ, яч.4, ВЛ-6 кВ ВС-2-2 |
ТЛП-10 Кл. т. 0,5S Ктт 300/5 Рег. № 30709-11 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 | |
|
74 |
ПС 35 кВ Вентствол №3 ш.Комсомольская, РУ-6 кВ, ввод 6 кВ Т-1 |
ТПОЛ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 1261-59 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
75 |
ПС 35 кВ Вентствол №3 ш.Комсомольская, РУ-6 кВ, ввод 6 кВ Т-2 |
ТПОЛ-10 Кл. т. 0,5 Ктт 1000/5 Рег. № 1261-02 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
76 |
ПС 35 кВ Вентствол №3 ш.Комсомольская, РУ-6 кВ, яч.21, ВЛ 6 кВ Вентствол-1-1 |
ТПЛМ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 2363-68 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
77 |
ПС 35 кВ Вентствол №3 ш.Комсомольская, РУ-6 кВ, яч.20, ВЛ6 кВ Вентствол-1-2 |
ТПЛ-10 Кл. т. 0,5 Ктт 400/5 Рег. № 1276-59 |
НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
78 |
ПС 6 кВ Вентствол №1 ш.Воркутинская, РУ-6 кВ, яч.14, Ввод 6 кВ № 2 |
ТПЛ-10с Кл. т. 0,5S Ктт 300/5 Рег. № 29390-05 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 | |
|
79 |
ПС 6 кВ Вентствол №1 ш.Воркутинская, РУ 6 кВ, яч.10, КЛ- 6 кВ Тундровый-2 |
ТПЛ-10У3 Кл. т. 0,5 Ктт 300/5 Рег. № 1276-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 234 ART2-00P Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
80 |
ПС 6 кВ Вентствол №1 ш.Воркутинская, РУ-6 кВ, яч.13, Ввод 6 кВ №1 |
ТПЛ-10с Кл. т. 0,5S Ктт 300/5 Рег. № 29390-05 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
81 |
ПС 110 кВ Южная, РУ-6 кВ, яч.22, КЛ- 6 кВ РП Вентствол № 1-2 |
ТОЛ Кл. т. 0,5S Ктт 800/5 Рег. № 47959-11 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 234 ARTM-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 |
|
82 |
ПС 110 кВ Южная, РУ-6 кВ, яч.11, КЛ-6 кВ РП Вентствол № 1-1 |
ТОЛ Кл. т. 0,5S Ктт 800/5 Рег. № 47959-11 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 234 ARTM-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 | |
|
83 |
ПС 110 кВ Вентствол № 4 ш.Воркутинская, РУ 6 кВ, яч.15, ввод 6 кВ Т-1 |
ТВЛМ-10 Кл. т. 0,5 Ктт 600/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
84 |
ПС 110 кВ Вентствол № 4 ш.Воркутинская, РУ 6 кВ, яч.12, ввод 6 кВ Т-2 |
ТВЛМ-10 Кл. т. 0,5 Ктт 600/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
85 |
ПС 110 кВ Вентствол № 4 ш.Воркутинская, РУ 6 кВ, яч.25, ввод 6 кВ Т-1 |
ТВЛМ-10 Кл. т. 0,5 Ктт 600/5 Рег. № 1856-63 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 | |
|
86 |
ПС 110 кВ Вентствол № 4 ш.Воркутинская, РУ 6 кВ, яч.34, ввод 6 кВ Т-2 |
ТВЛМ-10 Кл. т. 0,5 Ктт 600/5 Рег. № 1856-63 |
НАМИ-10 Кл. т. 0,2 Ктн 6000/100 Рег. № 11094-87 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
87 |
ПС 220 кВ Воркута, ЗРУ-110 кВ, яч.19, ВЛ 110 кВ ВЛ-121 (ВЛ 110 кВ Воркута- Комсомольская №1) |
ТВ Кл. т. 0,5S Ктт 300/5 Рег. № 19720-05 |
НКФ-110-57 Кл. т. 0,5 Ктн 110000:^3/100:^3 Рег. № 1188-58 НКФ-110-83ХЛ1 Кл. т. 0,5 Ктн 110000:^3/100:^3 Рег. № 1188-84 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 |
|
88 |
ПС 220 кВ Воркута, ЗРУ-110 кВ, яч.21, ВЛ 110 кВ ВЛ-122 (ВЛ 110 кВ Воркута-Комсомольская №2) |
ТВ Кл. т. 0,5S Ктт 300/5 Рег. № 19720-05 |
НКФ-110-83ХЛ1 Кл. т. 0,5 Ктн 110000:^3/100:^3 Рег. № 1188-84 |
Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,7 | |
|
89 |
ПС 110 кВ Синега, РУ-6 кВ, 1С-6 кВ, яч.103 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6300:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
90 |
ПС 110 кВ Синега, РУ-6 кВ, 1С-6 кВ, яч.104 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6300:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
91 |
ПС 110 кВ Синега, РУ-6 кВ, 1С-6 кВ, яч.105 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6300:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
92 |
ПС 110 кВ Синега, РУ-6 кВ, 1С-6 кВ, яч.107 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6300:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
93 |
ПС 110 кВ Синега, РУ-6 кВ, 1С-6 кВ, яч.108 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6300:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
94 |
ПС 110 кВ Синега, РУ-6 кВ, 2С-6 кВ, яч.202 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6300:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
95 |
ПС 110 кВ Синега, РУ-6 кВ, 2С-6 кВ, яч.203 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6300:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
96 |
ПС 110 кВ Синега, РУ-6 кВ, 2С-6 кВ, яч.204 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6300:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 |
|
97 |
ПС 110 кВ Синега, РУ-6 кВ, 2С-6 кВ, яч.205 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6300:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
98 |
ПС 110 кВ Синега, РУ-6 кВ, 3С-6 кВ, яч.304 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6600:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
99 |
ПС 110 кВ Синега, РУ-6 кВ, 3С-6 кВ, яч.305 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6600:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
100 |
ПС 110 кВ Синега, РУ-6 кВ, 3С-6 кВ, яч.306 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6600:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 |
|
101 |
ПС 110 кВ Синега, РУ-6 кВ, 4С-6 кВ, яч.402 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6600:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
102 |
ПС 110 кВ Синега, РУ-6 кВ, 4С-6 кВ, яч.403 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6600:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
103 |
ПС 110 кВ Синега, РУ-6 кВ, 4С-6 кВ, яч.404 |
ТОЛ-СЭЩ Кл. т. 0,5S Ктт 300/5 Рег. № 51623-12 |
НОЛ-СЭЩ Кл. т. 0,2 Ктн 6600:^3/100:^3 Рег. № 54370-13 |
Меркурий 234 ARTM2-00 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11 |
активная реактивная |
±1,0 ±2,6 |
±3,3 ±5,6 | |
|
104 |
ПС 35 кВ Вентствол № 2 ш.Воркутинская; РУ-0,4 кВ, 2С-0,4 кВ, AB73 |
ТТИ Кл. т. 0,5S Ктт 50/5 Рег. № 28139-07 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,3 ±5,6 | |
|
105 |
ПС 35 кВ Вентствол № 2 ш.Воркутинская; РУ-0,4 кВ, 1С-0,4 кВ, AB74 |
ТК-40 ПУ3 Кл. т. 0,5 Ктт 75/5 Рег. № 2361-68 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,2 ±5,5 | |
|
106 |
РУ-0,4 кВ Гараж Ввод 0,4 кВ |
- |
- |
Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Рег. № 23345-07 |
активная реактивная |
±1,1 ±2,4 |
±3,1 ±6,0 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
107 |
РУ-0,4 кВ База отдыха Заречное Ввод 0,4 кВ |
- |
- |
Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Рег. № 23345-07 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,1 ±2,4 |
±3,1 ±6,0 |
|
108 |
ЩУ-0,4 кВ ПАО МТС Ввод 0,4 кВ |
- |
- |
Меркурий 230 ART-01 PQRSIN Кл. т. 1,0/2,0 Рег. № 23345-07 |
активная реактивная |
±1,1 ±2,4 |
±3,1 ±6,0 | |
|
109 |
Щит собственных нужд 0,4 кВ ПС ш.27, ввод 0,4 кВ |
- |
- |
Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Рег. № 23345-07 |
активная реактивная |
±1,1 ±2,4 |
±3,1 ±6,0 | |
|
110 |
ПС 6 кВ Вентствол №1 ш.Воркутинская РУ-0,4 кВ, 2С-0,4 кВ, АВ, КЛ-0,4 кВ СН |
- |
- |
Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Рег. № 23345-07 |
активная реактивная |
±1,1 ±2,4 |
±3,1 ±6,0 | |
|
111 |
ТП 6 кВ ГСМ, РУ- 0,4 кВ, Т-1 |
Т-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 36382-07 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,2 ±5,5 | |
|
112 |
ТП 6 кВ ГСМ, РУ- 0,4 кВ, Т-2 |
Т-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 36382-07 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
±1,0 ±2,4 |
±3,2 ±5,5 |
|
Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени (Л), с |
±5 |
|
Примечания
| |
Основные технические характеристики ИК приведены в таблице 3.
Таблица 3 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
112 |
|
Нормальные условия: параметры сети: - напряжение, % от Uном |
от 99 до 101 |
|
- ток, % от !ном |
от 100 до 120 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
- коэффициент мощности cos9 |
0,9 |
|
- температура окружающей среды, оС |
от +21 до +25 |
|
Условия эксплуатации: параметры сети: - напряжение, % от Ыном |
от 90 до 110 |
|
- ток, % от Ьом |
от 2(5) до 120 |
|
- коэффициент мощности cos9 |
от 0,5 инд до 0,8 емк |
|
- частота, Гц |
от 49,6 до 50,4 |
|
- температура окружающей среды для ТТ и ТН, оС |
от -40 до +70 |
|
- температура окружающей среды в месте расположения счетчиков, оС |
от -40 до +55 |
|
- температура окружающей среды в месте расположения сервера, оС |
от +10 до +30 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее: |
35000 |
|
- среднее время восстановления работоспособности, ч |
2 |
|
Сервер: - среднее время наработки на отказ, ч, не менее |
70000 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее |
114 |
|
- при отключении питания, лет, не менее |
45 |
|
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее |
3,5 |
Надёжность системных решений:
-
- резервирование питания сервера посредством применения источника бесперебойного питания;
-
- резервирование питания счётчиков.
Регистрация событий с фиксацией времени и даты наступления:
-
- в журнале событий счётчика:
-
• изменение данных и конфигурации;
-
• отсутствие напряжения по каждой фазе;
-
• перерывы питания;
-
• попытки несанкционированного доступа;
-
• факты и величина коррекции времени;
-
• результаты автоматической самодиагностики;
-
- в журналах сервера БД:
-
• изменение значений результатов измерений;
-
• изменения коэффициентов ТТ и ТН;
-
• изменение конфигурации;
-
• замены счётчика;
-
• факты и величины коррекции системного времени;
-
• события из журнала счётчиков.
Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа (установка пломб, знаков визуального контроля):
-
• счётчика;
-
• испытательной коробки;
-
• измерительных цепей;
-
• сервера ИВК;
-
- защита на программном уровне:
-
• установка паролей на счётчик;
-
• установка паролей на сервер;
-
• установка паролей на АРМ пользователей.
Возможность коррекции времени в:
-
• счетчиках (функция автоматизирована);
-
• ИВК (функция автоматизирована).
Возможность сбора информации:
-
• о результатах измерений (функция автоматизирована).
-
• о состоянии средств измерений (функция автоматизирована). Цикличность:
-
• измерений 30 мин (функция автоматизирована);
-
• сбора данных не реже одного раза в сутки (функция автоматизирована).
Знак утверждения типа
наносится на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измерений
Комплектность АИИС КУЭ представлена в таблице 4. Таблица 4 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Трансформатор тока |
ТЛШ-10 |
6 |
|
Трансформатор тока |
ТОП |
18 |
|
Трансформатор тока |
ТШП-0,66 |
30 |
|
Трансформатор тока |
ТПЛ-10 |
14 |
|
Трансформатор тока |
ТПЛ-10-М |
2 |
|
Трансформатор тока |
ТПОЛ-10 |
14 |
|
Трансформатор тока |
ТОЛ 10 |
16 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Трансформатор тока |
ТОЛ 10ХЛ3 |
6 |
|
Трансформатор тока |
ТПЛ-СВЭЛ |
3 |
|
Трансформатор тока |
ТПЛМ-10 |
4 |
|
Трансформатор тока |
ТПЛ |
6 |
|
Трансформатор тока |
ТПЛ-10У3 |
5 |
|
Трансформатор тока |
ТОЛ |
9 |
|
Трансформатор тока |
ТЛК |
6 |
|
Трансформатор тока |
ТВЛМ-10 |
16 |
|
Трансформатор тока |
ТОЛ-СЭЩ-10 |
6 |
|
Трансформатор тока |
ТОЛ-10-IM |
12 |
|
Трансформатор тока |
ТОП-0,66 |
6 |
|
Трансформатор тока |
ТШЛП-10 |
4 |
|
Трансформатор тока |
ТЛМ-10 |
16 |
|
Трансформатор тока |
ТПЛ-10с |
8 |
|
Трансформатор тока |
ТЛП-10 |
6 |
|
Трансформатор тока |
ТВ |
6 |
|
Трансформатор тока |
ТОЛ-СЭЩ |
45 |
|
Трансформатор тока |
ТТИ |
3 |
|
Трансформатор тока |
ТК-40 ПУ3 |
3 |
|
Трансформатор тока |
Т-0,66 |
6 |
|
Трансформатор напряжения |
ЗНОЛ |
6 |
|
Трансформатор напряжения |
НТМИ-6 |
7 |
|
Трансформатор напряжения |
НАМИТ |
2 |
|
Трансформатор напряжения |
ЗНОЛ.06 |
12 |
|
Трансформатор напряжения |
НТМИ-6-66 |
18 |
|
Трансформатор напряжения |
НОЛ-СЭЩ-6 |
6 |
|
Трансформатор напряжения |
НТМИ-10-66 |
2 |
|
Трансформатор напряжения |
НАМИ-10 |
1 |
|
Трансформатор напряжения |
НКФ-110-57 |
2 |
|
Трансформатор напряжения |
НКФ-110-83ХЛ1 |
4 |
|
Трансформатор напряжения |
НОЛ-СЭЩ |
12 |
|
Счётчик электрической энергии многофункциональный |
Mеркурий 233 ARТ2-00 KRR |
2 |
|
Счётчик электрической энергии многофункциональный |
Mеркурий 233 ARТ2-03 KRR |
2 |
|
Счётчик электрической энергии многофункциональный |
Mеркурий 230 ЛКТ-03 PQRSIDN |
16 |
|
Счётчик электрической энергии многофункциональный |
Меркурий 230 Л^Т-00 PQRSIDN |
53 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М |
8 |
|
Счётчик электрической энергии многофункциональный |
Меркурий 234 Л^Т2-00Р |
5 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М.09 |
2 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М.08 |
2 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Счётчик электрической энергии многофункциональный |
Mеркурий 234 ARТM-00 PB.R |
2 |
|
Счётчик электрической энергии многофункциональный |
Mеркурий 234 ARTM2- 00 PB.R |
15 |
|
Счётчик электрической энергии многофункциональный |
Mеркурий 230 ART-02 PQRSIN |
4 |
|
Счётчик электрической энергии многофункциональный |
Меркурий 230 ART-01 PQRSIN |
1 |
|
Устройство синхронизации времени |
УСВ-3 |
1 |
|
Программное обеспечение |
ПК «Энергосфера» |
1 |
|
Методика поверки |
- |
1 |
|
Паспорт-Формуляр |
77148049.422222.156.ПФ |
1 |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Воркутауголь», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов
на автоматизированные системы. Автоматизированные системы. Стадии создания»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
Изготовитель
Акционерное общество «Воркутауголь» (АО «Воркутауголь»)
ИНН 1103019252
Адрес: 169908, Республика Коми, г. Воркута, ул. Ленина, д. 62
Телефон: 8 (82151) 7-30-10
Факс: 8 (82151) 7-30-05
E-mail: general@vorkuta.severstalgroup.com
Web-сайт: http://vorkutaugol.ru
|
Лист № 26 Всего листов 26 | |
|
Испытательный центр Общество с ограниченной ответственностью (ООО «Спецэнергопроект») |
«Спецэнергопроект» |
Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: 8 (495) 410-28-81
E-mail: info@sepenergo.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 561
Лист № 1 Регистрационный № 86167-22 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «СК Короча» дополнение №8
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «СК Короча» дополнение №8 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
-
2- й уровень - информационно-вычислительный комплекс (далее - ИВК) ЗАО «СК Короча» дополнение №8, включающий в себя виртуальный Сервер №1 (далее -Сервер №1), виртуальный Сервер №2 (далее - Сервер №2), используемый для сбора данных с ИИК и виртуальный Сервер №3 (далее - Сервер №3), используемый для передачи информации в требуемых форматах, автоматизированные рабочие места персонала (АРМ), устройства синхронизации времени УСВ-3, технические средства приема-передачи данных, программное обеспечение (далее - ПО) «АльфаЦЕНТР» .
ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
ИВК Сервера №1 автоматически, с периодичностью один раз в сутки и/или по запросу, опрашивает счетчики ИК №№ 1, 2, 3, 4, 5 и считывает 30-минутные данные коммерческого учета и журналы событий, осуществляет обработку измерительной информации (перевод измеренных значений в именованные физические величины с учетом коэффициентов трансформации (перемножение на коэффициент трансформации происходит в ИВК)), получает и обрабатывает сообщения электронной почты с измерительной и служебной информацией, формирует справочные и отчетные документы в заданном формате и передает их коммерческому оператору, а так же смежным субъектам-участникам оптового рынка.
ИВК Сервера №2 автоматически, с периодичностью один раз в сутки и/или по запросу, опрашивает счетчики ИК №№ 6, 7, 8, 9 и считывает 30-минутные данные коммерческого учета и журналы событий, осуществляет обработку измерительной информации (перевод измеренных значений в именованные физические величины с учетом коэффициентов трансформации (перемножение на коэффициент трансформации происходит в ИВК)), помещает и хранит измерительную и служебную информацию в базу данных. Сервер №3 из базы данных формирует справочные и отчетные документы и в заданном формате передает их по электронной почте потребителям.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя приёмник сигналов спутникового времени УСВ-3, который обеспечивает автоматическую синхронизацию часов сервера и источников точного времени синхронизированных с национальной шкалой координированного времени UTC(SU), часы серверов и счетчиков. Коррекция часов сервера проводится при расхождении часов сервера БД и времени УСВ при расхождении времени более чем на ±1 с.
СОЕВ представляет собой функционально объединенную совокупность программнотехнических средств измерений и синхронизации времени в АИИС КУЭ, в которой формируются и последовательно преобразуются сигналы, содержащие количественную информацию об измеряемой величине времени.
Контроль времени в часах счетчиков АИИС КУЭ автоматически выполняет ИВК, при каждом сеансе опроса, корректировка часов счетчиков выполняется автоматически в случае расхождения времени часов в счетчике и ИВК на величину более ± 2 с. При расхождении
Корректировку часов ИВК Сервера №1 выполняет УСВ-3, подключенное к ИВК. Корректировка часов ИВК происходит каждые 5 минут.
Корректировку часов ИВК Сервера №2 выполняет УСВ-3, подключенное к ИВК. Корректировка часов ИВК происходит 1 раз в сутки.
Факты коррекции времени с фиксацией даты и времени до и после коррекции часов счетчика электроэнергии, отражаются в его журнале событий.
Факты коррекции времени с фиксацией даты и времени до и после коррекции часов указанных устройств, отражаются в журнале событий сервера.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафу, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.
Заводской номер АИИС КУЭ: 08.
Программное обеспечениеВ АИИС КУЭ используется ПО «АльфаЦЕНТР» идентификационные данные которого указаны в таблице 1. Защита измерительной информации в ПО «АльфаЦЕНТР» обеспечивается паролями в соответствии с правами доступа, а также кодированием данных.
Метрологически значимой частью специализированного программного обеспечения АИИС КУЭ является библиотека ac_metrology.dll. Данная библиотека выполняет функции синхронизации, математической обработки информации, поступающей от приборов учета, и является неотъемлемой частью АИИС КУЭ.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
ПО «АльфаЦЕНТР» Библиотека ac metrology.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
|
Цифровой идентификатор ПО |
3e736b7f380863f44cc8e6f7bd211c54 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
ПО «АльфаЦЕНТР» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиСостав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.
Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики
|
Номер ИК |
Наименование ИК |
Измерительные компоненты |
Вид электроэнергии |
Метрологические характеристики ИК | ||||
|
ТТ |
ТН |
Счётчик |
УСВ |
Основная погрешность, % |
Погрешность в рабочих усло-виях, % | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
ПС 110/10 кВ Возрождение, КРУН-10 кВ, 1 сш 10 кВ, яч.05 |
ТОЛ-СЭЩ-10 Кл. т. 0,5S Ктт 300/5 Рег. № 32139-11 |
НАЛИ-СЭЩ-6(10) Кл. т. 0,5 Ктн 10000/100 Рег. № 38394-08 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,8 |
|
2 |
ПС 110/10 кВ Возрождение, КРУН-10 кВ, 2 сш 10 кВ, яч.08 |
ТОЛ-СЭЩ-10 Кл. т. 0,5S Ктт 300/5 Рег. № 32139-11 |
НАЛИ-СЭЩ Кл. т. 0,5 Ктн 10000/100 Рег. № 51621-12 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,8 | |
|
3 |
ПС 110/10 кВ Мираторг, РУ-110 кВ, Ввод 110 кВ Т1 |
TG Кл. т. 0,2S Ктт 800/5 Рег. № 75894-19 |
НДКМ Кл. т. 0,2 Ктн 110000/^3/100/^3 Рег. № 60542-15 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная |
±0,6 ±1,3 |
±1,5 ±2,6 | |
|
4 |
ТП 13212 6 кВ, РУ-0,4 кВ, 1 сш 0,4 кВ, Ввод 0,4 кВ Т1 |
ТТЕ Кл. т. 0,5S Ктт 2000/5 Рег. № 73808-19 |
- |
ПСЧ- 4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная |
±1,0 ±2,5 |
±3,3 ±5,7 | |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
5 |
ТП 13212 6 кВ, РУ-0,4 кВ, 2 сш 0,4 кВ, Ввод 0,4 кВ Т2 |
ТТЕ Кл. т. 0,5S Ктт 2000/5 Рег. № 73808-19 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,0 ±2,5 |
±3,3 ±5,7 |
|
6 |
РП-41 10 кВ, 1 сек 10 кВ, ф.3 |
ТЛО-10 Кл. т. 0,5S Ктт 300/5 Рег. № 25433-11 |
ЗНОЛ.06 Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 3344-08 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,8 |
|
7 |
РП-41 10 кВ, 2 сек 10 кВ, ф.2 |
ТЛО-10 Кл. т. 0,5S Ктт 300/5 Рег. № 25433-08 |
ЗНОЛ.06 Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 3344-08 ЗНИОЛ Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 25927-08 ЗНОЛ.06 Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 3344-08 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,8 |
Продолжение таблицы . 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
8 |
РП 10 кВ №61, РУ-10 кВ, 1 сш 10 кВ |
ТОЛ-НТЗ Кл. т. 0,2S Ктт 800/5 Рег. № 69606-17 |
ЗНОЛ-НТЗ Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 69604-17 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
УСВ-3 Рег. № 64242-16 |
активная реактивная |
±0,8 ±1,8 |
±1,6 ±2,8 |
|
9 |
РП 10 кВ №61, РУ-10 кВ, 2 сш 10 кВ |
ТОЛ-НТЗ Кл. т. 0,2S Ктт 800/5 Рег. № 69606-17 |
ЗНОЛ-НТЗ Кл. т. 0,5 Ктн 10000/^3/100/^3 Рег. № 69604-17 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная |
±0,8 ±1,8 |
±1,6 ±2,8 | |
|
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (Л), с |
±5 | |||||||
|
Примечания
| ||||||||
Лист № 7 Всего листов 10 Основные технические характеристики ИК приведены в таблице 3.
Таблица 3 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
Количество ИК |
9 |
|
Нормальные условия: | |
|
параметры сети: | |
|
- напряжение, % от ином |
от 99 до 101 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
- коэффициент мощности cos9 |
0,9 |
|
- температура окружающей среды, оС |
от +21 до +25 |
|
Условия эксплуатации: | |
|
параметры сети: | |
|
- напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 2 до 120 |
|
- коэффициент мощности cos9 |
от 0,5 инд до 0,8 емк |
|
- частота, Гц |
от 49,6 до 50,4 |
|
- температура окружающей среды для ТТ и ТН, оС |
от -40 до +70 |
|
- температура окружающей среды в месте расположения | |
|
счетчиков, оС |
от -40 до +65 |
|
- температура окружающей среды в месте расположения сервера, | |
|
оС |
от +10 до +30 |
|
Надежность применяемых в АИИС КУЭ компонентов: | |
|
Счетчики: | |
|
- среднее время наработки на отказ, ч, не менее: |
140000 |
|
- среднее время восстановления работоспособности, ч |
2 |
|
Сервер: | |
|
- среднее время наработки на отказ, ч, не менее |
70000 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации | |
|
Счетчики: | |
|
- тридцатиминутный профиль нагрузки в двух направлениях, | |
|
сутки, не менее |
114 |
|
- при отключении питания, лет, не менее |
45 |
|
Сервер: | |
|
- хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- счетчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера;
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- счетчика;
-
- сервера.
Возможность коррекции времени в:
-
- счетчиках (функция автоматизирована);
-
- ИВК (функция автоматизирована). Возможность сбора информации:
-
- о результатах измерений (функция автоматизирована).
Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
Знак утверждения типа
наносится на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измеренийКомплектность АИИС КУЭ представлена в таблице 4.
Таблица 4 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Трансформатор тока |
ТОЛ-СЭЩ-10 |
6 |
|
Трансформатор тока |
TG |
3 |
|
Трансформатор тока |
ТТЕ |
6 |
|
Трансформатор тока |
ТЛО-10 |
4 |
|
Трансформатор тока |
ТОЛ-НТЗ |
6 |
|
Трансформатор напряжения |
НАЛИ-СЭЩ-6(10) |
1 |
|
Трансформатор напряжения |
НАЛИ-СЭЩ |
1 |
|
Трансформатор напряжения |
НДКМ |
3 |
|
Трансформатор напряжения |
ЗНОЛ.06 |
5 |
|
Трансформатор напряжения |
ЗНИОЛ |
1 |
|
Трансформатор напряжения |
ЗНОЛ-НТЗ |
6 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М.01 |
4 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М |
3 |
|
Счётчик электрической энергии многофункциональный |
ПСЧ-4ТМ.05МК.04 |
2 |
|
Устройство синхронизации времени |
УСВ-3 |
2 |
|
Программное обеспечение |
«АльфаЦЕНТР» |
1 |
|
Паспорт-Формуляр |
СККд8.001-ПФ |
1 |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «СК Короча» дополнение №8, аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов
на автоматизированные системы. Автоматизированные системы. Стадии создания»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
Правообладатель
Общество с ограниченной ответственностью «Мираторг-Энерго»
(ООО «Мираторг-Энерго»)
ИНН 3109004440
Адрес: 308036, г. Белгород, ул. Щорса, д. 45
Юридический адрес: 309070, Белгородская обл., Яковлевский р-н, г. Строитель, Заводская 2-я ул., д. 17, помещ. 4
Телефон: 8 (4722) 58-64-00
Web-сайт: www.miratorg.ru
E-mail: miratorgenergo@agrohold.ru
Изготовитель
Общество с ограниченной ответственностью «Мираторг-Энерго»
(ООО «Мираторг-Энерго»)
ИНН 3109004440
Адрес места осуществления деятельности: 308036, г. Белгород, ул. Щорса, д. 45 Юридический адрес: 309070, Белгородская обл., Яковлевский р-н, г. Строитель, Заводская 2-я ул., д. 17, помещ. 4
Телефон: 8 (4722) 58-64-00
Web-сайт: www.miratorg.ru
E-mail: miratorgenergo@agrohold.ru
|
Лист № 10 Всего листов 10 | |
|
Испытательный центр Общество с ограниченной ответственностью (ООО «Спецэнергопроект») |
«Спецэнергопроект» |
Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: 8 (495) 410-28-81
E-mail: info@sepenergo.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 561
Лист № 1
Всего листов 15
Регистрационный № 89899-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии статические однофазные Меркурий 150
Назначение средства измеренийСчетчики электрической энергии статические однофазные Меркурий 150 (далее -счетчики) предназначены для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной, полной электрической мощности, частоты, напряжения, силы переменного тока, параметров качества электроэнергии в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление показателей качества электрической энергии (далее - ПКЭ), анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.
Каналы учета активной и реактивной электрической энергии прямого и обратного направлений представлены в таблице 1.
Таблица 1 - Каналы учета счетчиков
|
Наименование канала учета |
Двунаправленный учет | |
|
С учетом знака |
По модулю | |
|
А+ |
А1+А4 |
А1+А2+А3+А4 |
|
А- |
А2+А3 |
0 |
|
R+ |
R1+R2 |
R1+R3 |
|
R- |
R3+R4 |
R2+R4 |
|
Примечания:
| ||
Прямое направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной электрической энергии - от 0° до 90° и от 90° до 180°.
Обратное направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной электрической энергии - от 180° до 270° и от 270° до 360°.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.
Счетчики выпускаются в модификациях, отличающихся базовым и максимальным током, а также конструкцией и функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением.
Структура условного обозначения модификаций счетчиков приведена в таблице 2.
Счетчики модификаций Меркурий 150М, Меркурий 150,
Меркурий 150Х, Меркурий 150МХ предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке). Счетчики модификации Меркурий 150U предназначены для эксплуатации внутри и снаружи помещений, в том числе с установкой на опоры линий электропередач.
Таблица 2 - Структура условного обозначения модификаций счетчиков Меркурий
RLnGnesEFnCQn____________________
Тип сменного модуля
R - интерфейс RS485 Ln - PLC-модем, где n - стандарт/ технология PLC связи (от 1 до 9) Gn - радиоинтерфейс, где n -стандарт/технология мобильной связи (от 1 до 99) e - eSIM s - SIMchip формата MFF2
E - Ethernet TX Fn - радиоинтерфейс RF, где n -стандарт/технология беспроводной связи (от 01 до 99)
C - CAN
Qn - многофункциональный модуль, где n - номер модификации (от 1 до 9)
. разделитель кода
Тип встроенного интерфейса
R - интерфейс RS485
Ln - PLC-модем, где n - стандарт/технология PLC связи (от 1 до 9)
Gn - радиоинтерфейс, где n - стандарт/технология мобильной связи (от 1 до 9) e - eSIM
s - SIMchip формата MFF2
E - Ethernet TX
Fn - радиоинтерфейс RF, где n - стандарт/технология беспроводной связи (от 01 до 99)
C - CAN
Функциональные возможности D - протокол СПОДЭС/DLMS O - встроенное силовое реле отключения нагрузки Kn - многофункциональные входы/выходы, где n - номер модификации (от 1 до 9)
H - наличие измерительного элемента в цепи нейтрали W - наличие выносного дисплея в комплекте поставки
-nn - код базового, максимального тока, номинального напряжения, постоянной счетчика, класса точности по таблице 3
2 - двунаправленный учет, при отсутствии цифры - однонаправленный учет Х - улучшенный корпус
U - сплит-исполнение
М - наличие отсека для сменного модуля связи
150 - серия счетчика
Торговая марка
150
-nn
DOKnHW
RLnGnesEFnC
Пр имечания:
-
1 Отсутствие буквы кода означает отсутствие соответствующей функции
-
2 При наличии выносного дисплея в комплекте поставки символ «W» отсутствует на корпусе счетчика и наносится только на упаковку счетчика
-
3 В счетчиках с индексом «D» используется протокол передачи данных «СПОДЭС» на основе и в соответствии с IEC 62056 DLMS/COSEM с учетом требований стандарта ПАО «Россети» «Приборы учета электрической энергии. Требования к информационной модели обмена данными» (версия 4) (далее -«СПОДЭС»)
Таблица 3 - Коды базового, максимального тока, номинального напряжения, постоянной счетчика, класса точности
|
Код |
Базовый/ максимальный ток /б//макс, А |
Номинальное напряжение ином, В |
Постоянная счетчика в режиме телеметрия/поверка, имп./(кВт-ч) [имп./(квар-ч)] |
Класс точности по активной/реактивной электрической энергии |
|
-01 |
5/60 |
230 |
500 / 32000 |
1/2 |
|
-02 |
5/100 |
230 |
250 / 16000 |
1/2 |
|
-08 |
5/80 |
230 |
250 / 16000 |
1/2 |
|
-09 |
10/100 |
230 |
250 / 16000 |
1/2 |
Счетчики по способу подключения к электросети являются счетчиками непосредственного включения по току. Схема включения счетчика - однофазная двухпроводная.
Счетчики обеспечивают измерение и расчет параметров:
-
- учтенная активная, реактивная электрическая энергия прямого и обратного направлений, в том числе по тарифам (не менее чем по четырем тарифным зонам), нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
-
- мгновенные (за один период частоты сети) и усредненные значения фазного напряжения;
-
- мгновенные (за один период частоты сети) и усредненные значения фазного тока и тока нейтрали;
-
- расчет разности фазного тока и тока нейтрали (небаланс токов);
-
- активная, реактивная, полная электрическая мощности;
-
- коэффициент мощности (контрольный, метрологически ненормированный параметр);
-
- соотношение реактивной и активной электрических мощностей (коэффициент
реактивной мощности tgф) (контрольный, метрологически ненормированный параметр);
|
- максимумы электрической ненормированный параметр); |
мощности |
(контрольный, |
метрологически |
|
- частота питающей сети; | |||
|
- температура внутри корпуса (контрольный, параметр); |
метрологически |
ненормированный | |
| |||
|
- отклонение основной частоты |
напряжения |
электропитания |
от номинального |
значения;
-
- длительность отклонения частоты от номинального значения (контрольный, метрологически ненормированный параметр);
-
- положительное (контрольный, метрологически ненормированный параметр), отрицательное (контрольный, метрологически ненормированный параметр), установившееся отклонение напряжения;
-
- глубина провала напряжения;
-
- длительность провала напряжения;
-
- максимальное значение напряжения при перенапряжении (контрольный, метрологически ненормированный параметр);
-
- длительность перенапряжения;
-
- длительность прерывания напряжения;
-
- коэффициент искажения синусоидальности напряжения (контрольный, метрологически ненормированный параметр).
Счетчики модификаций Меркурий 150М, Меркурий 150, Меркурий 150Х, Меркурий 150МХ имеют встроенный ЖКИ для отображения измеряемых параметров.
Счетчики модификации Меркурий 150U не имеют встроенного ЖКИ и могут комплектоваться выносным дисплеем Меркурий 258, произведенным ООО «НПК «Инкотекс», ООО «НПФ «Моссар», для отображения измеряемых параметров.
Чтение измеряемых параметров со счетчиков возможно по любому из имеющихся интерфейсов связи.
Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодки и установленными внутри печатными платами с радиоэлементами. Счетчики модификаций Меркурий 150М, Меркурий 150, Меркурий 150Х, Меркурий 150МХ имеют возможность крепления на DIN-рейку и на плоскую поверхность. Модификации Меркурий 150Х и Меркурий 150МХ выполнены в улучшенном корпусе и отличаются габаритными размерами.
Счетчики имеют светодиодный индикатор функционирования с программируемыми функциями, являющийся одновременно индикатором импульсов учета электроэнергии.
Заводской номер наносится на маркировочную наклейку, расположенную на лицевой панели счетчиков, любым технологическим способом в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) - пломба со
знаком поверки.
Пломба с нанесением знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид счетчиков модификаций Меркурий 150М, Меркурий 150 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Пломба с
нанесением знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа

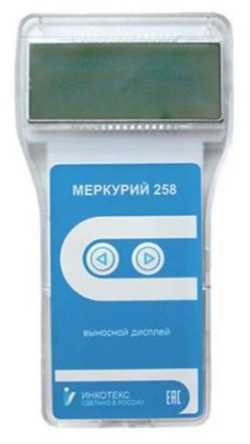

Рисунок 2 - Общий вид счетчиков модификации Меркурий 150U с выносным дисплеем с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Пломба с нанесением знака поверки
СДЕЛАНО В РОССИИ
Меркурии 150
'«»
230 В 5(100) А
50 Гц
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Общий вид счетчиков модификаций Меркурий 150Х и Меркурий 150МХ с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечениеВ счетчиках используется встроенное в микроконтроллер ПО.
Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16). Метрологические характеристики счетчиков нормированы с учетом влияния встроенного ПО.
Встроенное ПО может быть установлено или переустановлено только на предприятии-изготовителе. Идентификационные данные встроенного ПО приведены в таблице 4.
Таблица 4 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
М150 01 00 00 00 хх хх хх хх |
|
Номер версии (идентификационный номер ПО) метрологически значимой части встроенного ПО |
01.00.00.00 |
|
Номер версии (идентификационный номер ПО) метрологически незначимой (прикладной) части встроенного ПО, не ниже:
|
06.58.01.01 06.52.01.01 |
|
Цифровой идентификатор ПО |
- |
|
Примечание - хх хх хх хх - версия метрологически незначимой (прикладной) части встроенного ПО. | |
Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное ПО и накопленную измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Тип включения цепей напряжения/тока |
Непосредственное | ||||
|
Класс точности при измерении активной электрической энергии прямого и обратного направлений по ГОСТ 31819.21-2012 |
1 | ||||
|
Класс точности при измерении реактивной электрической энергии прямого и обратного направлений по ГОСТ 31819.23-2012 |
2 | ||||
|
Номинальное напряжение ином, В |
230 | ||||
|
Базовый ток /з, А |
5; 10 | ||||
|
Максимальный ток /макс, А |
60; 80; 100 | ||||
|
Номинальное значение частоты сети /ном, Гц |
50 | ||||
|
Постоянная счетчика в режиме телеметрия/поверка, имп./(кВт-ч) [имп./(квар-ч)] |
500 / 32000 250 / 16000 | ||||
|
Диапазон измерений напряжения переменного тока, В |
от 0,7- Uном до 1,2- Uном | ||||
|
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, % |
±0,5 | ||||
|
Диапазон измерений силы переменного тока, А |
от 0,057б до ^макс | ||||
|
Пределы допускаемой относительной основной погрешности измерений силы переменного тока, %, в диапазоне: - 0,05 •/б < I < 1б 1б < I < /макс |
± |
± O, |
1+о,ог(^х - i)] 6 + 0,01- (/макс |
)] | |
|
Диапазон измерений разности между током фазы и током нейтрали (небаланс токов), А |
от 0,15' I6 до Iмакс | ||||
|
Пределы допускаемой относительной основной погрешности измерений разности между током фазы и током нейтрали (небаланс токов), %, в диапазоне: - 0,157б < I < 1б 1б < I < /макс |
± |
± O, |
1+°-|7 - 1)] 6 + 0,01- (/макс |
)] | |
|
Диапазон измерений активной электрической мощности, Вт |
Uном от 0,057б до ^иакс 0,5 < |cosф| < 1 | ||||
|
Диапазон измерений полной электрической мощности, В-А |
Uном от 0,057б до ^накс | ||||
|
Пределы допускаемой относительной основной погрешности измерений активной, полной электрической мощности, % |
приведены в таблице 6 | ||||
|
Наименование характеристики |
Значение |
|
Диапазон измерений реактивной электрической мощности, вар |
Ином от 0,057б до /макс 0,5 < |sin9| < 1 |
|
Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности, % |
приведены в таблице 7 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Диапазон измерений отклонения частоты переменного тока Д/, Гц |
от -7,5 до +7,5 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения частоты переменного тока, Гц |
±0,05 |
|
Диапазон измерений установившегося отклонения напряжения переменного тока, % от Ином |
от -80 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений установившегося отклонения напряжения переменного тока, % от Uном |
±0,5 |
|
Диапазон измерений перенапряжения, % от Ином |
от 110 до 150 |
|
Пределы допускаемой абсолютной погрешности перенапряжения, % от Ином |
±1 |
|
Диапазон измерений глубины провала напряжения 5Ип, % от Ином |
от 10 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения, % от Ином |
±1 |
|
Диапазон измерений длительности перенапряжения, провала и прерывания, с |
от 0,02 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, провала и прерывания, с |
±0,04 |
|
Значение точности хода часов, с/сутки:
|
±0,5 ±5,0 ±5,0 |
|
Нормальные условия измерений:
|
от +15 до +25 от 45 до 75 |
|
Примечание - 1х - измеренное значение силы переменного тока, А. | |
Таблица 6 - Пределы допускаемой относительной основной погрешности измерений активной и полной электрической мощности
|
Значение тока, А |
Коэффициент мощности cosф |
Пределы допускаемой относительной основной погрешности, %, для счетчиков класса точности 1 |
|
0,05-Ie < I < 0,107б |
1,0 |
±1,5 |
|
0,10^/б < I < /макс |
1,0 |
±1,0 |
|
0,10'1б < I < 0,20-1б |
0,5 (при индуктивной нагрузке) |
±1,5 |
|
0,8 (при емкостной нагрузке) | ||
|
0,20 1б < I < /макс |
0,5 (при индуктивной нагрузке) |
±1,0 |
|
0,8 (при емкостной нагрузке) |
Таблица 7 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности
|
Значение тока, А |
Коэффициент simp (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной основной погрешности, %, для счетчиков класса точности 2 |
|
0,05 •Тб < I < 0,10 •Ig |
1,00 |
±2,5 |
|
0,10 •Тб < I < /макс |
±2,0 | |
|
0,10•Тб < I < 0,20•Ig |
0,50 |
±2,5 |
|
0,20•Тб < I < /макс |
±2,0 | |
|
0,20•Тб < I < /макс |
0,25 |
±2,5 |
Таблица 8 - Средний температурный коэффициент при измерении активной электрической энергии и мощности
|
Значение тока, А |
Коэффициент мощности cosф |
Средний температурный коэффициент, %/К, для счетчиков класса точности 1 |
|
0,1 'Тб < I < /макс |
1,0 |
0,05 |
|
0,2•Тб < I < /макс |
0,5 (при индуктивной нагрузке) |
0,07 |
Таблица 9 - Средний температурный коэффициент при измерении реактивной электрической энергии и мощности
|
Значение тока, А |
Коэффициент sin9 (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент, %/К, для счетчиков класса точности 2 |
|
0,1 •Тб < I < /макс |
1,0 |
0,10 |
|
0,2 •Тб < I < /макс |
0,5 |
0,15 |
Таблица 10 - Средний температурный коэффициент при измерении полной электрической мощности, напряжения, силы переменного тока
|
Значение тока, А |
Средний температурный коэффициент %/К, для счетчиков класса точности 1 |
|
0,1 •Тб < I < /макс |
0,1 |
Таблица 11 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии и мощности, вызываемой изменением напряжения электропитания
|
Значение тока, А |
Коэффициент мощности cosф |
Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 1 |
|
0,05'/б < I < /макс |
1,0 |
0,7 |
|
0,10^16 < I < /макс |
0,5 (при индуктивной нагрузке) |
1,0 |
|
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %. | ||
Таблица 12 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии и мощности, вызываемой изменением напряжения электропитания
|
Значение тока, А |
Коэффициент sin9 (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной погрешности, %, для счетчиков класса точности 2 |
|
0,05/б < I < /макс |
1,0 |
1,0 |
|
0,10'/б < I < /макс |
0,5 |
1,5 |
|
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %. | ||
Таблица 13 - Пределы допускаемой относительной дополнительной погрешности измерений активной энергии и мощности при изменении частоты электропитания
|
Значение тока, А |
Коэффициент мощности cosф |
Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 1 |
|
0,05'/б < I < /макс |
1,0 |
0,5 |
|
0,10'/б < I < /макс |
0,5 (при индуктивной нагрузке) |
0,7 |
Таблица 14 - Пределы допускаемой относительной погрешности измерения реактивной энергии и мощности при изменении частоты электропитания
|
Значение тока, А |
Коэффициент sino (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 2 |
|
0,05 '/б < I < /макс |
1,0 |
2,5 |
|
0,10'/б < I < /макс |
0,5 |
Таблица 15 - Пределы допускаемой относительной дополнительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой гармониками в цепях напряжения и тока
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
0,5'/макс |
1,0 |
±0,8 |
Таблица 16 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной составляющей и четными гармониками в цепи тока
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
/макс/^2 |
1,0 |
±3,0 |
Таблица 17 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой постоянной составляющей в цепи тока
|
Значение тока, А |
Коэффициент sincp |
Пределы допускаемой относительной дополнительной погрешности, %, |
|
!макс/^2 |
1,0 |
±6,0 |
Таблица 18 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи тока
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
0,5-!б |
1,0 |
±3,0 |
Таблица 19 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой субгармониками в цепи тока
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
0,5-!б |
1,0 |
±3,0 |
Таблица 20 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной магнитной индукцией внешнего происхождения
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±2,0 |
Таблица 21 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии, реактивной электрической мощности, вызываемой постоянной магнитной индукцией внешнего происхождения
|
Значение тока, А |
Коэффициент sincp |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±3,0 |
Таблица 22 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой магнитной индукцией внешнего происхождения 0,5 мТл
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±2,0 |
Таблица 23 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии, реактивной электрической мощности, вызываемой магнитной индукцией внешнего происхождения 0,5 мТл
|
Значение тока, А |
Коэффициент sincp |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±3,0 |
Таблица 24 - Пределы допускаемой относительной дополнительной погрешности, вызываемой самонагревом счетчика, при измерении активной электрической энергии
|
Значение тока, А |
Коэффициент мощности cos9 (при индуктивной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
/макс |
1,0 |
±0,7 |
|
/макс |
0,5 |
±1,0 |
Таблица 25 - Пределы допускаемой относительной дополнительной погрешности, вызываемой самонагревом счетчика, при измерении реактивной электрической энергии
|
Значение тока, А |
Коэффициент sino (при индуктивной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
/макс |
1,0 |
±1,0 |
|
/макс |
0,5 |
±1,5 |
Таблица 26 - Пределы допускаемой относительной дополнительной погрешности, вызываемой перегрузкой входным током счетчика, при измерении активной электрической энергии
|
Значение тока, А |
Коэффициент мощности C0S9 |
Пределы допускаемой относительной дополнительной погрешности, % |
|
/б |
1,0 |
±1,5 |
Таблица 27 - Пределы допускаемой относительной дополнительной погрешности, вызываемой перегрузкой входным током счетчика, при измерении реактивной электрической энергии
|
Значение тока, А |
Коэффициент sino |
Пределы допускаемой относительной дополнительной погрешности, % |
|
/б |
1,0 |
±1,5 |
Таблица 28 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений:
|
от -45 до +70 95 |
|
Стартовый ток, А, не менее:
|
0,004-/б 0,005/ |
|
Активная (полная) электрическая мощность, потребляемая цепью напряжения переменного тока счетчиков, Вт (В •А), не более |
2 (10) |
|
Активная (полная) электрическая мощность, потребляемая цепью напряжения переменного тока счетчика при наличии модема (наличие одного из индексов «RLnGnEFnQn» в названии счетчика), Вт (ВА), не более |
6 (30) |
|
Полная электрическая мощность, потребляемая цепью переменного тока счетчика, ВА, не более |
0,1 |
|
Количество тарифов, не менее |
4 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдлинахширина), мм, не более: - модификации Меркурий 150М, Меркурий 150 |
130х90х65 |
|
- модификация Меркурий 150U |
151х99х58 |
|
- модификаций Меркурий 150Х и Меркурий 150МХ |
151х99х69 |
|
- выносной дисплей |
150,5x80,0x19,5 |
|
Масса, кг, не более - счетчик |
0,55 |
|
- выносной дисплей |
0,2 |
|
Срок хранения данных в энергонезависимой памяти, лет, не менее: - данные измерений и журналы событий |
5 |
|
- параметры настройки и встроенное ПО |
на весь срок службы |
|
Средняя наработка на отказ, ч |
320000 |
|
Средний срок службы, лет |
30 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на лицевую панель счетчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества.
Комплектность средства измерений
Таблица 29 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии статический однофазный Меркурий 150 |
В соответствии с модификацией |
1 шт. |
|
Комплект гермовводов |
В соответствии с модификацией |
1 шт. |
|
Формуляр |
ФО 26.51.63.130-073-75961757-2023 |
1 экз. |
|
Руководство по эксплуатации |( |
РЭ 26.51.63.130-073-75961757-2023 |
1 экз. |
|
Методика поверки 2) |
- |
1 экз. |
|
Выносной дисплей (при наличии в комплекте со счетчиком) |
В соответствии с модификацией |
1 шт. |
|
Скоба для установки на опоре (поставляется только с модификацией Меркурий 150U) |
В соответствии с модификацией |
1 шт. |
|
Программное обеспечение «Конфигуратор счетчиков Меркурий» |
- |
1 шт. |
|
Программное обеспечение «Конфигуратор счетчиков «СПОДЭС» |
- |
1 шт. |
|
Оптоадаптер «Меркурий 255.1» 3) |
АВЛГ 699.00.00 |
1 шт. |
|
1) В бумажном виде не поставляется. Размещается в электронном виде на сайте | ||
|
2) Размещается на сайте https://fgis.gost.ru. | ||
|
3) Поставляется по отдельному заказу организациям, производящим поверку счетчиков. | ||
приведены в разделе 5 «Устройство и работа» руководства по эксплуатации РЭ 26.51.63.130-073-75961757-2023.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.63.130-073-75961757-2023 «Счетчики электрической энергии статические однофазные «Меркурий 150». Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Научно-производственная фирма «Моссар» (ООО «НПФ «Моссар»)
ИНН 6454073547
Адрес юридического лица: 413090, Саратовская обл., г. Маркс, пр-кт Ленина, д. 111 Изготовитель
Общество с ограниченной ответственностью «Научно-производственная фирма «Моссар» (ООО «НПФ «Моссар»)
ИНН 6454073547
Адрес: 413090, Саратовская обл., г. Маркс, пр-кт Ленина, д. 111
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
