ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры многофункциональные ARIS-28xx (далее по тексту - контроллеры) предназначены для преобразований унифицированных аналоговых сигналов силы постоянного тока и напряжения в цифровой сигнал, сбора данных с микропроцессорных измерительных преобразователей, счетчиков электрической энергии, приборов измерений показателей качества электрической энергии, микропроцессорных терминалов релейной защиты и автоматики, модулей ввода-вывода дискретных и аналоговых сигналов, трансляции команд управления, конвертации протоколов и обмена данными с вышестоящими уровнями автоматизированных систем.

Принцип действия контроллеров основан на аналого-цифровом преобразовании унифицированных аналоговых сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.

Контроллеры могут применяться в качестве контроллеров для построения автоматизированных систем управления технологическим процессом подстанций (АСУ ТП ПС), систем сбора и передачи информации/телемеханики (ССПИ/ТМ), а также в качестве устройств передачи данных в автоматизированных информационно-измерительных системах коммерческого учета электроэнергии (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ, АСУ Э) на электрических подстанциях (ПС), распределительных пунктах (РП), трансформаторных подстанциях (ТП), объектах жилищно-коммунального хозяйства (ЖКХ) и других объектах энергетики.

Контроллеры позволяют работать в двух режимах. Режим работы контроллеров определяется включением программных опций и аппаратной конфигурацией контроллера. Режим работы в качестве, УСПД коммерческого учета включается программной опцией «М».

Контроллеры представляют собой модульно-компонуемые устройства, изготавливаемые в едином корпусе промышленного исполнения, разработанном на основе стандарта «Евромеханика».

В зависимости от назначения контроллеры включают в свой состав: модули процессорные с портами Ethernet, модули ввода унифицированных аналоговых сигналов, модули дискретных входов, модули дискретных входов/выходов, модули дискретных выводов, модули коммуникационные (обеспечивающие интерфейсы RS-232, RS-485, Ethernet), модуль системы обеспечения единого времени Глонасс/GPS (интегрирован с процессорным модулем), модуль беспроводной передачи данных GPRS/3G/LTE (интегрирован с процессорным модулем), модули источников питания. Состав контроллера определяется на этапе заказа.

В зависимости от количества модулей расширения, входящих в состав контроллеров, контроллеры подразделяются на следующие исполнения:

• - ARIS-2803 содержит до трех модулей расширения;

• - ARIS-2805 содержит до пяти модулей расширения;

• - ARIS-2808 содержит до восьми модулей расширения;

• - ARIS-2814 содержит до четырнадцати модулей расширения.

Для увеличения информационной емкости контроллеров предназначены крейты для расширения ARIS-2808E, используемые в качестве удаленных модулей дискретных сигналов и выдачи команд управления. ARIS-2808E содержит до восьми модулей расширения.

Для визуализации данных, поступающих в контроллер, возможно применение выносного экрана.

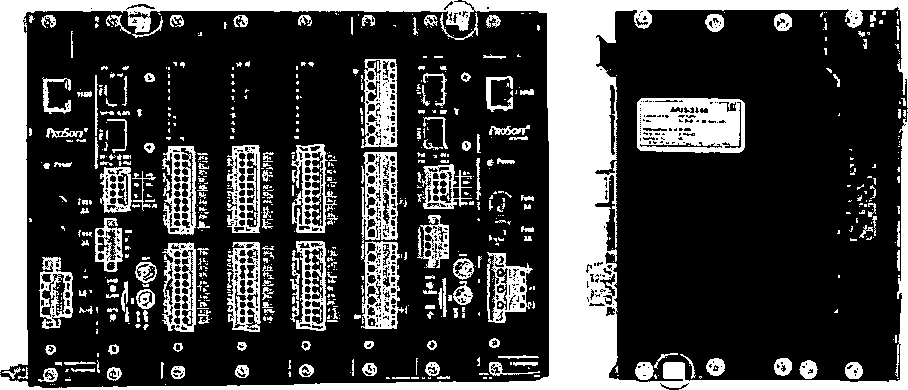

Общий вид и место нанесения знака поверки контроллеров представлены на рисунке 1.

Рисунок 1 - Общий вид контроллеров и место нанесения гарантийных наклеек и пломб

В состав программного обеспечения (далее по тексту - ПО) контроллеров входит:

• - встроенное системное программное обеспечение (далее СПО);

• - прикладное ПО - программа-конфигуратор, Web-интерфейс.

Встроенное СПО делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть СПО может допускать изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части СПО.

Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Прикладное ПО не является метрологически значимым и предназначено для конфигурирования контроллеров и просмотра текущих данных, получаемых и обрабатываемых контроллерами.

Идентификационные данные метрологически значимой части ПО контроллеров приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО контроллеров

Основные метрологические и технические характеристики контролеров приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики контроллеров

Продолжение таблицы 2

наносится на боковую панель контроллеров офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность контроллеров представлена в таблице 4.

Таблица 4 - Комплектность контроллеров

осуществляется по документу ПБКМ.424359.016 МП «Контроллеры многофункциональные ARIS-28xx. Методика поверки», утвержденному ООО «ИЦРМ» 21.04.2017 г.

Основные средства поверки:

• -  калибратор многофункциональный AOIP модификации Calys 150R (регистрационный номер в Федеральном информационном фонде 48000-11);

• -  радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде 46656-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в формуляр.

отсутствуют.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ПБКМ.424359.016 ТУ Контроллеры многофункциональные ARIS-28xx. Технические условия

Общество с ограниченной ответственностью «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194 а

Телефон: (343) 356-51-11

E-mail: info@prosoftsystems.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
