МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

11 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за испол|ениеМлН^т^Щ^дНрш^^г«ь2^ЭД1<) за|собой.

хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB2870OA0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

к_____—_____

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1744

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1744

Лист № 1 Регистрационный № 32726-06 Всего листов 4

ЛАСОВАН

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы вихретоковые портативные ВД 3-71 HK-IVy

Дефектоскопы вихретоковые портативные ВД 3-71 НК-IW (далее - дефектоскопы) предназначены для ручного контроля деталей на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).

Принцип действия дефектоскопа основан на использовании эффекта возбуждения вихревых токов в металле в результате воздействия внешнего электромагнитного поля. Возбуждающее электромагнитное поле формируется вихретоковым преобразователем (ВТП), на который от генератора поступает напряжение возбуждения. Вихревые токи формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит ЭДС в ВТП. Изменение поля, обусловленные наличием дефекта в материале, регистрируется преобразователем.

По сформированному на экране изображению дефектоскопист может судить о наличии и размерах дефектов.

Дефектоскоп состоит из электронного блока и связанного с ним кабелем ВТП.

Дефектоскоп обеспечивает автоматическую отстройку от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля.

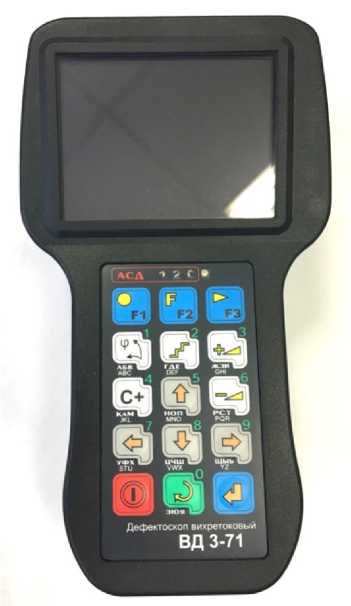

Внешний вид дефектоскопов вихретоковых портативных ВД 3-71 HK-IVy представлен на рисунке 1.

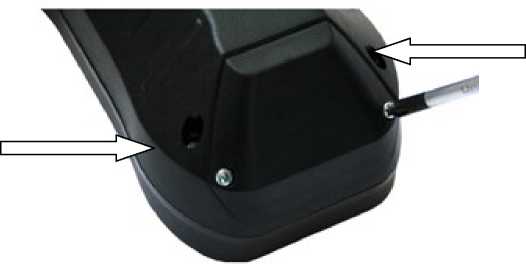

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 1 - Общий вид дефектоскопов вихретоковых портативных ВД 3-71 НК-ГУУ

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Программное обеспечение встроено в электронный блок и осуществляет функции индикации и управления. За метрологически значимое принимается все ПО. Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО дефектоскопов и измерительную информацию.

Защита программного обеспечения дефектоскопа соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики

наносится на титульный лист руководства по эксплуатации и шильдик дефектоскопа типографским методом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ТУ 4276-001-76005454-2006 «Дефектоскоп вихретоковый портативный ВД 3-71 I IK-IVY. Технические условия».

Изготовитель: Общество с ограниченной ответственностью «Научно-производственное

предприятие ПРОМПРИБОР» (ООО "НПП "ПРОМПРИБОР")

Адрес: 105318, г. Москва, улица Ткацкая, д.1.

Тел./факс: (495) 580-37-77;

E-mail: pp@ndtprompribor.ru;

Сайт: www.ndtprompribor.ru

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
