№1608 от 21.07.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28613
О переоформлении свидетельства об утверждении типа средства измерений № 34459 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП "РГРЭС" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ21 июля 2017 г.
№ 1608
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 34459 «Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП «РГРЭС» и внесении изменений в.описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федераций от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Энергоинтеграцйя» б/д № 17-1/17 и № 18-1/17 п р и к а з ы в а ю:
.1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) МУП «РГРЭС», зарегистрированную в Федеральном информационном фонде .по обеспечению единства измерений, с сохранением регистрационного номера 39968-08, изложив его в новой редакции согласно приложению к настоящему приказу.
2. Переоформить свидетельство об утверждении типа № 34459 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП «РГРЭС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 39968-08, в связи с внесением изменений в методику поверки.
3. Управлению метро: обеспечить в соответствщ свидетельства с описанр
)ЛД] и '
) (ЬГУГГ «ишплмс» (А.Ю.Кузин) оформление выдачу его
гтятя (Р А Рпдын
хранится в системе электронного документооборота, ем аг^рОД1©Т®а(чес>®9Мер©Иф[1И& и и
.. метрологии. . . \
юридическому лицу или ин
ениём настоящего ^приказа оставляю з а собой. Сертификат: 61DAlEOq0300E9QiClED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.1L2016 до 17.11.2017
ч. ..... ■ ~ '
Заместитель Руководителя
4. Контроль за исполь
С.С. Голубев
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Госстандарта №1608 от 21.07.2017 г.)
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АПИС КУЭ) МУП «РГРЭС»Назначение средства измерений
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП «РГРЭС» (далее - АИИС КУЭ МУП «РГРЭС») предназначена для измерений активной и реактивной электроэнергии и мощности, сбора, обработки, хранения, формирования отчётных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Полученные данные и результаты измерений могут использоваться для коммерческих расчетов и оперативного управления энергопотреблением.
Описание средства измерений
АИИС КУЭ МУП «РГРЭС» представляет собой, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ МУП «РГРЭС» включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ) по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее - TH) по ГОСТ 1983-2001 и счетчики активной и реактивной электрической энергии в режиме измерений активной электрической энергии по ГОСТ 30206-94, и в’режиме измерений реактивной электрической энергии по ГОСТ 26035-83, вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер сбора и хранения данных (далее - сервер), устройство синхронизации времени УСВ-2, автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.
АИИС КУЭ МУП «РГРЭС» решает следующие задачи:
-
- измерение 30-минутных приращений активной и реактивной электроэнергии: периодический (1 раз в сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);
-
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
-
- передача результатов измерений в организации - участники оптового рынка электроэнергии;
-
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
-
- конфигурирование и настройка параметров АИИС КУЭ;
-
- ведение системы единого времени в АИИС КУЭ (коррекция времени);
-
- передача журналов событий счетчиков.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским зимним временем. Результаты измерений передаются в целых числах кВт ч.
Цифровой сигнал с выходов счетчиков по проводным линиям связи интерфейса RS-485 поступает на шлюз Е-422, далее по каналу связи Ethernet на входы Wi-Fi роутера iRZ RUlOw, после чего сигнал передаётся по каналу связи стандарта GSM на сервер, где производится обработка измерительной информации (умножение на коэффициенты трансформации), сбор и хранение результатов измерений.
Доступ к информации, хранящейся в базе данных сервера, осуществляется через корпоративную сеть предприятия. Информация передается автоматически по запросам, поступающим с АРМ операторов. Доступ к базе данных регламентирован правами доступа, назначенными пользователю.
Посредством АРМ операторов осуществляется обработка информации, формирование, хранение, оформление справочных и отчетных документов и последующая передача информации в ПАК АО «АТС» и другие заинтересованные организации.
Передача информации в ПАК АО «АТС» за подписью ЭЦП субъекта ОРЭ, в филиал АО «СО ЕЭС» Рязанское РДУ и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ МУП «РГРЭС» имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ МУП «РГРЭС» оснащена устройством синхронизации времени УСВ-2, синхронизирующим часы измерительных компонентов системы по сигналам проверки времени, получаемым от ГЛОИАСС/СРЗ-приемника. Сервер при каждом сеансе связи сравнивает свое системное время с УСВ-2. Сличение часов сервера осуществляется не реже чем 1 раз в час, коррекция часов осуществляется независимо от наличия расхождений. Сравнение показаний часов счетчиков с часами сервера производится при каждом опросе счётчиков. Корректировка часов счётчиков осуществляется при расхождении с показаниями часов сервера на величину более ±2 с, но не чаще 1 раза в календарные сутки.
Погрешность СОЕВ не превышает ±5 с.
Журналы событий счетчика электроэнергии и сервера отражают: время (дата, часы, минуты, секунды) до и после проведения процедуры коррекции часов указанных устройств.
Программное обеспечение
В АИИС КУЭ МУП «РГРЭС» используется программное обеспечение на базе ПО «Энергосфера», в состав которого входят программы, указанные в таблице 1. ПО обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Энергосфера».
Таблица 1 - Идентификационные данные ПО «Энергосфера»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Pso metr.dll |
|
Номер версии (идентификационный номер) ПО |
1.1.1.1 |
|
Цифровой идентификатор ПО |
cbeb6f6ca69318bed976e08a2bb7814b |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики

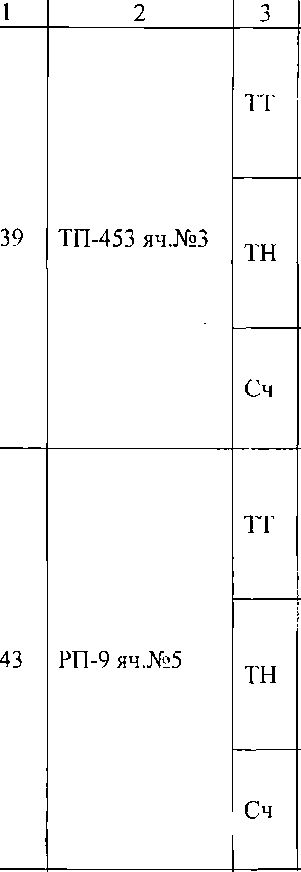

Таблица 2 - Состав 1-го и 2-го уровней ИК АИИС КУЭ МУП «РГРЭС»
|
Но мер ИК |
Наименование точки измерений |
Измерительные компоненты |
Наименование измеряемой величины | |
|
Вид СИ |
Тип, метрологические характеристики, регистрационный номер, заводской номер | |||
|
1 |
2 |
3 |
4 |
5 |
|
ивк |
УССВ |
Тип УСВ-2 Регистрационный № 41681-10 Заводской № 3275 |
Энергия Активная, Реактивная, Календарное время, интервалы времени | |
|
Сервер |
IBM PC совместимый Тип компьютер с ПО Энерго сфера п „ №19542-05 (в составе Регистрационный № |уг^ Эком) Заводской № ES-S 10000-4-1000-849 | |||
|
а. |
IBM PC совместимый Тип компьютер с ПО Энерго сфера (клиентская часть) _ №19542-05 (в составе Регистрационный № ^ком^ | |||
|
1 |
ПКУЭ оп.№1а в сторону ТП-1001 |
ТТ |
Тип ТОЛ-СЭЩ-Ю Ктт 200/5 Класс точности 0,2S Регистрационный № 32139-06 Заводской № 03346-08, 03344-08 |
Энергия Активная, Реактивная |
|
TH |
Тип ЗНОЛП-Ю Ктн 10000/100 Класс точности 0,5 Регистрационный № 23544-07 Заводской № 121, 78, 110 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108076103 | |||
1 2 3
Тип
ТТ
ПКУЭ оп.№2 в сторону ТП-1034
Ктт
Класс точности
Регистрационный №
Заводской №______
Тип
TH
Ктн
Класс точности
Регистрационный №
Заводской №______
Тип
ТОЛ-СЭЩ-Ю 150/5
0,2S 32139-06
09192-08, 09430-08 ЗНОЛП-Ю 10000/100
0,5
23544-07
109, 111, 122
СЭТ-4ТМ.03
Энергия Активная, Реактивная
ПКУЭ на оп.№2 в сторону ТП-1000
_ Класс точности
Сч
Регистрационный № __Заводской №______
Тип
Ктт
ТТ Класс точности Регистрационный № __Заводской №______ Тип Ктн
TH Класс точности Регистрационный № Заводской №
0,2S/0,5 27524-04 0108076127 ТОЛ-СЭЩ-Ю 200/5
0,2S
32139-06 31991,32042
ЗНОЛП-Ю
10000/100
0,5
23544-07
119, 79, 118
Энергия Активная, Реактивная
ПКУЭ на оп.№2 в сторону ТП-1053
Тип
Класс точности
Регистрационный №
__Заводской №______
Тип
Ктт
ТТ Класс точности
Регистрационный №
Заводской №______
Тип
Ктн
TH Класс точности
Регистрационный №
__Заводской №______
Тип
Сч
Класс точности
Регистрационный №
Заводской №
СЭТ-4ТМ.03
0,2S/0,5 27524-04 0108074790 ТОЛ-СЭЩ-Ю 150/5
0,2S
32139-06 31992, 32003
ЗНОЛП-Ю
10000/100
0,5
23544-07
7485,4910,4812
СЭТ-4ТМ.03
0,2S/0,5 27524-04 0108076029
Энергия Активная, Реактивная
|
1 |
2 |
3 |
4 |
5 |
|
5 |
РП-41 яч.№11 |
ТТ |
Тип ТПЛ-10-М Ктт 300/5 Класс точности 0,5 Регистрационный № 22192-07 Заводской № 3565,3709 |
Энергия Активная, Реактивная |
|
TH |
Тип Н АМИТ-10 Ктн 10000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 3726 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075581 | |||
|
6 |
РП-41 яч.№4 |
ТТ |
Тип ТПЛ-10 Ктт 300/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 18508, 19138 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-10-66 Ктн 10000/100 Класс точности 0,5 Регистрационный № 831-69 Заводской № 7734 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0111080116 | |||
|
7 |
РП-21 яч.№24 |
ТТ |
Тип ТПОЛ-Ю Ктт 400/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 5134,7181 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-10-66 Ктн 10000/100 Класс точности 0,5 Регистрационный № - 831 -69 Заводской № 4017 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108073681 |
|
1 |
2 |
3 |
4 |
5 |
|
8 |
РП-21 яч.№5 |
ТТ |
Тип ТОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 7069-07 Заводской № 4150,4151 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 10000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 7639 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108074864 | |||
|
9 |
КТП-208 |
ТТ |
Тип ТОП-0,66 Ктт 150/5 Класс точности 0,2S Регистрационный № 15174-06 Заводской № 0140613,8000346, 0140609 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108074408 | |||
|
ГО |
КТП-209 |
ТТ |
Тип ТОПтО,66 Ктт 150/5 Класс точности 0,28 Регистрационный № 15174-06 Заводской № 0140614, 0140612,0140602 |
Энергия Активная, Реактивная |
|
TH |
Тип Кгн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079487 |
|
1 |
2 |
3 |
4 |
5 |
|
11 |
РП-6 яч.21 |
тт |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 4023,17584 |
Энергия Активная, Реактивная |
|
ты |
Тип НАМЫТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1101 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108076066 | |||
|
12 |
РП-6 яч.28 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 17588,18604 |
Энергия Активная, Реактивная |
|
ты |
Тип НАМЫТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1097 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076168 | |||
|
13 |
ТП-653 яч.№1 |
ТТ |
Тип ТВК-10 Кт г 150/5 Класс точности 0,5 Регистрационный № 8913-82 Заводской № 00605, 08273 |
Энергия Активная, Реактивная |
|
ты |
Тип НАМЫТ-10-2 Ктн - 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1089 | |||
|
Сч |
Тип СЭТ-4ТМ.03.01 Класс точности 0,5S/l,0 Регистрационный № 27524-04 Заводской № 0120073 812 |
|
1 |
2 |
3 |
4 |
5 |
|
14 |
РП-6 яч. 1 |
тт |
Тип ТОЛ-10 Ктт 600/5 Класс точности 0,2S Регистрационный № 7069-07 Заводской № 52342, 52341 |
Энергия Активная, Реактивная |
|
тн |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3805 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0104083286 | |||
|
15 |
РП-6 яч.№9 |
ТТ |
Тип ТОЛ-10 Ктт 600/5 Класс точности 0,2S Регистрационный № 7069-07 Заводской № 41926, 41932 |
Энергия Активная, Реактивная |
|
ТН |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3786 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности . 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076146 | |||
|
16 |
РП-27 яч.№4 |
ТТ |
Тип ТПОЛ-Ю Ктт 800/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 1987, 6615 |
Энергия Активная, Реактивная |
|
ТН |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 966 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0107079235 |
|
1 |
2 |
3 |
4 |
5 |
|
17 |
РП-27 яч.№12 |
тт |
Тип ТПОЛ-10 Ктт 800/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 4046,3512 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 963 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108076160 | |||
|
18 |
ТП-251 ■ яч.№11 |
ТТ |
Тип ТОЛ-10 Ктт 300/5 Класс точности 0,5 Регистрационный № 7069-07 Заводской № 44206, 44102 |
Энергия Активная. Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831 -53 Заводской № 4013 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108074931 | |||
|
19 |
РП-2 яч.№6 |
ТТ |
Тип ТПЛ-10 Ктт 800/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 16-47738, 16-46737 |
Энергия Активная. Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 967 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108072840 |
|
1 |
2 |
3 |
4 |
5' |
|
20 |
ТП-884 яч.№6 |
тт |
Тип ТПЛ-10-М Ктт 600/5 Класс точности 0.2S Регистрационный № 22192-07 Заводской № 2237, 2255 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 4140 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076020 | |||
|
21 |
РП-3 яч.№6 |
ТТ |
Тип ТПОЛ-Ю Ктт 800/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 11054, 921 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 209 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075050 | |||
|
22 |
ТП-25 яч.№1 |
ТТ |
Тип ТПЛМ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 2363-68 Заводской № 76286, 76266 |
Энергия Активная. Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1112 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108072812 |
|
1 |
2 |
3 |
4 |
5 |
|
23 |
ТП-58 яч.№1 |
тт |
Тип ТОЛ-10 Ктт 600/5 Класс точности 0.5 Регистрационный № 7069-07 Заводской № 55262, 65430 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 0045 | |||
|
Сч |
Тип СЭТ-4ТМ.03.01 Класс точности 0.5S/1.0 Регистрационный № 27524-04 Заводской № 0120073867 | |||
|
24 |
РП-26 яч.№6 |
ТТ |
Тип ТПОЛ-Ю Ктт Ю00/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 31739, 8581 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Кгн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 1099 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108075098 | |||
|
25 |
ТП-94 яч.№4 |
ТТ |
Тип ТПОЛ-10 Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 9314366,4811235 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 0039 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075058 |
|
1 |
2 |
3 |
4 |
5 |
|
26 |
ТП-811 яч.№5 |
тт |
Тип ТПОЛ-Ю Ктт 300/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 3306, 738002 |
Энергия Активная. Реактивная |
|
TH |
Тип НАМИТ-10 К гн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1111 | |||
|
Сч |
Тип СЭТ-4ТМ.03.01 Класс точности 0-5S/1,0 Регистрационный № 27524-04 Заводской № 0120071756 | |||
|
27 |
РП-51 яч.№11 |
ТТ |
Тип ТПЛ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 0810, 0208 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 11602 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076081 | |||
|
28 |
ТП-451 яч. №3 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 4925, 4872 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 5128 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108072763 |
|
1 |
2 |
3 |
4 |
5 |
|
29 |
ТП-84 яч,№1 |
тт |
Тип ТПЛМ-10 Кгг 400/5 Класс точности 0,5 Регистрационный № 2363-68 Заводской № 09881, 88040 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1044 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108070443 | |||
|
30 |
РП-26 яч.№13 |
ТТ |
Тип ТПОЛ-Ю Кгг 800/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 20142, 25144 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 6147 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108073884 | |||
|
31 |
ТП-909 яч.№7 |
ТТ |
Тип ТПЛ-10-М Ктт 600/5 Класс точности 0,5 Регистрационный № 22192-07 Заводской № 1226,1078 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1031 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108072742 |
|
1 |
2 |
3 |
4 |
5 |
|
32 |
ТП-822 яч.№3 |
ТТ |
Тип ТПЛ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 3201, 66000 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1329 | |||
|
Сч |
Тип СЭТ-4ТМ.03.01 Класс точности 0,5S/l ,0 Регистрационный № 27524-04 Заводской № 0103071708 | |||
|
33 |
ТП-890 яч. №1 |
ТТ |
Тип ТПЛМ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 2363-68 Заводской № 63736, 25783 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 1262 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108073857 | |||
|
34 |
ТП-108 яч.№1 |
ТТ |
Тип ТОЛ-10 Ктт 400/5 Класс точности 0,2S Регистрационный № 7069-07 Заводской № 50004, 50005 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1100 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0101071357 |
|
1 |
2 |
3 |
4 |
5 |
|
35 |
РП-3 яч.№13 |
тт |
Тип ТПОЛ-10 Ктт 800/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 1008, 1183 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1218 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076180 | |||
|
36 |
РП-51 яч.№6 |
ТТ |
Тип ТПЛ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 826, 060 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 1864 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076117 | |||
|
37 |
РП-1 ЖБИ 2 яч. №1 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 22221,22238 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 8372 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108073129 |
|
1 |
2 |
3 |
4 |
5 |
|
38 |
ТП-969 яч. №1 |
тт |
Тип ТПЛ-СЭЩ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 38202-08 Заводской № 00956-11, 00979-11 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1041 | |||
|
Сч |
Тип СЭТ-4ТМ.03.01 Класс точности 0,5S/l ,0 Регистрационный № 27524-04 Заводской № 0120073 579 | |||
|
39 |
РП-33 яч.№7 |
ТТ |
Тип ТОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 7069-07 Заводской № 7784, 7723 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3804 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075875 | |||
|
40 |
РП-20 яч. №6 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 14057,4089 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 4143 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108072623 |
|
1 |
2 |
3 |
4 |
5 |
|
41 |
РП-37 яч. №2 |
тт |
Тип ТПЛ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 48548, 24737 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3782 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076022 | |||
|
42 |
РП-18 яч. №4 |
ТТ |
Тип ТПЛМ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 2363-68 Заводской № 62174, 62154 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 547 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108073581 | |||
|
43 |
РП-7 яч.№24 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 5102, 464 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3785 | |||
|
Сч |
Тип . СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108073680 |
|
1 |
2 |
3 |
4 |
5 |
|
44 |
ТП-931 яч.№5 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 8932, 2889 |
Энергия Активная, Реактивная |
|
TH |
Тип Н АМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1606 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0101071379 | |||
|
45 |
РП-25 яч.№4 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 0738, 3224 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3806 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108080835 | |||
|
46 |
РП-37яч.№13 |
ТТ |
Тип ТПЛ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 14797,6332 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-10-66 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831 -69 Заводской № 1780 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0.104082418 |
|
1 |
2 |
3 |
4 |
5 |
|
47 |
РП-39 яч.№7 |
тт |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 636, 765 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМК-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 323-49 Заводской № 1453 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108073268 | |||
|
48 |
РП-25 яч.№7 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 10725,13303 |
Энергия Активная. Реактивная |
|
TH |
Тип НАМН-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 2919 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075531 | |||
|
49 |
141-33 яч. №4 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 10840, 4326 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3787 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076105 |
|
1 |
2 |
3 |
4 |
5 |
|
50 |
ТП-938 яч. №1 |
ТТ |
Тип ТПЛ-10-М Ктт 300/5 Класс точности 0,2S Регистрационный № 22192-07 Заводской № 11621,11620 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1102 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108072574 | |||
|
51 |
ТП-699 (ПНС№6) яч.№8 |
ТТ |
Тип ТПОЛ-10 Ктт 600/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 3810, 3807 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 5785 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108073240 | |||
|
52 |
ТП-661 яч.№3 |
ТТ |
Тип ТПЛМ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 2363-68 Заводской № 8845, 6584 |
Энергия Активная, Реактивная |
|
TH |
Тип Н АМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1098 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0104081173 |
е таблицы
53
РП-28 яч.№10
Тип
Ктт
Класс точности
Регистрационный №
Заводской №______
Тип
Ктн
Класс точности
Регистрационный №
Заводской №
4_________________
ТПОЛ-10 400/5 0,5 1261-08 2941,2937________
НАМИ-10-95 УХЛ2 6000/100
0,5
20186-05
3752
Энергия Активная, Реактивная
Тип
54
РГ1-8 яч.№10
ТП-699 (ПНС№6) яч,№9
Сч
ТТ
TH
Класс точности
Регистрационный №
Заводской №______
Тип
Ктт
Класс точности
Регистрационный №
Заводской №______
Тип
Ктн
Класс точности Регистрационный № Заводской №
Тип
Класс точности Сч
Регистрационный № __Заводской №______
Тип
Ктт
ТТ Класс точности
Регистрационный № __Заводской №______
Тип
Ктн
TH Класс точности
Регистрационный № __Заводской №______
Тип
Сч
Класс точности
Регистрационный №
Заводской №
СЭТ-4ТМ.03
0,2S/0,5
27524-04
0108074896_______
ТПОЛ-Ю
600/5
0,5
1261-08
00891,3581
НАМИ-10-95 УХЛ2
6000/100
0,5
20186-05
3775
Энергия Активная, Реактивная
СЭТ-4ТМ.03
0,2S/0,5 27524-04 0108075992
ТПОЛ-10
600/5
0,5
1261-08
5,79_______
НТМИ-6
6000/100
0,5
831-53
10553 СЭТ-4ТМ.03 0,2S/0,5 27524-04 0101072314
Энергия Активная, Реактивная
|
1 |
2 |
3 |
4 |
5 |
|
56 |
ТП-251 яч.№12 |
ТТ |
Тип ТОЛ-10 Ктт 300/5 Класс точности 0,5 Регистрационный № 7069-07 Заводской № 19906, 20202 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 5826 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075051 | |||
|
57 |
РП-15 яч.№5 |
ТТ |
Тип ТПОЛ-Ю Ктт 800/5 Класс точности 0,5 ' Регистрационный № 1261 -08 Заводской № 23457, 20719 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1069 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108075631 | |||
|
58 |
РП-23 яч.№6 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5S Регистрационный № 1261 -08 Заводской № 2395, 2397 |
Энергия Активная, Реактивная |
|
TH |
Тип ЗНОЛ.06-Ю Ктн 10000/100 Класс точности 0,5 Регистрационный № 46738-11 Заводской № 11708, 0000991, 0000985 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076194 |
|
1 |
2 |
3 |
4 |
5 |
|
60 |
РП-24 яч.№8 |
тт |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 21969, 21900 |
Энергия Активная, Реактивная |
|
TH |
Тип ЗНОЛ.06-Ю Ктн 10000/100 Класс точности 0,5 Регистрационный № 46738-11 Заводской № 1005577, 1005534, 1005382 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108072910 | |||
|
61 |
ТП-506 яч.№1 |
тт |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,58 Регистрационный № 1261 -08 Заводской № 2398, 2396 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 10000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1060 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0112082734 | |||
|
62 |
ТП-ГКНС яч. №10 |
тт |
Тип ТПЛ-Ю-М Ктт 400/5 Класс точности 0,5 Регистрационный № 22192-07 Заводской № 2104,2379 |
Энергия Активная, Реактивная |
|
TH |
Тип ЗНОЛ.06-Ю Ктн 10000/100 Класс точности 0,5 Регистрационный № 46738-11 Заводской № 0001587,0001540, 0001532 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108076048 |
|
1 |
2 |
3 |
4 |
5 |
|
64 |
РП-15яч.№4 |
тт |
Тип ТЛК-10 Ктт ЮОО/5 Класс точности 0,5 Регистрационный № 9143-06 Заводской № 4451,4911 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3781 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076013 | |||
|
65 |
ТП-647 яч.№5 |
ТТ |
Тип ТПЛ-10-М Ктт 400/5 Класс точности 0,28 Регистрационный № 22192-07 Заводской № 248, 300 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1142 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0112082791 | |||
|
67 |
РП-28 яч.№>9 |
тт |
Тип ТПОЛ-Ю Ктт 400/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 2277, 2276 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3783 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0101072273 |
|
1 |
2 |
3 |
4 |
5 |
|
68 |
РП-8 яч.№15 |
тт |
Тип ТПОЛ-Ю Кгг 800/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 20233, 22970 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3784 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075582 | |||
|
70 |
ТП-306 яч.№2 |
ТТ |
Тип ТПЛ-10 Ктт 200/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 36587, 36399 |
Энергия Активная. Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1325 | |||
|
Сч |
Тип СЭТ-4ТМ.03.01 Класс точности 0,5S/1,0 Регистрационный № 27524-04 Заводской № 0120073477 | |||
|
71 |
РП-30 яч.№3 |
ТТ |
Тип ТПОЛ-Ю Кгг 400/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 7246, 5128 |
Энергия Активная. Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 1446 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108076182 |
|
1 |
2 |
4 |
5 | |
|
72 |
РП-30 яч.№9 |
тт |
Тип ТПФМ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 814-53 Заводской № 88403,88559 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1039 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076075 | |||
|
73 |
РП-19 ян. №7 |
тт |
Тип ТПЛМ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 2363-68 Заводской № 9685, 10581 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831 -53 Заводской № 20 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108073966 | |||
|
74 |
ТП-753 яч.№10 |
тт |
Тип ТПЛ-10 Ктт 300/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 066, 4216 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1114 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108073694 |
|
1 |
2 |
3 |
4 |
5 |
|
75 |
РП-14яч.№23 |
тт |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5S Регистрационный № 1261-08 Заводской № 22094, 22096 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской Ns 5127 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075008 | |||
|
76 |
РП-14яч.№14 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 11354,11651 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 4164 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0109073858 | |||
|
77 |
РП-14яч.№15 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 20756, 31039 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 1267 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0107079211 |
|
1 |
2 |
3 |
4 |
5 |
|
78 |
P1I-13 яч. №14 |
тт |
Тип ТПОЛ-Ю Ктт 800/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 8324, 24568 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 10000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3071 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108076014 | |||
|
79 |
РП-48 яч. №12 |
ТТ |
Тип ТПОЛ-Ю Ктт 800/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 30265, 15629 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 10000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 6956 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075044 | |||
|
80 |
РП-48 яч. №15 |
ТТ |
Тип ТПОЛ-Ю Ктт 800/5 Класс точности 0,5 Регистрационный № 1261 -08 Заводской № 3729,3728 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 10000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 6981 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075064 |
|
1 |
2 |
3 |
4 |
5 |
|
81 |
РП-13 яч. №7 |
тт |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 7164, 6739 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 10000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 4199 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0105080496 | |||
|
82 |
ЗТП-770 яч.№3 |
ТТ |
Тип ТОЛ-10 Ктт 200/5 Класс точности 0,5 Регистрационный № 7069-07 Заводской № 7910,7911 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 3582 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108074978 | |||
|
83 |
РП-52 яч.№19 |
ТТ |
Тип ТПЛ-10-М Ктт 800/5 Класс точности 0,2S Регистрационный № 22192-07 Заводской № 438, 439 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 3472 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108074494 |
|
1 |
2 |
3 |
4 |
5 |
|
84 |
РП-52 яч.№12 |
тт |
Тип ТПЛ-Ю-М Ктт 800/5 Класс точности 0,28 Регистрационный № 22192-07 Заводской № 440, 472 |
Энергия Активная, Реактивная |
|
ты |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831 -53 Заводской № 0285 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075030 | |||
|
85 |
РП-47 яч. №7 |
ТТ |
Тип ТОЛ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 7069-07 Заводской № 2900, 2898 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 2857 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108073967 | |||
|
86 |
РП-47 яч. №14 |
ТТ |
Тип ТПЛ-10 Ктт 400/5 Класс точности 0.2S Регистрационный № 1276-59 Заводской № 7398, 4928 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 5691 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108073969 |
Продолжение таблицы 2
1 I 2 П}
ТТ
87
РП-43 яч.№14
TH
Тип
Ктт
Класс точности
Регистрационный №
Заводской №______
Тип
Ктн
Класс точности
88
РП-43 яч.№22
РП-Песочня
яч.№1
Сч
ТТ
TH
Сч
ТТ
TH
Сч
Регистрационный №
Заводской №______
Тип
Класс точности Регистрационный №
Заводской №
Тип
Ктт
Класс точности
Регистрационный №
Заводской №______
Тип
Ктн
Класс точности
Регистрационный №
Заводской №______
Тип
Класс точности
Регистрационный №
Заводской №______
Тип '
Ктт
Класс точности
Регистрационный №
Заводской №______
Тип
Ктн
Класс точности
Регистрационный №
Заводской №______
Тип
Класс точности
Регистрационный №
Заводской №
4__________________
ТПЛ-10
400/5
0,5
1276-59
12098,5312
НАМИ-10-95 УХЛ2 10000/100
0,5
.20186-05
5916______________
СЭТ-4ТМ.03 0,2S/0,5 27524-04 0108073586
ТПОЛ-Ю
400/5
0,5S
1261-08
8132,6306
НТМИ-10-66
10000/100
0,5
831-69
1534________
СЭТ-4ТМ.03
0,2S/0,5
27524-04 0108073570 ТПОЛ-Ю 1000/5
0,5S 1261-08 20962,21458 НТМИ-10-66 10000/100
0,5 831-69
7712_______
СЭТ-4ТМ.03 0,28/0,5 27524-04 0108074203
Энергия
Активная, Реактивная
Энергия
Активная, Реактивная
Энергия Активная, Реактивная
|
1 |
2 |
3 |
4 |
5 |
|
90 |
РП-Песочня яч.№28 |
тт |
Тип ТПОЛ-Ю Ктт 1000/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 21296, 21457 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-10-66 Ктн 10000/100 Класс точности 0,5 Регистрационный № 831-69 Заводской № 7709 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108080851 | |||
|
91 |
КТП-201 |
ТТ |
Тип ТОП-0,66 Ктт Ю0/5 Класс точности 0,2 S Регистрационный № 15174-06 Заводской № 0135134, 0135137,0135141 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079504 | |||
|
92 |
КТП-202 |
ТТ |
Тип ТШП-0,66 Ктт 300/5 Класс точности 0,2S Регистрационный № 15173-06 Заводской № 8014286,8014271, 8014294 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079557 |
1 2 R
93
ПКУЭ на оп.№1 в сторону КТП-203,
КТП-204
94 КТП-547
95
ЗТП-2349 РУ
0,4 кВ яч.№1
TH
Сч
ТТ
TH
Сч
ТТ
TH
Сч
Тип
Ктт
Класс точности
Регистрационный №
Заводской №______
Тип
Ктн
Класс точности
Регистрационный № Заводской №
Тип
Класс точности
Регистрационный № Заводской №
Тип
Ктт
Класс точности
Регистрационный №
Заводской №______
Тип
Ктн
Класс точности
Регистрационный №
Заводской №______
Тип
Класс точности Регистрационный № Заводской №______
Тип
Ктт
Класс точности
Регистрационный № Заводской №
Тип
Ктн
Класс точности Регистрационный № Заводской №
Тип
Класс точности
Регистрационный №
Заводской №
ТОЛ-СЭЩ-Ю
150/5
0,2S
32139-06
03330-08, 03443-08
ЗНОЛП-Ю
10000/100
0,5
23544-07
154,82, 168
СЭТ-4ТМ.03
0,2S/0,5
27524-04
0108080751
ТОП-0,66
75/5
0,2S
15174-06
9034719, 9034720, 9034721
СЭТ-4ТМ.03.08
0,2S/0,5
27524-04
0108079494_____________
ТШП-0,66 600/5 0,2S 15173-06 0196098, 0196102,0196106
СЭТ-4ТМ.03.08
0,2S/0,5 27524-04 0108079592
Энергия Активная, Реактивная
Энергия Активная, Реактивная
Энергия Активная, Реактивная
|
1 |
2 |
п 3 |
4 |
5 |
|
96 |
ЗТП-2349 РУ 0,4 кВ яч.№6 |
тт |
Тип ТШП-0,66 Ктт 600/5 Класс точности 0,2S Регистрационный № 15173-06 Заводской № 0196103, 0196105, 0196100 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079644 | |||
|
97 |
ПКУЭ на оп.№5 в сторону КТП- 546 |
тт |
Тип ТОЛ-10-1 Ктт 50/5 Класс точности 0,58 Регистрационный № 15128-07 Заводской № 21730, 23642 |
Энергия Активная, Реактивная |
|
TH |
Тип НОЛИ Ктн 10000/100 Класс точности 0,5 Регистрационный № 27112-04 Заводской № 799, 625 | |||
|
Сч |
Тип СЭТ-4ТМ.03.01 Класс точности 0,5S/l ,0 Регистрационный № 27524-04 Заводской № 0111065105 | |||
|
98 |
КТП-549 |
тт |
Тип ТШП-0,66 Ктт 300/5 Класс точности 0,2S Регистрационный № 15173-06 Заводской № 8014282, 8014283,8014272 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108074470 |
|
1 |
2 |
3 |
4 |
5 |
|
100 |
РП-11 яч.№9 |
тт |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 1559, 3036 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3780 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108075997 | |||
|
101 |
ТП-365 яч.№5 |
ТТ |
Тип ТПЛ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 87735, 39885 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 4172 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108072888 | |||
|
102 |
РП-16 яч.№9 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261-08 Заводской № 7013, 7032 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 3704 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0101072507 |
|
1 |
2 |
3 |
4 |
5 |
|
103 |
РП-11 яч.№4 |
тт |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5S Регистрационный № 1261-08 Заводской № 7102, 7087 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 6384 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108073863 | |||
|
104 |
РП-16 яч.№4 |
ТТ |
Тип ТПЛ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 40349, 10347 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831 -53 Заводской № 528 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0102071256 | |||
|
105 |
РП-36 яч. № 9 |
ТТ |
Тип ТПОЛ-Ю Ктт 400/5 Класс точности 0,2S Регистрационный № 1261-08 Заводской № 918,919 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 0043 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0104081166 |
|
1 |
2 |
3 |
4 |
5 |
|
106 |
ТП-350яч.№5 |
тт |
Тип ТОЛ-СЭЩ-Ю Ктт 400/5 Класс точности 0,5 Регистрационный № 32139-11 Заводской № 03037-12, 03052-12 |
Энергия Активная, Реактивная |
|
TH |
Тип ЗНОЛ.06 Ктн 6000/100 Класс точности 0,5 Регистрационный № 46738-11 Заводской № 2000648, 2000715, 2000682 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108081816 | |||
|
107 |
РП-36яч.№16 |
ТТ |
Тип ТПЛМ-10 Ктт 400/5 Класс точности 0,5 Регистрационный № 2363-68 Заводской № 59667, 56994 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 1103 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075944 | |||
|
108 |
РП-40 яч.№18 |
ТТ |
Тип ТПОЛ-Ю Ктт 600/5 Класс точности 0,5 Регистрационный № 1261 -02 Заводской № 5159,1232 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 2369 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075604 |
|
1 |
2 |
э |
4 |
5 |
|
109 |
РП-40 яч.№13 |
ТТ |
Тип ТПОЛ-Ю Ктт Ю00/5 Класс точности 0,5 Регистрационный № 1261-02 Заводской № 2861, 1817 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн. 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 510 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075958 | |||
|
110 |
РП-31 яч.№19 |
ТТ |
Тип ТПОЛ-Ю Ктт Ю00/5 Класс точности 0,5 Регистрационный № 1261 -02 Заводской № 1620,1512 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 245 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0102071106 | |||
|
111 |
РП-31 яч.№9 |
ТТ |
Тип ТПОЛ-Ю Ктт Ю00/5 Класс точности 0,5 Регистрационный № 1261-02 Заводской № 30623, 30624 |
Энергия Активная, Реактивная |
|
TH |
Тип НТМИ-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 831-53 Заводской № 1800 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0111080082 |
|
1 |
2 |
3 |
4 |
5 |
|
112 |
ТГЬЗападная яч.№4 |
тт |
Тип ТПЛ-10-М Ктт 300/5 Класс точности 0,2S Регистрационный № 22192-07 Заводской № 11656,11657 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 0050 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108070436 | |||
|
ИЗ |
ТП-Качевская яч.№2 |
ТТ |
Тип ТПЛМ-10 Ктт 100/5 Класс точности 0,5 Регистрационный № 2363-68 Заводской № 3799, 3761 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1113 | |||
|
Сч |
Тип СЭТ-4ТМ.03.01 Класс точности 0,5S/l,0 Регистрационный № 27524-04 Заводской № 0120073642 | |||
|
114 |
РП-42 яч. № 10 |
ТТ |
Тип ТПОЛ-Ю Кгт 400/5 Класс точности 0,2S Регистрационный № 1261-02 Заводской № 917,916 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 10000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 1405 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0111080526 |
|
1 |
2 |
3 |
4 |
5 |
|
115 |
РП-42 яч. №7 |
ТТ |
Тип ТПОЛ-10 Ктт 400/5 Класс точности 0,58 Регистрационный № 1261-08 Заводской № 2447,2439 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 10000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 1404' | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0111080452 | |||
|
116 |
ПКУЭ на оп. №1а в сторону ТП-1000 |
ТТ |
Тип ТОЛ-СЭЩ-Ю Ктт 200/5 Класс точности 0,28 Регистрационный № 32139-06 Заводской № 32073, 32201 |
Энергия Активная. Реактивная |
|
TH |
Тип ЗНОЛП-Ю Ктн 10000/100 Класс точности 0,5 Регистрационный № 23544-07 Заводской № 80, 117,77 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076189 | |||
|
117 |
КТП-984 |
ТТ |
Тип ТОП-0,66 Ктт 150/5 Класс точности 0,2S Регистрационный № 15174-06 Заводской № 0140603, 0140604, 0140605 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079585 |
|
1 |
2 |
3 |
4 |
5 |
|
118 |
КТП-985 |
тт |
Тип ТШП-0,66 Ктт 300/5 Класс точности 0,28 Регистрационный № 15173-06 Заводской № 8014291,8014293, 8014278 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079614 | |||
|
119 |
КТП-986 |
тт |
Тип ТОП-0,66 Ктт 150/5 Класс точности 0,28 Регистрационный № 15174-06 Заводской № 9034729, 3019485, 3019487 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктп Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108078963 | |||
|
120 |
КТП-206 |
ТТ |
Тип ТОП-0,66 Ктт 100/5 Класс точности 0,2S Регистрационный № 15174-06 Заводской № 0135133, 0135138, 0140990 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108079807 |
|
1 |
2 |
3 |
4 |
5 |
|
121 |
КТП-207 |
тт |
Тип ТОП-0,66 Ктт 100/5 Класс точности 0,2S Регистрационный № 15174-06 Заводской № 2076199, 2076201, 2076204 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0110081109 | |||
|
122 |
ПКУЭ на оп.№1а в сторону ктп-1038, КТП-1056 |
ТТ |
Тип ТОЛ-СЭЩ-Ю Ктт 200/5 Класс точности 0,2S Регистрационный № 32139-06 Заводской № 32034, 32068 |
Энергия Активная, Реактивная |
|
TH |
Тип ЗНОЛП-Ю Ктн 10000/100 Класс точности 0,5 Регистрационный № 23544-07 Заводской № 114,167, 192 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076153 | |||
|
123 |
ПКУЭ на оп.№1а в сторону КТП-1039, КТП-1040 |
ТТ |
Тип ТОЛ-СЭЩ-Ю Ктт 300/5 Класс точности 0,2S Регистрационный № 32139-06 Заводской № 19719,19721 |
Энергия Активная, Реактивная |
|
TH |
Тип ЗНОЛП-Ю Ктн 10000/100 Класс точности 0,5 Регистрационный № 23544-07 Заводской № 4921,81,124 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108075923 |
|
1 |
2 |
3 |
4 |
5 |
|
124 |
ПКУЭ на оп.№ 1 а в сторону КТП-1041 |
тт |
Тип ТОЛ-СЭЩ-Ю Ктт 200/5 Класс точности 0,2S Регистрационный № 32139-06 Заводской № 32022, 32165 |
Энергия Активная, Реактивная |
|
TH |
Тип ЗНОЛП-Ю Ктн 10000/100 Класс точности 0,5 Регистрационный № 23544-07 Заводской № 113, 151,153 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076073 | |||
|
125 |
КТП-983 |
ТТ |
Тип ТОП-0,66 Ктт 150/5 Класс точности 0,2S Регистрационный № 15174-06 Заводской № 2076092, 0140616, 0140611 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079497 | |||
|
126 |
ВРЩ ТП- Элеватор |
ТТ |
Тип ТШП-0,66 Ктт Ю00/5 Класс точности 0,28 Регистрационный № 15173-06 Заводской № 0196115, 37625, 0196116 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0104081620 |
|
1 |
2 |
3 |
4 |
5 |
|
127 |
ТП-5 АРЗ РУ 0,4кВ №1 яч.№2 |
тт |
Тип ТШП-0,66 Ктт 600/5 Класс точности 0,2S Регистрационный № 15173-06 Заводской № 0196097,0196108, 0196095 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079464 | |||
|
128 |
ТП-5 АРЗ РУ 0,4кВ №2 яч.№2 |
ТТ |
Тип ТШП-0,66 Ктт Ю00/5 Класс точности 0,28 Регистрационный № 15173-06 Заводской № 0196109, 0196112,0196110 |
Энергия Активная. Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108079511 | |||
|
129 |
ТП-5 АРЗ РУ 0,4кВ №2 яч.№5 |
ТТ |
Тип ТШП-0,66 Ктт ЮОО/5 Класс точности 0,2S Регистрационный № 15173-06 Заводской № 0196111, 0196114, 0196113 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0108078978 |
|
1 |
2 |
3 |
4 |
5 |
|
130 |
ТП-804 яч.№1 |
тт |
Тип ТШП-0,66 Ктт 600/5 Класс точности 0,2S Регистрационный № 15173-06 Заводской № 0196107,0196096,0196104 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079408 | |||
|
131 |
ТП-804 яч.№2 |
ТТ |
Тип ТШП-0,66 Ктт 600/5 Класс точности 0,2S Регистрационный № 15173-06 Заводской № 0196101, 0196099, 0196094 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079483 | |||
|
132 |
ТП-900 яч.№3 |
ТТ |
Тип ТШП-0,66 Ктт Ю00/5 Класс точности 0,28 Регистрационный № 15173-06 Заводской № 4080299, 4080300,480303 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079529 |
|
1 |
2 |
3 |
4 |
5 |
|
133 |
ТП-900 яч.№4 |
тт |
Тип ТШП-0,66 Ктт Ю00/5 Класс точности 0,28 Регистрационный № 15173-06 Заводской № 4080302, 4080298, 480301 |
Энергия Активная, Реактивная |
|
TH |
Тип Ктн Класс точности Регистрационный № Заводской № | |||
|
Сч |
Тип СЭТ-4ТМ.03.08 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108079598 | |||
|
134 |
РП Водозабор яч.№8 |
п |
Тип ТПЛ-10-М Ктт 300/5 Класс точности 0,5 Регистрационный № 22192-07 Заводской № 704, 706 |
Энергия Активная, Реактивная |
|
TH |
Тип ЗНОЛ.06-6 Ктн 6000/100 Класс точности 0,5 Регистрационный № 46738-11 Заводской № 0001563, 0001514,0001546 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0101072356 | |||
|
135 |
РП Водозабор яч.№5 |
ТТ |
Тип ТПЛ-10-М Ктт 300/5 Класс точности 0,5 Регистрационный № 22192-07 Заводской № 707, 708 |
Энергия Активная. Реактивная |
|
TH |
Тип ЗНОЛ.06-6. Ктн ' 6000/100 Класс точности 0,5 Регистрационный № 46738-11 Заводской № 0004927, 0004934, 1919 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,28/0,5 Регистрационный № 27524-04 Заводской № 0101070786 |
|
1 |
2 |
3 |
4 |
5 |
|
136 |
ТП-Северная-1 яч.№3 |
тт |
Тип ТПЛ-10 Ктт 150/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 3086, 3085 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10 Ктн 6000/100 Класс точности 0,5 Регистрационный № 16687-07 Заводской № 1099 | |||
|
Сч |
Тип СЭТ-4ТМ.03.01 Класс точности 0,5S/l ,0 Регистрационный № 27524-04 Заводской № 0120073640 | |||
|
137 |
ТП-Северная-2 яч.№2 |
ТТ |
Тип ТПЛ-10 Ктт 150/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 3067, 3068 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИ-10-95 УХЛ2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 20186-05 Заводской № 3753 | |||
|
Сч |
Тип СЭТ-4ТМ.03.01 Класс точности 0,5S/l,0 Регистрационный № 27524-04 Заводской № 0102070930 | |||
|
138 |
ТП-Школьная яч. № 3 |
ТТ |
Тип ТПЛ-10 Ктт 150/5 Класс точности 0,5 Регистрационный № 1276-59 Заводской № 3069, 3065 |
Энергия Активная, Реактивная |
|
TH |
Тип НАМИТ-10-2 Ктн 6000/100 Класс точности 0,5 Регистрационный № 18178-99 Заводской № 1086 | |||
|
Сч |
Тип СЭТ-4ТМ.03 Класс точности 0,2S/0,5 Регистрационный № 27524-04 Заводской № 0108076055 |
Тип
Ктт
Класс точности
Регистрационный №
Заводской №______
Тип
Ктн
Класс точности
Регистрационный №
Заводской №
Тип
Класс точности
Регистрационный №
Заводской №______
Тип
Ктт
Класс точности
Регистрационный №
Заводской №______
Тип
Ктн
Класс точности
Регистрационный №
Заводской №______
Тип
Класс точности
Регистрационный №
Заводской №______
Тип
ТТ
144
ТП-Блок-тран с форматор яч.№3
Ктт
Класс точности
Регистрационный №
Заводской №
Тип
ТЫ
Ктн
Класс точности
Регистрационный №
Заводской №______
Тип
Класс точности
Регистрационный №
Заводской №
4__________________
ТПОЛ-10
300/5
0,5
1261-02
4468, 4826_________
НАМИ-10-95 УХЛ2
6000/100
0,5
20186-05
12082
СЭТ-4ТМ.03
0,2S/0,5
27524-04
0108074943_______
ТПОЛ-Ю
600/5
0,5S
1261-08
22245,21561
Н АМИТ-10
6000/100
0,5
16687-07
0041__
СЭТ-4ТМ.03.01
0,58/1,0
27524-04
0120072465_______
ТОЛ-10
300/5
0,5
7069-07
10347, 4011________
ЗНОЛ-Ю
10000/100
0,5
33044-06
1261,37268, 6798
СЭТ-4ТМ.03.01
0,5S/l,0
27524-04
0102073054
Энергия
Активная, Реактивная
Энергия
Активная, Реактивная
Энергия Активная, Реактивная
Примечания:
-
1 Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3. 4 метрологических характеристик.
-
2 Допускается замена У СВ-2 на аналогичное утвержденного типа.
-
3 Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС .КУЭ как его
неотъемлемая часть.
Метрологические характеристики ИК АИИС КУЭ МУП «РГРЭС» приведены в таблицах 3, 4.
Таблица 3 - Границы допускаемой относительной погрешности измерений активной
электрической энергии в рабочих условиях эксплуатации АИИС КУЭ МУП «РГРЭС»
|
Номер ИК |
costp |
8ц2)%Р, % 11(2)%< 1изм< Ь% |
85% р, % В%< 1изм< 120% |
820% р, % ho%< 1изм< 1100% |
8100% р, % 1100%< 1изм< 1120% |
|
1-4,14, 15, 20, 34, 50, 65, 83, 84, 86, 93, 105, 112, 114, 116,122-124 (TT-0,2S;TH-0,5; C4-0,2S) |
1,0 |
±1,3 |
±0,96 |
±0,91 |
±0,91 |
|
0,9 |
±1,4 |
±1,1 |
±1,0 |
±1,0 | |
|
0,8 |
±1,5 |
±1,2 |
±1,1 |
±1,1 | |
|
0,7 |
±1,7 |
±1,3 |
±1,2 |
±1,2 | |
|
0,6 |
±1,9 |
±1,5 |
• ±1,4 |
±1,4 | |
|
0,5 |
±2,2 |
±1,8 |
±1,6 |
±1,6 | |
|
5-8, 11, 12, 16-19,21,22,24, 25,27-31,33,35-37, 39-49, 51-58, 60-62, 64, 67, 68, 71-82, 85, 87-90, 100-104, 106-111, 115, 134, 135, 138, 139 (ТТ-0,5; ТН-0,5; Ch-0,2S) |
1,0 |
±1,9 |
±1,2 |
±1,0 | |
|
0,9 |
±2,4 |
±1,5 |
±1,2 | ||
|
0,8 |
±2,9 |
±1,7 |
±1,4 | ||
|
0,7 |
±3,6 |
±2,0 |
±1,6 | ||
|
0,6 |
±4,4 |
±2,4 |
±1,9 | ||
|
0,5 |
- |
±5,5 |
±3,0 |
±2,3 | |
|
9, 10,91,92, 94-96,98, 117-120, 121, 125-133 (TT-0,2S; ТН-нет; Ch-0,2S) |
1,0 |
±1,1 |
±0,7 |
±0,7 |
±0,7 |
|
0,9 |
±1,2 |
±0,8 |
±0,7 |
±0,7 | |
|
0,8 |
±1,3 |
±0,9 |
±0,8 |
±0,8 | |
|
0,7 |
±1,4 |
±1,0 |
±0,8 |
±0,8 | |
|
0,6 |
±1,6 |
±1,1 |
±0,9 |
±0,9 | |
|
0,5 |
±1,8 |
±1,3 |
±1,0 |
±1,0 | |
|
13,23,26, 32,38, 70, ИЗ, 136, 137, 143, 144 (ТТ-0,5; ТН-0,5; Ch-0,5S) |
1,0 |
±2,2 |
±1,7 |
±1,6 | |
|
0,9 |
±2,7 |
±1,9 |
±1,7 | ||
|
0,8 |
±3,2 |
±2,1 |
±2,0 | ||
|
0,7 |
±3,8 |
±2,4 |
±2,1 | ||
|
0,6 |
±4,6 |
±2,8 |
±2,3 | ||
|
0,5 |
±5,7 |
±3,3 |
±2,7 | ||
|
97 (TT-0,5S; ТН-0,5; Ch-0,5S) |
1,0 |
±2,5 |
±1,7 |
±1,6 |
±1,6 |
|
0,9 |
±2,9 |
±1,9 |
±1,7 |
±1,7 | |
|
0,8 |
±3,4 |
±2,1 |
±1,9 |
±1,9 | |
|
0,7 |
±3,9 |
±2,4 |
±2,1 |
±2,1 | |
|
0,6 |
±4,7 |
±2,8 |
±2,3 |
±2,3 | |
|
0,5 |
±5,7 |
±3,2 |
±2,7 |
±2,7 |
Примечания:
-
1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
-
2 Характеристики погрешности ИК указаны для измерений активной электроэнергии на интервале времени 30 минут,
Таблица 4 - Границы допускаемой относительной погрешности измерений реактивной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ МУП «РГРЭС»
|
Номер ИК |
COS(p/ sincp |
51(2)%Q, % |
&5% Q, % l5%< 1изм< ho% |
520% Q, % ho%< 1изм< 1100% |
5ioo%q, % I100%< 1изм< 1120% |
|
1-4,14,15,20, 34, 50, 65, 83,84, 86, 93, 105, 112, 114, 116, 122-124 (TT-0,2S; ТН-0,5; Сч-0,5) |
0,9/0,44 |
±4,0 |
±2,5 |
±2,0 |
±1,9 |
|
0,8/0,6 |
±3,0 |
±2,0 |
±1,6 |
±1,5 | |
|
0,7/0,71 |
±2,7 |
±1,8 |
±1,4 |
±1,4 | |
|
0,6/0,8 |
±2,4 |
±1,7 |
±1,3 |
±1,3 | |
|
0,5/0,87 |
±2,3 |
±1,5 |
±1,2 |
±1,2 | |
|
5-8, 11, 12, 16-19,21,22,24,25, 27- 1, 33, 35-37, 39-49, 51-58, 60-62, 64, 67,68,71- 82, 85, 87-90,100-104,106-111, 115, 134, 135, 138, 139 (ТТ-0,5; ТН-0,5; Сч-0,5) |
0,9/0,44 |
±6,6 |
±3,6 |
±2.7 | |
|
0,8/0,6 |
±4,6 |
±2,6 |
±2,0 | ||
|
0,7/0,71 |
±3,7 |
±2,1 |
±1,7 | ||
|
0,6/0,8 |
±3,1 |
±1,9 |
±1,5 | ||
|
0,5/0,87 |
±2,8 |
±1,7 |
±1,4’ | ||
|
9, 10,91,92, 94-96, 98, 117-120, 121, 125-133 (TT-0,2S; ТН-нет; Сч-0,5) |
0,9/0,44 |
±3,6 |
±2,1 |
±1,3 |
±1,2 |
|
0,8/0,6 |
±2,8 |
±1,7 |
±1,2 |
±1,1 | |
|
0,7/0,71 |
±2,5 |
±1,6 |
±1,1 |
±U | |
|
0,6/0,8 |
±2,3 |
±1,5 |
±1,1 |
±1,0 | |
|
0,5/0,87 |
±2,2 |
±1,3 |
±1,0 |
±1,0 | |
|
13,23,26,32,38, 70, 113, 136, 137, 143, 144 (ТТ-0,5; ТН-0,5; Сч-1,0) |
0,9/0,44 |
±7,2 |
±4,0 |
±3,1 | |
|
0,8/0,6 |
±5,2 |
±3,1 |
±2,5 | ||
|
0,7/0,71 |
±4,3 |
±2,7 |
±2,3 | ||
|
0,6/0,8 |
±3,8 |
±2,5 |
±2,2 | ||
|
0,5/0,87 |
±3,5 |
±2,3 |
±2,1 | ||
|
97 (TT-0,5S; ТН-0,5; Сч-1,0) |
0,9/0,44 |
±8,6 |
±4,6 |
±3,3 |
±3,1 |
|
0,8/0,6 |
±6,4 |
±3,6 |
±2,6 |
±2,5 | |
|
0,7/0,71 |
±5,4 |
±3,2 |
±2,4 |
±2,3 | |
|
0,6/0,8 |
±4,9 |
±3,0 |
±2,2 |
±2,2 | |
|
0,5/0,87 |
±4,5 |
±2,8 |
±2,2 |
±2,1 |
Примечания:
-
1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
-
2 Характеристики погрешности ИК указаны для измерений реактивной электроэнергии на интервале времени 30 минут.
Таблица 5 - Основные технические характеристики И К АИИС КУЭ МУП «РГРЭС»
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество И К |
136 |
|
Нормальные условия: параметры сети:
для ИК №№ 1-4, 9, 10, 14, 15,20, 34, 50, 65,83,84, 86,91-98, 105, 112, 114,116-133 для остальных ИК
температура окружающей среды, °C |
от 98 до 102 от 1 до 120 от 5 до 120 0,9 от 49,8 до 50,2 от ±15 до ±25 |
Продолжение таблицы 5
|
1 |
2 |
|
Условия эксплуатации: | |
|
параметры сети: | |
|
- напряжение, % от Ином |
от 90 до 110 |
|
- ток, % от 1ном: | |
|
для ИК №№ 1-4, 9, 10, 14, 15, 20, 34, 50, 65, 83, 84, 86, 91-98, 105, | |
|
112,114,116-133 |
от 1 до 120 |
|
для остальных ИК |
от 5 до 120 |
|
- коэффициент мощности: | |
|
- costp |
от 0,5 до 1,0 |
|
- sintp |
от 0,5 до 0,87 |
|
- частота, Гц |
от 49,8 до 50,2 |
|
температура окружающей среды для ТТ и TH, °C |
от -45 до +40 |
|
температура окружающей среды в месте расположения счетчиков, °C |
от +10 до +35 |
|
Надежность применяемых в АИИС КУЭ компонентов: | |
|
счетчики: | |
|
- среднее время наработки на отказ, ч, не менее |
90000 |
|
- среднее время восстановления работоспособности, ч |
2 |
|
У СВ-2: | |
|
- среднее время наработки на отказ, ч, не менее |
35000 |
|
- среднее время восстановления работоспособности, ч |
2 |
|
сервер: | |
|
- среднее время наработки на отказ, ч, не менее |
256554 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации: | |
|
счетчики: | |
|
- тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
113,7 |
|
- при отключении питания, лет, не менее |
л |
|
сервер: | |
|
‘ - хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
Защита технических и программных средств АПИС КУЭ МУП «РГРЭС» от несанкционированного доступа:
-
- клеммники вторичных цепей измерительных трансформаторов имеют устройства для пломбирования;
-
- панели подключения к электрическим интерфейсам счетчиков защищены механическими пломбами;
-
- наличие защиты на программном уровне - возможность установки многоуровневых паролей на счетчиках, УССВ, сервере;
-
- организация доступа к информации ИВК посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала;
-
- защита результатов измерений при передаче информации (возможность использования цифровой подписи).
Наличие фиксации в журнале событий счетчика следующих событий:
-
- фактов параметрирования счетчика;
-
- фактов пропадания напряжения;
-
- фактов коррекции времени.
Возможность коррекции времени в:
-
- счетчиках (функция автоматизирована);
-
- сервере, АРМ (функция автоматизирована).
Возможность сбора информации:
-
- о состоянии средств измерений;
-
- о результатах измерений (функция автоматизирована). Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
Знак утверждения типа
наносится на титульные листы эксплуатационной документации на АИИС КУЭ МУП «РГРЭС» типографским способом.
Комплектность средства измерений
Комплектность АИИС КУЭ КУЭ МУП «РГРЭС» определяется проектной документацией на систему. В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.
Комплектность АИИС КУЭ представлена в таблице 6.
Таблица 6 - Комплектность АИИС КУЭ МУП «РГРЭС»
|
Наименование |
Обозначение |
Количество |
|
Трансформаторы тока |
ТОЛ-СЭЩ-Ю |
20 шт. |
|
Трансформаторы тока проходные с литой изоляцией |
ТПЛ-10 |
32. шт. |
|
Трансформаторы тока |
ТПЛМ-10 |
16 шт. |
|
Трансформаторы тока |
ТОЛ-10 |
22 шт. |
|
Трансформаторы тока опорные |
ТОП-0,66 |
27 шт. |
|
Трансформаторы тока |
тпол-ю |
106 шт. |
|
Трансформаторы тока |
ТПЛ-СЭЩ-10 |
2 шт. |
|
Трансформаторы тока |
ТВК-10 |
2 шт. |
|
Трансформаторы тока |
ТПЛ-10-М |
22 шт. |
|
Трансформаторы тока |
ТЛК-10 |
2 шт. |
|
Трансформаторы тока |
ТПФМ-10 |
2 пгг. |
|
Трансформаторы тока шинные |
ТШП-0,66 |
39 шт. |
|
Трансформаторы тока |
ТОЛ-10-1 |
2 шт. |
|
Трансформаторы напряжения |
знолп |
27 шт. |
|
Трансформаторы напряжения |
Н АМИТ-10 |
16 шт. |
|
Трансформаторы напряжения |
НТМИ-10-66 |
6 шт. |
|
Трансформаторы напряжения |
НАМИТ-10-2 |
14 шт. |
|
Трансформаторы напряжения |
НАМИ-10-95 УХЛ2 |
39 шт. |
|
Трансформаторы напряжения |
НТМИ-6 |
21 шт. |
|
Трансформаторы напряжения |
НТМК-10 |
1 шт. |
|
Трансформаторы напряжения |
нолп |
2 шт. |
|
Трансформаторы напряжения |
знол |
21 шт. |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03 |
136 шт. |
|
Устройства синхронизации времени |
УСВ-2 |
1 ш т. |
|
Сервер |
- |
1 шт. |
|
Методика поверки |
МП-578/446-2008 |
1 экз. |
|
Паспорт-формуляр |
ГДАР.411711.070.ПФ |
1 экз. |
Поверка
осуществляется по документу МП-578/446-2008 с изменением № 1 «ГСИ. Система
автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП «РГРЭС». Методика поверки», утвержденному ФБУ «Ростест-Москва» 25 мая 2017 г.
Документы на поверку измерительных компонентов:
ТТ по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
-
- TH по ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки;
-
- TH по МИ 2845-2003 ГСИ. Измерительные трансформаторы напряжения 6/V3...35 кВ. Методика поверки на месте эксплуатации;
-
- счетчик электрической энергии СЭТ-4ТМ.03 - в соответствии с методикой поверки ИЛГШ.411152.124 РЭ1, являющейся приложением к руководству по эксплуатации ИЛГШ.411152.124 РЭ, согласованной руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 10 сентября 2004 г.;
-
- УСВ-2 - в соответствии с документом ВЛСТ.00.001.И1 «Устройство синхронизации времени УСВ-2. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 12.05.2010 г.
Основные средства поверки:
-
- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS) (регистрационный номер в Федеральном информационном фонде 27008-04);
-
- переносной компьютер с ПО и оптический преобразователь для работы со счетчиками системы и ПО для работы с радиочасами МИР РЧ-01;
термометр по ГОСТ 28498-90: диапазон измерений температуры от минус 40 до плюс 50 °C, цена деления 1 °C.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке АИИС КУЭ.
Сведения о методиках (методах) измерений
приведены в документе ФР.1.34.2015.20459 «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «РГМЭК» (МУП «РГРЭС» 3 очередь)».
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) МУП «РГРЭС»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Изготовитель
Муниципальное унитарное предприятие «Рязанские городские распределительные электрические сети» (МУП «РГРЭС»)
ИНН: 6227007428
Адрес: 390023, г. Рязань, ул. Радищева, д. 5
Телефон: (4912) 25-23-00
Факс: (4912)21-11-00
Модернизация системы автоматизированной информационно-измерительной ком-мерческого учета электроэнергии (АИИС КУЭ) МУП «РГРЭС» в части внесенных изменений проведена:
Общество с ограниченной ответственностью «Энергоинтеграция»
(ООО «Энергоинтеграция»)
ИНН: 7704760530
Адрес: 115114, г. Москва, ул. Дербеневская, д.1, стр.6
Телефон: (495) 665-82-06
Заявитель
Общество с ограниченной ответственностью «Альфа-Энерго» (ООО «Альфа-Энерго»)
ИНН: 7707798605
Адрес: 119435, г. Москва, Большой Саввинский пер., д. 16, пом. 1
Телефон: (499) 917-03-54
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон; (495) 544-00-00
E-mail: kcsms@sovtest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
В части внесенных изменений:
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437 55 77
Факс: (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
