ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы видеофиксации нарушений правил дорожного движения «Автопатруль Универсал» (далее системы) предназначены для измерений скорости движения приближающихся и удаляющихся транспортных средств (далее по тексту ТС), а также для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат системы и ее составных частей.

Принцип действия систем основан на измерении скорости движения ТС радиолокационным методом (основан на эффекте Доплера), косвенным методом путем измерения расстояния, пройденного ТС в зоне контроля за фиксированный интервал времени, либо путем измерения интервала времени, за который ТС проходит известное расстояние.

Автоматическая синхронизация шкалы времени системы с национальной шкалой времени Российской Федерации UTC(SU), а также определение координат составных частей системы осуществляется путем приема и обработки сигналов космических навигационных систем ГЛОНАСС/GPS с помощью блока навигации, входящего в состав системы.

Системы имеют возможность автоматической фиксации нарушений правил дорожного движения относительно разметки на автомобильных дорогах (выделенная полоса, перекресток, стоянка).

Системы конструктивно состоят из: управляющих контроллеров и/или фоторадарных контроллеров, IP-видеокамер, ИК-прожекторов и шкафов коммутационных.

Системы могут быть укомплектованы:

управляющими контроллерами моделей STS-532, STS-529, STS-533, STS-526; фоторадарными контроллерами модели STS-525;

IP-видеокамерами моделей SDP-857A, SDP-858A, SDP-827A;

ИК-прожекторами моделей STS-10235, STS-10245.

Состав систем, определяется по заказу в зависимости от решаемых задач.

Управляющий контроллер является основным элементом системы и выполнен в пыле-влагозащищенном корпусе. Управляющий контроллер выполняет функции обработки и обмена информацией. Все модели управляющих контроллеров выполнены по модульному принципу и содержат вычислительный блок, блоки питания, коммутатор связи, блок навигации и определения времени, контроллер температуры, вентиляторы, роутер, датчик вскрытия, контакторы, розетка электропитания, средства терморегуляции, автоматы подключения электропитания, GPS/GSM/WiFi-антенны. Состав управляющих контроллеров может меняться в зависимости от модели.

Фоторадарный контроллер STS-525 и управляющий контроллер STS-526 состоят из радара, IP-видеокамеры, вычислительного блок, контроллера температуры, блока навигации и определения времени, GPS/GSM/WiFi-антенн размещенные в пыле-влагозащищенных корпусах. Контроллеры имеют панель индикации, которая информирует об электропитании и наличии тревог и неисправностей, а также возможность сохранения данных на энергозависимом флеш-накопителе контроллера посредством герметичного USB разъема. Контроллер имеет герметичный разъем для подключения внешних средств связи и настройки системы по Ethernet интерфейсу. Фоторадарные контроллеры представлены двумя моделями, отличающиеся количеством контролируемых полос движения.

IP-видеокамеры SDP-857A являются распознающими, которые устанавливаются совместно с ИК-прожекторами и предназначены для фиксации государственных регистрационных знаков (ГРЗ) ТС.

IP-видеокамеры SDP-858A, SDP-827A являются обзорными и обеспечивают контроль дорожной ситуации и фото-видео фиксацию ТС.

IP-видеокамеры SDP-827A являются поворотными и обеспечивают контроль дорожной ситуации и фото-видео фиксацию ТС.

ИК-прожекторы обеспечивают работу системы в любое время суток без дополнительного освещения.

Блоки навигации и определения времени осуществляет прием данных о точном времени и географических координатах и позволяют синхронизировать внутреннюю шкалу времени системы со шкалой UTC (SU).

Шкаф коммутационный, предназначен для связи между несколькими контроллерами и имеет возможность подключения дополнительного оборудования для увеличения запаса мощности, коммутации связи и средств контроля энергопотребления.

Способы установки систем указаны в Руководстве по эксплуатации

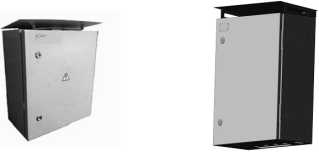

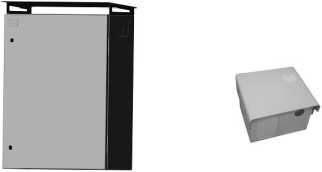

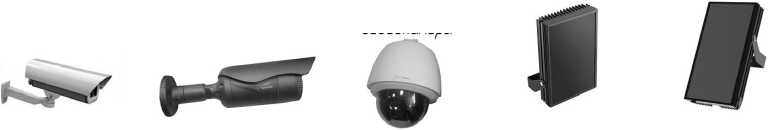

Общий вид систем, возможные варианты размещения и комплектации представлен на рисунке 1.

Управляющие контроллеры Управляющие контроллеры STS-532               STS-529

Управляющие контроллеры Фоторадарные контроллеры STS-533                STS-525

Управляющие контроллеры STS-526

Распознающие

1Р-видеокомеры

Обзорные

1Р-видеокамеры

1Р-видеокамеры

SDP-857A

/Р-видеокамеры

SDP-858A

IP-видеокамеры     ИК-прожекторы    ИК-прожекторы

SDP-827A          ‘STS-10235        STS-102^5

Рисунок 1 - Общий вид составных частей систем и комплектация для автоматической фиксации нарушений правил дорожного движения

Шкафы коммутационные

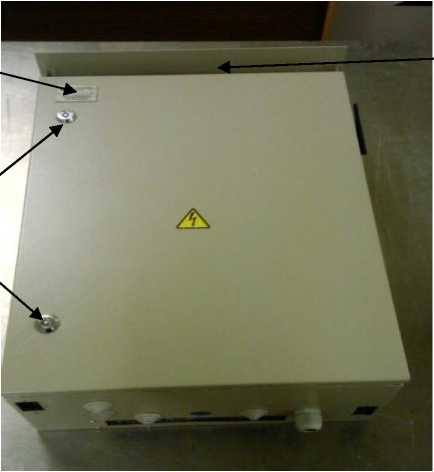

Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа представлена на рисунке 2.

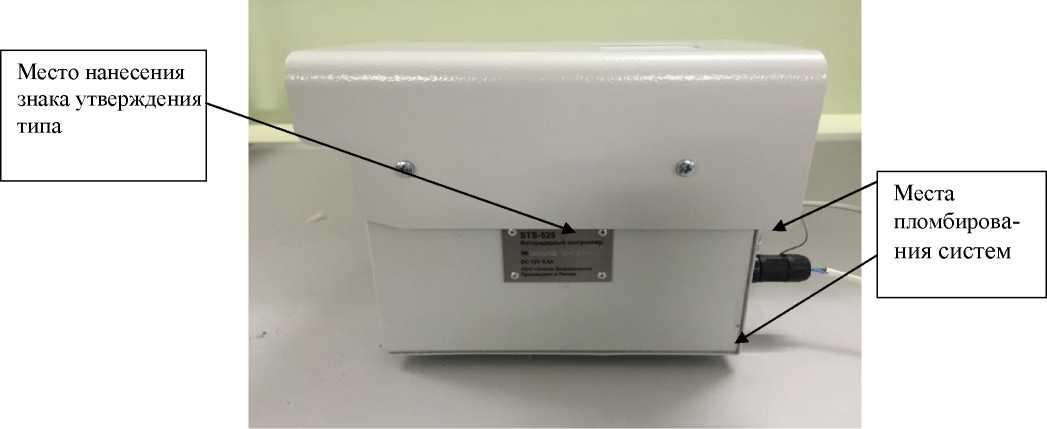

Рисунок 3 - Схема пломбировки от несанкционированного доступа и места нанесения знака утверждения типа фоторадарных контроллеров и контроллеров с функцией фотофиксации

Метрологически значимая часть специального программного обеспечения (СПО) обеспечивает определение координат систем и текущего времени, расчета интервалов времени.

В функции, выполняемые встроенным в системы СПО входит:

а) предварительная настройка модулей фотофиксации перед работой;

б) извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ±1 с/сутки при отсутствии сигналов от опорного источника;

в) правильное (достоверное) распознавание ГРЗ ТС;

г) первичная обработка полученного фотоматериала со следующими характеристиками:

- формат обрабатываемого файла изображения- TIF, BMP или JPG с компрессией без потерь;

-характеристики изображений ГРЗ размещаются в кадре целиком. Изображения символов визуально различимы, четкие, не размытые.

Защита программного обеспечения от изменения метрологически значимой части реализована путем установки электронных ключей.

Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные метрологически значимой части СПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус систем с помощью этикетки, выполненной типографским способом.

Таблица 4 - Комплектность систем

Продолжение таблицы 4

осуществляется по документу СТВФ.424252.025МП «Системы видеофиксации нарушений правил дорожного движения «Автопатруль Универсал». Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 10.07.2019.

Основные средства поверки:

• -  имитатор скорости движения «ИС-24/3» (рег. № 61460-15);

• -  аппаратура навигационно-временная потребителей глобальных навигационных

спутниковых      систем      ГЛОНАСС/GPS/GALLILEO/SBAS      NV08C-CSM-DR

(рег. № 52614-13);

• -  модуль коррекции времени МКВ-02Ц» (рег. № 44097-10);

• -  курвиметр дорожный универсальный для определения ровности покрытия автодорог

УДК «РОВНОСТЬ» (рег. № 38179-08);

• -  лазерный дальномер LEICA DISTO D510, (рег. № 41142-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Федерального агентства по техническому регулированию и метрологии от «31» июля 2018 г. № 1621. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытаний

Система видеофиксации нарушений правил дорожного движения «Автопатруль Универсал». Технические условия СТВФ.424252.025 ТУ

Общество с ограниченной ответственностью «Основа Безопасности» (ООО «Основа Безопасности»)

ИНН 2634806098

Адрес: 355000, Ставропольский край, г. Ставрополь, ул. Ковалева, д. 19 Телефон (факс): 8 (8652) 501-701

E-mail: info@stilsoft.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево

Телефон (факс): 8 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа 30002-13 от 11.05.2018.
