Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» октября 2018 г. № 2183

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки трубопоршневые ТПУ «Сапфир-М НГИ»

Установки трубопоршневые ТПУ «Сапфир-М НГИ» предназначены для измерений, хранения и передачи единиц объема и объемного расхода протекающей жидкости.

Принцип действия установок трубопоршневых ТПУ «Сапфир-М НГИ» заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок трубопоршневых ТПУ «Сапфир-М НГИ». Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода (счетчик, расходомер) или систему измерения, сигнал с которой подается на вход вторичной электронной аппаратуры. Накопленный преобразователем расхода, за время прохождения шаровым поршнем калиброванного участка, объем сравнивается с объемом калиброванного участка установки трубопоршневой ТПУ «Сапфир-М НГИ».

Установки трубопоршневые ТПУ «Сапфир-М НГИ» являются однонаправленными.

Установки трубопоршневые ТПУ «Сапфир-М НГИ» имеют стационарное и передвижное исполнение.

Установки трубопоршневые ТПУ «Сапфир-М НГИ» выпускаются в следующих модификациях: Сапфир-М НГИ-50, Сапфир-М НГИ-100, Сапфир-М НГИ-300, Сапфир-М НГИ-500, где последняя цифра означает максимальный расход ТПУ.

Установки трубопоршневые ТПУ «Сапфир-М НГИ» состоят из следующих основных узлов: измерительного участка, свободно перемещающегося шарового поршня, детекторов положения шарового поршня, двухходового переключающего крана-манипулятора. Для измерения температуры применяются преобразователи температуры или термометры с диапазоном измерений от 0 до плюс 100 ^оС с пределами допускаемой абсолютной погрешности при измерении температуры ±0,2 ^оС. Для измерения давления измеряемой среды применяются преобразователи давлений с пределами допускаемой приведенной погрешности при измерении давления ±0,6% и (или) манометры показывающие с классом точности 0,6 с диапазоном измерений, соответствующими диапазону давления измеряемой среды. Применяются средства измерений температуры и давления утвержденного типа.

Общий вид установок трубопоршневых ТПУ «Сапфир-М НГИ» приведен на рисунке 1.

Рисунок 1 - Общий вид установок трубопоршневых ТПУ «Сапфир-М НГИ»

Пломбировка установок трубопоршневых ТПУ «Сапфир-М НГИ» осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов положения шарового поршня, через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах измерительного участка. Схемы пломбировки от несанкционированного доступа, обозначения мест нанесения знака поверки приведены на рисунках 2 и 3.

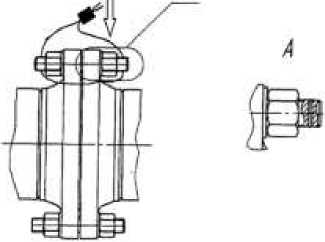

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки фланцевых соединений калиброванного участка установок трубопоршневых ТПУ «Сапфир-М НГИ»

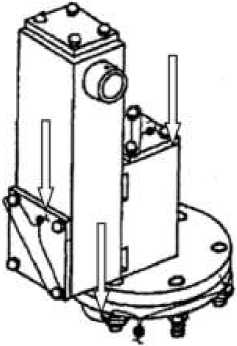

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки детекторов положения шарового поршня установок трубопоршневых ТПУ «Сапфир-М НГИ»

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на поверхности установок трубопоршневых ТПУ «Сапфир-М НГИ», фотохимическим способом и в верхнюю центральную часть титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 0576-1-2017 «Инструкция. ГСИ. Установки трубопоршневых ТПУ «Сапфир-М НГИ». Методика поверки», утвержденному ФГУП «ВНИИР» 03 февраля 2017 г.

Основные средства поверки:

• - вторичный эталон единицы объемного расхода и объема жидкости в потоке в соответствии с частью 1 приказа Росстандарта от 07.02.2018 г. № 256;

• - рабочий эталон 1-го разряда единиц объемного расхода и объема жидкости в потоке в соответствии с частью 1 или 2 приказа Росстандарта от 07.02.2018 г. № 256.

Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке установок трубопоршневых ТПУ «Сапфир-М НГИ», а также на пломбы, установленные в соответствии с рисунками 2 и 3.

приведены в эксплуатационном документе.

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-022-14705371-2016 Установки трубопоршневые ТПУ «Сапфир-М НГИ». Технические условия. С изменениями №1
