МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 декабря 2019 г.

Москва

О переоформлении, продлении срока действия свидетельства № 19789 об утверждении типа средств измерений «Спектрометры эмиссионные «Минилаб СЛ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации. 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Спектральная лаборатория», г. Санкт-Петербург, от 29 ноября 2019 г. № 065/2019 приказываю:

• 1. Внести изменения в описание типа спектрометров эмиссионных «Минилаб СЛ», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 28581-05, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Продлить срок действия свидетельства № 19789 об утверждении типа спектрометров эмиссионных «Минилаб СЛ» на последующие 5 лет. .

  19789 об утверждении типа СЛ», зарегистрированных по обеспечению единства связи с переименованием

• 3.  Переоформить свидетельство № спектрометров

  эмиссионных «Минилаб

  номером 28581-05, в

в Федеральном информационном фонде измерений под изготовителя с ЗАО «Спектральная лаборатория» (г. Санкт-Петербург) на ООО «Спектральная лаборатория» (г. Санкт-Петербург).

• 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                              \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OCE1036E1B07ECFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 05.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «30» декабря 2019 г. № 3450

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры эмиссионные «Минилаб СЛ» предназначены для формирования и измерения аналитического сигнала, пропорционального интенсивности спектральных линий различных элементов, с целью проведения количественного эмиссионного спектрального анализа металлов и сплавов.

В основу работы спектрометра «Минилаб СЛ» (в дальнейшем спектрометр) положен метод эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных линий от содержания элементов в пробе.

Конструктивно спектрометр выполнен в виде мобильного прибора, который можно транспортировать к месту анализа на специальной тележке. Спектрометр «Минилаб СЛ» может так же использоваться и как настольный прибор. Спектрометр состоит из оптико-электронного блока и блока поджига разряда (пистолет-зонд), соединенных между собой кабелем, в котором находится светопровод, трубка для подачи воздуха или аргона и электрические провода. В состав оптико-электронного блока входят полихроматор, где происходит разложение излучения, поступающего на входную щель, в спектр, система регистрации спектра, встроенный компьютер с клавиатурой и манипулятором «мышь», компоненты источника возбуждения спектра и компрессор. Спектрометр может поставляться в модификации «Минилаб СЛ» без устройства продувки аргоном и в модификации «Минилаб СЛ-А» с устройством продувки аргоном. В комплект поставки может быть включена система автономного электропитания, тележка, удлинитель с сорокаметровым кабелем, а также шлифовальная машинка для подготовки поверхности образцов. Все составные части спектрометра, в том числе и поставляемые по специальному запросу, устанавливаются на тележке, специально сконструированной для спектрометра «Минилаб СЛ». Тележка имеет три уровня крепления, на которые устанавливаются различные части спектрометра.

С помощью источника возбуждения спектра спектрометра между исследуемым образцом и электродом, установленным в блоке поджига разряда (пистолете-зонде), создается электрический разряд (низковольтная искра). В спектрометре модификации «Минилаб СЛ-А» промежуток между образцом и подставным электродом продувается потоком спектрально чистого аргона, а в модификации «Минилаб СЛ» - потоком воздуха от компрессора. Электрический разряд обеспечивает испарение и возбуждение свечения атомов образца, т.е. в промежутке между образцом и электродом образуется излучающая плазма.

Излучение плазмы направляется по оптоволоконному кабелю на входную щель поли-хроматора с вогнутой дифракционной решеткой, разлагающей излучение в спектр. Выделенное входной щелью излучение попадает на поворотное зеркало, а затем заполняет дифракционную решётку. Полихроматор построен по схеме Пашен-Рунге, в которой входная щель, вогнутая нарезная дифракционная решетка и приемники излучения установлены на круге Роуланда с диаметром 250мм. Вогнутая дифракционная решетка с радиусом кривизны 250 мм и числом штрихов 2400 на миллиметр работает в первом порядке дифракции и разлагает поток излучения

Лист № 2 всего листов 6 в спектр, фокусируя его на дуге круга Роуланда. Обратная линейная дисперсия (1-й порядок спектра) - 1,67 нм/мм. Полихроматор формирует пучки лучей монохроматического излучения в виде спектральных линий. Совокупность спектральных линий представляет собой спектр, характеризующий состав образца: каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от содержания элементов в пробе. Разложенный спектр регистрируется посредством системы регистрации спектра на базе набора фотодиодных линейных приборов с зарядовой связью (ПЗС). В месте фокусировки спектра располагаются пять ПЗС-линеек. Размер фоточувствительной области ПЗС: 29,2 х 0,2 мм. Рабочее поле составляет 29,2 х 5 мм. Количество фоточувствительных элементов одной ПЗС - линейки - 3648. Размер фоточувствительных элементов ПЗС 8 х 200 мкм.

Сигналы с ПЗС-линеек последовательно обрабатываются в аналого-цифровом блоке, в схеме обработки цифровых сигналов (минимальное время цикла накопления спектра - 0,040 с) и через USB-драйвер поступают в компьютер, где происходит накопление сигналов путем математических операций. Встроенный в оптико-электронный блок компьютер также через схему обработки цифровых сигналов управляет работой источника возбуждения спектров и работой ПЗС-линеек. Выбор времени обжига, времен и количеств циклов накоплений, выбор пар аналитических линий и линий сравнения, выбор порядка следования элементов на бланке, выбор параметров работы источника возбуждения спектров и т.д. задается оператором в разных пунктах программного обеспечения.

Система управления, реализованная на базе IBM совместимого встроенного компьютера, обеспечивает автоматическое измерение спектров с занесением результатов измерений в базу данных, тестирование, управление всеми системами спектрометра, оптимизацию режимов измерения, математическую обработку спектральных данных, работу со спектральной базой данных, графическое представление спектров на дисплее и получение твердой копии результатов измерения на принтере.

Спектрометры эмиссионные «Минилаб СЛ» выпускаются в 2-х модификациях: «Минилаб СЛ» без устройства продувки аргоном и в модификации «Минилаб СЛ-А» с устройством продувки аргоном.

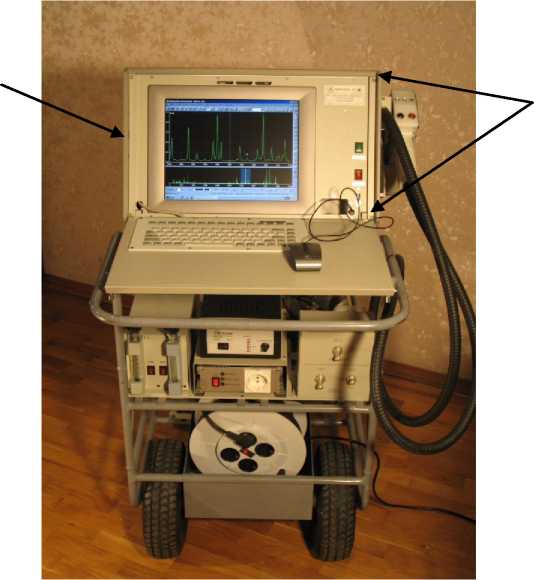

Общий вид спектрометров эмиссионных «Минилаб СЛ» приведен на рисунке 1.

Место нанесения

знака поверки

Места опломбирования прибора

Рисунок 1 - Общий вид спектрометров эмиссионных «Минилаб СЛ»

Лист № 3 всего листов 6 Программное обеспечение

Управление процессом измерения, сбора, обработки, отображения, хранения и передачи информации осуществляется от IBM-совместимого компьютера с помощью специального автономного программного обеспечения «ГРАДУИРОВКА». К метрологически значимой части ПО «ГРАДУИРОВКА» относится исполняемый файл grad.exe. Программным образом осуществляется настройка спектрометра «Минилаб СЛ», оптимизация его параметров, управление работой, построение градуировочных зависимостей на основе анализа стандартных образцов, обработка выходной информации, передача данных, печать и запоминание результатов анализа.

Идентификационные данные программного обеспечения «ГРАДУИРОВКА» приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО «ГРАДУИРОВКА»

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

5.1.12.19

5.1.14.08

Влияние программного обеспечения «ГРАДУИРОВКА» на метрологические характеристики спектрометров «Минилаб СЛ» учтено при нормировании метрологических характеристик спектрометров.

Уровень защиты программного обеспечения «ГРАДУИРОВКА» от преднамеренных и непреднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации спектрометра «Минилаб СЛ» методом компьютерной графики и на этикетку, приклеенную на корпус прибора липкой аппликацией по ТУ 29.01-46-81

Таблица 4 - Комплектность спектрометров эмиссионных «Минилаб СЛ»

осуществляется по документу «ГСИ. Спектрометр эмиссионный «Минилаб СЛ». Методика поверки» Приложение А СМЛ.007.00.000.04 РЭ, утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 08 декабря 2004 г

Основные средства поверки: ГСО 4165-91П, ГСО 2489-91П + 2497-91П состава стали углеродистой и легированной типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г, 12Х1МФ, 25Х1МФ, 30ХН2МФА, 12МХ, В2Ф (комплект УГ0и - УГ9и); ГСО 7170-95 состава сплава алюминиевого типа АМг (комплект М194); ГСО 10216-2013 состава меди (комплект VSM14).

Лист № 6 всего листов 6 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую панель спектрометра, как показано на рисунке 1, и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

Технические условия ТУ 4434-005-34303137-04.

Общество с ограниченной ответственностью «Спектральная лаборатория» (ООО «Спектральная лаборатория»), Россия

ИНН 7841043005

Адрес: 195009, Россия, г. Санкт-Петербург, ул. Михайлова, д 11, корп.216 Юридический адрес: 191028, Россия, г. Санкт-Петербург, ул. Кирочная, д. 5, литер А, пом. 3Н Телефон\ факс: +7 812 385-14-53

Web-сайт: www.spectr-lab.ru Е-mail: in@spectr-lab.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01 Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«30» декабря 2019 г.
