О переоформлении, продлении срока действия свидетельства № 37935 об утверждении типа средств измерений «Преобразователи измерительные СР*» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ГЕОИНЖСЕРВИС», г. Москва, от 30 октября 2019 г. № 371 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа преобразователей измерительных СР*, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 42785-09, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Продлить срок действия свидетельства № 37935 об утверждении типа преобразователей измерительных СР* на последующие 5 лет.

• 3.  Переоформить свидетельство № 37935 об утверждении типа преобразователей измерительных СР*, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 42785-09, в связи с переименованием изготовителя с фирма «Fugro Engineers B.V.», Нидерланды, на фирма «Fugro Netherlands Marine B.V.», Нидерланды.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится s системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СЪЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

1

Приложение

к приказу Федерального агентства по техническому регулированию

и метрологии от «18» декабря 2019 г. № 3056

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные СР* (далее - преобразователи) предназначены для измерения и преобразования силы лобового сопротивления грунта под наконечником преобразователя, силы трения грунта на боковой поверхности и порового давления грунтовых вод в электрические сигналы. Преобразователи измерительные обеспечивают определение механических характеристик грунтов при проведении испытаний в соответствии методом, изложенным в ГОСТ 19912 - 2012 «Грунты. Методы полевых испытаний статическим и динамическим зондированием» и ГОСТ Р ИСО 22476-1-2017 «Геотехнические исследования и испытания. Испытания полевые. Часть 1. Статическое и пьезостатическое зондирование электрическим зондом».

Преобразователь представляет собой зонд (далее - зонд), который вдавливается в грунт при проведении измерений. Зонд имеет единую конструкцию, заключенную в жесткий корпус и содержащую комплекс преобразователей различного назначения. Зонд включает в себя преобразователи силы лобового сопротивления, силы трения на боковой поверхности и преобразователь порового давления.

Принцип действия преобразователя силы (силы лобового сопротивления и силы трения) основан на преобразовании усилий, воздействующих на упругий элемент, в его деформацию, и преобразовании этой деформации с помощью тензорезистор ов, соединенных с элементами термокомпенсации и нормирования по полной мостовой электрической схеме, в аналоговые электрические сигналы, пропорциональные этим усилиям.

Принцип действия преобразователя порового давления состоит в преобразовании давления жидкости, воздействующего на упругий элемент (мембрану) преобразователя, в ее деформацию, и преобразовании этой деформации с помощью тензорезисторов, в аналоговый электрический сигнал, пропорциональный давлению.

Силовоспринимающий конусный наконечник зонда и муфта трения механически отделены друг от друга и корпуса зонда. Зонд имеет два последовательных преобразователя силы тензорезисторного типа с общим упругим элементом. Нижний - для преобразования и измерения силы на наконечнике, и верхний для измерения суммы сил на наконечнике и муфте трения. Сила лобового сопротивления, воспринимаемая наконечником зонда, вызывает деформацию всего упругого элемента обоих преобразователей, а сила трения (сила сопротивления грунта), передаваемая упругому элементу от муфты трения, вызывает дополнительную деформацию только той его части, на которой расположены тензорезисторы преобразователя этой силы. Сигнал нижнего преобразователя определяет силу лобового сопротивления грунта, а разность сигнала верхнего и нижнего преобразователя определяет силу трения, возникающую при непрерывном вдавливании зонда статической нагрузкой в соответствии с методом, изложенным в ГОСТ 19912. Внутри корпуса зонда могут располагаться предварительные усилители сигналов и другие электронные блоки (например, блоки термокомпенсации и др.). Зонд снабжен восьмижильным электрическим кабелем для подключения к серийно выпускаемой вторичной аппаратуре, содержащей усилители, аналого-цифровые преобразователи и ЭВМ с пакетом программного обеспечения, соответствующего конкретным измерительным задачам.

Преобразователи выпускаются различных модификаций, отличающихся площадью поперечного сечения, диапазонами преобразования, массой и габаритными размерами. Преобразователи всех модификаций включают в себя преобразователи силы лобового сопротивления, силы трения на боковой поверхности (муфте трения) и индикатор отклонения по вертикали (инклинометр). В Российской федерации применяют преобразователи трех основных модификаций:   CP15-C75F75P22S21-P1E1M3,   CP10-C50F50P22S21-P1E1M3   и СР10-

C50F50P22S12G3-P1E1M3.

Общая буквенная маркировка всех модификаций: CP*-C*F*X-P*E*M*. При этом, буквы в маркировке модификаций обозначают:

• - СР - общее обозначение типа зондов;

• - С - датчик лобового сопротивления;

• - F - датчик силы трения на боковой поверхности;

• - Х - буквы, обозначающие установленные основные и вспомогательные датчики (например, Р - датчик порового давления, S - датчик угла отклонения от вертикали (инклинометр с диапазоном показаний от 0 до 20 угловых градусов)). В случае установки преобразователя порового давления, во второй группе символов маркировки ставится символ Р и две цифры. Первая цифра обозначает место установки датчика: 1 - на наконечнике, 2 - за наконечником, 3 -за муфтой трения. Вторая цифра - максимальное измеряемое значение в МПа. В зависимости от решаемых задач и условий использования, используются датчики с различными рабочими диапазонами;

• - РЕМ - расширение, используемое для обозначения дополнительной информации (тип электрического соединения, тип механического соединения (резьбы) и т.п.).

В зависимости от условий применения, зонды могут иметь варианты исполнения с дополнительными функциональными возможностями, которые отображаются соответствующей буквой в маркировке зонда.

Т - зонд содержит дополнительный индикатор температуры с диапазоном показаний от минус 10 до 50 °С, служащий для контроля рабочих условий эксплуатации зонда в глубинных слоях грунта.

G - зонд дополнительно снабжен индикатором фронта звуковой волны (рабочий диапазон выходного сигнала от 0 до 4 В), для подключения к нему внешней анализирующей аппаратуры ударных звуковых волн от внешнего источника на поверхности.

Е - на боковой поверхности для электрического кожуха корпуса зонда (выше муфты трения) расположены два изолированных медных кольца с выводами внутрь корпуса, используемыми для подключения к ним внешнего преобразователя для измерений электропроводности грунта.

М - магнитометр.

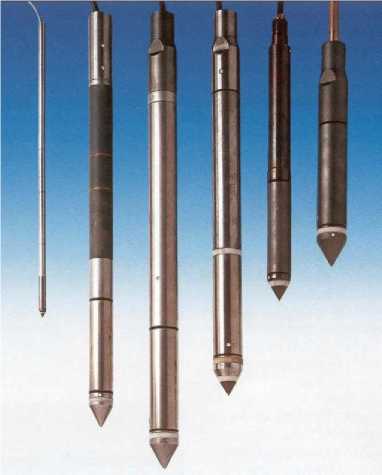

Рисунок 1 - Общий вид преобразователя измерительного СР*

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблице 1 - Метрологические характеристики преобразователей

Таблица 2 - Основные технические характеристики преобразователей

наносится на титульный лист руководства по эксплуатации типографским способом и на транспортировочный контейнер печатным способом или наклейки установленного образца.

Комплектность средства измерений

Таблица 3 - Комплектность преобразователей СР*

осуществляется

• - для преобразователя силы лобового сопротивления грунта под наконечником зонда и силы сопротивления грунта на боковой поверхности зонда по методике МИ 2272-93 «ГСИ. Датчики силоизмерительные тензометрические. Методика поверки»;

• - для преобразователя давления по МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».

Основные средства поверки:

Машины силовоспроизводящие 3-го разряда в соответствии с ГОСТ Р 8.663-2009 и манометры деформационные и цифровые,

калибраторы давления - рабочие эталоны 4-го разряда в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 29 июня 2018 года № 1339.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерительных преобразователей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 28836-90 Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 года № 1339. Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа

ГОСТ Р ИСО 22476-1-2017 Геотехнические исследования и испытания. Испытания полевые. Часть 1. Статическое и пьезостатическое зондирование электрическим зондом

ГОСТ 19912-2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

Техническая документация фирмы «Fugro Netherlands Marine B.V» , Нидерланды

Фирма «Fugro Netherlands Marine B.V.», Нидерданды

Адрес: P.O. Box130, 2631 RT, 4 Prismastraat, Nootdorp, The Netherlands

Web-сайт: www.fugro.com
