ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры, мановакуумметры показывающие с трубкой Бурдона PANAM
Назначение средства измеренийМанометры, вакуумметры, мановакуумметры показывающие с трубкой Бурдона PANAM (далее - приборы) предназначены для непрерывных измерений избыточного (в том числе вакуумметрического и мановакуумметрического давления газов) давления жидких и газообразных сред.
Описание средства измеренийПринцип действия приборов основан на использовании зависимости между измеряемым давлением и упругой деформацией измерительной пружины, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки.
Конструктивно приборы выполнены в виде цилиндрического корпуса, в котором размещены: измерительная пружина (трубка Бурдона), передаточный механизм, циферблат со шкалой и показывающей стрелкой, штуцер для присоединения к магистрали давления.
Измерительная пружина (трубка Бурдона) представляет собой полую внутри трубку, согнутую в спираль или дугу, один конец трубки закрыт, другой соединен со штуцером, через который в нее поступает рабочая среда для измерения ее давления. Под воздействием измеряемого давления измерительная пружина распрямляется, это приводит к перемещению запаянного конца трубки, который через тягу соединен с зубчатым сектором, воздействующим на шестерню со стрелкой. Угол отклонения стрелки на шкале прибора показывает значение измеряемого давления.
Для защиты внутренних устройств и для снижения воздействия вибрации приборы могут заполняться демпфирующей жидкостью.
Приборы могут поставляться в комплекте с инструментальными клапанами и клапанными блоками (манифольдами), монофланцами, приборными предохранительными клапанами, поворотными приборными соединителями и другими вспомогательными изделиями. Примеры комплектных поставок манометров с другими изделиями приведены на рисунке 3.
Приборы изготавливаются пяти модификаций: PSFS, PWPS, PGFB, PZPS, PGFS, отличающихся исполнением, габаритными размерами, метрологическими и техническими характеристиками и местом присоединения к технологическому процессу.
Конструкция приборов не предусматривает в обязательном порядке нанесение на корпус знака поверки.
Пломбирование приборов не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр прибора, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на тыльную часть корпуса типографским способом на самоклеящуюся этикетку и/или способом лазерной гравировки.

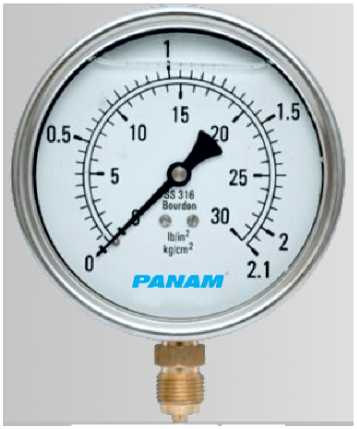

Общий вид приборов представлен на рисунке 1.
Изображение места нанесения серийного номера представлено на рисунке 2.
модификация PSFS
модификация PWPS
модификация PGFB
модификация PZPS
модификация PGFS

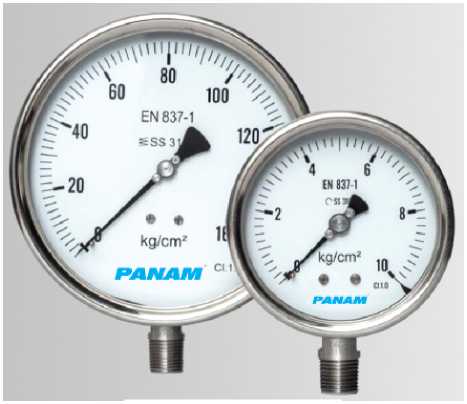

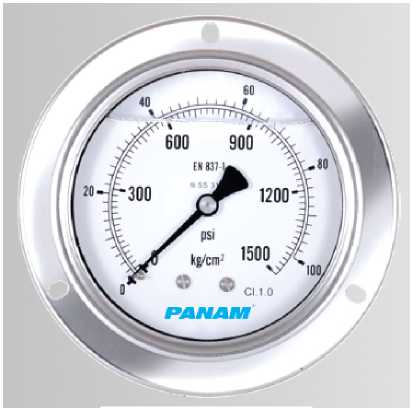

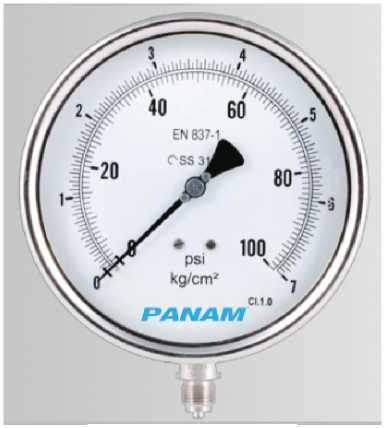

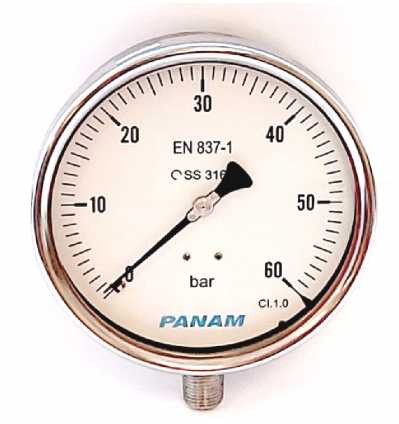

Рисунок 1 - Общий вид приборов
Pressure gauge
Место нанесения серийного номера

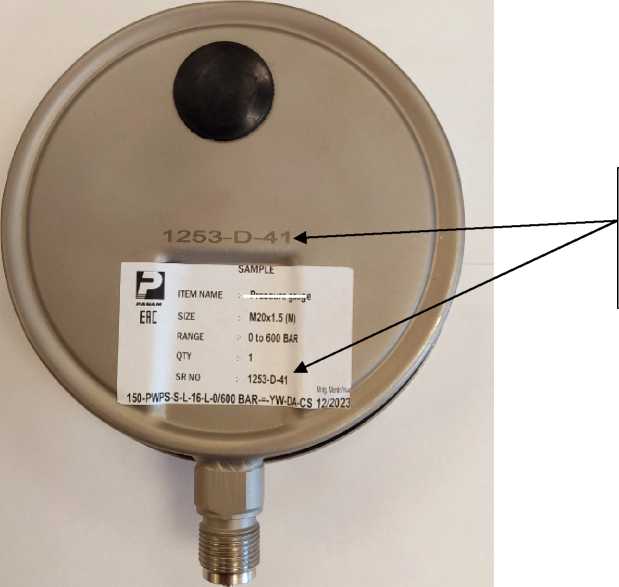

Рисунок 2 - Место нанесения серийного номера
|
6000 | |
|
PANAM |
psiV bar Kl.1,0 |

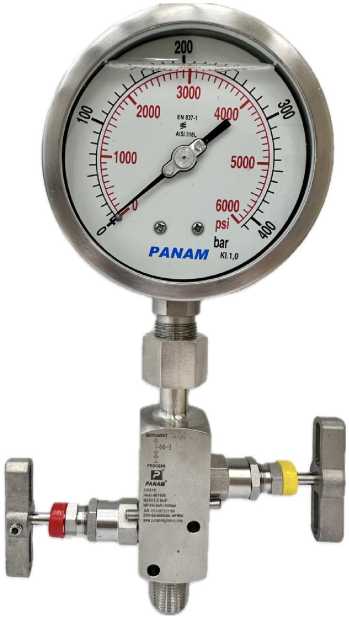

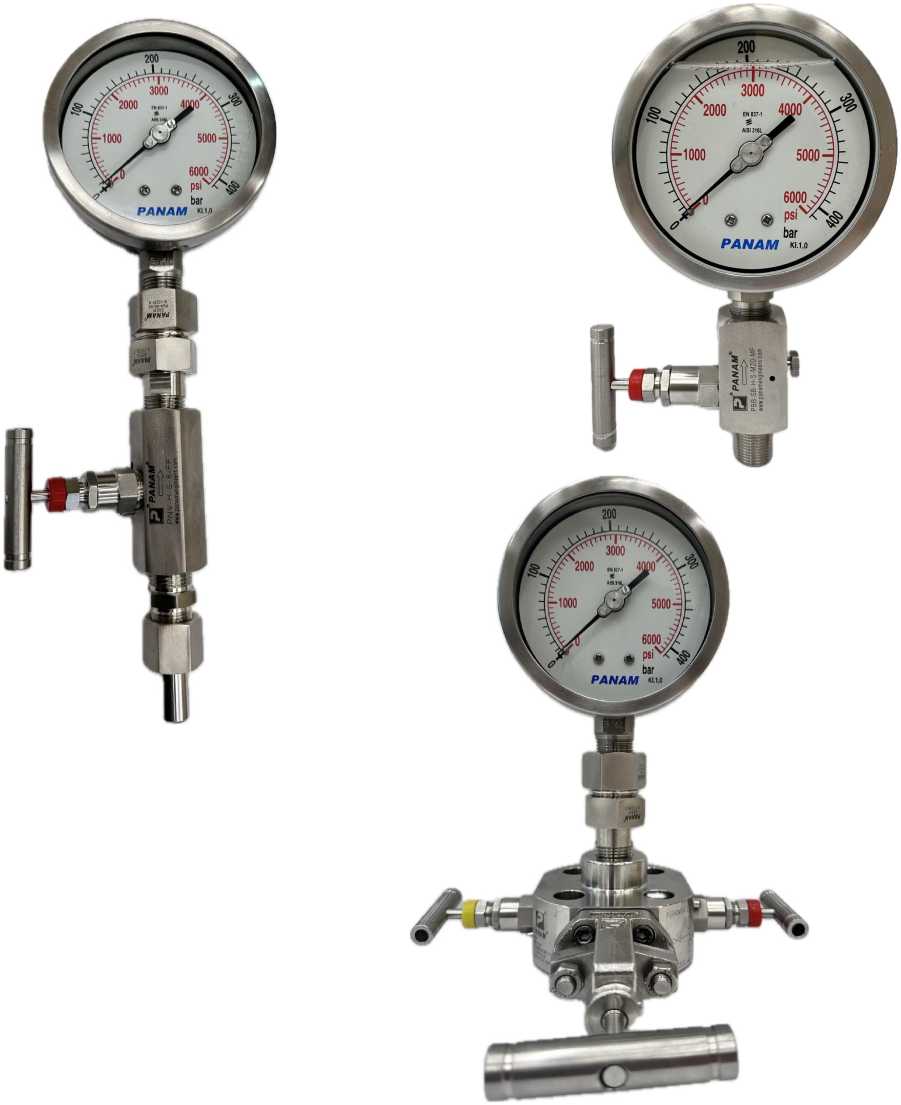

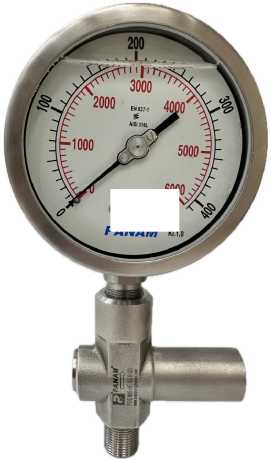

Рисунок 3 - Варианты поставки манометров в комплекте с дополнительными изделиями
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления, бар (кПа) 1), 2) |
от -1 до 0 (от -100 до 0,0); от -1 до 0,6 (от -100 до 60,0); от -1 до 1,5 (от -100 до 150,0); от -1 до 3,0 (от -100 до 300,0); от -1 до 5,0 (от -100 до 500,0); от -1 до 9,0 (от -100 до 900,0); от -1 до 15,0 (от -100 до 1500,0); от -1 до 24,0 (от -100 до 2400,0) |
|
бар (кПа) 1) |
от 0 до 0,6 (от 0 до 60,0); от 0 до 1,0 (от 0 до 100,0); от 0 до 1,6 (от 0 до 160,0); от 0 до 2,5 (от 0 до 250,0); от 0 до 4,0 (от 0 до 400,0); от 0 до 6,0 (от 0 до 600,0); от 0 до 6,865 (от 0 до 686,5); |
|
бар (МПа) 1) |
от 0 до 10,0 (от 0 до 1); от 0 до 16,0 (от 0 до 1,6); от 0 до 25,0 (от 0 до 2,5); от 0 до 40,0 (от 0 до 4,0); от 0 до 60,0 (от 0 до 6,0); от 0 до 100,0 (от 0 до 10,0); от 0 до 160,0 (от 0 до 16,0); от 0 до 250,0 (от 0 до 25,0); от 0 до 400,0 (от 0 до 40,0); от 0 до 600,0 (от 0 до 60,0); от 0 до 1000,0 (от 0 до 100,0) |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности приборов, y, % 2):
|
±1,0 ±1,0; ±1,6 ±1,6 ±1,0 ±1,0; ±1,6 |
|
Вариация показаний, % от диапазона измерений |
1 Y 1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С |
±0,3 |
_______Наименование характеристики
Значение
Примечания:
-
1) Диапазон измерений равен диапазону показаний. Приборы могут быть отградуированы в других единицах измерения давления, допущенных к применению в Российской Федерации.
-
2) Класс точности приборов соответствует пределу их допускаемой основной приведенной к диапазону измерений погрешности.
-
3) В зависимости от исполнения, конкретное значение приведено на циферблате прибора и в паспорте.
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +60; от -60 до +60 1) |
|
- относительная влажность, %, не более |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Масса, кг, не более: 2) - без заполнения демпфирующей жидкостью |
от 0,10 до 2,02 |
|
- с заполнением демпфирующей жидкостью |
от 0,17 до 3,52 |
|
Габаритные размеры 1) 2) (диаметр корпуса хглубина х высота), мм, не более - модификация PSFS |
от 132,0х58,0х109,0 до 186,0х62,0х166,0 |
|
- модификация PWPS |
от 68,6х33,0х78,0 до 265,0х51,5х270,0 |
|
- модификация PGFB |
от 67,7х33,0х78,0 до 108,0х37,0х122,0 |
|
- модификация PZPS |
от 109,0х49,0х122,0 до 176,0х51,5х1756,0 |
|
- модификация PGFS |
от 67,7х32,5х78,0 до 108х51,0х122,0 |
|
Примечание: 1) Приборы для работы при температуре окружающего воздуха от -60 °С до +60 °С | |
|
изготавливаются опционально, по запросу заказчика. 2) В зависимости от модификации и исполнения, конкретное значение приведено | |
|
в паспорте. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометры, вакуумметры, мановакуумметры показывающие с трубкой Бурдона PANAM |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Инструментальные клапаны, клапанные блоки (манифольды), монофланцы, приборные предохранительные клапаны, поворотные приборные соединители и другие вспомогательные изделия |
- |
В соответствии с заказом |
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653
Стандарт предприятия PANAM ENGINEERS LTD, Индия
ПравообладательPANAM ENGINEERS LTD, Индия
Адрес: 203, Jaisingh Business Center, Parsiwada, Sahar Road, Andheri (East), Mumbai, Maharashtra, 400099, Индия
Телефон: +91 87996 14131
E-mail: sales@panam.in
Web-сайт: www.panam.in
ИзготовительPANAM ENGINEERS LTD, Индия
Адрес: 203, Jaisingh Business Center, Parsiwada, Sahar Road, Andheri (East), Mumbai, Maharashtra, 400099, Индия
Адрес места деятельности: Survey No. 192, NH-8 At & Post - Piludra, Taluka Prantij, Dist: Sabarkantha, Gujarat, 383120, Индия
Телефон: +91 87996 14131
E-mail: sales@panam.in
Web-сайт: www.panam.in
Испытательный центр«Всероссийский
Федеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы»
(ФГБУ «ВНИИМС»)
Адрес юридического лица: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66 E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
В части вносимых изменений
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13
