№1588 от 02.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 265662
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1588 от 02.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» августа 2021 г. № 1588
Лист № 1
Всего листов 5
Регистрационный № 64285-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Наборы пробных очковых линз НПОЛ
Назначение средства измеренийНаборы пробных очковых линз НПОЛ предназначены для измерения задней вершинной рефракции очков, необходимых для корригирования недостатков оптической системы глаза.
Описание средства измеренийПринцип действия наборов пробных очковых линз НПОЛ основан на методе субъективной пробы, т.е. подборе очковой линзы или призмы такой оптической силы, при которой максимально компенсируются недостатки зрения, и создается наиболее комфортное зрительное ощущение.
Наборы пробных очковых линз НПОЛ состоят из ряда сферических и цилиндрических линз, пробных призм, а также дополнительных элементов. Конструкция набора позволяет с достаточной степенью точности определить необходимую коррекцию и положение главных осей астигматического глаза, а также провести другие исследования зрения.
Линзы, входящие в набор, изготовлены из бесцветного оптического стекла, дополнительные элементы - из цветных стекол или пластмассы, и вставлены в металлические ободки с рукояткой. На рукоятке наносится номинальное значение оптической силы линзы, на ободках цилиндрических линз указывается направление главного сечения нулевого действия линзы или призмы, на рукоятках дополнительных элементов - условное обозначение. Набор помещается в футляр с отдельным гнездом для каждого элемента. Наборы пробных очковых линз НПОЛ представлены в двух исполнениях, отличающихся друг от друга количеством элементов НПОЛ (270 шт.) и НПОЛ-1 (214 шт.).
Нанесение знака поверки на наборы пробных очковых линз НПОЛ не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое обозначение.

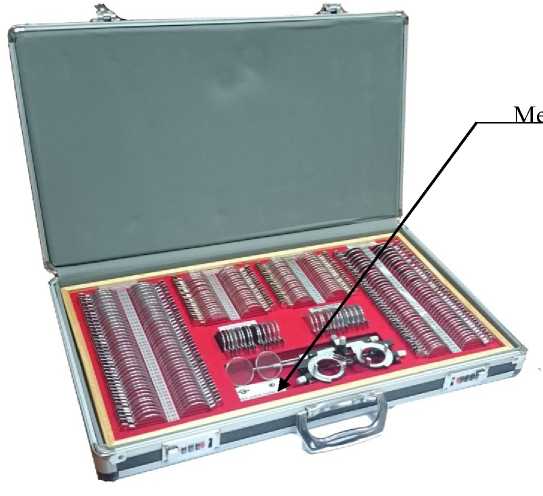

Общий вид наборов НПОЛ приведен на рисунке 1. (В наборе НПОЛ-1 соответствующие гнезда остаются пустыми).
Рисунок1 - Общий вид наборов НПОЛ
Место для знака, утверждения типа.
Пломбирование наборов пробных очковых линз НПОЛ не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений оптической силы сферических линз, дптр |
от ±0,25 до ±20,00 |
|
Диапазон измерений оптической силы цилиндрических линз, дптр |
от ±0,25 до ±6,00 |
|
Диапазон измерений призматического действия призматических линз, пр дптр |
от 0,5 до 10 |
|
Предельные отклонения задней вершинной рефракции сферических линз от номинальной, дптр, не более, в диапазонах: | |
|
от ±0,25 до +6,00 |
±0,06 |
|
свыше ±6,00 до ±12,00 |
±0,15 |
|
свыше ±12,00 |
±0,18 |
|
Предельные отклонения задней вершинной рефракции цилиндрических линз от номинальной, дптр, не более, в диапазонах: | |
|
от ±0,25 до ±1,00 |
±0,06 |
|
свыше ±1,00 до ±4,00 |
±0,09 |
|
свыше ±4,00 до ±5,50 |
±0,12 |
|
свыше ±5,50 до ±6,00 |
±0,18 |
Продолжение Таблицы 1.1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предельные отклонения призматического действия призматических линз от номинального, пр дптр, не более, в диапазонах: от ±0,5 до +6 |
±0,12 |
|
свыше ±6 |
±0,25 |
|
Оптическая децентрация, пр дптр, не более, в диапазонах: от ±0,25 до ±1,00 дптр |
±0,17 |
|
свыше ± 1,00 до ±2,00 дптр |
±0,25 |
|
свыше ± 2,00 до ±5,00 дптр |
±0,28 |
|
свыше ± 5,00 до ±8,00 дптр |
±0,38 |
|
свыше ± 8,00 до ±12,00 дптр |
±0,50 |
|
свыше 12,00 дптр |
±0,75 |
|
Предельные отклонения положения главного сечения нулевого действия цилиндрических линз и пробных призм относительно штрихов-меток, показывающих это положение, градус, не более, в диапазонах: цилиндрические линзы, дптр : от ±0,25 до ±0,50 |
±2 |
|
свыше ±0,50 до ±6,00 |
±1 |
|
призматические линзы, пр дптр : от 0,5 до 1 |
±4 |
|
свыше 1 до 2 |
±2 |
|
свыше 2 до 10 |
±3 |
Таблица 1.2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Общее число элементов набора, шт. - НПОЛ |
270 |
|
- НПОЛ-1 |
214 |
|
Материал обойм элементов набора |
сталь |
|
Габаритные размеры, мм - набора в футляре, (длина х ширина х высота) мм, не более |
550х390х100 |
|
- наружный диаметр обойм, мм |
380-0,2 |
|
Масса набора в футляре, кг, не более |
6,0 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха при +25 °С, %, не более |
80 |
наносится на титульный лист Руководства по эксплуатации наборов пробных очковых линз НПОЛ типографским способом и на металлическую табличку на футляре набора методом фотолитографии.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
Наименование комплектующего элемента |
НПОЛ |
НПОЛ-1 |
|
1. Линзы сферические |
80 шт. положительных и 80 шт. отрицательных от ± 0,25 дптр до ± 6,00 дптр с шагом 0,25 дптр; от ± 6,00 дптр до ± 10,00 дптр с шагом 0,50 дптр; от ± 10,00 дптр до ± 16,00 дптр с шагом 1,00 дптр; от ± 16,00 дптр до ± 20,00 дптр с шагом 2,00 дптр |
52 шт. положительных и 52 шт. отрицательных от ± 0,25 дптр до ± 3,00 дптр с шагом 0,25 дптр; от ± 3,00 дптр до ± 5,00 дптр с шагом 0,50 дптр; от ± 5,00 дптр до ± 10,00 дптр с шагом 1,00 дптр; от ± 10,00 дптр до ± 20,00 дптр с шагом 2,00 дптр |
|
2. Линзы цилиндрические |
40 шт. положительных и 40 шт. отрицательных от ± 0,25 дптр до ± 4,00 дптр с шагом 0,25 дптр; от ± 4,00 дптр до ± 6,00 дптр с шагом 0,50 дптр |
40 шт. положительных и 40 шт. отрицательных от ± 0,25 дптр до ± 4,00 дптр с шагом 0,25 дптр; от ± 4,00 дптр до ± 6,00 дптр с шагом 0,50 дптр |
|
3. Линзы призматические |
12 шт. 0,50; 0,50; 1,00; 2,00; 3,00; 4,00; 5,00; 6,00; 7,00; 8,00; 9,00; 10,00 пр. дптр |
12 шт. 0,50; 0,50; 1,00; 2,00; 3,00; 4,00; 5,00; 6,00; 7,00; 8,00; 9,00; 10,00 пр. дптр |
|
4. Дополнительные линзы | ||
|
Светофильтр красный (RF) |
1 |
1 |
|
Светофильтр зеленый (GF) |
1 |
1 |
|
Непрозрачный экран -окклюдер (BL) |
1 |
1 |
|
Линза бездиоптрийная (PL) |
2 |
2 |
|
Цилиндр Меддокса красный (МИ) |
1 |
1 |
|
Цилиндр Меддокса белый (Ми) |
1 |
1 |
|
Матовая линза (FL) |
1 |
1 |
|
Скрещенный цилиндр |
2 |
2 |
|
Щелевая диафрагма (SS) |
2 |
2 |
|
Диск с точечной диафрагмой (PH) |
2 |
2 |
|
Перекрестие (CL) |
2 |
2 |
|
Пробная оправа |
1 |
1 |
|
Салфетка |
1 |
1 |
|
Всего элементов |
270 |
214 |
|
Кейс |
1 |
1 |
|
Руководство по эксплуатации |
1 |
1 |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации БШ 2.706.014 РЭ.
Нормативные документы, устанавливающие требования к наборам пробных очковых линз НПОЛПриказ Росстандарта от 22.10.2019 № 2500 Об утверждении государственной поверочной схемы для средств измерений оптической силы очковой оптики
ТУ 9442-053-07516244-2014 Наборы пробных очковых линз НПОЛ. Технические условия.
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «02» августа 2021 г. № 1588
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Наборы пробных очковых мер |
НПОЛ |
64285-16 |
Открытое акционерное общество «Загорский оптикомеханический завод» (ОАО «ЗОМЗ»), г. Сергиев Посад |
Акционерное общество «Загорский оптикомеханический завод» (АО «ЗОМЗ»), г. Сергиев Посад |
Акционерное общество «Загорский оптико-механический завод» (АО «ЗОМЗ»), г. Сергиев Посад | ||
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 августа 2021 г.
№ 1588
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю зАсобой.
1 Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB287O0A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
