№338 от 10.02.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 302426
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 338 от 10.02.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
10 февраля 2022 г.
338
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа иитавляюкза собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Руководитель
А.П.Шалаев
Сертификат: 02A929B50008AEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович
Действителен: с 27.12.2021 до 27.12.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «10» февраля 2022 г. № 338
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
У станавливаемые сведения |
Отменяемые сведения |
У станавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией |
ОМЕГА ЭК, ОМЕГА ЭК К |
40612-09 |
Акционерное общество «Газдевайс» (АО «Газдевайс»), Адрес: 142715, Московская обл., Ленинский район, поселок совхоза им. Ленина, Восточная промзона, владение 3, стр. 1 |
Акционерное общество «Газдевайс» (АО «Газдевайс»), Адрес: 142715, Московская область, г. Видное, поселок совхоза им. Ленина, Восточная промзона, владение 3, стр. 1 |
Акционерное общество «Газдевайс» (АО «Газдевайс»), г. Видное, Московская обл. | ||
|
2. |
Счетчики газа объемные диафрагменные с термокорректором |
ОМЕГА (G1,6; G2,5; G4) и ОМЕГА-Т (G1,6; G2,5; G4) |
35868-07 |
Акционерное общество «Газдевайс» (АО «Газдевайс»), Адрес: 142715, Московская обл., Ленинский район, поселок совхоза им. Ленина, Восточная промзона, владение 3, стр. 1 |
Акционерное общество «Газдевайс» (АО «Газдевайс»), Адрес: 142715, Московская область, г. Видное, поселок совхоза им. Ленина, Восточная промзона, владение 3, стр. 1 |
Акционерное общество «Газдевайс» (АО «Газдевайс»), г. Видное, Московская обл. | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2022 г. № 338
Лист № 1 Регистрационный № 35868-07 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа объемные диафрагменные с термокорректором ОМЕГА (G1,6; G2,5; G4) и ОМЕГА-Т (G1,6; G2,5; G4)
Назначение средства измеренийСчетчики газа объемные диафрагменные с термокорректором ОМЕГА (G1,6; G2,5; G4) и ОМЕГА-Т (G1,6; G2,5; G4) с датчиками импульсов (далее счетчики) предназначены для измерений израсходованного объема газа низкого давления (природного газа по ГОСТ 5542-2014, сжиженного газа по ГОСТ 20448-90 и других не агрессивных к материалам счетчика газов) с приведением измеряемого объема газа к стандартным условиям по температуре (плюс 20 °С) по ГОСТ 2939-69 в диапазоне температур от минус 20 до плюс 40 °С.
Описание средства измеренийПринцип действия счетчика основан на преобразовании перепада давления газа, проходящего через счетчик, в поступательное движение мембран.
Счетчик состоит из корпуса, измерительного блока камерного типа и механического отсчетного устройства роликового типа. Общий вид счетчика представлен на рисунке 1.
Газонепроницаемый корпус изготавливается из листовой стали холодной штамповкой. В корпус помещено измерительное устройство. На корпусе установлено отсчетное устройство.
Измерительное устройство состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счет разности давлений газа на входе и выходе счетчика, с применением специального компенсирующего устройства, которым корректируется объем камер измерительного устройства по температуре. Мембраны изготавливаются из резино-полиэфирной ткани. Возвратно-поступательное движение мембран через кривошипный механизм преобразуется во вращательное движение, которое через приводной вал передается на механическое отсчетное устройство - сумматор барабанного типа.
Первичный барабан сумматора снабжен магнитом, предназначенным для автоматического снятия показаний со счетчика с помощью датчика импульсов.
После первичной поверки счетчика сумматор пломбируется с оттисками заводского клейма и знака поверки. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Счетчики выпускают левостороннего и правостороннего исполнения.
Базовая модификация счетчика выпускается со штуцерами, имеющими резьбу GP/4-В, по заказу счетчики могут поставляться со штуцерами, имеющими резьбу G1-B;
G/-B; GG-B, М30х2.
Для подсоединения к централизованной системе учета расхода газа предусмотрена возможность установки на счетчик датчика импульсов, который поставляется по дополнительному заказу для исполнения ОМЕГА-Т. На лицевой стороне отсчетного устройства счетчика имеется гнездо для установки датчика импульсов. Общий вид счетчика с подключенным датчиком импульсов показан на рис. 2.
Датчик импульсов представляет собой электронное устройство с магниторезистором для формирования импульсов, в момент прохождения магнитного поля магнита, закрепленного на первичном барабане сумматора. Количество выходных сигналов датчика импульсов пропорционально объему газа, прошедшего через счетчик. После установки в счетчик, датчик импульсов пломбируется в месте подключения организацией по эксплуатации газового хозяйства. Схема пломбировки датчика импульсов представлена на рис. 4.

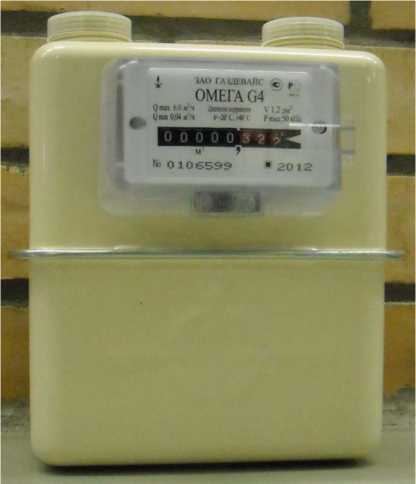

Рисунок 1 Общий вид счетчика.

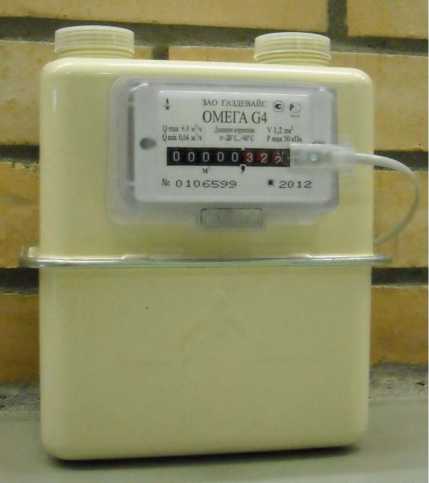

Рисунок 2 Общий вид счетчика с датчиком импульсов

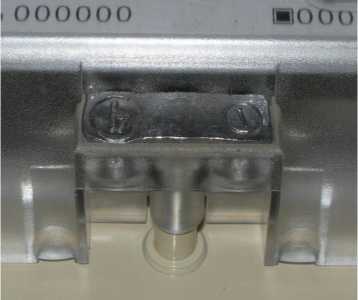

Рисунок 3 Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

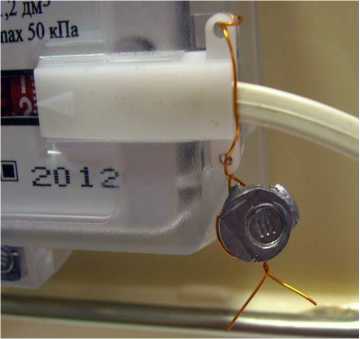

Рисунок 4 Схема пломбировки датчика импульсов
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1
|
Наименование параметра |
Типоразмер счетчика | ||
|
ОМЕГА; ОМЕГА-Т G1,6 |
ОМЕГА; ОМЕГА-Т G2,5 |
ОМЕГА; ОМЕГА-Т G4 | |
|
Максимальный расход Qmhko, м3/ч |
2,5 |
4,0 |
6,0 |
|
Номинальный расход Qhom, м3/ч |
1,6 |
2,5 |
4,0 |
|
Минимальный расход Qmuh, м3/ч |
0,016 |
0,025 |
0,04 |
|
Пределы допускаемой основной относительной погрешности измерений объема, приведенного к стандартным условиям по температуре в диапазоне коррекции, в диапазоне расходов, (%): от Qмин до 0, IQeom от 0,^ном до Qmhko, включительно |
± 3,0 ± 1,5 | ||
|
Дополнительная относительная погрешность измерений, вызванная отклонением температуры измеряемого газа, в диапазоне температур рабочей среды от минус 20 до плюс 40 °С, вне диапазона температур от плюс 15 до плюс 25 °С, на каждые 10 °С отклонения от границ диапазонов температур, %, не более |
± 0,25 | ||
|
Диапазон коррекции по температуре, °С |
от -20 до +40 | ||
|
Дополнительная относительная погрешность измерений, вызванная отклонением температуры измеряемого газа на 1 °С, в диапазоне температур рабочей среды от минус 20 до минус 40 °С и от плюс 40 до плюс 50 °С, %, не более |
± 0,45 | ||
|
Максимальное избыточное рабочее давление, кПа |
5 | ||
|
Допускаемая потеря давления при Qmhko, Па, не более |
200 | ||
|
Циклический объем, дм3 |
1,2 | ||
|
Емкость отсчетного устройства, м3 |
99999,999 | ||
|
Цена деления отсчетного устройства, дм3 |
0,2 | ||
|
Порог чувствительности счетчика, м3/ч, не более |
0,002 Q„om | ||
|
Диапазон температуры окружающей среды, °С |
от -40 до +50 | ||
|
Диапазон температуры рабочей среды, °С |
от -40 до +50 | ||
|
*Параметры датчика импульсов: напряжение, В ток потребления, мкА, не более вес одного импульса, м3 |
от 2,4 до 3,6 20 0,01 | ||
|
Габаритные размеры, мм, не более:
|
218 188 163 | ||
|
Межцентровое расстояние между штуцерами, мм |
110±0,2 | ||
|
Обозначение резьбы входного и выходного штуцеров |
G11/4-B, G1-B, G%-B, G^-B; М30х2 | ||
|
Масса, кг, не более |
1,8 | ||
|
Срок службы, лет, не менее |
20 | ||
|
* Датчик импульсов поставляется по дополнительному заказу. | |||
наносится на заводскую маркировочную табличку счетчика и на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
1 Счетчик газа объемный диафрагменный с термокорректором |
ОМЕГА (ОМЕГА Т) |
1 шт. |
|
2 Колпачок штуцера |
По спецификации заказа |
2 шт. |
|
3 Коробка |
ГЮНК.321311.003-03 |
1 шт. |
|
4 Фильтр-сетка |
По спецификации заказа |
1 шт. |
|
5 Датчик импульсов |
ГЮНК.428825.001 |
1 шт. по доп. заказу |
|
6 Паспорт |
ГЮНК.407260.005 ПС |
1 экз. |
|
7 Руководство по эксплуатации |
ГЮНК.407260.005РЭ |
1 экз. на партию |
|
8 Методика поверки |
ГЮНК.407260.005 МП с изменением № 2 |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным с термокорректором ОМЕГА (G1,6; G2,5; G4) и ОМЕГА-Т (G1,6; G2,5; G4):
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ Р 8.915-2016 ГСИ. Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний
ТУ 4213-005-45737844-05 Счетчики газа объемные диафрагменные с термокорректором ОМЕГА (G1,6; G2,5; G4) и ОМЕГА-Т (G1,6; G2,5; G4). Технические условия
ИзготовительАкционерное общество "Газдевайс" (АО "Газдевайс") ИНН 5003024552
Адрес: 142715, Московская обл., г. Видное, поселок совхоза им. Ленина, Восточная промзона, владение 3, стр. 1
Тел.: (498) 657-8142, факс: (498) 657-8152
E-mail: secretar@gazdevice.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2022 г. № 338
Лист № 1 Регистрационный № 40612-09 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией ОМЕГА ЭК, ОМЕГА ЭК К
Назначение средства измеренийСчетчики газа объемные диафрагменные с автоматической температурной компенсацией ОМЕГА ЭК, ОМЕГА ЭК К предназначены для измерения израсходованного объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других неагрессивных газов) в газопроводе низкого давления с приведением измеряемого объёма газа к стандартным условиям по температуре +20°С по ГОСТ 2939-63.
Описание средства измеренийСчетчик состоит из корпуса, первичного преобразователя расхода камерного типа и отсчётного устройства. Общий вид счетчика представлен на рисунках 1, 2.
Первичный преобразователь расхода помещен в штампованный металлический герметичный корпус. На корпусе установлено электронное отсчётное устройство.
Измерение объема газа осуществляется первичным преобразователем расхода камерного типа с число-импульсным выходом. Первичный преобразователь расхода состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счёт разности давлений газа на входе и выходе счётчика. Возвратно- поступательное движение мембран, с помощью клапанного устройства и кривошипного механизма вращает вал, на котором установлены магниты. Съем сигнала осуществляет магнитоуправляемый датчик, формирующий на выходе электрические импульсы, количество которых прямо пропорционально прошедшему через счетчик объему газа. Измерение температуры газа в рабочих условиях осуществляется размещенным на корпусе или в корпусе счетчика полупроводниковым преобразователем температуры. Электронное отсчетное устройство автоматически вычисляет измеренный объем газа, с приведением к стандартным условиям по температуре +20°С по ГОСТ 2939-63 с учетом корректирующего коэффициента по давлению.
Электронное отсчетное устройство включает в себя: микроконтроллер с датчиком магнитного поля, датчиком температуры и жидкокристаллическим индикатором (ЖКИ), радиомодуль 433 МГц, автономный (сменный) литиевый элемент питания.
Радиомодуль счетчика 433 МГц предназначен для дистанционной передачи информации об измеренном объеме потребленного газа в централизованную сеть учета объема газа и автоматической выдачи данных в режиме поверки и калибровки, а также для дистанционного перекрывания подачи газа потребителю в случае аварийных ситуаций по команде с диспетчерского пункта учета газа.
Счетчик имеет архив показаний прибора учета объемом до 6 лет, который содержит сведения:
-
- дата и время передачи данных;
-
- измеренный объем газа, приведенный к нормальным условиям;
- температура газа;
- интеграторы времени работы счетчика и времени нахождения в состоянии саботажа;
- состояние счетчика;
- состояние клапана;
- напряжение батареи.
Отсчетное устройство в ударопрочном пластмассовом корпусе опломбируется пломбой с оттиском клейма поверителя. Отсчетное устройство имеет табличку с маркировкой счетчика в соответствие с требованиями ГОСТ 26828-86. Табличка показана на рисунках 5, 6. Место пломбирования корпуса отсчетного устройства показано на рисунках 3 и 4.
Элемент питания счетчиков ОМЕГА ЭК К, размещен в отдельном батарейном отсеке и закрыт пластмассовой ударопрочной крышкой, которая пломбируется самоклеящейся этикеткой контроля вскрытия или навесной пломбой заводом-изготовителем (рисунок 7), а в процессе эксплуатации - эксплуатирующей организацией по эксплуатации газового хозяйства, уполномоченной заводом-изготовителем.
Счетчики ОМЕГА ЭК К имеют возможность управления запорным клапаном.
Счетчики выпускаются типоразмеров G1,6; G2,5; G4 левостороннего и правостороннего исполнения. Знак поверки наносится на паспорт.

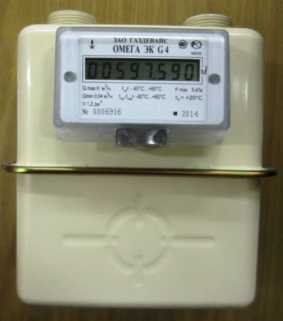

Рисунок 1 - Общий вид счетчика газа
ОМЕГА ЭК

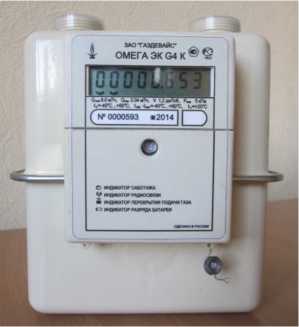

Рисунок 2 - Общий вид счетчика газа ОМЕГА ЭК К
Го™. 6»% t_=-40'C»60'C Рта,
о™0.04«% t_-Uf■40>с ,60’С 4“ *
| vizm3
№ 0002092 ■ 3
Рисунок 3 - Место пломбирования счетчика газа ОМЕГА ЭК
Рисунок 4 - Место пломбирования счетчика газа ОМЕГА ЭК К
Рисунок 5 - Табличка счетчика газа ОМЕГА ЭК
Рисунок 6 - Табличка счетчика газа ОМЕГА ЭК К

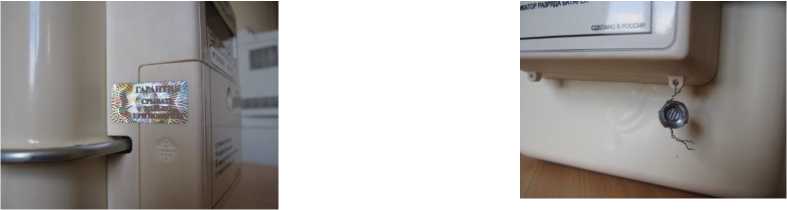

Рисунок 7 - Пломбирование крышки батарейного отсека ОМЕГА ЭК К
Программное обеспечениеСчетчики газа объемные диафрагменные с автоматической температурной компенсацией ОМЕГА ЭК и ОМЕГА ЭК К имеют встроенное программное обеспечение, которое выполняет функции измерения объема газа, приведения измеренного объема газа к стандартным условиям по температуре, отображения информации на ЖКИ об объеме израсходованного газа, состоянии элемента питания, управления отсечным клапаном, управления дистанционной передачей информации в централизованную сеть учета объема газа и автоматической выдачи данных в режиме поверки и калибровки.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ОМЕГА ЭК |
omega_ec.hex |
1.9 |
D3A6 |
Арифметическое суммирование байтов |
|
ОМЕГА ЭК К |
omega_ecchex |
1.9 |
E855 |
Арифметическое суммирование байтов |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристикиТаблица 2
|
Наименование параметра |
Типоразмер счетчика | ||
|
G1,6 |
G2,5 |
G4 | |
|
Максимальный расход Qмакс, м3/ч |
2,5 |
4,0 |
6,0 |
|
Номинальный расход Qном, м3/ч |
1,6 |
2,5 |
4,0 |
|
Минимальный расход Qмин, м3/ч |
0,016 |
0,025 |
0,040 |
|
Пределы допускаемой относительной погрешности в | |||
|
диапазоне расходов при температуре +20 °С, (%): | |||
|
Qмин < Q < 0,^макс |
±3,0 | ||
|
0,^макс < Q < Qмакс |
±1,5 | ||
|
Изменение относительной погрешности, вызванное от- | |||
|
клонением температуры измеряемого газа от нормаль- |
±0,1 | ||
|
ной, при изменении температуры на 1 °С, (%) | |||
|
Наименование параметра |
Типоразмер счетчика | |
|
G1,6 | G2,5 |
G4 | |
|
Пределы основной абсолютной погрешности встроенно- | ||
|
го термометра в диапазоне температур рабочей среды: | ||
|
от минус 10 °С до плюс 60 °С |
±0,5 °С | |
|
от минус 40 °С до минус 10 °С |
±2,0 °С | |
|
Максимальное рабочее давление, кПа, не более |
5 | |
|
Падение давления, Па, при Qмакс, не более: |
200 | |
|
Циклический объем, дм3 |
1,2 | |
|
Емкость отсчетного устройства, м3 |
99999,999 | |
|
Цена деления отсчетного устройства, м3 |
0,001 (1 дм3) | |
|
Диапазон температуры окружающей среды, °С |
от -40 до +60 | |
|
Диапазон температуры рабочей среды, °С |
от -20 до +60 | |
|
Напряжение источника питания, В |
от 3,0 до 3,6 | |
|
Параметры информационного радиоканала 433 МГц: | ||
|
полоса рабочих частот, МГц |
433,05 - 434,79 | |
|
выходная мощность, дБм (мВт) |
5 (3,16) | |
|
Габаритные размеры счетчика, мм |
188х162х218 | |
|
Межцентровое расстояние между штуцерами, мм |
110±0,2 | |
|
Параметры резьбы входного и выходного штуцеров, |
11/4 | |
|
дюйм |
4 | |
|
Масса, кг, не более |
1,95 | |
|
Срок службы, лет, не менее |
20 | |
наносится на табличку счетчика газа объемного диафрагменного с автоматической температурной компенсацией ОМЕГА ЭК, ОМЕГА ЭК К, и на эксплуатационную документацию типографским способом.
Комплектность средства измеренийТаблица 3
|
Наименование |
Обозначение |
Количество, шт |
|
Счетчик газа |
ГЮНК.407260.009 |
1 |
|
Паспорт |
ГЮНК.407260.009 ПС |
1 |
|
Защитные колпачки штуцеров |
ГЮНК.725112.001 |
2 |
|
Коробка |
ГЮНК.735234.003-04 |
1 |
|
По дополнительному заказу могут поставляться: | ||
|
Руководство по эксплуатации |
ГЮНК.407260.009 РЭ |
1 |
|
Методика поверки |
ГЮНК.407260.009 МП с изменением № 1 |
1 |
|
Адаптер |
Резьбовой: G1/2", G3/4", G1", под сварку: c усл. прох. 20 |
2 |
|
Фильтр-сетка |
ГЮНК.758425.001 |
1 |
Методика измерений изложена в руководстве по эксплуатации ГЮНК.407260.009 РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным с автоматической температурной компенсацией ОМЕГА ЭК, ОМЕГА ЭК К
ГОСТ Р 50818-95 Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний
EN 1359:2012 Европейский стандарт Счётчики газа мембранные. Общие технические условия
ТУ 4213-009-45737844-08 Счетчики газа объемные диафрагменные с автоматической температурной компенсацией ОМЕГА ЭК, ОМЕГА ЭК К. Технические условия
ИзготовительАкционерное общество «Газдевайс»
ИНН 5003024552
Адрес: 142715, Московская обл., г. Видное, поселок совхоза им. Ленина, Восточная промзона, владение 3, стр. 1
Тел.: (498) 657-8142, факс: (498) 657-8152
Е-mail: secretar@gazdevice.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, Москва, ул. Озерная, 46
Тел./факс (495)437-55-77 / 437-56-66
Е-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
