МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 февраля 2020 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 16864 «Измерители параметров локомотивных катушек ип-лк»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 5373 2) (далее - Административный регламент), и в связи с обращением АО «Компания «РИТМ» от И декабря 2019 г. № 247/404-2629 приказываю:

• 1. Переоформить свидетельство об утверждении типа №  16864

«Измерители параметров локомотивных кат

ушек ИП-ЛК», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером № 17762-04, с сохранением регистрационного номера, в связи с переименованием изготовителя с ОАО «Компания «РИТМ», г. Краснодар на АО «Компания «РИТМ», г. Краснодар.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений

  и вьь^ану едс§°зая^^[ЯБйй<^Ке^{11санного ЭП|}

  Федеральное агентство по техническому регулированию и                      — _u

  лнением настоящего приказа остав ияю за собой.

• 3. Контроль за испс

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2020 г. № 277

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители параметров локомотивных катушек ИП-ЛК

Измерители параметров локомотивных катушек ИП-ЛК (далее ИП-ЛК) предназначены для селективного измерения напряжения переменного тока, индуктивности, добротности и сопротивления постоянному току.

Измеритель ИП-ЛК построен на принципе аналого-цифрового преобразования с цифровой обработкой данных встроенной однокристальной ЭВМ. Измеренные данные выводятся на 4,5- разрядный жидкокристаллический индикатор (ЖКИ). Управляется ИП-ЛК посредством двенадцатикнопочной клавиатуры.

ИП-ЛК оснащен системой автоматического заряда аккумулятора, с защитой от перезарядки при питании от сети.

В ИП-ЛК осуществляется автоматическое отключение питания при разряде аккумулятора.

Конструктивно ИП-ЛК выполнен в малогабаритном корпусе, состоящем из верхней и нижней крышек, передней и задней панелей

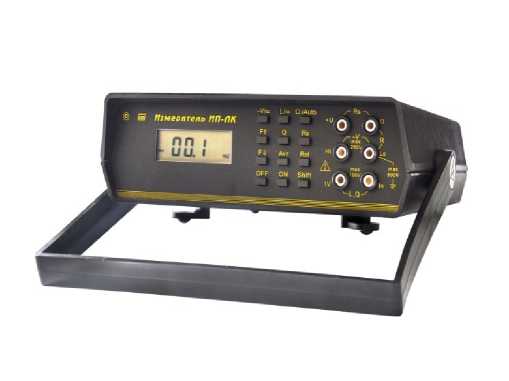

Общий вид измерителя представлен на рисунке 1. Место нанесения поверительного клейма указано на рисунке 2.

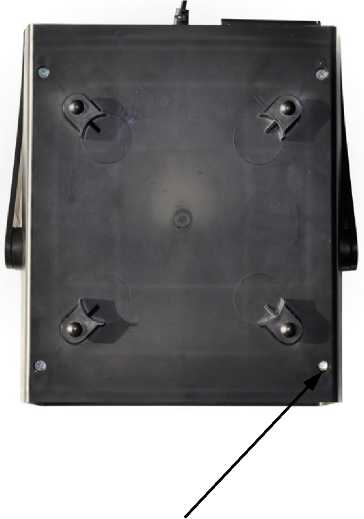

Место нанесения поверительного клейма

Рисунок 2 - Место нанесения поверительного

клейма

Метрологические и технические характеристики Измерение переменного напряжения

Диапазон измерения напряжения переменного тока в селективном режиме на частотах 25, 50, 75, 175 и 375 Гц, В от 0,01 до 30.

Пределы допускаемой основной погрешности измерения напряжения переменного тока, ( % от Ux + ед.мл.р.) ±(6 + 4).

Примечания

• 1. Основная погрешность измерения здесь и далее представлена в виде суммы мультипликативной составляющей, выраженной в процентах от измеряемой величины, и аддитивной составляющей, выраженной в единицах младшего разряда (ед.мл.р) соответствующего диапазона.

• 2. Ux и далее Lx, Qx, Rx - измеряемые значения соответственно напряжения, индуктивности, добротности, сопротивления.

• 3. Здесь и далее основная погрешность измерений нормируется в температурном диапазоне (23 ±10) ^oC.

Частоты селекции и затухания на частотах соседних каналов, при измерении напряжения переменного тока в селективном режиме, соответствует значениям, указанным в табл.1.

Таблица 1 - Частоты селекции и затухания на частотах соседних каналов, при измерении напряжения переменного тока в селективном режиме

Входное сопротивление ИП-ЛК при измерении напряжения переменного тока, МОм,                                   (1 ±0,1).

Измерение индуктивности и добротности

Диапазон измерения индуктивности

при напряжении 1 В и частоте 75 Гц, Гн                               от 2 до 15 Гн.

Пределы допускаемой основной погрешности измерения индуктивности

и добротности соответственно, [% от Lx + ед.мл.р.], [% от Qx + ед.мл.р.]

±[4 + (4+0.4xLx²)];

±[4 + (4 + Qx² )].

Примечание

В выражениях погрешности аддитивная составляющая погрешности зависит от Lx - измеренного значения индуктивности, выраженного в генри и Qx - измеренного значения добротности.

Измерение сопротивления

Диапазон измерения сопротивления постоянному току Пределы допускаемой основной погрешности измерения сопротивления, (% от Rx + ед.мл.р.)

Диапазон измерения сопротивления изоляции, при напряжении 5 В, МОм

Пределы допускаемой основной погрешности измерения сопротивления изоляции, [% от Rx + ед.мл.р.]

• - в диапазоне от 1 до 20 МОм                             ± [(4 + 0,25 х Rx) + 2];

• - в диапазоне свыше 20 МОм                             ± [(10 + 0,1 х Rx) + 0].

Примечание

В выражениях погрешности мультипликативная составляющая погрешности зависит от Rx - измеренного значения сопротивления, выраженного в мегаомах.

Общие характеристики

Дополнительная температурная погрешность на каждые 10 ⁰С в пределах рабочего температурного диапазона не должна превышать предела основной погрешности измерения в режиме измерения сопротивления постоянному току и половины предела основной погрешности в остальных режимах.

ИП-ЛК обеспечивает подавление помех:

• 1) нормального вида с частотой питающей сети

(в режимах измерения сопротивления), дБ, не менее                            70;

• 2) общего вида постоянного тока, дБ, не менее                                  120;

• 3) общего вида с частотой питающей сети при измерении

  80.

  2,5.

переменного напряжения и сопротивлении источника сигнала не более 1 кОм, дБ, не менее Время установления показаний с нормируемой погрешностью, с не более Электрическая изоляция между сетевыми цепями ИП-ЛК и корпусом и входными клеммами должна выдерживать без пробоя и поверхностного перекрытия испытательное напряжение 3 кВ частоты 50 Гц.

Электрическое сопротивление изоляции между цепями питания ИП-ЛК и его корпусом и входными клеммами, МОм, не менее:

• 1) в нормальных условиях применения

• 2) при повышенной температуре

• 3) при повышенных температуре и влажности Время установления рабочего режима, с, не менее Питание ИП-ЛК осуществляется:

• - от сети питания напряжением (220 ± 22) В, частотой (50 ± 1) Гц и содержанием гармоник не более 5 %;

• - от батареи аккумуляторов напряжением от 3 до 4,5 В. Мощность, потребляемая ИП-ЛК от сети питания при номинальном напряжении, ВА, не более Сила тока, потребляемая от аккумуляторной батареи напряжением 3,6 В, мА, не более Рабочие условия эксплуатации: температура окружающего воздуха, ⁰С относительная влажность при температуре до 25 ⁰С, % атмосферное давление, мм рт.ст, (кПа) Габаритные размеры ИП-ЛК (ДхШхВ), мм, не более Гамма-процентный ресурс ИП-ЛК, при доверительной вероятности, равной 90 %, ч, не менее Масса ИП-ЛК, кг, не более Масса ИП-ЛК в потребительской таре, кг, не более Масса ИП-ЛК в транспортной таре, кг, не более Средняя наработка на отказ, ч, не менее Срок службы, лет, не менее

  8.

  75.

  от 5 до 40; до 90; 630-800(84 - 106,7). 220х65х260.

  10000.

  1,5.

  3.

  10. 15000.

  15 .

наносят на лицевую панель ИП-ЛК методом трафаретной печати (или аналогичным) в верхней левой части, рядом с товарным знаком предприятия-изготовителя и на титульный лист паспорта типографским методом.

Комплектность средства измерений Комплектность ИП-ЛК приведена в таблице 7.

* Поставляется по специальному заказу

Поверка осуществляется по методике, изложенной в разделе 8 «Методика поверки» паспорта КМСИ 411252.026 ПС, согласованной с начальником ГЦИ СИ «ВОЕНТЕСТ» 32 ГНИИИ МО РФ в мае 1998г.

Основные средства поверки:

- генератор сигналов низкочастотный Г3-112/1, диапазон частот от 20 Гц -1 кГц, выходное напряжение 10 мВ - 20В;

• - цифровой измеритель L,C,R Е7-8, диапазон измеряемой емкости 1-10 мкФ, погрешность 0,7 %;

• - магазин сопротивлений Р-33, диапазон сопротивлений 0 - 10 кОм, погрешность 0,2 %;

• - магазин сопротивлений измерительный Р4041 диапазон сопротивлений 0 - 100 МОм, погрешность 1 %;

• - мультиметр В7-62, диапазон измерения напряжений постоянного тока 1 мВ - 10 В, диапазон измерения напряжений переменного тока 1 мВ - 300 В, диапазон измерений токов 30150 мА, диапазон измеряемых сопротивлений 0,1 кОм - 1 Мом, диапазон измеряемой частоты 20 Гц - 1 кГц, погрешность ± 0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью

Методика селективного измерения напряжения переменного тока, индуктивности, добротности и сопротивления постоянному току описана в документе «Измеритель параметров локомотивных катушек ИП-ЛК. Паспорт. КМСИ.411252.026 ПС».

ГОСТ 8.764-2011 ГСОЕИ. Государственная поверочная схема для средств измерений электрического сопротивления

ГОСТ 8.732-2011 ГСОЕИ. Государственная поверочная схема для средств измерений индуктивности

ГОСТ 8.498-98 ГСИ. Государственная поверочная схема для средств измерений электрической добротности

МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот V10^-2 340⁹ Гц

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»

КМСИ.411252.026 ТУ - Измеритель параметров локомотивных катушек ИП-ЛК. Технические условия

Акционерное общество «Научно-производственная компания «РИТМ» (АО «Компания «РИТМ»)

ИНН 2311016712

Адрес: 350072, г. Краснодар, ул. Московская, 5

Телефон: (861) 252-11-05, факс: (861) 252-33-41

Государственный центр испытаний средств измерений ФБУ «Краснодарский ЦСМ» Адрес: 350040, г. Краснодар, ул. Айвазовского, д. 104а

Телефон: (861) 233-76-50, факс: (861) 233-85-86

Аттестат аккредитации ГЦИ СИ ФБУ «Краснодарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30021-10 от 30.04.2010 г.
