Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» сентября 2020 г. № 1511

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пробоотборники воздуха автоматические «ОП»

Пробоотборники воздуха автоматические «ОП» (далее - пробоотборники) предназначены для отбора проб воздуха с заданным объемным расходом для выполнении газоаналитических измерений при контроле атмосферного воздуха и воздуха рабочей зоны.

Принцип действия пробоотборников основан на создании разрежения со стабильными параметрами, за счет которого прокачивается отбираемая проба воздуха, и измерении объемного расхода и времени отбора этой пробы.

Пробоотборники «ОП» представляют собой переносные¹, многоканальные автоматические приборы, универсальные по источнику энергии, малорасходные и среднерасходные по продолжительности отбора пробы, снабжены таймером.

Конструктивно пробоотборники выполнены в одном блоке.

В состав пробоотборников входят насос, регуляторы расхода, ротаметры для измерения объемного расхода воздуха, часы - таймер для измерения текущего времени, задания и измерения времени отбора пробы.

Пробоотборники могут работать в ручном и автоматическом режимах. В автоматическом режиме происходит автоматическое отключение насоса по окончании времени отбора пробы, предварительно установленному по таймеру, или автоматическое включение насоса в заданное время и его автоматическое отключение по окончанию заданного по таймеру времени.

На цифровом индикаторе пробоотборников отображается режим работы, текущее время или время отбора пробы, заданное по таймеру.

Пробоотборники «ОП» в зависимости от задаваемых расходов и количества каналов имеют модификации, приведенные в таблице 1.

Таблица 1

Внешний вид пробоотборников приведен на рисунках 1 - 5.

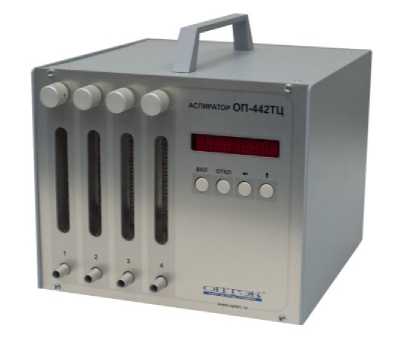

Рисунок 1. - Внешний вид пробоотборников мод. ОП-442ТЦ, ОП-412ТЦ, ОП-431ТЦ

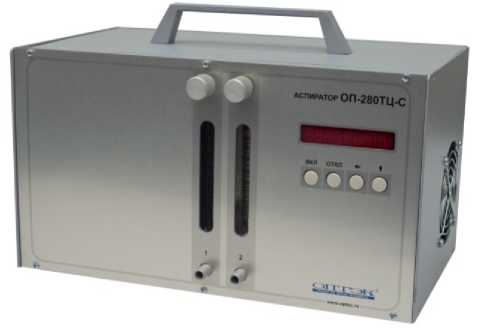

Рисунок 3. - Внешний вид пробоотборников

мод. ОП-280ТЦ-С

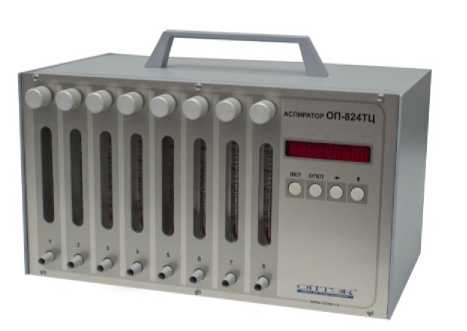

Рисунок 2. - Внешний вид пробоотборников

мод. ОП-824ТЦ

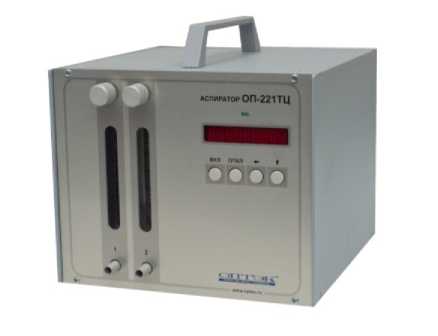

Рисунок 4. - Внешний вид пробоотборников

мод. ОП-221ТЦ

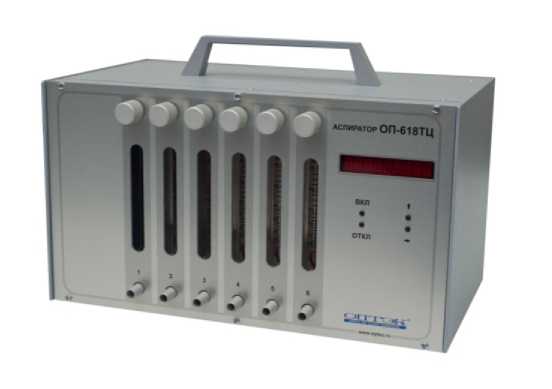

Рисунок 5. - Внешний вид пробоотборников мод. ОП-618ТЦ

Метрологические и технические характеристики

1. Метрологические характеристики пробоотборников приведены в таблице 2. Таблица 2

• 2. Диапазон измерения времени отбора пробы, мин                                2-99

• 3. Номинальное значение времени отбора пробы в автоматическом режиме, мин 20

• 4. Пределы допускаемой основной относительной погрешности измерения времени отбора пробы, % ± 0,5 5 Дополнительные погрешности пробоотборников приведены в таблице 3.

Таблица 3

• 6. Время непрерывной работы, не менее 6 ч.

• 7. Электрическое питание переменный ток напряжение (230 ± 23) В, частотой (50 ± 1) Гц или от аккумулятора (12⁺²-3) В.

• 8. Габаритные размеры, масса пробоотборников, а также потребляемая мощность приведены в таблице 4.

аблица 4

• 9. Средняя наработка на отказ, не менее 10 000 ч

• 10. Средний срок службы, не менее                            8 лет

• 11. Условия эксплуатации:

- температура окружающего воздуха, °С от минус 10 до 40;

• - атмосферное давление, кПа (мм рт.ст.)                            84 - 106,7 (630 - 800);

• - относительная влажность окружающего воздуха при 25 °С

(без конденсации влаги), %                                      15 - 98

наносится типографским способом на титульный лист паспорта прибора и на табличку, расположенную на задней панели пробоотборника.

Таблица № 5 - Комплект поставки пробоотборников «ОП»

осуществляется по документу МП-242-1024-2010 «Пробоотборники воздуха автоматические «ОП». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2010 г. с изменением № 1, утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 01.06.2012 г.

Основные средства поверки:

• - газовый счетчик барабанный РГ 7000 (№ 11229-88 в Госреестре РФ) по ТУ 257550.0039-88;

• - мановакуумметр МВ-1-1000 (101,2) (№ 1846-93 в Госреестре РФ) по ГОСТ 9953;

• - секундомер СО Спр-26-000 по ТУ 25-1819-0021-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Методика измерений приведена в документе «Пробоотборники воздуха автоматические «ОП». Руководство по эксплуатации» ИРМБ 418311.002 РЭ.

ГОСТ Р 51945-2002 «Аспираторы. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

Пробоотборники воздуха автоматические «ОП». Технические условия ТУ 4213-00523136558-99

Акционерное общество «ОПТЭК» (АО «ОПТЭК»)

ИНН 7814003726

Адрес: 199178, г. Санкт-Петербург, Малый проспект В.О., д.58, литер А. пом. 20-Н Тел./факс: (812) 325-55-67, 327-72-22.

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005,Санкт-Петербург, Московский пр., д. 19

Тел.: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

¹

Пробоотборник модификации ОП-280ТЦ-С используется как стационарный.
