ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT

Назначение средства измерений

Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT предназначены для измерений объемного расхода и объема жидкости в системах противоаварийной защиты и управления технологическими процессами.

Описание средства измерений

Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времени прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT по потоку и против потока пропорциональна объемному расходу жидкости.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT состоят ультразвуковых преобразователей BWT, буферов FTPA, установленных в корпусе из углеродистой или нержавеющей стали, и электронно-вычислительных блоков XMT9xx.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT могут включать от одной до 8 пар ультразвуковых преобразователей и от одного до четырех электронновычислительных блоков в зависимости от требований к надежности и резервированию.

Электронно-вычислительный блок оснащен дисплеем и панелью с магнитной клавиатурой и может иметь локальную и удаленную установку относительно корпуса или места установки непосредственно на измерительном трубопроводе.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.

Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT выполняет следующие функции:

  • - цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

  • - вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;

  • - формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;

  • - индикация измеренных и вычисленных значений;

  • - передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;

  • - защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT не

предусмотрено.

Приказ Росстандарта №1625 от 04.08.2021, https://oei-analitika.ru

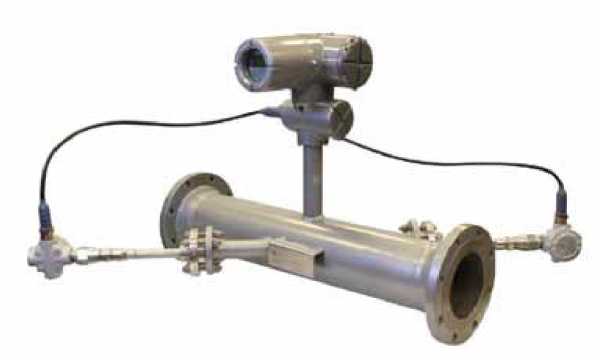

Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT

Программное обеспечение

Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - четырехуровневая система доступа и паролей (общий, SIL, служебный, заводской). Все изменения              конфигурационных              параметров              сохраняются

в журнале событий, доступном только для чтения.

Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.

Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow HT или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MPU Software (Flow Board software revision)

MODBUS MAP (Flow Board software revision)

Номер версии (идентификационный номер) ПО*

3120 и выше

2.8.8 и выше

Цифровой идентификатор ПО

-

-

* номер версии приведен в паспорте

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT

Наименование характеристики

Значение

Номинальный диаметр

DN80

DN100

DN150

DN200

DN250

DN300

DN350

DN400

Наименьший объемный расход*, м3

38,5

60

31,8

56,5

88,3

127,2

173

226

Наибольший объемный расход*, м3

220

340

760

1360

2153

3100

4220

5512

Диапазон скорости потока, м/с

от 0,03 до 12,19

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, %

±0,5 (при проливном методе поверки) ±1,0 (при имитационном методе поверки)

* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя).

Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT

Наименование характеристики

Значение

Измеряемая среда

однофазные жидкости с высокой звукопроводимостью

Температура измеряемой среды, °С

от -190 до +315 от -190 до +600*

Максимальное давление измеряемой среды, МПа

24

Выходные сигналы

аналоговый (от 4 до 20 мА)**/Б1Ь; частотный (от 0 до 10000 Гц); импульсный

Цифровые интерфейсы связи (выбираются по заказу)

Modbus RS485, HART 7.0/SIL, Foundation Fieldbus FISCO, LAS

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

  • - напряжение постоянного тока, В

220+_H

50±2 от 12 до 28

Потребляемая мощность, В^А, не более

10

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от -40 до +60*** до 95 % без конденсации влаги от 84,0 до 106,7

Средний срок службы, лет

25

Средняя наработка на отказ, ч

60000

Маркировка взрывозащиты

1Exd ИС T6 Gb

Степень защиты от внешних воздействий по

ГОСТ 14254-2015

IP66

Наименование характеристики

Значение

* Специальное исполнение по заказу.

** Применение аналогового выходного сигнала, может вызывать появление дополнительной погрешности.

*** Температура работы дисплея от минус 25 °С.

Таблица 4 - Основные технические характеристики расходомеров-счетчиков жидкости

ультразвуковых PanaFlow H

T

Наименование

Значение

характеристики

Номинальный диаметр

DN80

DN100

DN150

DN200

DN250

DN300

DN350

DN400

Габаритные размеры, мм, не более

- длина

1220

1372

1677

1067

1220

1220

1372

1372

- ширина

1016

1042

1093

1143

1194

1245

1296

1347

- высота

686

712

788

839

915

966

1016

1067

Масса, кг, не более

111

137

204

220

307

364

413

542

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.

Комплектность средства измерений

Таблица 5 - Комплектность расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT

Наименование

Обозначение

Количество

Расходомер-счетчик жидкости ультразвуковой

PanaFlow HT

1 шт.

Программный пакет Vitality*

-

1 экз.

Руководство по эксплуатации

940-294U

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП 0706-1-2017

1 экз.

* поставляется дополнительно по заказу.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым PanaFlow HT

Приказ Росстандарта от 07.02.2018 года №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

США

Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC,




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1625

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Расходомеры-счетчики жидкости ультразвуковые

PanaFlow HT

71008-18

Фирма «GE

Sensing EMEA»,

Ирландия, фирма «GE Infrastructure

Sensing, LLC», США

Фирма «Baker

Hughes EMEA Unlimited Company»,

Ирландия и

Фирма «Panametrics

LLC», США

ООО «Бейкер Хьюз Рус Инфра», г. Москва
