ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные оптические ГСО-Pl, МГСО-Р1 предназначены; для измерения объемной доли или довзрывоопасной концентрации горючих газов и гаров горючих жидкостей, а также объемной доли диоксида углерода в воздухе рабочей зоны.

Газоанализаторы стационарные оптические ГСО-Pl, МГСО-Р1 (далее; -газоанализаторы) представляют собой стационарные приборы непрерывного действия.

Принцип действия газоанализаторов - оптический абсорбционный.

Способ отбора пробы - диффузионный.                                    j

Газоанализаторы выпускаются в двух модификациях:

• - ГСО-Pl - одноканальный, с аналоговым (4-20 мА) и цифровым (HART, RS-485) выходными сигналами;

-МГСО-Р1 - многоканальный, с отображением результатов измерений по каждому измерительному каналу на дисплее блока управления и сигнализации «Терминал-А» (далее -терминал).                                                                                   ;

Газоанализаторы ГСО-Pl выполнены в металлическом (алюминиевый сплав! или нержавеющая сталь) корпусе и состоят из двух блоков - датчика ГСО-Р1Д и индикатора ГСО-Р1И (по заказу).

Газоанализаторы ГСО-Р 1 имеют следующие выходные сигналы:

• - унифицированный аналоговый выходной сигнал (4-20) мА;

• - цифровой выходной сигнал, протокол HART;

• - цифровой выходной сигнал, интерфейс RS-232;

• - цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;

• - дискретные выходные сигналы (переключение реле типа «сухой контакт») I при превышении двух пороговых уровней, а также при возникновении неисправности.

Индикатор ГСО-Р1И предназначен для настройки датчика ГСО-Р1Д при выполнении технического обслуживания и местного отображения информации при эксплуатации. {

Газоанализаторы МГСО-Р1 выполнены многоблочными и состоят из выносных датчиков (ГСО-Р 1Д) и блока управления и сигнализации (терминала).

Терминал состоит из блока питания, индикатора с органами управления (кнопками), блока центрального процессора и блоков измерительных (далее - канальных плат), которые обрабатывают аналоговые или цифровые сигналы от датчиков. Количество канальных может быть от 1 до 8. К одной канальной плате может быть подключен один или два датчика с использованием аналогового выхода и до 16 при использовании цифрового канала связи с датчиками. Конструкция канальной платы является общей для аналогового и цифре вого подключения датчиков. Отображение результатов измерений на индикаторе терминала программируется пользователем и может быть как в % НКПР, так и в объемных долях, °А.

Газоанализаторы МГСО-Р1 имеют следующие выходные сигналы:

• - цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;       i

• - дискретный выходной сигнал (переключение реле типа «сухой контакт») при превышении двух пороговых уровней по каждому измерительному каналу, а также при возникновении неисправности.

Газоанализаторы МГСО-Р1 изготавливают в двух исполнениях:

• 1) аналоговом, с числом датчиков от 2 до 16 при подключении датчиков к терминалу по аналоговому выходу с возможностью электрического питания их как от терминала, гак и от внешнего источника;

• 2) цифровом, с числом датчиков от 2 до 128 при подключении датчиков к терминалу по цифровому выходу и электрическом питании их только от внешнего источника.

Газоанализаторы ГСО-Pl имеют взрывозащищенное исполнение:

-датчик ГСО-Р1Д имеет вид взрывозащиты «взрывонепроницаемая оболочка «с» по ГОСТ Р МЭК 60079-1-2011, маркировку lExd[ib]IICT4 X по ГОСТ Р МЭК 60079-0-2011.

-индикатор ГСО-Р1И имеет вид взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р МЭК 60079-11-2010, маркировка взрывозащиты lExibIICT4 по ГОСТ Р МЭК 60079-0-2011.

Терминал выполнен в общепромышленном исполнении и предназначен i для размещения во взрывобезопасных зонах.

По защищенности от влияния пыли и воды конструкция газоанализаторов ГСр-Р1 соответствует степени защиты IP66, терминала газоанализаторов МГСО-Р1 - IP20 по ГОСТ 14254-96.

Внешний вид газоанализаторов приведен на рисунках 1-4.                    !

Рисунок 1 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1 датчик ГСО-Р1Д (алюминиевый окрашенный корпус)

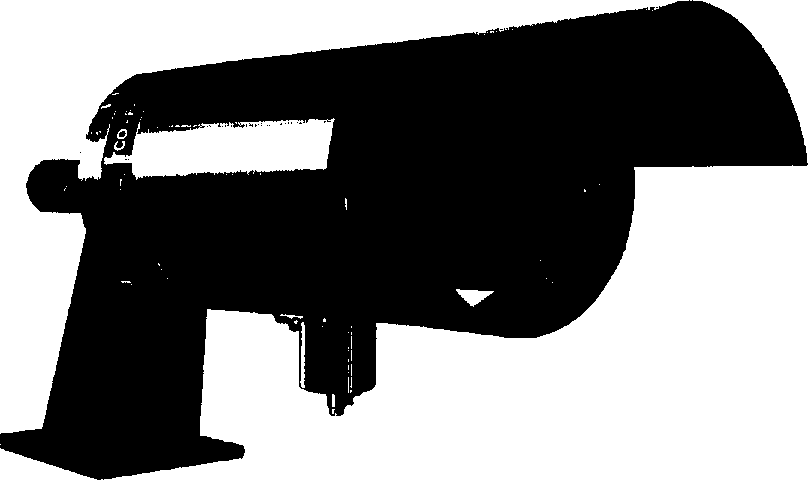

Рисунок 2 - Внешний вид газоанализаторов стационарных оптических ГСО-Pl, * датчик ГСО-Р1Д, корпус из нержавеющей стали с пластмассовым козырьком '

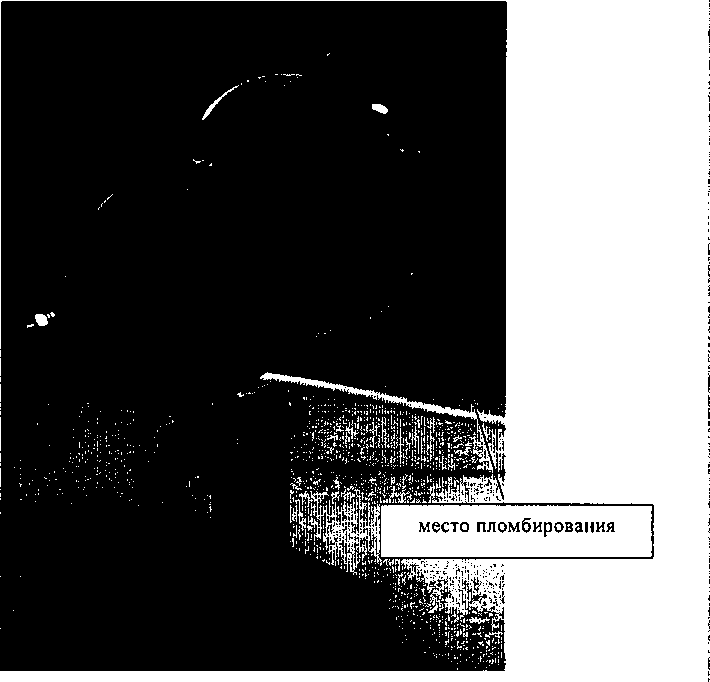

Рисунок 3 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1 индикатор ГСО-Р1И (алюминиевый корпус)

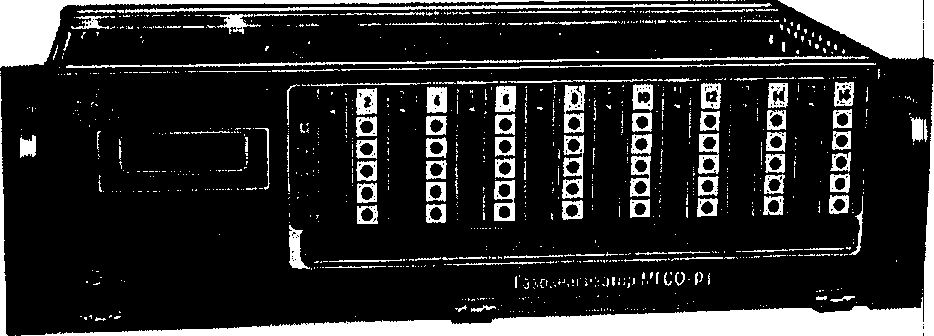

Рисунок 4 - Внешний вид «Терминал-А» газоанализаторов стационарных оптических МГСО-Р1

задач измерения содержания измеряемых компонентов в воздухе рабочей зоны.        j

Встроенное ПО газоанализатора идентифицируется в зависимости от модификации путем вывода номера версии:

• - ГСО-Pl - при включении электрического питания на индикаторе ГСО-Р1И; '

• - МГСО-Р1 -при включении электрического питания на индикаторе терминала, i

Встроенное ПО газоанализатора ГСО-Pl выполняет следующие функции:

• - обработку и передачу измерительной информации от первичного измерительного

преобразователя,

• - формирование выходного аналогового (4 - 20) мА и цифровых (RS-485, H|ART)

сигналов;

• - формирование релейных выходных сигналов;

• - самодиагностику аппаратной части газоанализатора.

Встроенное ПО терминала выполняет следующие функции:

• - прием и обработку измерительной информации в цифровой (только RS-485) или

  аналоговой форме от выносных датчиков (газоанализаторов стационарных оптических |ГСО-



• - отображение результатов измерений на встроенном индикаторе терминал|а по каждому измерительному каналу;

• - прием входных и формирование выходных цифровых сигналов RS-485;

• - формирование релейных выходных сигналов,

• - ведение и хранение журнала событий;

• - самодиагностику аппаратной части Терминала.

Встроенное ПО газоанализатора ГСО-Pl реализует следующие расчетные алгоритмы:

• 1) вычисление значений содержания определяемого компонента в воздухе рабочей зоны по данным от первичного измерительного преобразователя;

• 2) вычисление значений выходного аналогового и цифрового сигналов;         i

• 3) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о превышении;

• 4) непрерывная самодиагностика аппаратной части газоанализатора.

Встроенное ПО терминала газоанализатора МГСО-Р1 реализует следующие расчетные алгоритмы:

• 1) аналого-цифровое преобразование аналоговых сигналов (4-20) мА от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);

• 2) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о достижении пороговых уровней;

• 3) формирование выходных сигналов;                                       (

• 3) непрерывную самодиагностику аппаратной части Терминала.

Автономное ПО предназначено для обмена данными с персональным компьютером посредством интерфейсов RS-232, RS-485, поставляется на оптическом диске или ином носителе цифровой информации и состоит из следующих программных модулей:

• - TestGSO;

• - tga_set;

• - tga_event.

Все программы автономного ПО предназначены для работы в среде Windows XFf или его

Таблица 1

Примечание: номер версии ПО должен быть не ниже указанного в таблице. Значения ! контрольных сумм, приведенные в таблице, относятся только к файлам прошивки | обозначенных в таблице версий.                                                    |

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014: встроенного ПО «средний», автономного -«низкий».

• 1) Диапазоны измерений и пределы допускаемой основной газоанализаторов приведены в таблице 2.

Таблица 2

• 2) Пределы допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

  0,5 ;олях

  0,5

  10

• 3) Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в д от пределов допускаемой основной погрешности

• 4) Предел допускаемого времени установления показаний То,9д, с

• 5) Пределы допускаемой дополнительной абсолютной погрешности газоанализаторов

на каждые 10°С в диапазоне температур от минус 60 до плюс 85 °C при эксплуатации терминала в диапазоне температур от минус 10 до плюс 45 °C в долях от пределов допускаемой основной абсолютной погрешности                                    > 0,2

• 6) Время прогрева, мин, не более                                               10

• 7) Потребляемая электрическая мощность, Вт, не более

  • - газоанализатор ГСО-Pl

  • - терминал газоанализатора МГСО-Р1

  8) Электропитание осуществляется:

  • - газоанализатора ГСО-Pl постоянным током напряжением, В

  • - терминала газоанализатора МГСО-Р1 однофазным переменным током частотой (50±1) Гц напряжением, В

  5,5

  150

  от 18 до 32

  220

  + 22 -33

9) Габаритные размеры и масса составных частей газоанализатора приведены в

Таблица 3

30 000

от минус 60 до плкЬс 85

от минус 10 до плюс 45

до 95

от 84 до ] 06,7

Знак утверждения типа наносится типографским способом на титульный [лист руководства по эксплуатации и на табличку на корпусе терминала газоанализатора МГСО-Р1 и газоанализатора ГСО-Р1.

Комплект поставки газоанализатора приведен в таблице 4.

Таблица 4

Сведения о методиках (методах) измерений                                     |

Методика измерений приведена в документе КБРЕ.413311.006 РЭ «Газоанализаторы стационарные оптические ГСО-Pl, МГСО-Р1, Руководство по эксплуатации», 2015 г.

I

Нормативные и технические документы, устанавливающие требования газоанализаторам стационарным оптическим ГСО-Pl, МГСО-Р1

• 1 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализак Общие технические требования и методы испытаний газоанализаторов горючих газов.

• 2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

• 3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

  НИЙ.

• 4 ГОСТ 8.578-2014 Государственная система обеспечения единства измере:

Государственная поверочная схема для средств измерений содержания компонентов в

газовых средах.

• 5 КБРЕ.413311.006 ТУ. Газоанализаторы стационарные оптические ГСО-Pl, МГСО-Р1. Технические условия.

ЗАО «Метеоспецприбор», Санкт-Петербург, ИНН 7810537861

Адрес: 192148, Санкт-Петербург, ул. Седова, д. 37, литер А, тел./факс: 8 (812) 702-07-39.

ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, e-mail: info@vniim.ru, http://www.vniim.ru.

Регистрационный номер аттестата аккредитации RA.RU.311541.
