МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

12 декабря 2025 г.

2737

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

  • 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

    Е.Р. Лазаренко

    Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

    Приказ Росстандарта №2737 от 12.12.2025, https://oei-analitika.ru

    Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

2737

от «____»   декабря 2025 г. №

Лист № 1 Регистрационный № 58089-14                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ротационные «ЭМИС-РГС 245» Назначение средства измерений

Счетчики газа ротационные «ЭМИС-РГС 245» (далее - счетчик) предназначены для измерения объемного расхода и объема газа при рабочих условиях, с возможностью измерений объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа.

Описание средства измерений

Счетчики состоят из первичного преобразователя (ПП), узла регистрации и индикации (УРИ) и могут дополнительно комплектоваться вычислителем с подключенными к нему измерительными датчиками температуры, давления и разности давлений.

ПП представляет собой измерительную камеру с измерительным механизмом и подводящим и отводящим патрубками.

Измерительный механизм выполнен в виде двух роторов, находящихся в зацеплении. Роторы приводятся во вращение потоком измеряемого газа, каждый их оборот соответствует прохождению фиксированного объема газа через ПП.

УРИ механически связан с ПП и обеспечивает показания объема газа при рабочих условиях нарастающим итогом на механическом индикаторном устройстве.

Имеются исполнения с импульсным электрическим выходом с применением датчиков активного или пассивного типа («геркон»), что реализует передачу измерительной информации (объем газа при рабочих условиях) через частотно-импульсный выходной сигнал на внешние устройства (исполнение без вычислителя) или вычислитель (исполнения с вычислителем ВВ1 и ВВ2).

Вычислитель осуществляет обработку выходного сигнала получаемого с УРИ, а также измерение и преобразование выходных сигналов получаемых с измерительных датчиков температуры и давления. Далее в соответствии с установленными алгоритмами (программное обеспечение) вычисляет объемный расход и объем газа, приведенного к стандартным условиям, а также массовый расход и массу газа прошедшего через счетчик. При комплектации счетчика датчиком разности давлений вычислитель также измеряет и преобразует выходной сигнал с него. Измеренные и вычисленные значения архивируются в энергонезависимой памяти вычислителя, отображаются на дисплее вычислителя и могут передаваться на внешние устройства через частотно-импульсный и/или цифровой выходной сигнал. Вычислители могут отличаться внешним видом и способом подключения датчиков: неразъемным (исполнение ВВ1) - отсутствует возможность отключения датчиков от вычислителя во время монтажа, эксплуатации и поверки счетчиков; разъемным (исполнение ВВ2) - с возможностью отключения (подключения) датчиков от вычислителя во время монтажа, эксплуатации и поверки счетчиков.

Счетчики имеют общепромышленное и взрывозащищенное исполнения.

На корпусе счетчика могут быть места для установки датчиков температуры и давления рабочей среды, а также места на присоединительных фланцах для установки датчика перепада давления. Если в корпус счетчика датчики давления, перепада давления и температуры не установлены, то места для установки закрыты резьбовыми заглушками. При этом установка датчиков давления и/или перепада давления также может осуществляться с помощью клапанного блока или дистанционно на трубопроводе.

В качестве датчиков температуры используются платиновые термопреобразователи сопротивления классов АА, А, и В (Pt100; Pt500; Pt1000; 100П; 500П; 1000П) по ГОСТ 6651-2009. В качестве выходного сигнала от датчиков давления и разности давлений в счетчиках используется цифровой, или унифицированный аналоговый выходной сигнал силы, или напряжения постоянного тока.

Счетчик может быть установлен на вертикальном или горизонтальном участке трубопровода, присоединение к трубопроводу фланцевое. Прямые участки трубопровода до и после счетчика не требуются.

Для защиты от динамических нагрузок, связанных с резкими изменениями расхода и рабочего давления газа, допускается установка предохранительной шайбы с центральным отверстием.

Внешний вид счетчиков, места нанесения пломб поверителя и пломб изготовителя или организации, осуществляющей ремонт, показаны на рисунке 1.

Вычислитель может быть установлен непосредственно на УРИ или монтироваться дистанционно. В случае дистанционного монтажа вычислителя (для исполнений с вычислителем ВВ1 и ВВ2) крышка вычислителя, места присоединения датчиков температуры и давления, канал счета импульсов, а также ручка клапанного блока в открытом положении, место подключения датчика перепада давления, заглушки могут пломбироваться поставщиком газа после выполнения монтажных работ.

Счетчики (исполнения без вычислителя) обеспечивают выполнение следующих функций:

- измерение объемного расхода и объема газа при рабочих условиях, прошедшего через счетчик;

- отображение результатов измерений суммарного объема газа на механическом индикаторе;

- выдачу результатов измерений объема газа в виде низкочастотных (НЧ) или высокочастотных (ВЧ) электрических импульсов (опция).

Счетчики (исполнения с вычислителем) дополнительно обеспечивают выполнение следующих функций:

- измерение (вычисление) объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы в соответствии с ГОСТ 2939-63, в соответствии с требованиями ГОСТ 8.740-2023 по методам, изложенным в ГСССД 8-79, ГСССД МР 113-03, ГОСТ 30319 (2,3)-2015, ГОСТ Р 8.662-2009, ГОСТ Р 8.770-2011, ГСССД МР 134-2007. Для других газов, измерения (вычисления), выполняются при внесении в вычислитель данных о плотности измеряемой среды и коэффициента сжимаемости (при подключении или комплектации датчиками температуры и давления);

- измерение разности давлений на входе и выходе счетчика (при подключении или комплектации датчиком разности давлений);

- отображение измеренных и вычисленных значений, а также температуры и давления газа на дисплее вычислителя и температуры окружающей среды (опция);

- архивирование и хранение измеренных и вычисленных значений в энергонезависимой памяти вычислителя;

- передачу результатов измерений через частотно-импульсный и/или цифровой выходной сигнал на внешние устройства.

Приказ Росстандарта №2737 от 12.12.2025, https://oei-analitika.ru Приказ Росстандарта №2737 от 12.12.2025, https://oei-analitika.ru

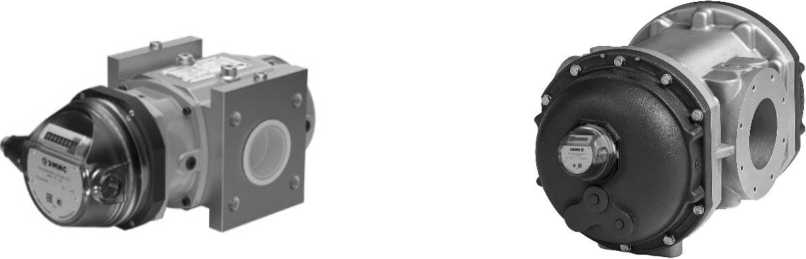

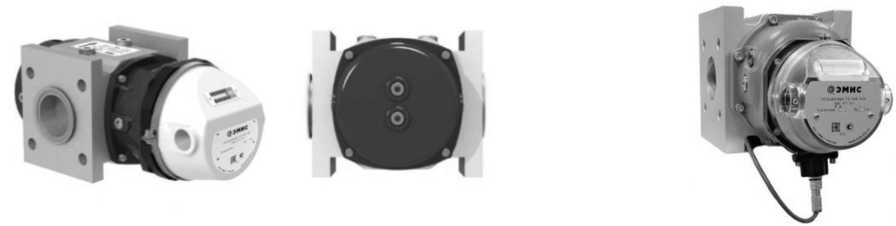

а) Общий вид счетчика (исполнения без вычислителя)

Приказ Росстандарта №2737 от 12.12.2025, https://oei-analitika.ru

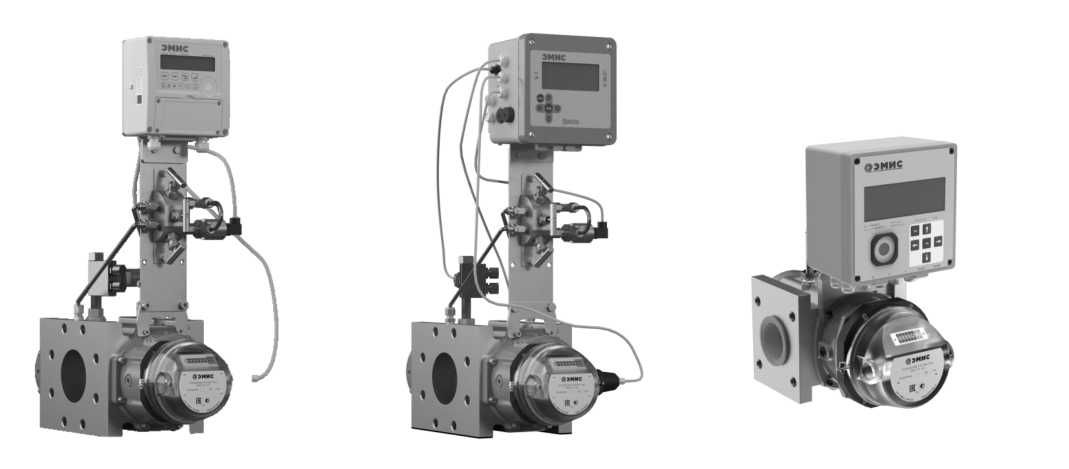

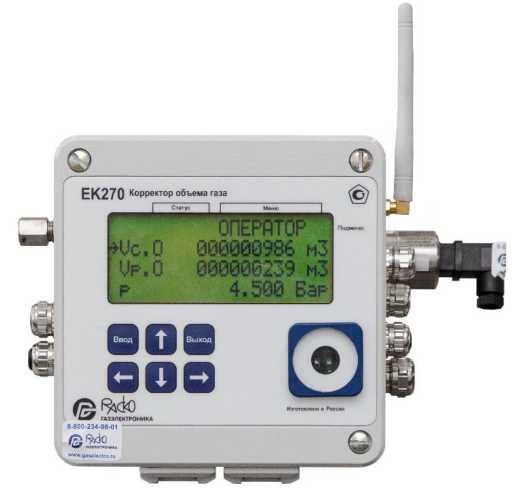

б) Общий вид счетчика (исполнения с вычислителем)

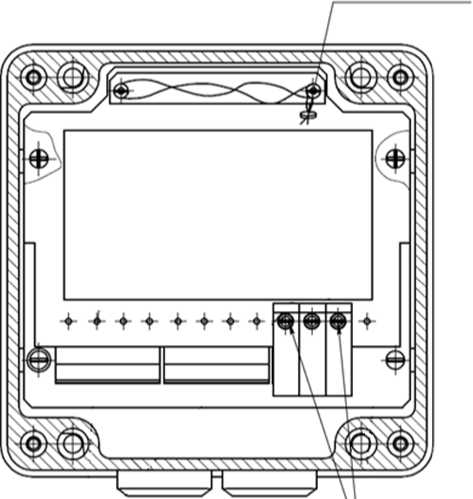

Места нанесения пломб изготовителя или организации осуществляющей ремонт

Приказ Росстандарта №2737 от 12.12.2025, https://oei-analitika.ru

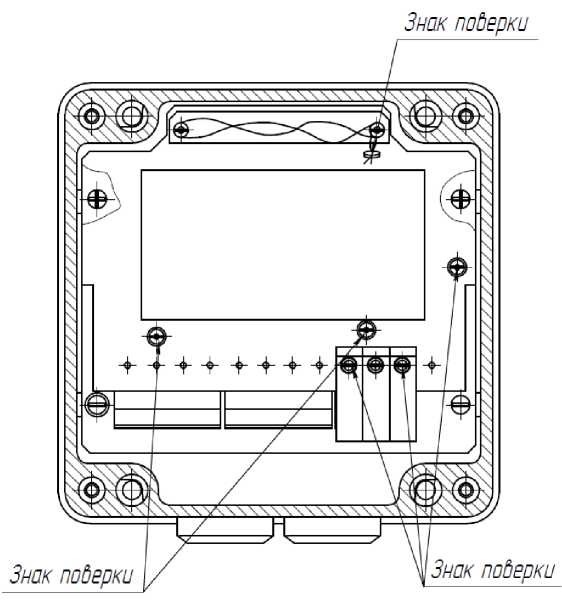

Места нанесения пломб поверителя

Места нанесения пломб изготовителя или организации осуществляющей ремонт

г      1

1

1» «•

/1

II

Места нанесения пломб поверителя

°1!В

о

О

о

Приказ Росстандарта №2737 от 12.12.2025, https://oei-analitika.ru

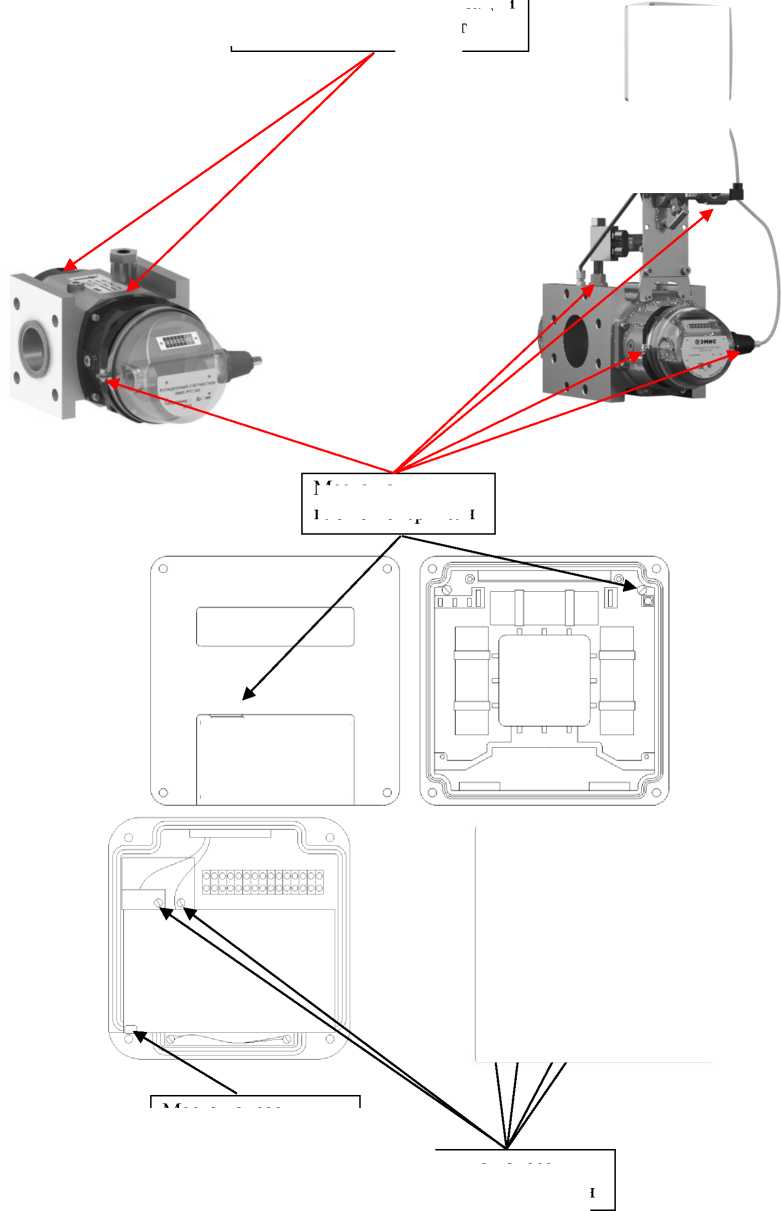

в) Места нанесения пломб поверителя и пломб изготовителя или организации осуществляющей ремонт

Рисунок 1 - Общий вид счетчиков и места нанесения пломб поверителя и пломб изготовителя или организации осуществляющей ремонт

Знак утверждения типа и заводской номер счетчика наносятся на маркировочную табличку, которая расположена сверху на корпусе ПП, методом фотолитографии и полиграфическим способом в буквенно-числовом формате, места расположения показаны на рисунке 2.

Нанесение знака поверки на счетчик не предусмотрено.

■                   СЧЕТЧИК ГАЗА РОТАЦИОННЫЙ °

«JIHF1W          ЭМИС-РГС 245    ,

Типоразмер |        ~| Ду | |нм 3a6.N*|           |^ам

Qmin | iQmax |     |н3/ч Дата из г. |               | IP65

Tmin |-30|Ттах | *80 ft Класс точности |      |

Токр.среды 1-40, *60 ГС |                     | ГПГ

Pmaxl 1 6 I МПа            FZI ОС ООО <ТехБезопасность» W1I

|!1                 И СС N* ЕАЭС RU C-RU.HA65.B.01520/22

q         АО «ЭМИС». РОССИЯ www.emis-kip.ru

il I

о

J

Место нанесения заводского номера

Место нанесения знака утверждения типа

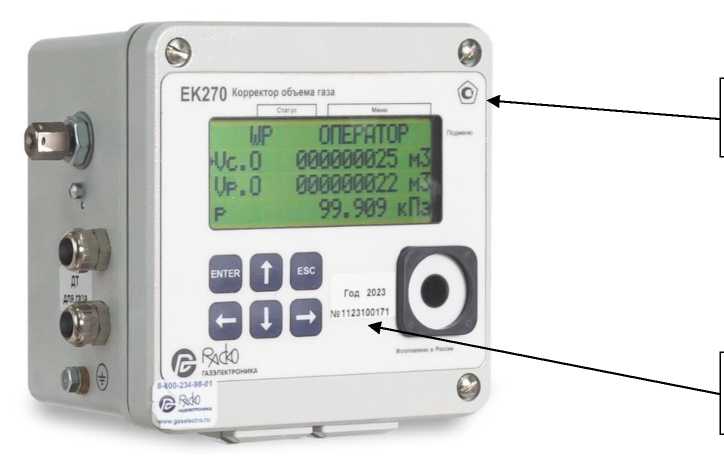

Рисунок 2 - Места расположения знака утверждения типа и заводского номера счетчика на маркировочной табличке

Программное обеспечение

Исполнения счетчиков с вычислителем имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память вычислителя.

Данное ПО реализует:

  • - вычисление объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы, в соответствии с ГОСТ 2939-63 по методам, изложенным в ГСССД 8-79, ГСССД МР 113-03, ГОСТ 30319 (2,3)-2015, ГОСТ Р 8.662-2009, ГОСТ Р 8.770-2011, ГСССД МР 134-2007. Вычисления для других газов выполняются при внесении в вычислитель данных о плотности измеряемой среды и коэффициента сжимаемости;

  • - отображение измеренных и вычисленных значений на дисплее вычислителя;

  • - архивирование и хранение измеренных и вычисленных значений в энергонезависимой памяти вычислителя;

  • - формирование выходных сигналов для передачи на внешние устройства.

В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчика (после пломбировки вычислителя в соответствии с рисунком 1 в) исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные встроенного ПО счетчиков приведены в таблице 1.

Таблица 1 - Индикационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ER245

Номер версии (идентификационный номер) ПО, не ниже

1.х* или 1.хх*

Цифровой идентификатор

-

* х, хх - обозначение метрологически незначимой части П значения от 0 до 9 или от 00 до 99, указывается в паспорте счетчика.

О, может принимать

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Нормирование метрологических характеристик счетчиков проведено с учетом влияния встроенного ПО.

Метрологические и технические характеристики

Метрологические и основные технические характеристики счетчиков приведены в таблицах 2 - 3.

Таблицы 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода, м3

от 0,4 до 16001)

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях2), %

  • - в диапазоне Qmin < Q3) < Qt3)

  • - в диапазоне Qt3) < Q3) < Qmax

±0,9; ±1,2; ±1,5; ±1,7; ±1,9; ±2,0; ±2,3; ±2,5 ±0,6; ±0,75; ±0,9; ±1,0; ±1,5; ±1,7; ±2,0; ±2,3

Пределы допускаемой относительной погрешности измерения объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа2), %

  • - в диапазоне Qmin < Q < Qt3)

  • - в диапазоне Qt < Q < Qmax3)

±1,0; ±1,4; ±1,7; ±2,0; ±2,1; ±2,5; ±3,0; ±4,0 ±1,0; ± 1,1; ±1,4; ±1,5; ±1,7; ±2,0; ±2,5; ±3,0

Диапазон измерений разности давлений, кПа

от 0 до 404)

Пределы допускаемой приведенной погрешности измерений разности давлений, %

±0,25

Примечания:

  • 1 - указаны минимальное и максимальное значение объемного расхода газа при рабочих условиях для всех исполнений счетчиков, конкретное значение Qmin (наименьший объемный расход) и Qmax (наибольший объемный расход) указываются в паспорте и зависят от номинального диаметра условного прохода;

  • 2 - выбирается из ряда, конкретное значение указывается в паспорте на счетчик;

  • 3 - Q - измеряемый объемный расход, м3/ч; Qt - переходный объемный расход, м3/ч (конкретное значение Qt указывается в паспорте и может принимать значения от 0,05 до 0,15 от Qmax);

  • 4 - указаны минимальное и максимальное значение разности давлений при рабочих условиях для всех исполнений счетчиков, конкретный диапазон указывается в паспорте.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр условного прохода DN, мм - для счетчиков G10

25

- для счетчиков от G16 до G65

50

- для счетчиков от G100 до G160-80

80

- для счетчиков от G160-100 до G400-100

100

- для счетчиков от G400-150 до G650

150

- для счетчиков G1000

200

П Продолжение таблицы 3

Наименование характеристики

Значение

Порог чувствительности, м3

от 0,03 до 1,00

Потери давление, кПа, не более1)

3

Характеристики выходного НЧ импульсного электрического сигнала:

- частота, Гц

от 0 до 0,277

- амплитуда, В

3,6

- цена импульса, м3/имп

от 0,1 до 10,0

Характеристики выходного ВЧ импульсного электрического сигнала:

- частота, Гц

от 0 до 1000

- амплитуда, В

от 12 до 24

- цена импульса, м3/имп

от 0,000177 до 0,1970

Выходные сигналы

RS 232/RS485; оптический

(исполнение с вычислителем)

интерфейс; частотноимпульсный; GSM/GPRS-

модем, LoraWAN

Параметры рабочей среды:

- температура, °С

от -30 до +80

- избыточное давление, МПа, не более

1,6

Емкость счетного устройства (УРИ)

- для счетчиков от G10 до G65

999999,99

- для счетчиков от G100 до G650

9999999,9

- для счетчиков G1000

99999999

Цена деления младшего разряда счетного устройства (УРИ) - для счетчиков от G10 до G65

0,002

- для счетчиков от G100 до G650

0,02

- для счетчиков G1000

0,2

Емкость дисплея вычислителя, м3

- для счетчиков с DN от 25 до 50

999999,99

- для счетчиков с DN от 80 до 150

9999999,9

- для счетчиков с DN 200

99999999

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -40 до +70

- атмосферное давление, кПа

от 84 до 106,7

- относительная влажность окружающего воздуха при температуре +35 °С, %, не более

95 (без конденсации влаги)

Параметры электропитания от источника постоянного тока (счетчики с активным НЧ импульсным выходом):

- напряжение постоянного тока, В

3,6

- потребляемая мощность, Вт, не более

0,125

Продолжение таблицы 3

Наименование характеристики

Значение

Параметры электропитания от источника постоянного тока (счетчики с ВЧ импульсным выходом):

  • - напряжение постоянного тока, В

  • - потребляемая мощность, Вт, не более

от 12 до 24

0,9

Параметры электропитания от источника постоянного тока (счетчики с вычислителем)

  • - напряжение постоянного тока, В

  • - потребляемая мощность, Вт, не более

от 2,5 до 30

0,9

Маркировка взрывозащиты2):

  • - исполнение Gbc

  • - исполнение Ex

II Gb c IIC T6 X

1ExiaIIC T6...T3 Gb X

1Ex ib IIC T6...T3 Gb X

Габаритные размеры

в соответствии с руководством по эксплуатации на счетчик

Масса, кг, не более

250

Примечания:

  • 1 - Потери давления счетчика на максимальном расходе при стандартных условиях и плотности 1,204 кг/м3.

  • 2 - Для исполнений счетчиков без вычислителя.

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

12

Знак утверждения типа

наносится на маркировочную табличку на корпусе счетчика и на титульные листы паспорта и руководства по эксплуатации счетчика.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Счетчик газа ротационный ЭМИС-РГС 245 в исполнении согласно договора поставки

-

1 шт.

Руководство по эксплуатации

РГС 245.00.00.РЭ

1 экз.

Паспорт

РГС 245.00.00.ПС

1 экз.

Сведения о методиках (методах) измерений

приведены в Приложении Д документа «Руководство по эксплуатации. Счетчики газа ротационные «ЭМИС-РГС 245».

Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства РФ от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в части п. 6.7.1

Приказ Росстандарта №1133 от 11.05.2022 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа

Приказ Росстандарта № 472 от 10.03.2025 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»

ГОСТ 15528-86. Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения

ТУ 4213-048-14145564-2014 «Счетчики газа ротационные «ЭМИС-РГС 245» Технические условия»

Изготовитель

Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)

ИНН 7729428453

Юридический адрес: 454112, Челябинская область, г.о. Челябинский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Адреса мест осуществления деятельности:

454112, Челябинская область, г.о. Челябинский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7

456518, Российская Федерация, Челябинская область, Сосновский район, деревня Казанцева, ул. Производственная, д. 7/1

Телефон: +7 (351) 729-99-12

Web-сайт: emis-kip.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru Web-сайт: https://www.kip-mce.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU 311313




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »    дркябрк    2025 г. № _^737

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Счетчики газа ротационные

«ЭМИС-РГС

245»

«ЭМИС-

РГС 245» 025-G10-ГК-1,6-0,6-ГП зав.

№4458;

«ЭМИС-

РГС 245» ВВ1-050-

G16-TK-

1,6-0,6-ГП с зав.

№4334-1;

«ЭМИС-

РГС 245» ВВ2-050-

G40-TK-1,6-0,6-ГП зав. № 4342-1;

58089-14

МЦКЛ.0133.М

П

ЭР-

245.000.000.00

МП

25.06.

2025

Акционерное общество «Электронны е и механически е измерительн ые системы» (АО «ЭМИС»), г. Челябинск

ЗАО КИП «МЦЭ»,

г. Москва

«ЭМИС-

РГС 245»

ВВ2-080-

G160TK-

1,6-0,6-ГП зав. №4381

1; «ЭМИС-

РГС 245» 200-G1000-

ГК-1,6-0,6-

ГП зав.

№3401

2.

Корректоры объема газа

ЕК270

1125082898

1125082899

41978-13

МП 1912/1311229-2023 (с

изменением

№1)

МП 1912/1311229-2023 (с

изменением

№2)

29.09.

2025

Общество с ограниченно й ответственно стью «РАСКО Газэлектрони ка» (ООО «РАСКО Газэлектрони ка»), Нижегородск ая обл., г. Арзамас

ООО ЦМ

«СТП», г. Казань




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 12 »    ДегабРя 2025 г. №   2737

Лист № 1 Регистрационный № 41978-13                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры объема газа ЕК270 Назначение средства измерений

Корректоры объема газа ЕК270 (далее - корректор) предназначены для измерения давления, температуры, количества импульсов от счетчиков газа и вычисления объема газа, приведенного к стандартным условиям, а также для контроля технологических параметров (разность давлений, температура окружающей среды).

Описание средства измерений

Принцип действия корректора основан на измерении количества импульсов от счетчиков газа, пропорционального объему газа при рабочих условиях, измерении давления, температуры газа и вычислении объема газа, приведенного к стандартным условиям, с учетом коэффициента сжимаемости.

Корректоры выпускаются с двумя версиями программного обеспечения (далее - ПО) 1.ХХ и 2.ХХ, которые отличаются диапазоном измерения температуры и алгоритмами расчета коэффициента сжимаемости. В корректоре с версией ПО 1.ХХ коэффициент сжимаемости рассчитывается по ГОСТ 30319.2-2015 или вводится в качестве условно-постоянной величины. В корректоре с версией ПО 2.ХХ коэффициент сжимаемости рассчитывается по алгоритмам в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.

Для корректоров с версией ПО 2.ХХ диапазон измерения температуры определяется при заказе.

Корректор обеспечивает работу со счетчиками, имеющими импульсный выходной сигнал:

  • - с весом импульса 0,01; 0,1; 1; 10 и 100 м3 в диапазоне частот от 0 до 8 Гц;

  • - с весом импульса от 1 до 99999 импульсов на м3 в диапазоне частот от 0 до 5 кГц.

Корректор обеспечивает измерение параметров газа:

  • - давления в трубопроводе преобразователем абсолютного давления;

  • - температуры газа встроенным термометром сопротивления платиновым по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (далее - НСХ) 500П (Pt500).

Для контроля технологических параметров корректор обеспечивает измерения:

  • - разности давлений на счетчике газа преобразователем разности давлений;

  • - температуры окружающей среды встроенным термометром сопротивления c НСХ 500П (Pt500).

Корректор по заказу может комплектоваться встроенным модулем передачи данных GSM/GPRS.

Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах.

Общий вид основного исполнения корректора, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Общий вид корректора со встроенным модулем передачи данных GSM/GPRS и преобразователем разности давлений представлен на рисунке 2.

Заводской номер корректоров представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится типографским способом на наклейку, размещаемую на лицевой панели, и записывается в энергонезависимую память.

Пломбировку от несанкционированного доступа осуществляют путем пломбирования кнопки поверителя, расположенной внутри корпуса и защищенной металлической пластиной, с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, а также пломбирования винтов крышки электронной платы и крышек импульсных входов путем нанесения знака поверки давлением на мастику.

Крышка корпуса корректора может быть снабжена пломбировочными винтами для опечатывания корректора на месте эксплуатации.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, приведены на рисунке 3 и рисунке 4.

Приказ Росстандарта №2737 от 12.12.2025, https://oei-analitika.ru

Место нанесения знака

утверждения типа

заводского номера

Рисунок 1 - Общий вид основного исполнения, место нанесения знака утверждения типа, место нанесения заводского номера

Место нанесения

Приказ Росстандарта №2737 от 12.12.2025, https://oei-analitika.ru

Рисунок 2 - Общий вид корректора со встроенным модулем передачи данных GSM/GPRS и преобразователем разности давлений

Приказ Росстандарта №2737 от 12.12.2025, https://oei-analitika.ru

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки корректора без встроенного модуля передачи данных GSM/GPRS

Знак пайерки

Приказ Росстандарта №2737 от 12.12.2025, https://oei-analitika.ru

Знак пойерки

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки корректора со встроенным модулем передачи данных GSM/GPRS

Программное обеспечение

ПО корректоров встроенное и является их неотъемлемой частью.

Конструкция корректоров исключает возможность несанкционированного влияния на ПО корректоров и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО корректора приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Значение

Идентификационное наименование ПО

-

-

Номер версии

1.ХХ*

2.ХХ*

Цифровой идентификатор ПО

55519**

23199**

Алгоритм вычисления цифрового идентификатора ПО

CRC16

CRC16

* Номер версии ПО состоит из двух частей: старшая часть (до точки) номер версии

метрологически значимой части ПО, младшая часть - номер версии

метрологически

незначимой части.

Контрольная сумма для метрологически значимой части.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений абсолютного давления*, МПа:

  • - версия ПО 1.ХХ (алгоритм ГОСТ 30319.2-2015)

  • - версия ПО 2.ХХ

от 0,08 до 7,50 включ. от 0,08 до 10,00 включ.

Диапазон измерений разности давлений**, кПа

от 0 до 1,6 включ.; от 0 до 2,5 включ.;

от 0 до 4 включ.; от 0 до 6,3 включ.; от 0 до 10 включ.; от 0 до 16 включ.; от 0 до 25 включ.; от 0 до 40 включ.

Диапазон измерений температуры измеряемой среды, ОС

  • - версия ПО 1.ХХ

  • - версия ПО 2.ХХ**

от -23 до +60

от -30 до +60; от -40 до +60

Диапазон измерений температуры окружающей среды**, ос

от -30 до +60; от -40 до +60

Пределы допускаемой относительной погрешности, %:

  • - измерения абсолютного давления**

  • - измерения температуры

  • - вычисления     коэффициента     коррекции,

обусловленной реализацией алгоритмов

  • - приведения объема газа к стандартным условиям

с   учетом   погрешности   измерения   давления,

температуры и вычисления коэффициента коррекции

±0,15; ±0,25; ±0,35

±0,10

±0,05

±0,19; ±0,28; ±0,37

Пределы основной приведенной к верхнему пределу измерений погрешности измерения разности давлений, %

±0,1

Пределы допускаемой дополнительной приведенной погрешности, то в диапазоне рабочих температур на каждые 10 ОС, %

±0,1

Пределы допускаемой абсолютной погрешности измерения температуры окружающей среды, ос

±1

Нормальные условия измерений:

- температура окружающей среды, ос

от 15 до 25

* Диапазон измерений абсолютного давления определяется диапазоном применяемого преобразователя давления.

Выбирается при заказе.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Сигнал от счетчика газа низкочастотный, Гц, не более

8

Сигнал от счетчика газа высокочастотный, кГ ц, не более

5

Коэффициент преобразования сигнала счетчика газа (НЧ), импульс/м3

0,01; 0,1; 1; 10; 100

Коэффициент преобразования сигнала счетчика газа (ВЧ), импульс/м3

от 1 до 99999

Наименование характеристики

Значение

Дисплей:

- количество строк

4

- количество символов в строке

20

Выходной импульсный сигнал:

- напряжение, В

30

- ток нагрузки, мА

100

- число одновременно подключенных каналов, шт.

4

Интерфейс

RS232/RS485;

оптический интерфейс по ГОСТ IEC 61107-2011; GSM/GPRS*

Параметры электрического питания:

- напряжение постоянного тока (встроенное), В

7,2 (2 или 4 батареи 3,6 В)

- напряжение постоянного тока (внешний

источник)В

9 ±0,9

Габаритные размеры корпуса, мм, не более

- высота

180/180

- ширина

200/210

- длина

110/140

Масса, кг, не более

2,8 (4,0)

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +60

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 96 до 104

Маркировка взрывозащиты

1Ex ib IIBT4 Gb X

Комплектуется по заказу.

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Знак утверждения типа

наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Корректоры объема газа

ЕК270

1

Руководство по эксплуатации

ЛГТИ.407229.170 РЭ

1

Паспорт

ЛГТИ.407229.170 ПС

1

Преобразователь разности давлений

-

1*

Термопреобразователь для измерения температуры окружающей среды

-

1*

Модуль передачи данных GSM/GPRS

-

1*

Комплект монтажных частей (КМЧ)

-

1*

* Комплектуется по заказу

Сведения о методиках (методах) измерения

приведены в разделе 1 «Описание и работа» руководства по эксплуатации ЛГТИ.407229.170 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 06.12.2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»

Приказ Росстандарта от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»

ЛГТИ.407229.170 ТУ «Корректоры объема газа ЕК270. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул. 50 лет ВЛКСМ, дом 8а

Телефон (факс): (83147) 7-98-00, 7-98-01

E-mail: Info@gaselectro.ru

Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ») Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1

Тел. (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП») Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10 Web-сайт: http://www.ooostp.ru E-mail: office@ooostp.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
