№1636 от 27.07.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28639
О переоформлении свидетельства об утверждении типа средства измерений № 53739 "Датчики комплексные с вычислителем расхода ГиперФлоу-3Пм" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ27 июля 2017 г.
1636
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 53739 «Датчики комплексные с вычислителем расхода ГиперФлоу-ЗПм» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги, по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федераций 12 сентября 2013 г. № 29940) (далее — Административный, регламент) и в связи с обращением ООО «НПФ «Вымпел» от 01 февраля 2017 г. № 17/195-КН приказываю:
-
1. Внести изменения в описание типа на датчики комплексные с вычислителем расхода ГиперФлоу-ЗПм, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 15646-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 53739 «Датчики комплексные с вычислителем расхода ГиперФлоу-ЗПм», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 15646-14, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу или индивидуальному предпринимать
4. Контроль за исполь
ений^^тастаящет^приказ^^та^йяю з хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
1 собой.
Заместитель Руководителя
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
V ________
С.С.Голубев
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики комплексные с вычислителем расхода ГиперФлоу-ЗПм Назначение средства измеренийДатчики комплексные с вычислителем расхода ГиперФлоу-ЗПм предназначены для измерения расхода и количества жидких и газообразных сред на промышленных и коммунальных объектах как автономное средство измерения, в составе автоматизированных систем учета и контроля или передачи информации в другие системы. ГиперФлоу-ЗПм также могут использоваться в режиме многопараметрического датчика для измерения по шести каналам давления/разности давлений (перепада давления) и одной температуры. Датчики комплексные с вычислителем расхода ГиперФлоу-ЗПм позволяют измерять расход и количество при движении потока в прямом и обратном направлении при использовании с диафрагмами для инверсивных потоков или нестандартными сужающими устройствами КРАУ5.183.013 (КРАУ5.183.044).
Применение дополнительного датчика перепада давления обеспечивает расширение диапазона измерения расхода.
Описание средства измеренияПринцип действия датчиков комплексных с вычислителем расхода ГиперФлоу-ЗПм основан на измерении перепада давления, создаваемого при протекании жидкого или газообразного вещества, через сужающее устройство, установленное внутри трубопровода. При протекании жидкого или газообразного вещества через сужающее устройство вследствие перехода части потенциальной энергии давления в кинетическую энергию средняя скорость потока в суженном сечении повышается. В результате этого статическое давление потока после сужающего устройства становится меньше, чем перед ним. Разность этих давлений (перепад давления) зависит от расхода протекающего вещества и может служить мерой расхода.
В основу работы ГиперФлоу-ЗПм положен принцип измерения расхода:
-
- методом переменного перепада давления;
-
- с применением счетчиков объемного расхода газа (работа в режиме корректора).
Измерение избыточного (абсолютного) давления, перепада давления и температуры контролируемой среды осуществляется путем преобразования:
-
- избыточного (абсолютного) давления и перепада давления с помощью интегральных мостовых тензопреобразователей в цифровое значение давления и перепада давления;
-температуры контролируемой среды с помощью термопреобразователя сопротивления в цифровое значение температуры.
Цифровые сигналы обрабатываются с помощью программного обеспечения в значения указанных физических величин.
Датчики комплексные с вычислителем расхода ГиперФлоу-ЗПм измеряют расход при помощи различных первичных преобразователей, согласно соответствующим нормативным документам:
-
- стандартные сужающие устройства по ГОСТ 8.586.1 - ГОСТ 8.586.5-2005;
-
- специальные сужающие устройства по РД 50-411-83;
-
- преобразователи расхода с конической диафрагмой с относительным диаметром 0,1-0,64 по МИ 3572-2016;
-
- первичные преобразователи расхода с гидравлическим сопротивлением по МИ 3580-2017;
-
- нестандартное сужающее устройство (НСУ) по КРАУ2.833.006 ТУ;
-
- счетчики и датчики объемного расхода с импульсным выходом по ГОСТ Р 8.740-2011.
При использовании метода переменного перепада давления на сужающем устройстве, измеряются значения давления, температуры и перепада давления и далее в вычислителе производится расчет расхода и количества жидкостей и газов. Для воды и водяного пара по вычисленному значению расхода и измеренному значению давления и температуры производится вычисление тепловой мощности и количества тепловой энергии (работа в режиме теплосчетчика).
В системах со счетчиками объемного расхода среды датчик комплексный с вычислителем расхода ГиперФлоу-ЗПм принимает набор импульсов от счетчика или датчика объемного расхода газа и далее при помощи измеренных значений давления и температуры вычисляет объем и объемный расход природного газа, приведенные к стандартным условиям.
Физические свойства природного газа вычисляются в соответствии с требованиями ГОСТ 30319.1-2015 - ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, ГОСТ Р 8.770-2011, физические свойства воды и водяного пара вычисляются в соответствии с рекомендациями МИ. 2412-97, МИ 2451-98. Физические свойства других жидкостей и газов (плотность в рабочих условиях, показатель адиабаты, динамическая вязкость) в зависимости от давления и температуры задаются в виде табличных данных. Табличные значения задаются по данным ГСССД или сертифицированным программам расчета физических свойств среды в заданном рабочем диапазоне температур и давлений измеряемой среды в соответствии с утвержденной в установленном порядке методикой выполнения измерений. Физические свойства жидкостей и газов также могут задаваться комбинированным методом: задание текущей плотности измеряемой среды - по данным внешнего плотномера, показатель адиабаты и динамической вязкости - табличными данными.
При расчетах учитывается значение атмосферного давления, которое вводится как условно-постоянная величина.
ГиперФлоу-ЗПм состоит из блока электронного (вычислителя), съемных датчиков перепада давления, датчиков избыточного давления, датчиков абсолютного давления, термопреобразователя сопротивления, коробки распределительной и переносного терминала. Состав ГиперФлоу-ЗПм определяется заказом потребителя.
В зависимости от. верхних пределов измерений избыточного (абсолютного) давления, измерения перепада давления и. маркировки взрывозащиты выпускаются модели 1000- 1199.
Общий вид датчиков комплексных с вычислителем расхода ГиперФлоу-ЗПм представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

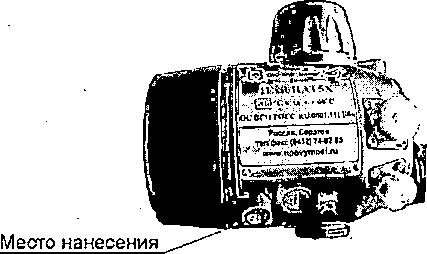

Знак поверки наносится на свободное место на корпусе блока электронного.
Приборы обеспечивают регистрацию измеренных и вычисленных параметров контролируемой среды и выдачу измеренных, вычисленных и зарегистрированных данных на выход прибора для дистанционной передачи данных в цифровой форме.
Оборудование, входящее в состав датчиков комплексных с вычислителем расхода ГиперФлоу-ЗПм, относится к взрывозащищенному электрооборудованию по
ГОСТ 30852.0-2002 с взрывозащитой вида «искробезопасная электрическая цепь уровня ib» по ГОСТ 30852.10-2002.

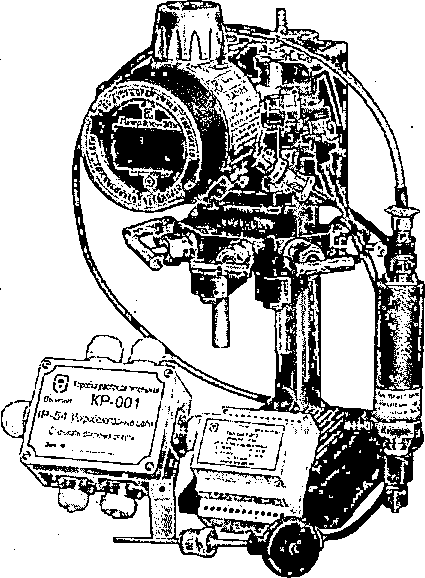

Рисунок 1 - Общий вид датчиков комплексных с вычислителем расхода ГиперФлоу-ЗПм
пломбы
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее - ПО) датчиков комплексных с вычислителем расхода ГиперФлоу-ЗПм является встроенным.
Функции ПО: управление и синхронизация измерительных каналов, регистрация измеренных параметров контролируемой среды, расчет расхода по измеренным данным, ведение архивов данных и архива вмешательств, выдача измеренных, и зарегистрированных данных на выход прибора для дистанционной передачи данных в цифровой форме.
ПО ГиперФлоу-ЗПм позволяет выводить информацию на встроенный жидкокристаллический индикатор. Взаимодействие оператора с ГиперФлоу-ЗПм осуществляется с помощью терминальной программы пользователя или переносного терминала (пульта) по инфракрасному каналу.
Датчики комплексные с вычислителем расхода ГиперФлоу-ЗПм взаимодействуют со смежными системами контроля и управления с использованием стандартных протоколов связи - MODBUS RTU и HART. Идентификационные данные программного обеспечения приведены в таблице 1.
|
Таблица 1 - Идентификационные данные программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
D4 |
|
Номер версии (идентификационный номер) ПО |
не ниже 202 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
С7А6 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC16 |
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемые среды |
. Жидкость (в том числе вода), газ (в том числе природный газ), водяной пар |
|
Внутренний диаметр измерительного трубопровода первичного преобразователя, с которым работают датчики комплексные с вычислителем расхода ГиперФлоу-ЗПм, мм:
|
от 50 до 3000 от 50 до 1000 |
|
-сопло ИСА 1932 |
от 50 до 1000 |
|
- сопло Вентури |
от 65 до 500 |
|
.- труба Вентури с литой (без обработки) входной конической частью |
от 100 до 800 |
|
- труба Вентури с обработанной входной конической частью |
от 50 до 250 |
|
- труба Вентури со сварной входной конической частью из листовой стали |
от 200 до 1200 |
|
- специальное сужающее устройство -диафрагма с коническим входом |
от 12,5 до 100 |
|
- нестандартные сужающие устройства |
92; 144 |
|
- преобразователь расхода с конической диафрагмой с . относительным диаметром 0,1-0,64 (МИ 3572-2016) |
от 8 до 12,5 |
|
- первичный преобразователь расхода с гидравлическим сопротивлением (МИ 3580-2017) |
от 0,15 до 4,5 |
|
- счетчик объемного расхода |
- |
|
1 |
2 |
|
Диапазоны измерения расхода при применении первичного преобразователя: • | |
|
- стандартное сужающее устройство: газ (в т.ч. природный газ), ст.м3/ч водяной пар, т/ч жидкость (в т.ч. вода), т/ч |
от 10 до 5500000 от 0,01 до 4000 от 0,8 до20000 |
|
- специальное сужающее устройство (диафрагма с коническим входом): жидкость, кг/ч газ (в т.ч. природного газа), ст.м3/ч |
от 1 до 5000 от 1 до 200 |
|
- преобразователь расхода с конической диафрагмой с относительным диаметром 0,1-0,64 (МИ 3572-2016): жидкость, кг/ч газ (в т.ч. природного газа), ст.м3/ч |
от 1 до 1000 от 0,1 до 500 |
|
- нестандартное сужающее устройство: газ (в т.ч. природный газ), ст.м3/ч |
от 500 до 150000 |
|
- счетчик (датчик) объемного расхода: газ (в т.ч. природный газ), ст.м3/ч |
от 40 до 400000 |
|
Диапазон измерений расхода жидкости при применении первичного преобразователя расхода с гидравлическим сопротивлением (МИ 3580-2017), кг/ч |
от 0,001 до 120 |
|
Диапазон измерений тепловой мощности, Гкал/ч |
от 0,05 до 5000 |
|
Диапазон измерений теплоты сгорания, ГДж/ч |
от 0,4 до 200000 |
|
Верхние пределы измерения избыточного давления, МПа (кгс/см2) |
0,25; 0,6; 2,5; 6; 16; 25; 32; 60 (2,5; 6; 25; 60; 160; 250; 320; 600) |
|
Верхние пределы измерения абсолютного давления, МПа (кгс/см2) |
0,25; 1; 3; 6 (2,5; 10; 30; 60) |
|
Верхние пределы измерения разности давлений, кПа (кгс/м2) • |
6, 10, 25, 40, 100, 250 (600,1000, 2500, 4000,10000, 25000) |
|
Диапазоны измерения температуры, °C:
с а= 0,00385 °C’1 с а= 0,00391 °C’1 |
от -180 до +200 от -200 до +400 от -200 до +400 |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры (для Ro=5O Ом и Ro=lOO Ом), °C1); | |
|
- в диапазоне от минус 200 до плюс 50 °C: | |
|
вариант исполнения по точности А |
+0,25 |
|
вариант исполнения по точности Б |
+0,5 |
|
вариант исполнения по точности В |
±1,0 |
|
- в диапазоне от минус 60 до плюс 50 °C: | |
|
вариант исполнения по точности А |
+0,25 |
|
вариант исполнения по точности Б |
+0,25 |
|
вариант исполнения по точности В |
±0,5 |
|
- в диапазоне от плюс 50 до плюс 200 °C: | |
|
вариант исполнения по точности А |
±0,25 |
|
вариант исполнения по точности Б |
±0,5 |
|
вариант исполнения по точности В |
±1,0 |
|
- в диапазоне от плюс 200 до плюс 400 °C: | |
|
вариант исполнения по точности А |
±0,25 |
|
вариант исполнения по точности Б |
±1,0 |
|
вариант исполнения по точности В |
±1,5 |
|
Пределы допускаемой относительной погрешности измерения времени, % |
±0,01 |
|
Пределы приведенной погрешности измерения: - избыточного2^ (абсолютного3)) давления:5) | |
|
вариант исполнения по точности А |
±(0,01+0,2(Р/Рмах)) |
|
вариант исполнения по точности Б |
±(0,015+0,2(Р/Ршх)) |
|
вариант исполнения по точности В |
±(0,02+0,5(Р/Р„ах)) |
|
вариант исполнения по точности Г |
±(0,03+0,5(Р/РМах)) |
|
вариант исполнения по точности С |
±(0,01+0,1(Р/Рмах)) |
|
- разности давлений 4)’ 5): | |
|
вариант исполнения по точности А |
±(0,01+0,2(dP/dPMax)) |
|
вариант исполнения по точности Б |
±(0,015+0,2(dP/dPMax)) |
|
вариант исполнения по точности В |
±(0,02+0,5 (dP/dPMax)) |
|
вариант исполнения по точности Г |
±(0,03+0,5(dP/dPMax)) |
|
вариант исполнения по точности С |
±(0,01+0,1 (dP/dPMax)) |
|
Пределы относительной погрешности, %: | |
|
- вычисления расхода |
±0,01; ±0,05 |
|
- вычисления тепловой энергии |
±0,05; ±0,3 |
|
Примечания | |
|
) без учета погрешности первичного медного или платинового термопреобразователя по | |
|
ГОСТ 6651-2009 (для Ro=5O Ом и Ro=lOO Ом) в рабочем диапазоне температур
| |
|
5) в диапазоне температур от минус 60 до минус 40 °C предел приведенной погрешности измерения избыточного (абсолютного) давления ±(0,02+2,5 (Р/РМах))%, предел приведенной | |
|
погрешности измерения разности4) давлений ±(0,02+2,5(dP/dPMax))% и остальные параметры | |
|
по варианту исполнения по точности В | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания ГиперФлоу-ЗПм от барьера искрозащитного БИЗ-002 КРАУ2;222.002-04/05:
|
32 70 |
|
Параметры электрического питания ГиперФлоу-ЗПм от встроенного блока питания БП-012-03 КРАУ5.087.012-03: - напряжение холостого хода, В постоянного тока, не более - - ток короткого замыкания, А, не более |
3,7 1,0 |
|
Параметры электрического питания барьеров искрозащитных БИЗ-002 КРАУ2.222.002-04/05: - напряжение, В |
от 10 до 30 |
|
Потребляемая мощность при питании от барьера искрозащитного БИЗ-002, Вт, не более |
0,5 |
|
Потребляемая мощность при питании от встроенного блока питания, Вт, не более |
0,003 |
|
Габаритные размеры, мм, не более |
160x103x260 |
|
Масса, кг, не более |
10 |
|
Условия эксплуатации:
|
от -40 до +60 или от -60 до +60 до 98 от 84 до 106,7 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
25 65000 |
|
Маркировка взрывозащиты • |
lExibIIBT5X |
|
Степень защиты составных частей ГиперФлоу-ЗПм (от воздействия твердых тел и воды) по ГОСТ 14254-96 (МЭК 529-89):
|
IP66 . IP30 IP54 или IP66 IP67 |
|
Механические воздействия по ГОСТ Р 52931-2008 |
группа N1 |
наносится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации и формуляра; на маркировочной табличке, расположенной на боковой поверхности корпуса блока электронного, методом диффузионной фотохимии.
Комплектность средства измерений
Таблица 4 - Комплектность ГиперФлоу-ЗПм
|
Наименование |
Обозначение |
Количество |
|
Датчик комплексный с вычислителем расхода ГиперФлоу-ЗПм в составе: |
КРАУ1.456.001-06 |
1 шт. |
|
блок электронный БЭ-020 датчик избыточного давления ДИ-017 (датчик абсолютного давления ДА-018); датчик перепада давления ДП-019; блок питания БП-012-03 |
КРАУЗ.857.020-20/30; КРАУ5.183.017 (КРАУ5.183.018; КРАУ5.183.019; КРАУ5.087.012-03 | |
|
Термопреобразователь сопротивления |
ГОСТ 6651-2009 |
1 шт. |
|
Коробка распределительная КР-001 |
КРАУЗ.622.001-01 |
1 шт. |
|
Комплект принадлежностей |
КРАУ4.078.004 |
1 комп л. |
|
Комплект принадлежностей |
КРАУ4.078.024 |
1 компл. |
|
Комплект монтажных частей |
КРАУ4.078.005 |
1 компл. |
|
Комплект вентильного блока |
КРАУ4.078.017 |
1 компл. |
|
Комплект клапанного блока |
КРАУ4.078.018 |
1 компл. |
|
Переносной терминал ПТ-003 |
КРАУ3.065.003 |
1 шт. |
|
Барьер искрозащитный БИЗ-002 . |
КРАУ2.222.002-04/05 |
1 шт. |
|
Специальное сужающее устройство |
КРАУ5.183.028 |
1 шт. |
|
Кабель (для подключения термопреобразователя сопротивления) |
КРАУ4.853.820 |
1 шт. |
|
Комплект настройки |
- |
1 компл. |
|
Комплект поверочный |
КРАУ4.078.016 |
1 компл. |
|
Комплект дополнительного оборудования |
КРАУ4.078.068 |
1 компл. |
|
Комплект документации: | ||
|
Датчик комплексный с вычислителем расхода Ги-перФлоу-ЗПм. Руководство по эксплуатации |
КРАУ1.456.001-06 РЭ |
1 экз. |
|
Датчик комплексный с вычислителем расхода Ги-перФлоу-ЗПм. Формуляр |
КРАУ1.456.001-06 ФО |
■1 экз. |
|
Инструкция. ГСИ. Датчик комплексный с вычислителем расхода ГиперФлоу-ЗПм. Методика поверки |
МП 0557-13-2017 |
1 экз. |
осуществляется по документу МП 0557-13-2017 «Инструкция. ГСИ. Датчики комплексные с вычислителем расхода ГиперФлоу-ЗПм. Методика поверки», утвержденному ФГУП «ВНИИР» 31.01.2017г.
Основные средства поверки:
-
- задатчик давления «Воздух-4000» (регистрационный номер в Федеральном информационном фонде № 12143-04);
-
- задатчик избыточного давления «Воздух-1,6» (регистрационный номер в Федеральном информационном фонде № 10610-00);
-
- задатчик избыточного давления «Воздух-2,5» (регистрационный номер в .Федеральном информационном фонде № 10610-00);
-
- задатчик избыточного давления «Воздух-6,3» (регистрационный номер в Федеральном информационном фонде № 10610-00);
-
- манометр грузопоршневой информационном фонде № 58794-14);
-
- манометр грузопоршневой информационном фонде № 58794-14);
-
- манометр грузопоршневой информационном фонде № 58794-14);
МП-60
МП-250
МП-600
(регистрационный
(регистрационный
(регистрационный
номер
номер
номер
-
- манометр абсолютного давления Федеральном информационном фонде № 4222-74);
-
- калибратор давления RPM4 (регистрационный номер в информационном фонде № 27758-08);
-
- частотомер электронно-счетный 43-85/3 (регистрационный номер информационном фонде № 32359-06);
-
- магазин
Федеральном
Федеральном
Федеральном
МПА-15 (регистрационный номер в
Федеральном
Федеральном
сопротивлений Р4831 (регистрационный номер в
Федеральном
-
информационном фонде № 6232-77);
-
- источник питания постоянного
тока Б5.30/3 (регистрационный номер в
Федеральном информационном фонде №27834-04);
■ - вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде № 52147-12);
номер
-
- расходомер кориолисовый OPTIMASS MFS 7100 (регистрационный Федеральном информационном фонде № 34183-07);
номер
-
- расходомер кориолисовый OPTIMASS MFS 7000 (регистрационный Федеральном информационном фонде № 34183-07);
определе-
Допускается применение аналогичных средств поверки, обеспечивающих ние метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на битумную мастику пломбировочной чашки стопорного зажима и в виде наклейки на корпус блока электронного прибора ГиперФлоу-ЗПм или на свидетельство о поверке.
Сведения о методах измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам комплексным с вычислителем расхода ГиперФлоу-ЗПмГОСТ 8.586.1-2005 ГСП. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования
ГОСТ 8.586.2-2005 ГСП. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
ГОСТ 8.586.3-2005 (ИСО 5167-3:2003) ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования
ГОСТ 8.586.4-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений
ГОСТ Р 8.662-2009 (ИСО 20765-1:2005) ГСИ. Газ природный. Термодинамические свойства газовой фазы. Методы расчетного определения для целей транспортирования и распределения газа на основе фундаментального уравнения состояния AGA8
ГОСТ Р 8.770-2011 ГСИ. Газ природный. Коэффициент динамической вязкости сжатого газа с известным компонентным составом. Метод расчетного определения
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть И. Искробезопасная электрическая цепь «i»
РД 50-411-83 Методические указания. Расход жидкостей и газов. Методика выполнения измерений с помощью специальных сужающих устройств
МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
МИ 2451-98 Рекомендация. ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
МИ 3572-2016 Рекомендация. ГСИ. Расход и количество жидкостей и газов методика измерений с помощью диафрагм с коническим входом с относительным диаметром 0,1-0,64 для измерительных трубопроводов с внутренним диаметром от 8 до 12,5 мм. Основные положения
МИ 3580-2017 Рекомендация. Государственная система обеспечения единства измерений. Расход и количество жидкости методика измерений с помощью капиллярных трубок внутренним диаметром (d) от 0,15 до 4,5 мм и относительной длиной более 100 d. Основные положения
Датчик комплексный с вычислителем расхода ГиперФлоу-ЗПм. Технические условия КРАУ1.456.001-01 ТУ
Расходомер газа «ГиперФлоу». Технические условия КРАУ2.833.006 ТУ
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная фирма «Вымпел» (ООО «НПФ «Вымпел»)
ИНН 6452003946
Адрес: 410002, Саратовская обл., г. Саратов, ул. Московская, 66
Телефон: (8452) 74-02-85, факс: (8452) 74-03-83
E-mail: npfvympel@npovympel.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, 7а
Телефон: (843)272-70-62, факс: (843)272-00-32
E-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592, выдан 24.02.2015.
