МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 июня 2017 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46907 «Датчики давления ДАЭ-107» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «НИИФИ» от 17 апреля 2017 г. № 15/95, № 15/96 и № 15/97 приказываю:

• 1. Внести изменения в описание типа на датчики давления ДАЭ-107, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50189-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 46907 «Датчики давления ДАЭ-107», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50189-12, в связи со сменой организационно-правовой формы предприятия-изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пенза.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 46907 «Датчики давления ДАЭ-107» на последующие 5 лет.

  ем ититпа^к             измеязеимй

  хранится в сисгемеэлектронного документооборота

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю .Кузин) обеспечить в соответствии, g Административным рагламвнтом оформление свидетельства с описана юридическому лицу или ин

  выдачу его

• 5. Контроль за исполь е^и^мвииимяидаиииимм1М

  3 1 собой.

  Заместитель Руководителя

  Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

  J С.С.Голубев

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» июня 2017 г. №1367

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ДАЭ-107

Датчик давления ДАЭ-107 (далее - датчик) предназначен для измерения абсолютного медленноменяющегося давления жидких и газообразных агрессивных и неагрессивных сред.

Основным узлом датчика является элемент чувствительный (ЧЭ), который состоит из кристалла, соединенного электростатическим способом со стеклянной шайбой в вакууме. Внутри ЧЭ между кристаллом и стеклянной шайбой находится вакуумированная полость, обеспечивающая измерение абсолютных давлений. ЧЭ с помощью эпоксидного клея ВК-9 жестко крепится на колодке контактной.

Кристалл выполнен в виде квадрата, с центральной тонкой частью, обеспечивающей измерение давлений, и представляет собой монокристалл кремния. На рабочей части кристалла методом диффузии сформированы тензорезисторы, объединенные в мостовую цепь. На периферийной части кристалла методом ионной имплантации сформирован терморезистор.

Металлическая мембрана приварена к корпусу аргонодуговой сваркой и обеспечивает герметичность датчика со стороны измеряемой среды и работоспособность в агрессивных средах. Соединение контактных площадок тензомоста кристалла осуществляется золотыми проводниками, которые развариваются на площадки кристалла и на выводы колодки контактной. Выводы колодки контактной гальванически изолированы от корпуса. В колодку контактную впаяна трубка, через которую осуществляется заполнение внутренней полости датчика жидкостью, осуществляющей передачу давления от металлической мембраны к кристаллу. После заполнения жидкостью трубка обжимается и заваривается. На выводы колодки контактной установлена плата с резисторами для балансировки и термокомпенсации, которая изолирована от окружающей среды с помощью кожуха и клея. Датчик оканчивается гибкими выводами из проводов, которые распаяны на плату.

Датчик крепится к изделию сваркой. Материалы датчика, контактирующие с измеряемой средой, устойчивы к агрессивным средам.

Датчик неремонтируемый, в процессе эксплуатации не обслуживается.

Внешний вид датчика приведен на рисунке 1.

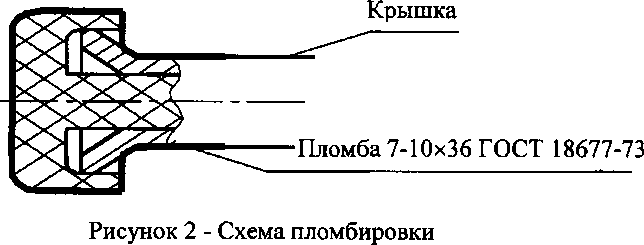

Схема пломбирования приведена на рисунке 2.

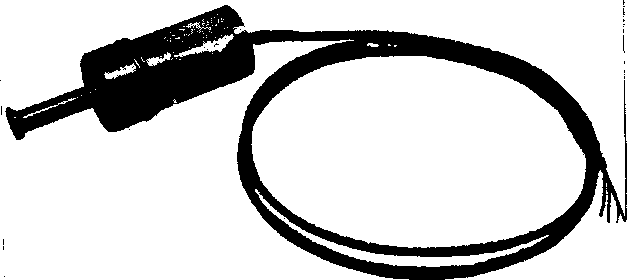

Рисунок 1 - Внешний вид датчика ДАЭ 107

Индекс и порядковый номер исполнения датчиков с диапазоном измерения представлены в таблице 1.

Таблица 1

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 2

Продолжение таблицы 2

наносится на титульный лист руководства по эксплуатации и на первый лист формуляра.

В комплект поставки входят: датчик давления ДАЭ 107, формуляр СДАИ.406239.151 ФО, руководство по эксплуатации СДАИ.406239.151 РЭ, инструкция по входному контролю СДАИ.406239.151 И11.

осуществляется по документу СДАЙ 406239.151МП «Датчики давления ДАЭ 107. Методика поверки», утвержденному ГЦИ СИ ОАО «НИИФИ» 21.12.2012 года.

Основные средства поверки:

Мегаомметр М4100/1 (Госреестр №3424-73, погрешность измерений ±1%), прибор комбинированный цифровой Щ-301 (Госреестр №8638-00, предел основной допускаемой погрешности измерений ±0,05 % при измерении напряжения от ЮОмкВ до 1В, предел основной допускаемой погрешности измерений ±0,06 % при измерении напряжения от 1В до 1кВ), источник питания постоянного тока Б5-45А (Госреестр № 5965-77, класс точности ±0,05%), магазин сопротивлений МСР-63 (Госреестр № 2042-65, класс точности 0,05%) грузопоршневой манометр типа МП-600 (Госреестр № 23094-02, погрешность измерений 0,05 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Технические условия СДАИ.406239.151 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

АО «НИИФИ»

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
