О внесении изменений в описание типа на счетчики холодной воды комбинированные Meitwin

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением фирмы «Sensus Slovensko.a.s» от 11 ноября 2019 г. б/н приказываю:

• 1. Внести изменения в описание типа на счетчики холодной воды комбинированные Meitwin, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 13919-07, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением под регистрационным номером.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений"и вдащдаэдда® йсанногоЭП^^^^

• 3. Контроль за исп элвдЩЖЖЙМЖЗЖШИДРта шяю за собой.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

_о                 ’ ■_                    Сертификат; OOE1036E1B07EOFB80EA118900BCB6D090

Заместитель Руководите ТЯзму выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

—

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной воды комбинированные Meitwin предназначены для измерения объема жидкости в потоке.

Счетчики холодной воды комбинированные Meitwin состоят из основного турбинного счетчика, пружинного клапана и дополнительного крыльчатого счетчика типа XNP или дополнительного счетчика объемного типа 612 или типа RPD, которые установлены в одном корпусе, с фланцами. Счетчики устанавливаются на трубопроводах с минимальными прямолинейными участками 3DN перед и 1DN после счетчика.

Счетчики холодной воды комбинированные Meitwin оснащаются механическими, Hybrid, Encoder или электронными Electronic счетными механизмами. Механическое счетное устройство содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Электронное счетное устройство имеет индикатор на жидких кристаллах. Магнитные муфты, передающее вращение от турбинного счетчика и крыльчатого счетчика в счетные устройства, конструктивно защищены от воздействия внешнего магнитного поля.

Кроме того, счетчики имеют следующие исполнения:

а) исполнение RPD - счетные механизмы обоих счетчиков одинаковые механические стрелочно-роликовые, с возможностью установки передатчиков импульсов типа Reed RD (герконовые) или оптического типа Opto OD в оба счетных механизма;

б) исполнение 612 - счетные механизмы обоих счетчиков механические стрелочнороликовые, счетный механизм основного счетчика с возможностью установки передатчиков импульсов типа Reed RD (герконовые) или оптического типа Opto OD, на счетный механизм дополнительного счетчика может быть установлен электронный модуль передачи импульсов и/или данных HRI;

в) исполнение 612MTW-HRI - счетный механизм дополнительного счетчика аналогичен механизму турбинного счетчика, на который может быть установлен электронный модуль передачи импульсов и/или данных HRI-Mei;

г) исполнение 612MTW-ER56 - счетные механизмы обоих счетчиков типа Encoder, совместимы с модулями передачи импульсов и/или данных HRI;

д) исполнение 612MTW - счетный механизм основного счетчика совместим с модулями передачи импульсов и/или данных HRI-Mei, механизм дополнительного счетчика совместим с модулями передачи импульсов и/или данных HRI.

При малых расходах и закрытом пружинном клапане поток воды проходит только через дополнительный счетчик. При увеличении расхода воды более 2,3 м³/ч происходит открытие пружинного клапана, и вода поступает на турбину основного счетчика, при этом часть потока продолжает проходить через дополнительный счетчик. Уменьшение расхода до величины менее 1,2 м³/ч вызывает обратный процесс - закрытие клапана и направление всего потока в дополнительный счетчик. Объем воды, прошедший через счетчик воды, является суммарным значением показаний крыльчатого и турбинного счетчиков.

Для дистанционной передачи показаний в счетчиках могут использоваться передатчики импульсов типа Reed RD (герконовые) или передатчики импульсов оптические типа Opto OD, а для дополнительного счетчика и импульсные передатчики типа HRI. Передатчики импульсов заказываются и приобретаются отдельно.

У передатчиков импульсов типа Reed RD 01 цена импульса 0,1 м³ или 1 м³ и они устанавливаются в соответствующее гнездо счетного устройства, обозначенное на циферблате стрелкой с надписью цены импульса.

Передатчики импульсов оптические типа Opto OD 01 с ценой импульса 0,001 м³ или 0,01 м³ и типа Opto OD 03 с ценой импульса 0,01 м³ или 0,1 м³ фиксируются на счетном устройстве в гнезде, обозначенном стрелкой и надписью ОРТО.

Счетчики холодной воды комбинированные Meitwin выпускаются в двух модификациях: Meitwin и MeitwinRF.

Счетчики холодной воды комбинированные MeitwinRF оснащены электронным счетным механизмом с автономным источником питания и встроенным радиомодулем, обеспечивающим беспроводную передачу текущих и архивных показаний.

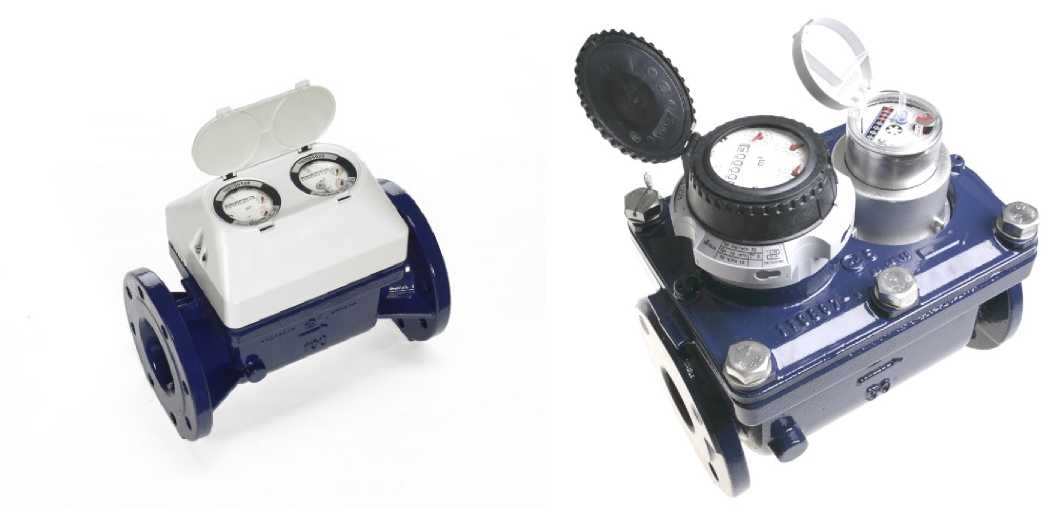

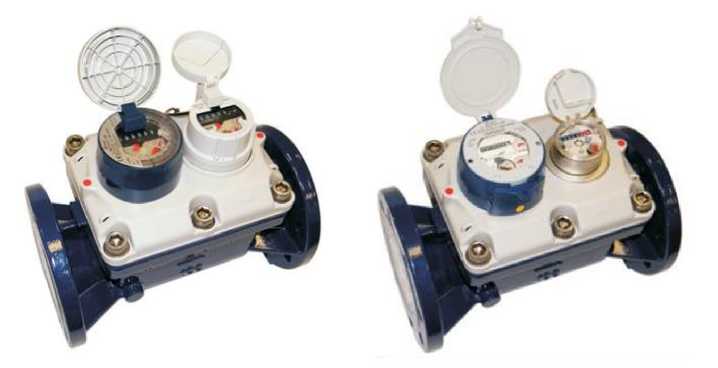

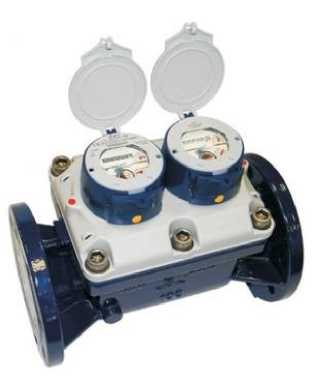

Общий вид счетчиков холодной воды комбинированных Meitwin представлен на рисунке 1.

а) Исполнение RPD

д) Исполнение 612MTW

б) Исполнение 612

в) Исполнение 612MTW-HRI   г) Исполнение 612MTW-ER56

Рисунок 1 - Общий вид счетчиков холодной воды комбинированных Meitwin

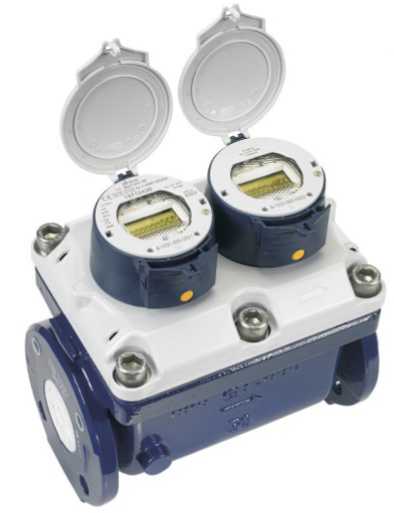

Общий вид счетчиков холодной воды комбинированных MeitwinRF с электронными счетными механизмами представлен на рисунке 2.

Рисунок 2 - Общий вид счетчиков холодной воды комбинированных MeitwinRF с электронными счетными механизмами

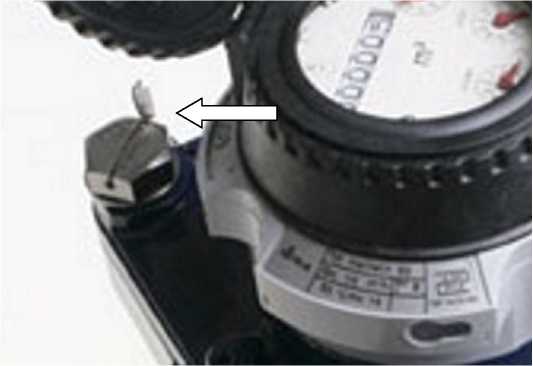

Пломбирование счетчиков холодной воды комбинированных Meitwin осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика посредством проволоки, проведенной через отверстие в шляпке винта, соединяющей измерительную камеру и счетный механизм. Место пломбировки счетчиков холодной воды комбинированных Meitwin представлено на рисунке 3.

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной воды комбинированных Meitwin

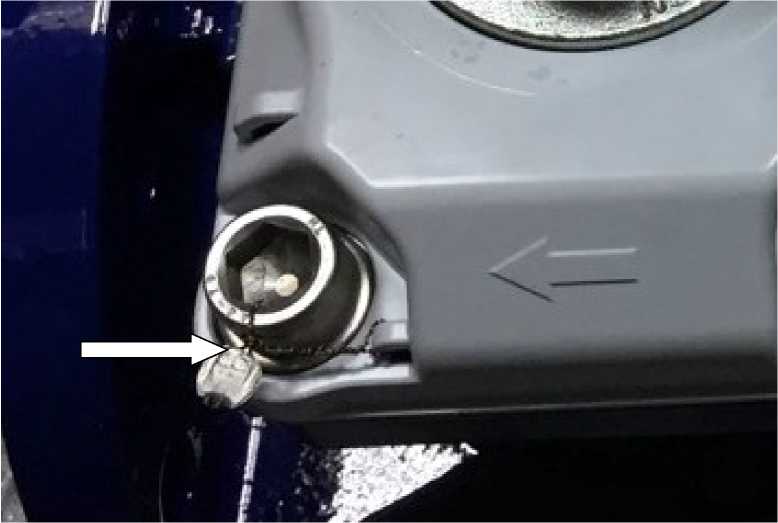

Пломбирование счетчиков холодной воды комбинированных Meitwin с дополнительным счетчиком объемного типа 612, а также MeitwinRF осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика посредством проволоки, проведенной через отверстие в головке болта, соединяющей измерительную камеру и счетный механизм (рис. 4).

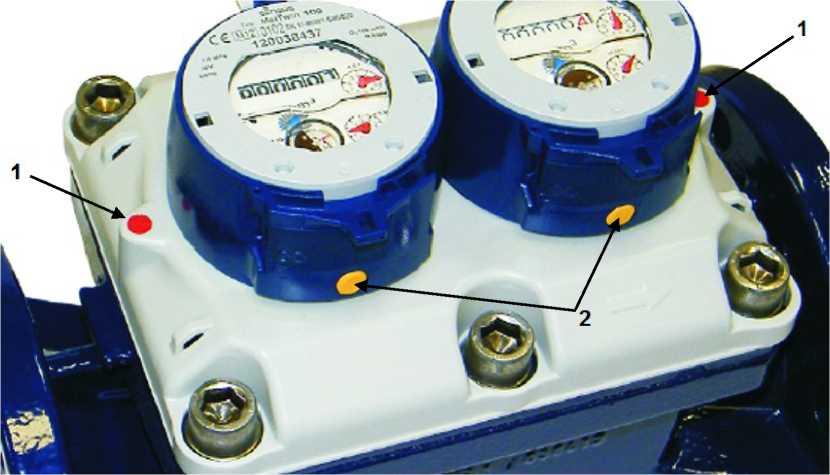

Пластиковый кожух, закрывающий плиту, разделяющую измерительную камеру и счетные механизмы, крепится на два винта, на которые наносится знак поверки давлением на пластмассовые пломбы или специальную мастику (рис. 4, поз. 1, 2). Место пломбировки счетчиков холодной воды комбинированных Meitwin с дополнительным счетчиком объемного типа 612, а также MeitwinRF представлено на рисунке 4.

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной воды комбинированных Meitwin с дополнительным счетчиком объемного типа 612, а также MeitwinRF

Программное обеспечение (далее - ПО) установлено только на счетчики MeitwinRF и является встроенным. ПО предназначено для опроса внутренних датчиков вращения турбины счетчика для определения количества прошедшей через него воды, обеспечения взаимодействия со встроенным радиомодулем, хранения в энергонезависимой памяти результатов измерений и их вывода на устройство индикации - жидкокристаллический дисплей.

ПО счетчиков является метрологически значимым, расположено на постоянном запоминающем устройстве, встроенном в микроконтроллер электронного блока счетного механизма. ПО защищено от записи, чтения и модификации встроенными средствами микроконтроллера. Программное обеспечение является неизменяемым и несчитываемым.

После установки счетчика на трубопровод и пуска через него воды ПО счетчика выполняет проверку целостности и корректности конфигурационных данных, в процессе работы непрерывно отслеживает разрешенный уровень доступа и не допускает несанкционированного изменения конфигурационных параметров без снятия пломб, выполняет контроль возможных неисправностей и отказов.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильдик, установленный на счетный механизм счетчика холодной воды комбинированного Meitwin типографским способом и в верхнюю часть титульного листа паспорта типографским способом.

Таблица 4 - Комплектность счетчиков холодной воды комбинированных Meitwin

осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Основные средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков холодной воды комбинированных Meitwin, а также на свинцовую (пластмассовую) пломбу или специальную мастику в соответствии с рисунками 3 и 4.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие условия

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические условия

МОЗМ МР 49-1 Счетчики воды, предназначенные для измерения холодной питьевой воды и горячей воды

Техническая документация фирмы-изготовителя.

Sensus GmbH Hannover, Германия

Адрес: Германия, Meineckestrasse 10, D-30880 Laatzen

VAT reg. no.: 01/DE 115507611

Телефон (факс): 0049 5102 74 3131 / 0049 5102 74 3110

Web-сайт: www.sensus.com

E-mail: jens.schulz@xyleminc.com

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mal: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
