ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства измерения параметров нагрузки серии EM
Назначение средства измеренийУстройства измерения параметров нагрузки серии EM (далее - устройства) предназначены для измерений и технического учета потребляемой активной и реактивной электрической энергии, оперативного контроля (измерения) силы тока, напряжения и частоты в однофазных и трехфазных сетях переменного напряжения.
Описание средства измеренийПринцип действия устройств основан на измерениях мгновенных значений входных аналоговых сигналов и их обработки в соответствии с заложенными алгоритмами (программное обеспечение).
Устройства состоят из измерительного модуля и электронного блока, размещенных в одном корпусе. Электронный блок состоит из аналого-цифрового преобразователя и микропроцессора.
Устройства имеют две модификации (ЕМ-02 (с дисплеем, 8 дискретных входов) и ЕМ-12 (без дисплея, 6 дискретных входов)) отличающиеся конструктивом см. Рисунки 1,2, каждая модификация имеет два исполнения (TL и PH), отличающихся друг от друга диапазонами измеряемых токов (от 10 до 140 мА и от 0,02 до 7 А, соответственно), а также три исполнения (A, B и D), отличающихся напряжением питания и уровнями срабатывания каналов дискретного ввода (в соответствии с Таблицей 2).
Конструкция устройств обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа, на корпус наносится пломба (наклейка), не повредив которые невозможно вскрыть корпус.
Фотографии общего вида устройств приведены на рисунках 1 - 2.

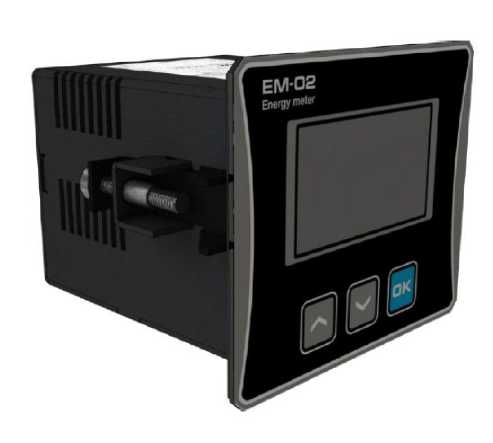

Рисунок 1 - Устройство измерения парамет
ров нагрузки серии ЕМ модификация 02

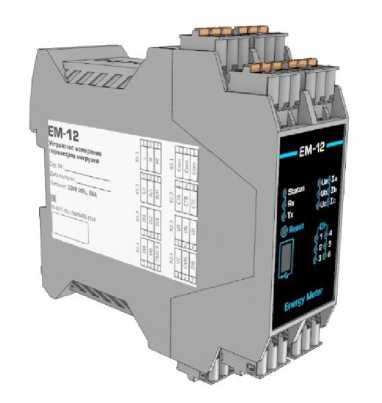

Рисунок 2 - Устройство измерения парамет
ров нагрузки серии ЕМ модификация 12

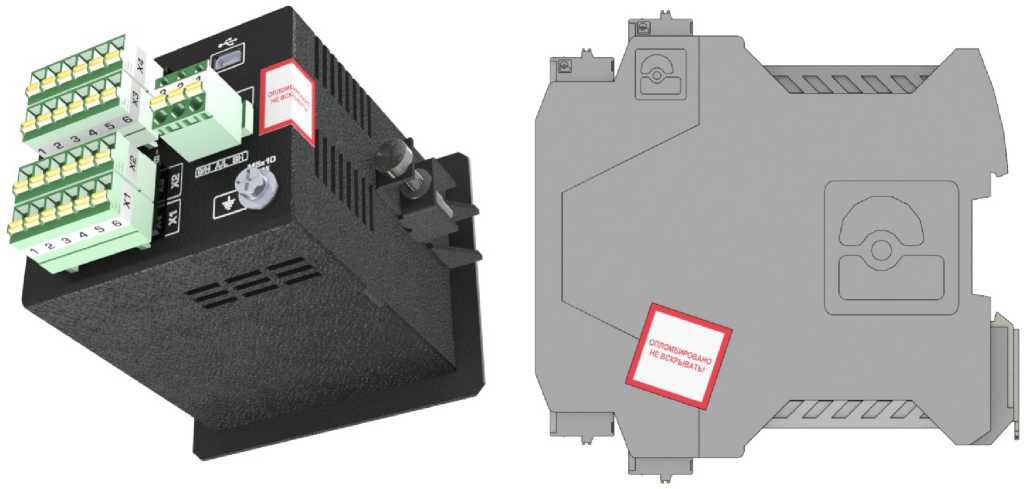

Рисунок 3 - Устройство измерения параметров Рисунок 4 - Устройство измерения параметров нагрузки серии ЕМ модификация 02, нагрузки серии ЕМ модификация 12, места нанесения пломб изготовителя места нанесения пломб изготовителя
Знак поверки наносится на бланк свидетельства о поверке.
Устройства имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EMSoft |
|
Номер версии (идентификационный номер) ПО (не ниже) |
12.х.ххх |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Пределы допускаемой погрешности устройств установлены с учетом влияния ПО на метрологические характеристики.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Метрологические и технические характеристикиТаблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Модификация |
EM-02 EM-12 |
|
Диапазон показаний напряжения, В |
от 20 до 320 |
|
Диапазон измерений напряжения (фазы А, В, С), В |
от 20 до 264 |
|
Диапазон измерений частоты сети, Гц |
от 45 до 65 |
Продолжение таблицы 2
|
1 |
2 | |||
|
Диапазон измерений тока - исполнение TL, мА - исполнение PH, А |
от 0,1-1ном до Imax от 0,02-1ном до Imax | |||
|
Номинальный (максимальный) ток
|
1ном(1тах) 30 (35) 1(1,75) |
Iном(Imax) 100(140) 5(7) |
Iном(Imax) 30 (35) 1(1,75) |
Iном(Imax) 100(140) 5(7) |
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений напряжения, %, не более |
±0,5 | |||
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений силы тока, %, не более |
±0,5 | |||
|
Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений силы тока и напряжения вызванной изменением температуры окружающей среды от минус 40 °С (вкл.) до плюс 20 °С и от 25 °С до 55 °С (вкл.), % /10 °С |
±0,05 | |||
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,1 | |||
|
Пределы допускаемой относительной погрешности измерения активной электрической энергии (6wp), % |
в соответствии с Таблицей 3 | |||
|
Пределы допускаемой относительной погрешности измерения реактивной электрической энергии (5wq), % |
в соответствии с Таблицей 4 | |||
|
Тип подключения |
трансформаторное | |||
|
Количество каналов дискретного ввода, шт. |
8 |
6 | ||
|
Исполнение дискретных вводов А
|
от 48 до 264 от 0 до 24 | |||
|
Исполнение дискретных вводов B
|
от 160 до 264 от 0 до 60 | |||
|
Исполнение дискретных вводов D
|
от 10 до 30 от 0 до 4 | |||
|
Тип интерфейса |
RS-485/CAN | |||
|
Протокол передачи данных (скорость) |
Modbus RTU (от 4,8 до 115,2 кбит/с) | |||
|
CANopen (от 10 до1000 кбит/с) | ||||
|
Разрешение графического монохромного ЖК-дисплея |
132x64 |
- | ||
|
Рабочие условия измерений (окружающая среда):
|
от -40 до +55 от 30 до 90 от 84 до 106,7 | |||
*
- но не менее 10 мА.
Продолжение таблицы 2
|
1 |
2 | |
|
Напряжение питания (исполнения A и B), В
|
от 160 до 370; от 160 до 264 (от 47 до 440) | |
|
Напряжение питания (исполнение D), В - от источника постоянного тока |
от 18 до 30 | |
|
Потребляемая мощность, В^А, не более |
6,0 | |
|
Степень защиты, корпус/лицевая панель |
IP30/IP54 |
IP30 |
|
Габаритные размеры (В х Ш х Г), мм |
95,0 х 80,4 х 110,7 |
111,0 х35,2 х 113,6 |
|
Масса, кг, не более |
0,5 |
0,3 |
|
Средний срок службы, лет |
16 | |
|
Средняя наработка на отказ, ч |
320000 | |
Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии
|
Значение тока, Ii |
ином, В |
Коэффициент мощности |
6wp, % |
|
0,02^ном — Ii < 0,05’Ьом |
230 |
1,00 |
±1,5 |
|
0,05^1ном — Ii < Imax |
±1,0 | ||
|
0,05-1ном — Ii < |
0,50 (при индуктивной нагрузке) |
±1,5 | |
|
0,80 (при емкостной нагрузке) | |||
|
0,10^ном — Ii < Imax |
0,50 (при индуктивной нагрузке) |
±1,0 | |
|
0,80 (при емкостной нагрузке) |
Таблица 4 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии
|
Значение тока, Ii |
ином, В |
Коэффициент sinф (при индуктивной или емкостной нагрузке) |
6Wq, % |
|
0,02^ном — Ii < 0,05<!ном |
230 |
1,00 |
±2,5 |
|
0,05^ном — Ii < Imax |
±2,0 | ||
|
0,05<[ном — Ii < 0,10<!ном |
0,50 |
±2,5 | |
|
0,10^ном — Ii < Imax |
±2,0 | ||
|
0,10•Iном — Ii < Imax |
0,25 |
±2,5 |
наносится типографским способом на титульный лист руководства по эксплуатации и на информационную табличку устройств, методом фотолитографии или другим способом, не ухудшающим качество.
Комплектность средства измеренийТаблица 5
|
Наименование |
Обозначение |
Количество |
|
Устройство измерения параметров нагрузки серии ЕМ |
модификация |
1 шт. |
|
Паспорт |
ПРОМ.421455.0 ПС |
1 экз. |
|
Руководство по эксплуатации |
ПРОМ.421455.0 РЭ |
1 экз. |
|
Методика поверки |
ПРОМ.421455.071МП |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к устройствам измерения параметров нагрузки серии EMГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 4217-011-20676432-2014 «Устройства измерения параметров нагрузки серии EM. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-ТЭК») ИНН 0278202401
Юридический адрес: 199106, РФ, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-ая В.О., д. 15, к. 2, литера А, помещ. 168-Н, офис 1
Адрес места осуществления деятельности: 450006, Республики Башкортостан, г. Уфа, Советский р-н, ул. 50-летия Октября, д.15, корп.1
Тел/факс 8(812)245-05-62
Е-mail: info@prom-tec.net
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8 Тел: +7 (495) 491 78 12, +7 (495) 491 86 55
Е-mail: sittek@mail.ru, kip-mce@nm.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311313.
